打造花纹碗：Proe/Creo曲面设计教程

做花纹碗，关键在于“碗身塑形”与“纹理浮雕”的分离处理。先用旋转（Revolve）做一个标准的碗胚，壁厚控制在2-3mm，这是我们的基础曲面。

重点来了：花纹别直接在碗胚上硬切，那样曲面容易破。建议用造型（Style）模块里的自由曲线，在碗外壁画几条随形的装饰线，然后用边界混合（Boundary Blend）长出花瓣状的曲面片。

最后用实体化（Solidify）命令，将这些曲面片切除或者长出碗身。如果花纹复杂，就用展平面组把碗皮摊平，画好花纹后再折回去包裹，这样能避免曲面扭曲。整个思路就是“先大形，后贴皮”，曲面干净又漂亮。

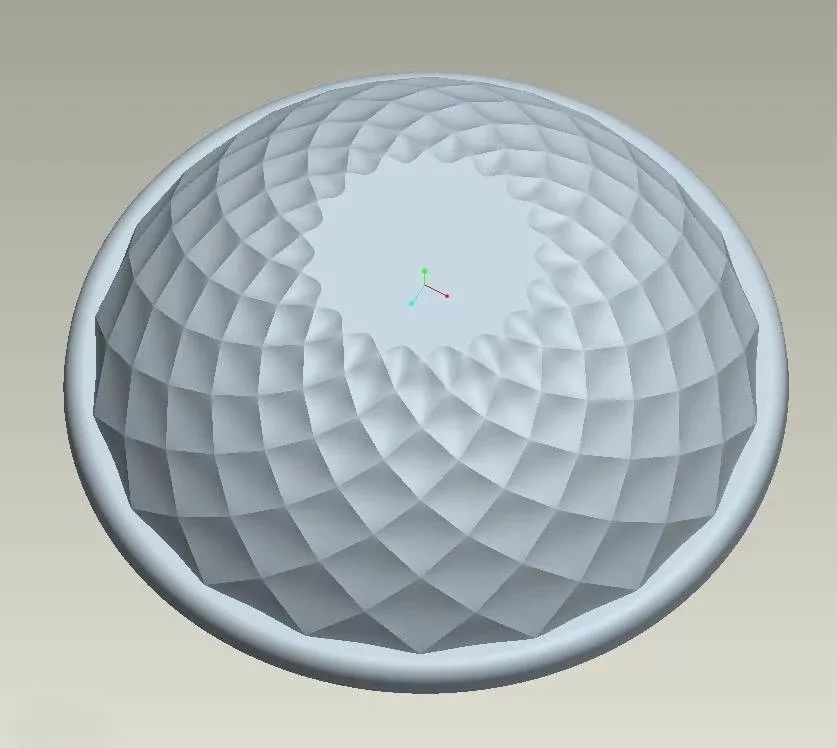

花纹底面较难，由于是个回转面，做4分之一，再镜像或轴阵列作成整个，如图作部分

考虑到平面作阵列切除等更容易，就想到先作出平面的，再环形折弯了。

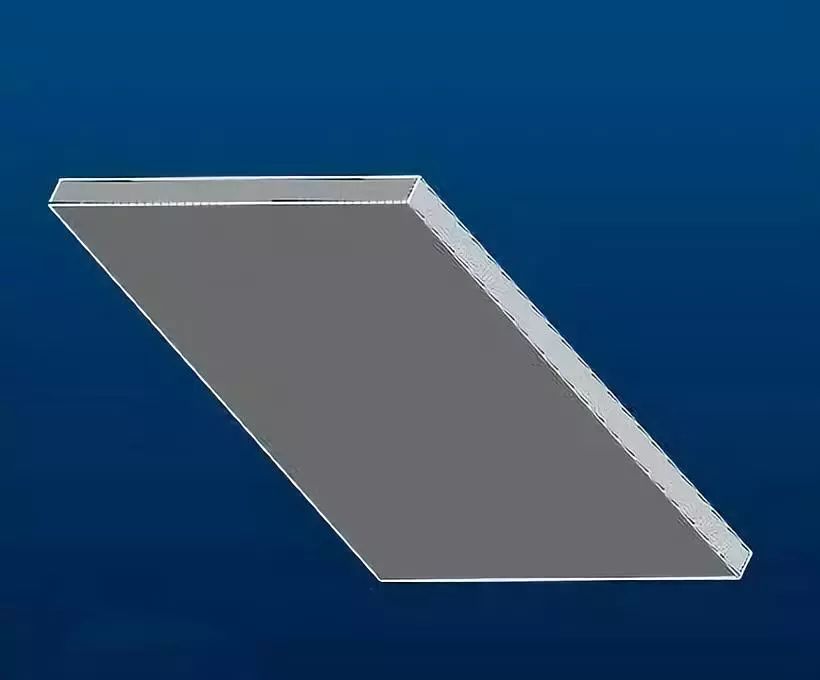

1 拉伸长方体

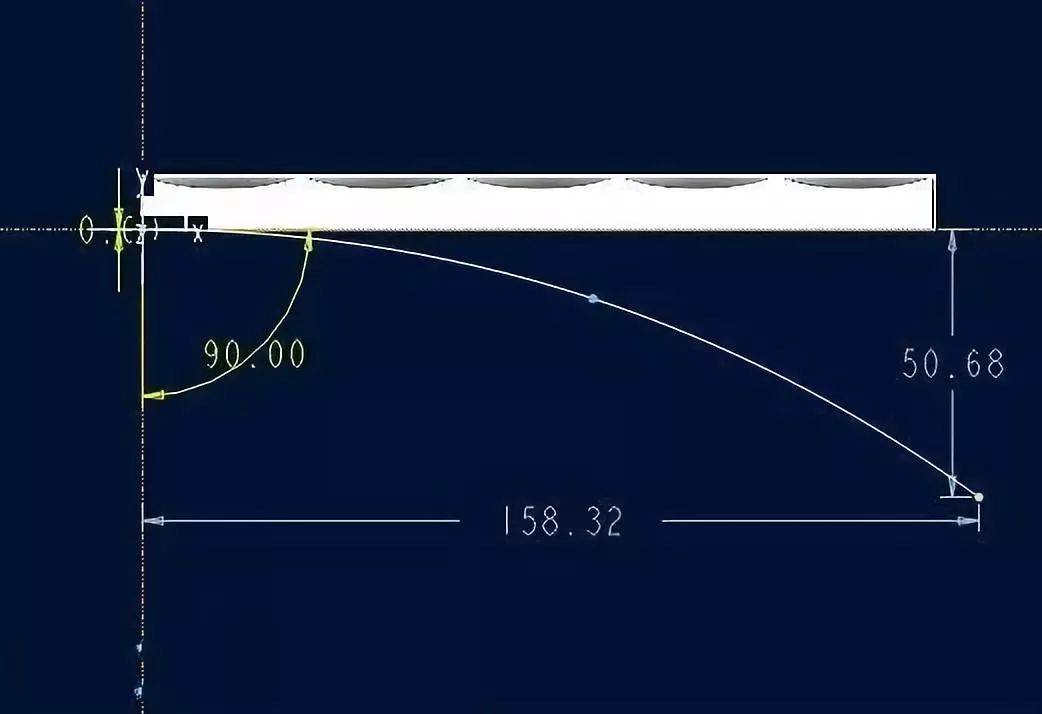

作出图示线

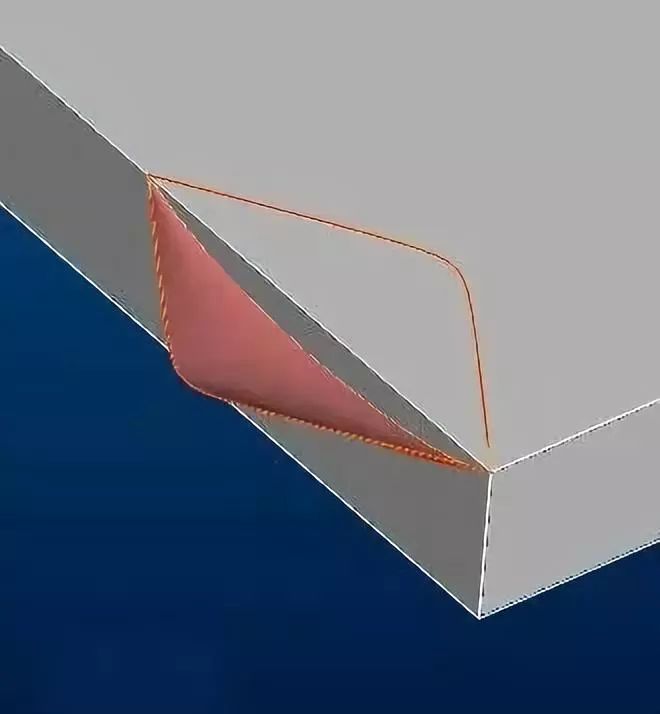

边界曲面

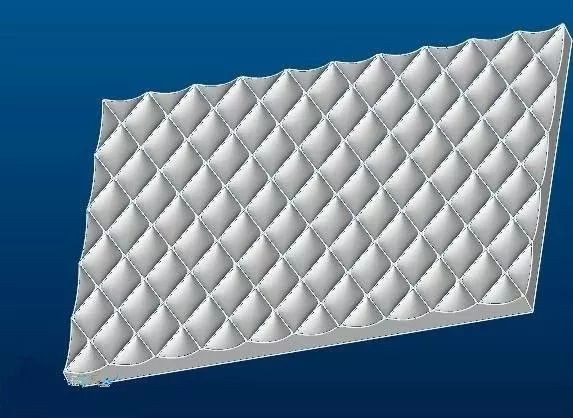

复制移动，实体化切剪，再阵列，结果如图

再重复下上面的，作出下图示形状

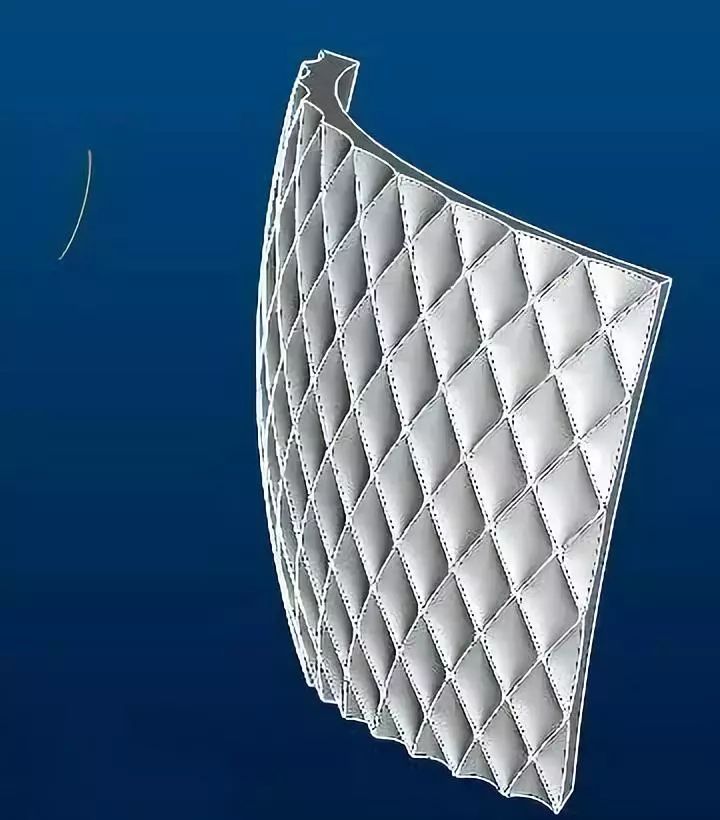

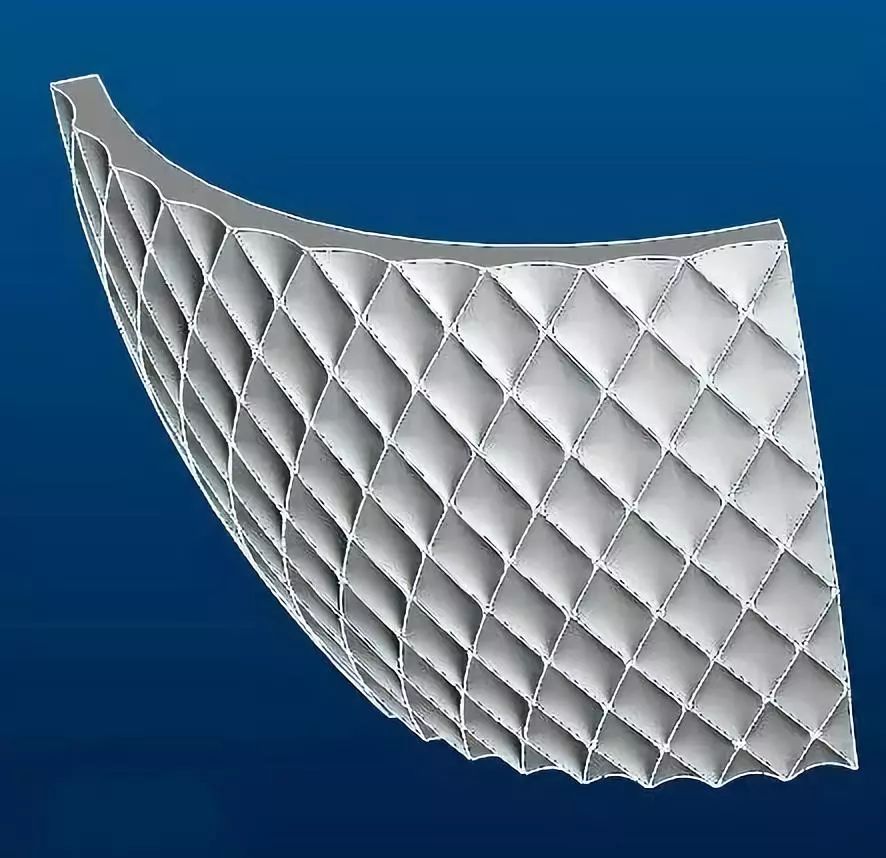

90度环形折弯

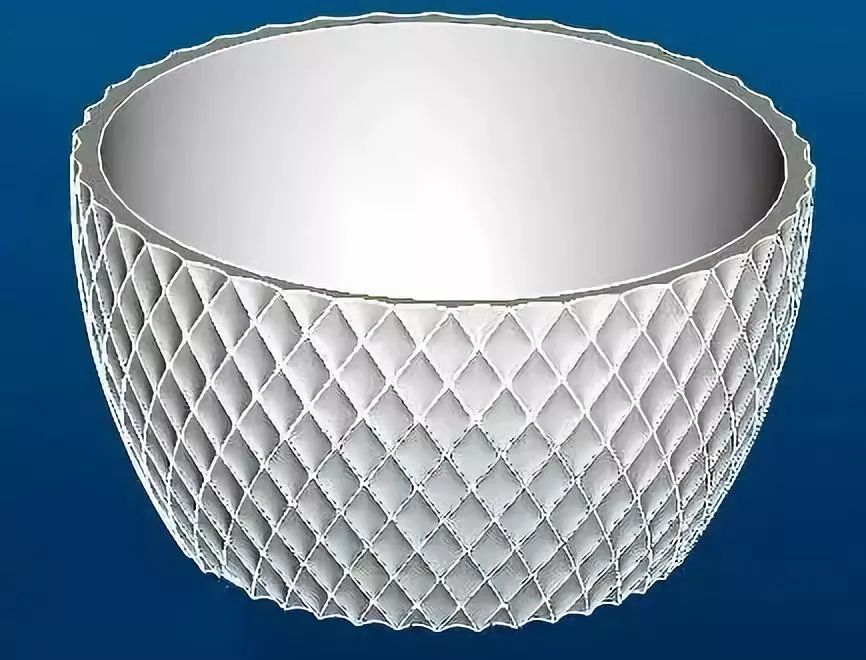

后面补全整个。
