Cadence TPS5450仿真全攻略

使用Cadence 的PSpice 对TPS5450进行仿真。主要记录一下自己遇到的三个问题。

1）对悬空引脚的处理

2）使用第三方库模型后出现器件未定义如何处理

3）时域仿真时间过长出现弹窗怎么办

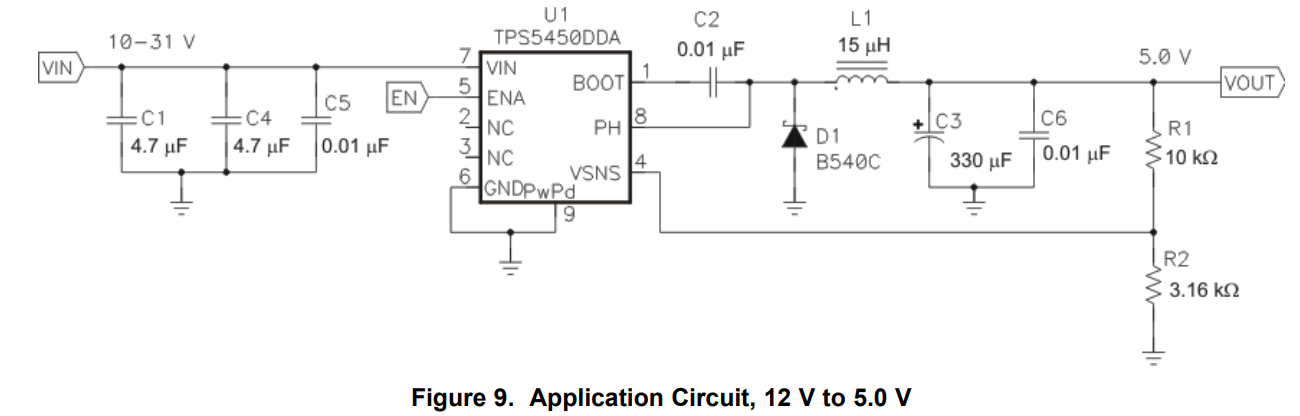

TPS5450是一个降压型buck芯片，手册上的推荐电路如下：

   TPS5450:12V转5V推荐电路


我这边也是用的推荐电路进行仿真。TPS5450的模块是从Ti官网下载的。

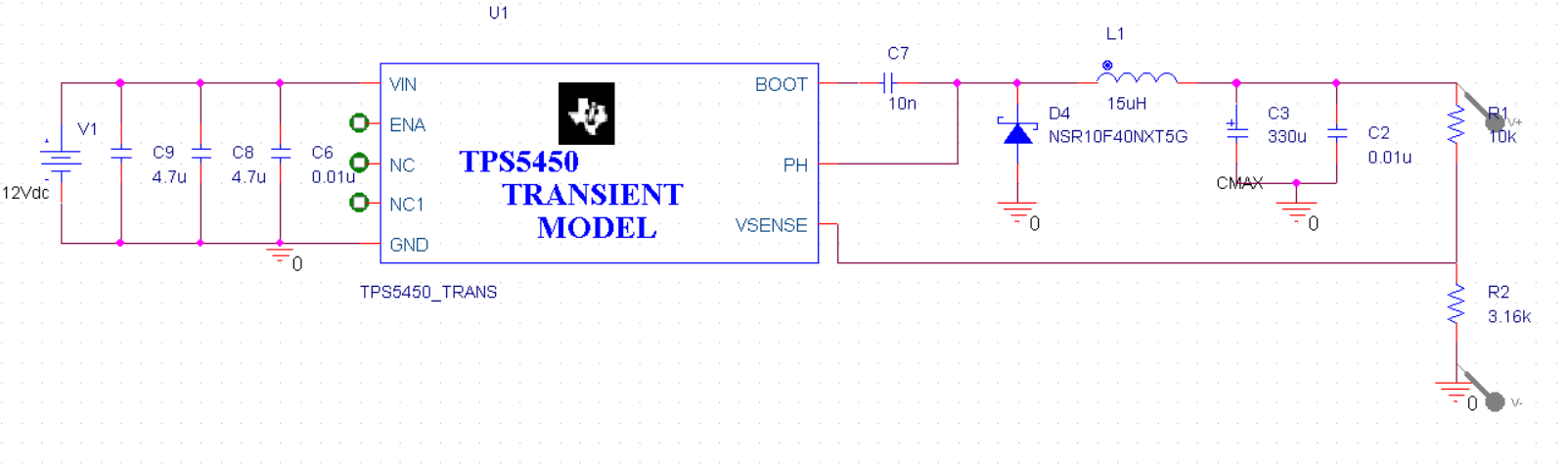

   仿真电路


下面直入主题：

1、悬空引脚。报错：ERROR(ORNET-1017): Unconnected pin, no FLOAT property or FLOAT = e U1 pin 'ENA'

     上面仿真图里面TPS5450有3个引脚悬空，如果不做任何处理会报错，解决步骤：1）双击芯片，进入特性编辑界面（Property Editor）;  2）点击Pins;  3）找到报错的引脚，我这边是ENA，FLOAT一栏改成‘UniqueNet’。然后问题解决。

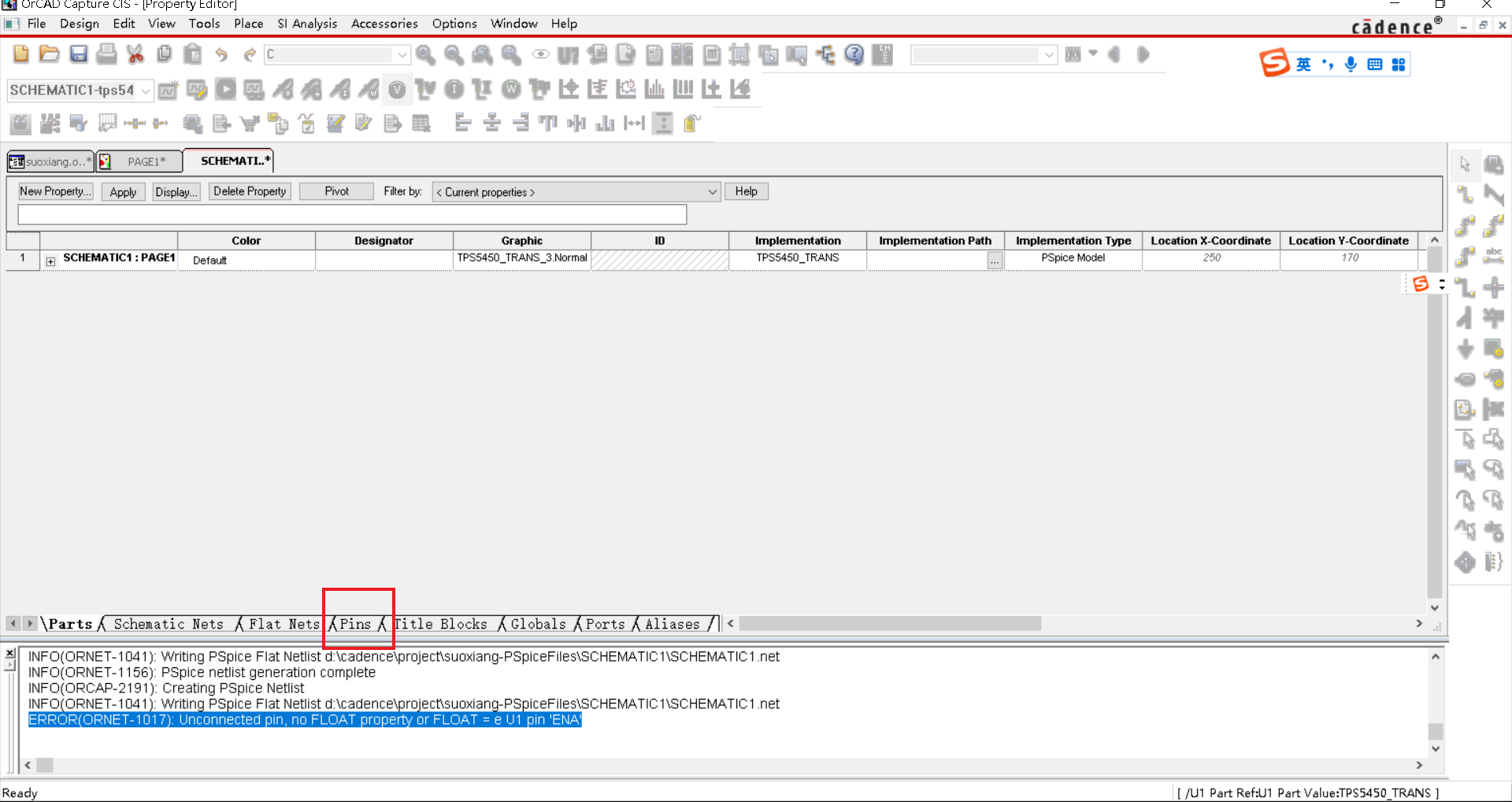

   芯片编辑界面点击Pins

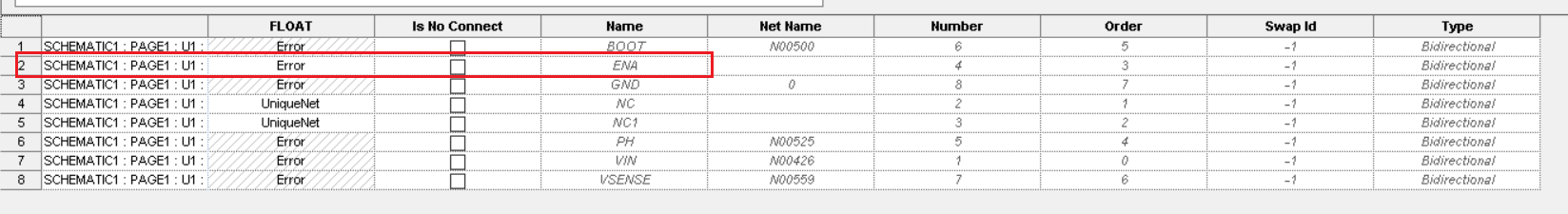

   将报错引脚的FLOAT改成UniqueNet


2、器件未定义。报错：ERROR(ORPSIM-15108): Subcircuit TPS5450_TRANS used by X_U1 is undefined

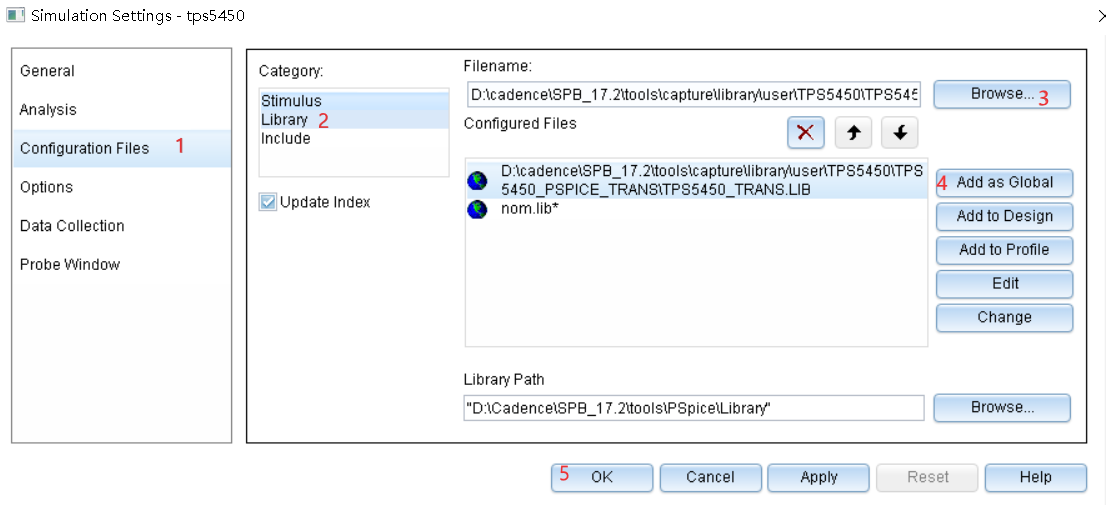

     解决方法：1）进入Simulation settings界面；2）选择Configuration Files；3）选择Library；4）点击Browse，找到模型的路径，我这边选的我TPS5450存放的路径；5）点击Add as Global。6）点击OK，再仿真报错结束。

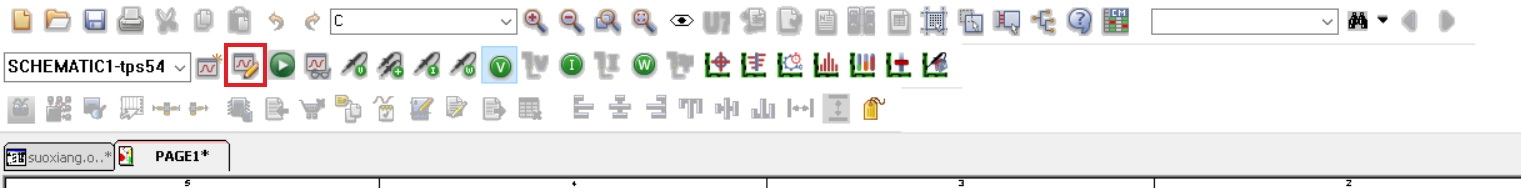

   点击进入Simulation settings界面


3、时域仿真时间太长老有弹窗

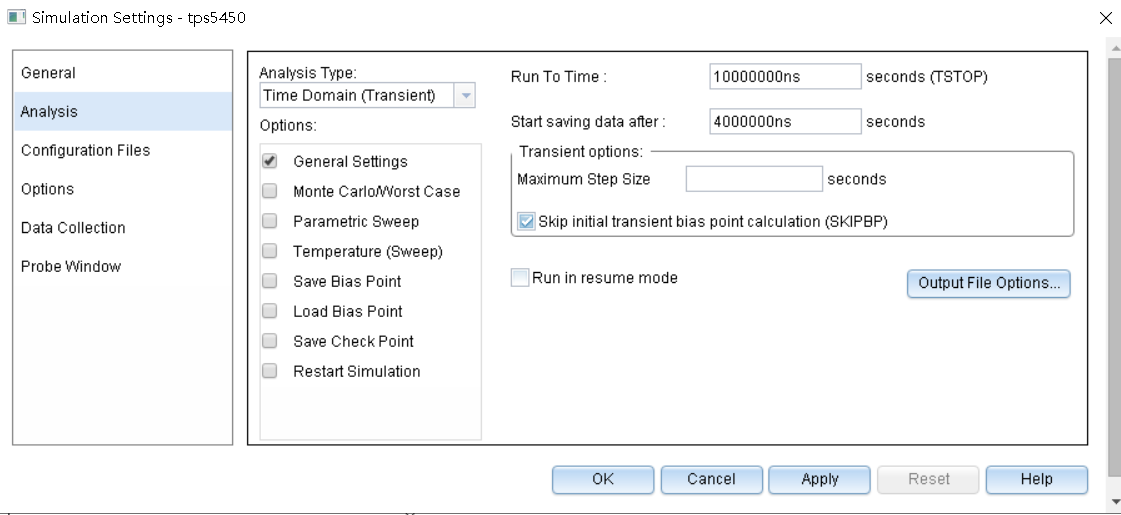

       下面是我的时域仿真的配置：手册上TPS5450的开关频率为500KHz，大概是2us。所以我设置的仿真时间是0.01s。

   时域仿真配置

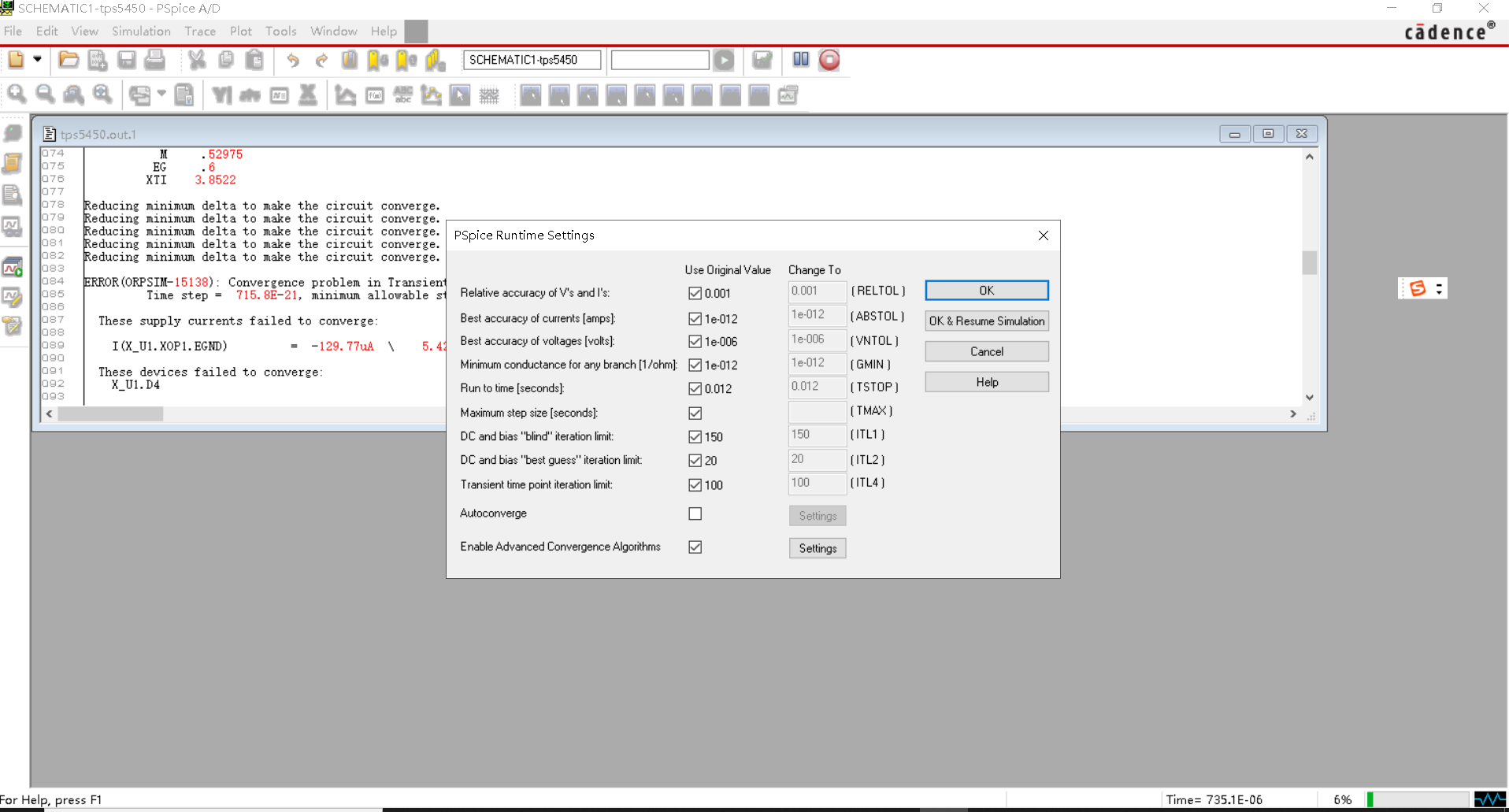

       开始仿真以后，顺利的话可以直接得到观测曲线，不顺利的话会有弹窗。像下面这种。（我设置仿真0.01s，居然过了，为了能够发生下面这种情况，我特意把仿真时间设置为了0.012s）。

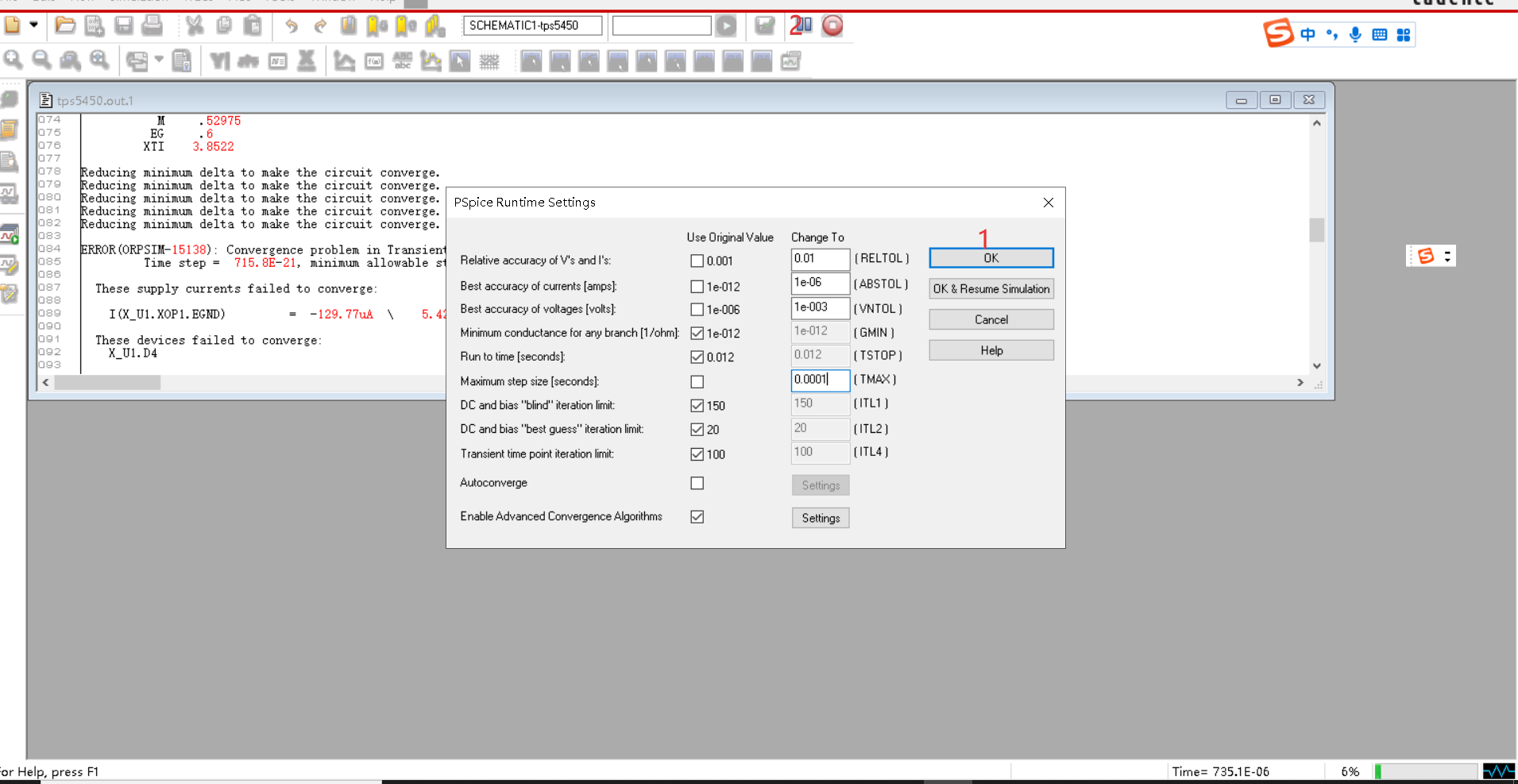

       而我找到的方法是改变弹窗PSpice RunTime Settings 的设置，比如最大步长这些参数，接下来的操作：1）点击OK；2）点击上方菜单里面的正方形暂停键（Pause）。然后会发现右下角的进度条开始动了，然后曲线也出来了。

      下面是仿真结果：大概是5.16V左右的样子，有点偏差，但是还算是仿真成功了，整个上升时间大概有8ms，希望以后有机会能和实物做个对比。
