AUTOCAD ELECTRICAL箭头交互问题解决方案：告别问号

软件版本 2018版

前提 在在图形特性……图性格式------格式参考中对 x-y栅格已经进行设置，以确保在使用交互参考时对显示行号和列号。

   图纸的图形参考已设置


   列和行的设置


下面在两张空白图纸源箭头和目标箭头10.dwg 和源箭头和目标箭头11.dwg中插入母线并使用源箭头和目标箭头

源箭头和目标箭头10.dwg  页码值为6

源箭头和目标箭头11.dwg 页码值为7

   源箭头和目标箭头10.dwg


图中的绿色P24 N24 是线号

   源箭头和目标箭头11.dwg


下面在  源箭头和目标箭头10.dwg  图纸中插入源箭头

插入源箭头

接着插入源箭头

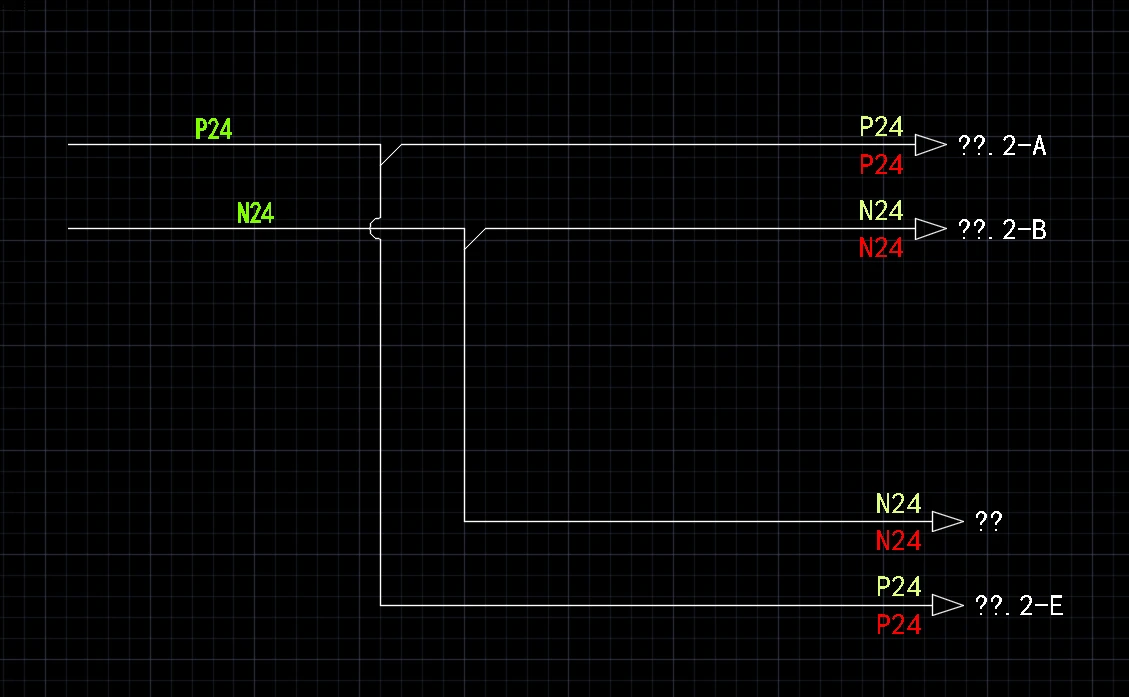

此时出现了源箭头处出现了问号

选  否

插入目标箭头

   源箭头和目标箭头11.dwg


此时  源箭头种下目标箭头10.dwg  图形变成了下面的样子

接下来如何操作呢？

先更新一直标题栏中的页码

选中目标箭箭头

以下面这个目标箭头为例

================================================

步骤XXXX 开始

鼠标左键选中后右键选择 编辑元件

   选择图中的项目按钮


   右下角的刷新记得点一下


点确定后变成了下面的样子

步骤XXXX   结束

========================================

对于剩下的三个源箭头得重复执行  步骤XXXX
