ADAMS直齿锥齿轮运动学仿真：3步看转速波动并优化

直齿锥齿轮传动中，转速波动往往反映设计或装配问题。下面用ADAMS跑一遍运动学仿真，流程分三段，跟着做就行。

1. 前处理：模型与材料

几何建模：从三维软件导出锥齿轮副（模数3，齿数20:40，轴交角90°），存为.x_t格式。ADAMS里导入后，调整位置使两齿轮分锥顶点重合，齿面初始啮合无干涉。

材料定义：选钢材，E=2.07e5 MPa，ν=0.29，密度7.8e-6 kg/mm³。

动力系统：小齿轮与机架加旋转副，大齿轮同理。关键步骤：在小齿轮上添加旋转驱动，大齿轮上加负载扭矩（例如500 N·mm）。接触定义：两齿轮齿面之间用“Solid to Solid”接触，刚度设1e5，阻尼50，摩擦0.1。

2. 求解：驱动与设置

驱动条件：小齿轮转速恒定为3000 d/s（即500 rpm）。求解设置：终止时间0.1秒（小齿轮转5圈），步数500，求解器选GSTIFF，积分格式SI2，误差0.001。

3. 后处理：看动画读曲线

仿真动画：播放检查齿轮是否连续啮合，有无飞脱。

查看结果：提取大齿轮角速度曲线。理论传动比2:1，大齿轮转速应为1500 d/s。实际曲线如果出现周期性波动（比如峰峰值超过±5%），说明轮齿刚度变化或装配偏心。

评估结果：若波动超限，可优化措施：1）增加齿面修形；2）提高轴承支撑刚度；3）减小轴交角误差。调整参数后重新仿真，直到速度波动控制在2%以内。

这套流程直接指导设计迭代，比试切齿轮省钱多了。

2. 前处理

2.1几何模型的构建

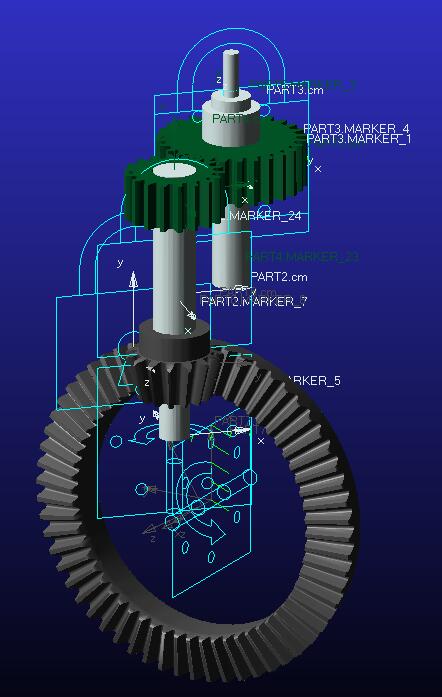

打开ADAMS View，新建一个文件，并且定义好路径和命名，按照图1所示的建好相对应的模型。

   图1 模型导入


2.2材料定义

材料采用默认的结构钢，不需要重新进行定义。

2.3动力学系统模型构建

对各个机构之间创建连接关系，并且创建齿轮与齿轮之间的接触关系，构件之间的连接关系如图2所示。

   图2 创建连接关系


3. 求 解

3.1驱动条件

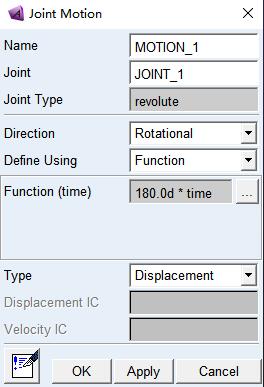

选择上侧的大齿轮为驱动，如图3所示，对轴与地面之间的转动副创建旋转驱动，驱动函数为180d*time，如图4所示。

   图3 驱动齿轮


   图4 驱动函数


3.2求解设置

设置求解时间5s，求解步长5000步，如图5所示，点击开始运行进行仿真。

   图5 求解设置


4. 后处理

4.1仿真动画

仿真结束之后便可以查看其运动动画，如图6所示。

   图6结构运动动画
