1        宏录制和运行

进入宏管理器

   宏管理器


单击create，输入名字，单击【continue】

   创建宏


录制创建圆柱过程，然后单击stop Recording

单击run可以运行宏生成圆柱模型：

   运行宏


原始宏包含:Macro Manager里面的所有宏

   复制宏为后边编辑用


可复制宏作为自己编辑运用：

   复制后的宏内容


2 基于宏制作功能按钮

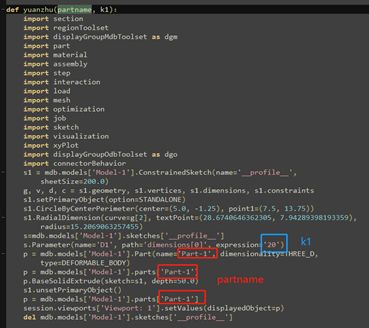

编辑宏的目的将圆柱外径和名字参数化处理，分别为k1，partname，下图所示：

Abaqus》RSG Dialog Builder

双击文本框制作partname和D1输入框

   文本框


part名字参数如下：

   partname参数


半径参数如下：

   D1半径参数


kernel（内核）下加载宏：

   加载编辑后的宏和按钮关联


然后选择函数：

   选择函数


保存

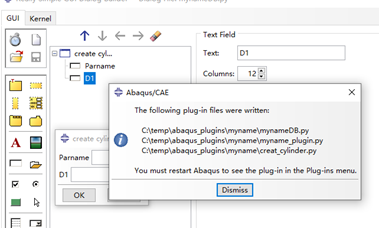

选择Standard plig-in，输入工作文件夹名字“myname”，输入按钮名字“cre3”，完事后单击ok，下图所示：

   保存本地


单击dismiss

   dismiss


单击ok，单击Dismiss

关闭Abaqus

再次打开软件：可看到按钮cre3，下图所示，单击按钮【cre3】

输入partname和直径可创建圆柱:

   输入参数


界面调用了背后经过修改后的宏，自动创建模型如下：

   圆柱模型
