探究Abaqus水瓶跌落模拟（CEL/SPH）技术

首先介绍CEL方法。

Assembly模块：

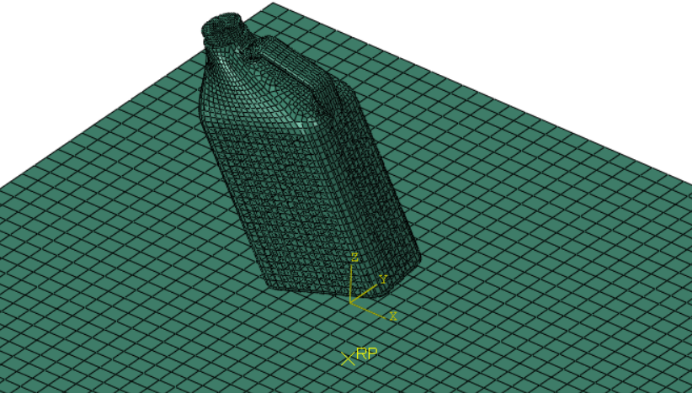

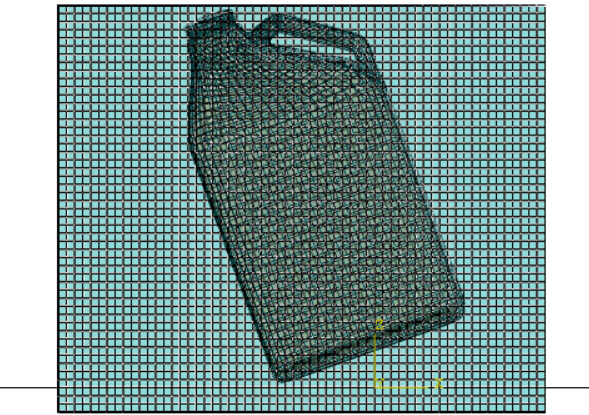

   有限元模型


   有限元模型


Step模块：

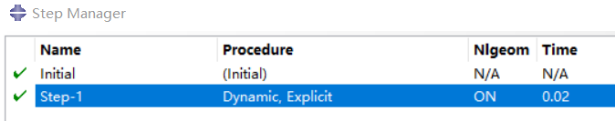

分析时间为0.02s，原来是0.05s，但是我笔记本带不动，就改成了0.02s。场输出与历史输出默认。

   显示动力学分析步


Interaction模块：

通用接触，接触属性为法向硬接触，切向无摩擦，CEL分析只能用通用接触。将地板设置为刚体。

   通用接触


Load模块：

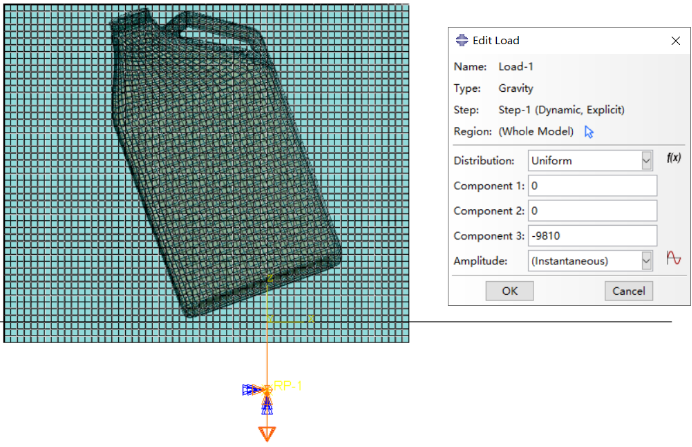

定义重力载荷，重力加速度为9810mm/s2。

   重力载荷

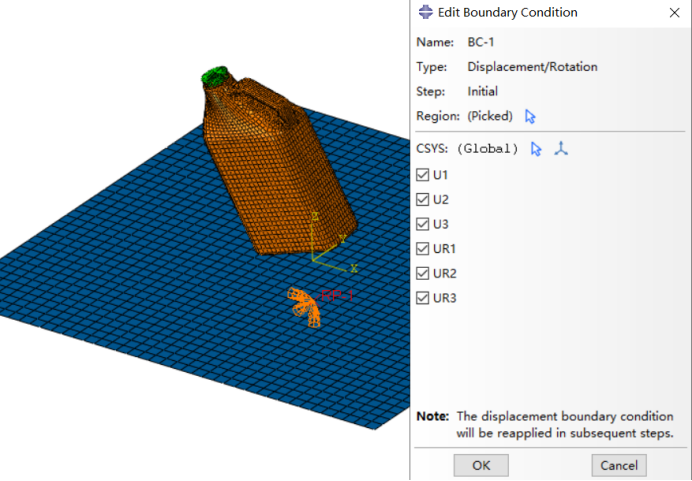

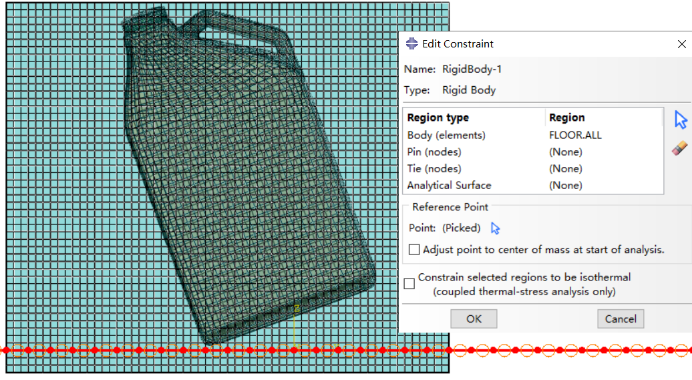

约束地板的6个自由度。

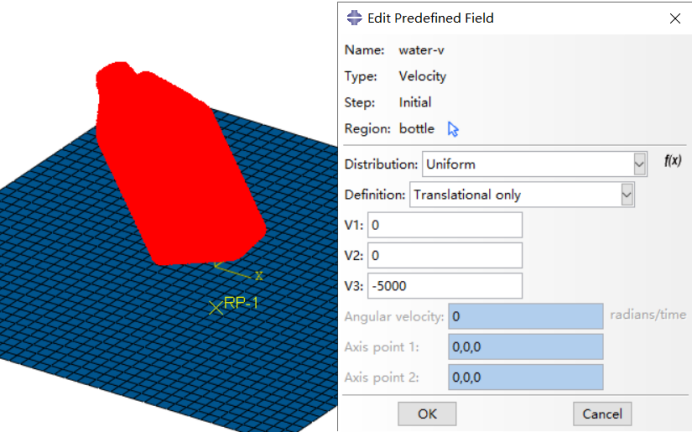

定义水瓶Z向的初速度为5m/s。

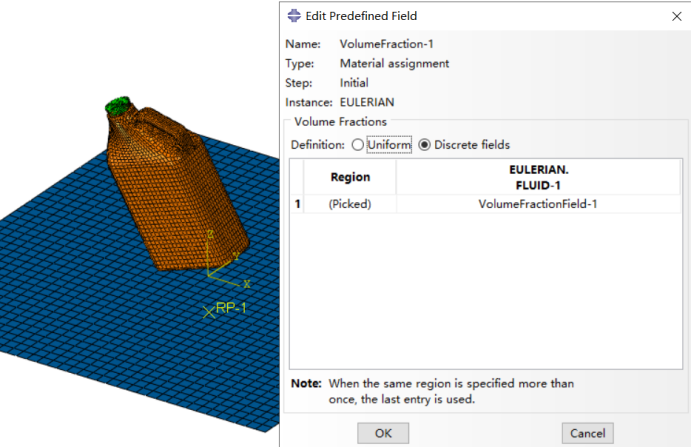

定义欧拉体的初始流域。应使用体积分数工具定义初始欧拉域，帮助文档中已经定义好了，但是看不到具体。

下面介绍SPH方法：

SPH方法不需要建立欧拉域，但是建立初始水域的模型。

   水初始流域的几何模型


Assembly模块：

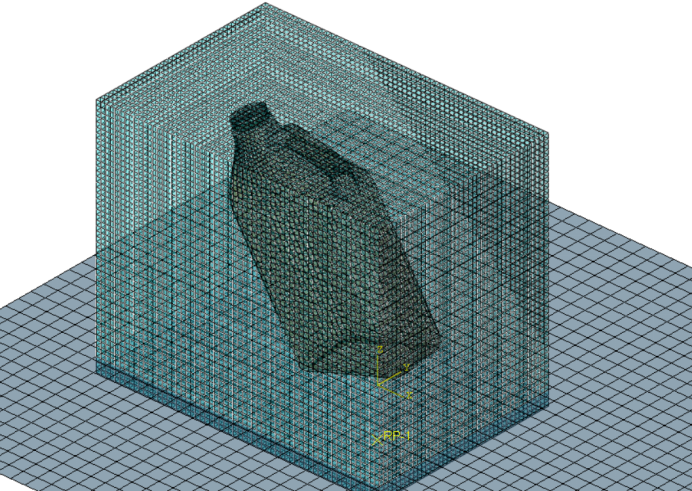

   有限元模型


Interaction模块：

SPH接触可以用通用接触与面对面接触，但是面对面接触我没有尝试过。接触属性为法向硬接触，切向无摩擦。

Load模块：

不需要定义初始欧拉域，其余载荷与CEL分析载荷一致。

Mesh模块：

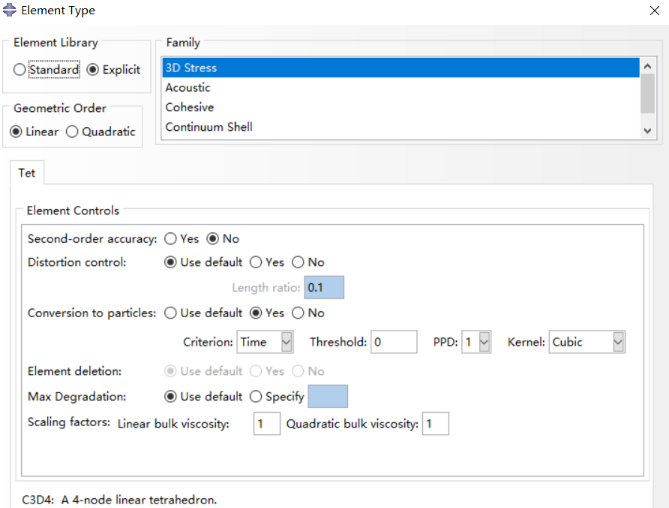

SPH方法的网格属性与常规设置不同。Conversion to particles选项勾选为Yes，Threshold为0代表在分析开始时，网格转换为粒子，PDD设为1代表每个网格转换为1个粒子。

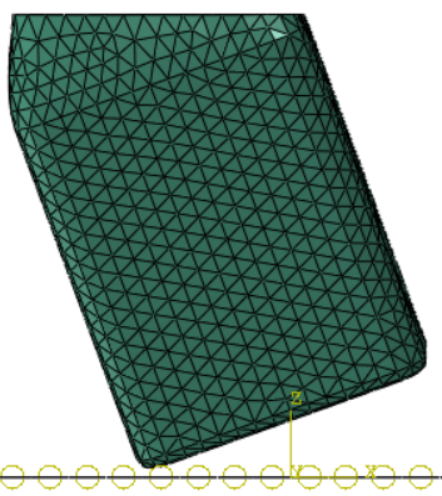

   SPH网格属性


Visualization后处理模块：

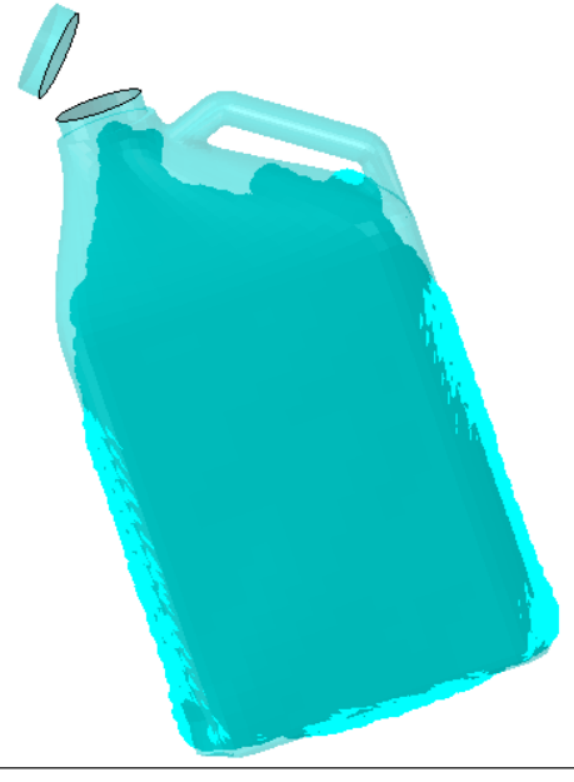

   SPH方法模拟


   CEL方法模拟
