SW Simulation2026电缆接头应用指南详解

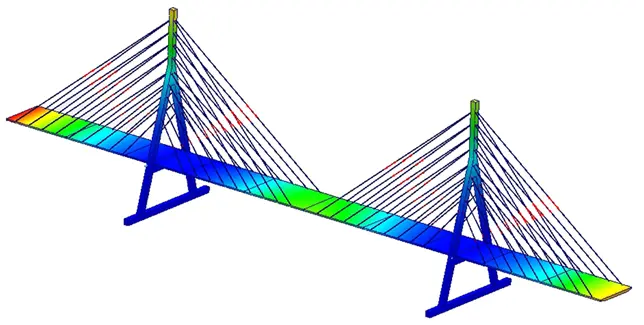

## SOLIDWORKS Simulation 2026 电缆接头应用指南 在 **SOLIDWORKS Simulation 2026 SP1** 版本中，系统新增了一种功能强大的接头类型：**电缆（Cable Connector）**。

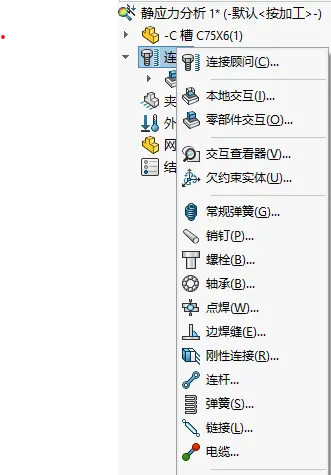

> **核心定义**：工程师可以使用电缆接头来模拟装配体中的电缆、绳索或链条。它们既可以用作支撑构件，也可以执行载荷举升操作。 ### 物理特性与工作原理 电缆接头属于 **仅受张力** 的元件，其力学表现如下： - **受力模式**：仅在承受拉伸载荷时会产生轴向力。 - **激活条件**：只有当两端之间的距离超过其初始长度或预紧长度时，电缆接头才会激活。此时，电缆会产生拉伸应力并参与支撑结构。 - **结果分析**：运行仿真后，可以列出接头的 **轴向力** 和 **扭矩**。 - **刚度限制**：由于电缆设计用于承受张力，不具备弯曲刚度，因此 **剪切力** 和 **折弯动量** 不属于有效结果。 ### 软件支持与兼容性 - **支持算例**：线性静态算例。 - **版本要求**：适用于 SOLIDWORKS Simulation Professional 和 SOLIDWORKS Simulation Premium。 ### 操作步骤：如何定义电缆接头 1. 在仿真算例树中，右键单击 **连接**。 2. 在弹出菜单中单击 **电缆** 图标

。

### 选取对象与组合方式 您可以指定以下几何元素之间的拉伸电缆： - **实体**：面或顶点。 - **壳体**：圆形边线或顶点。 - **组合形式**：支持顶点到面、顶点到圆形边线、或圆形边线到面等多种组合。

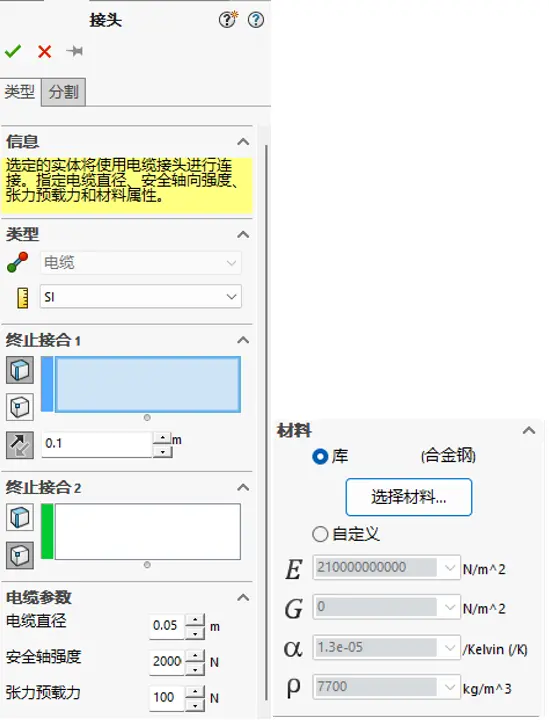

### 关键参数设置 在定义电缆时，需要配置以下核心参数： - **电缆直径**：指定电缆的横截面直径。 - **安全轴向强度**：用于评估处于张力状态的电缆接头是否能够承受施加的轴向载荷。 - **张紧预载力**：定义施加到电缆接头上的初始拉伸力，以模拟真实的预张力场景。 - **材料参数**： - 可从 SOLIDWORKS 材料数据库中直接选择。 - 也可自定义参数，其中 **材料弹性模量** 将直接影响电缆接头的拉伸形变表现。
