在 SOLIDWORKS 中删除尺寸标注末尾的零

文章来源：solidworks代理商-卓盛信息（400-696-5950）

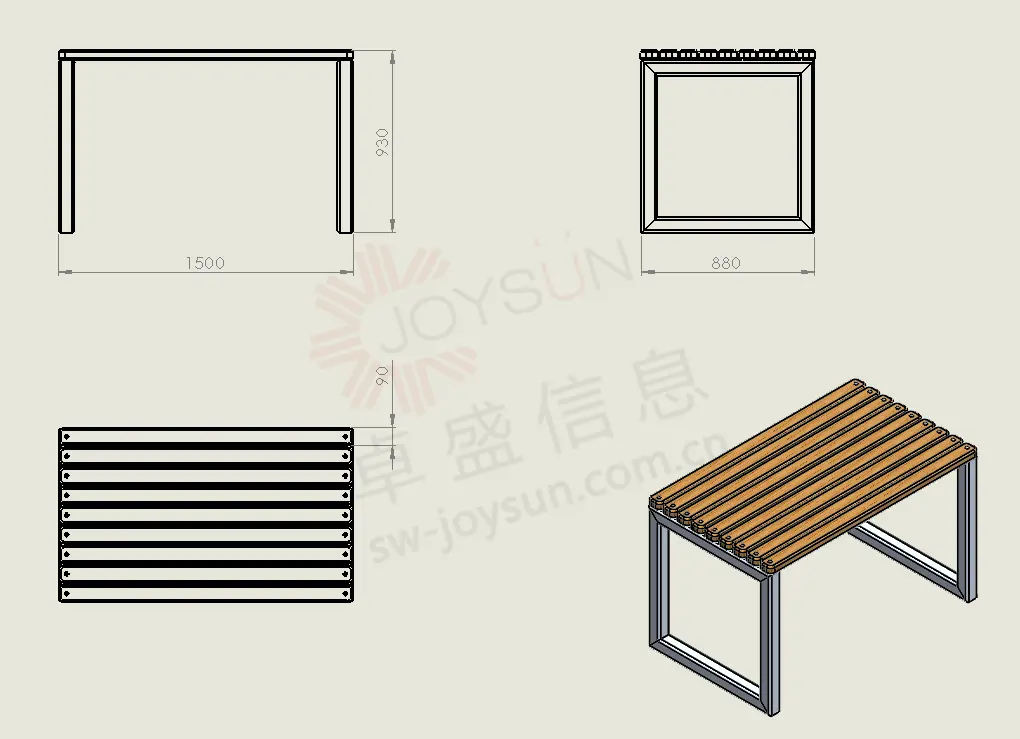

许多工程部门认为像 880.00 这样的数值在车间文档中难以辨认或没有必要。SOLIDWORKS 可以轻松控制尺寸、公差和属性中尾随零的显示。下面，我将以工作台图为例演示如何操作。

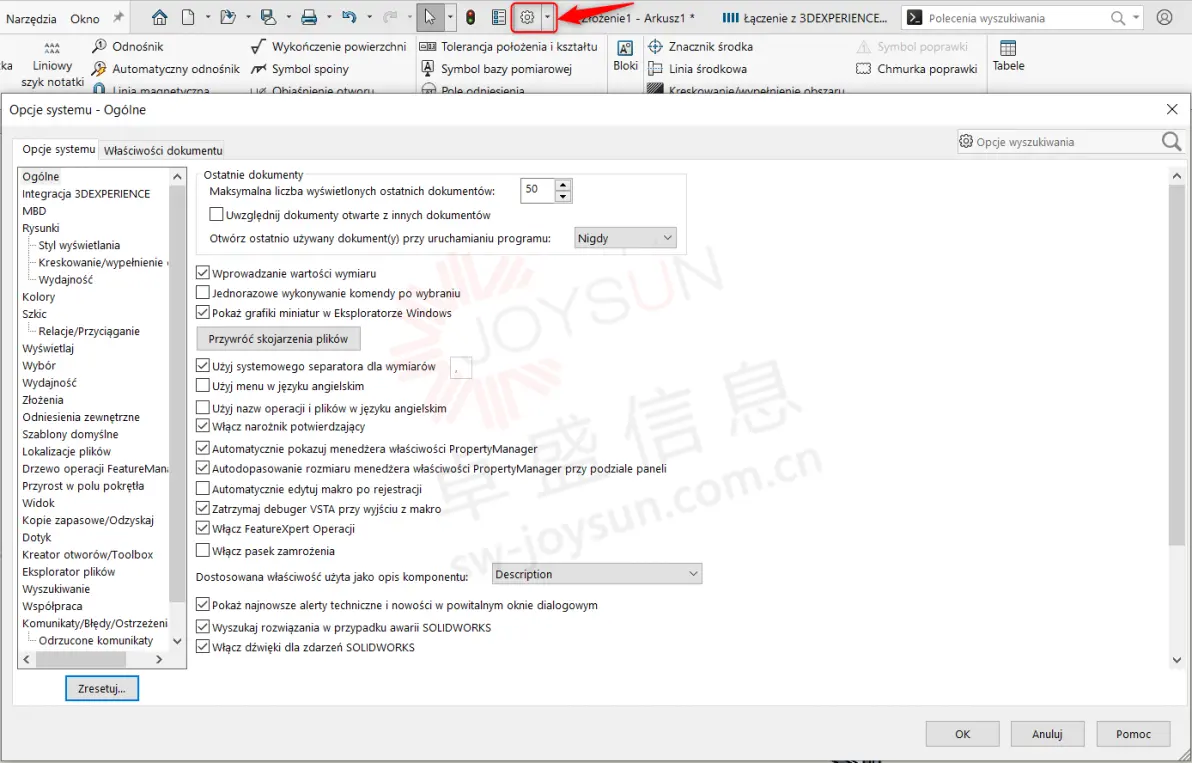

在顶部栏中，选择“工具”→“选项”或单击齿轮图标。

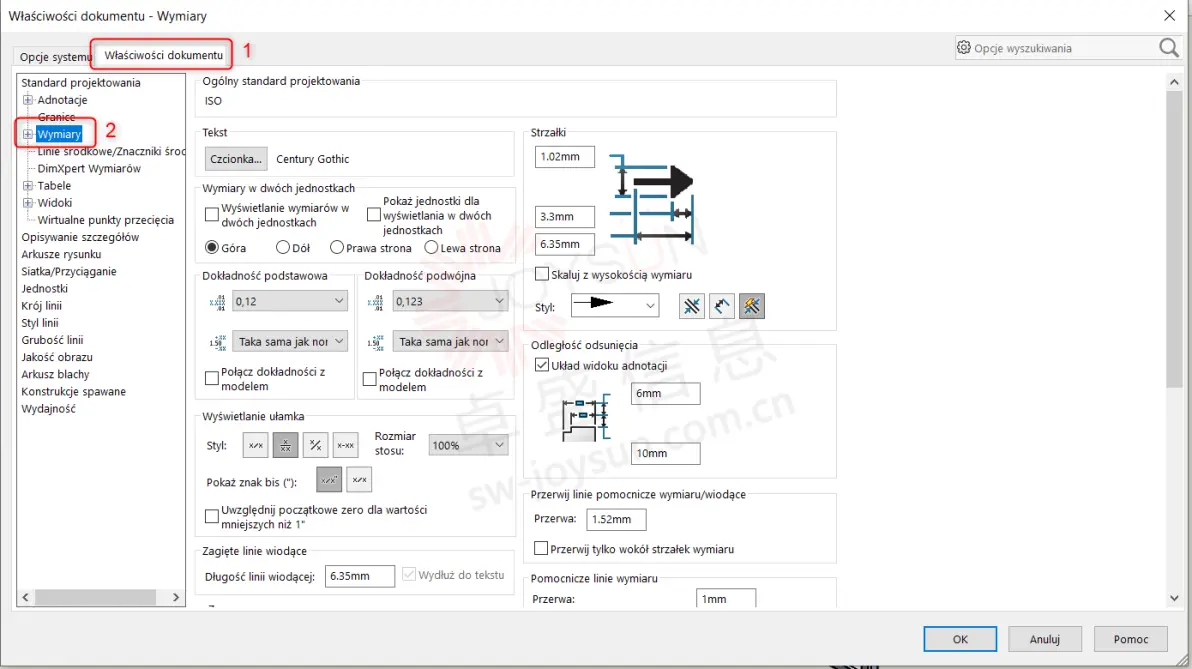

切换到左侧栏的“系统选项”选项卡，然后选择“文档属性”，即可进入文档属性设置。文档属性设置仅适用于当前图形（如果您保存了模板，则也适用于以后的图形）。您可以选择设置更改是仅应用于此特定文件，还是应用于后续文件。在这种情况下，您必须保存模板。然后，从可用的文档属性中选择“尺寸标注”。在此选项卡中，您可以定义精度、箭头和间距等参数。

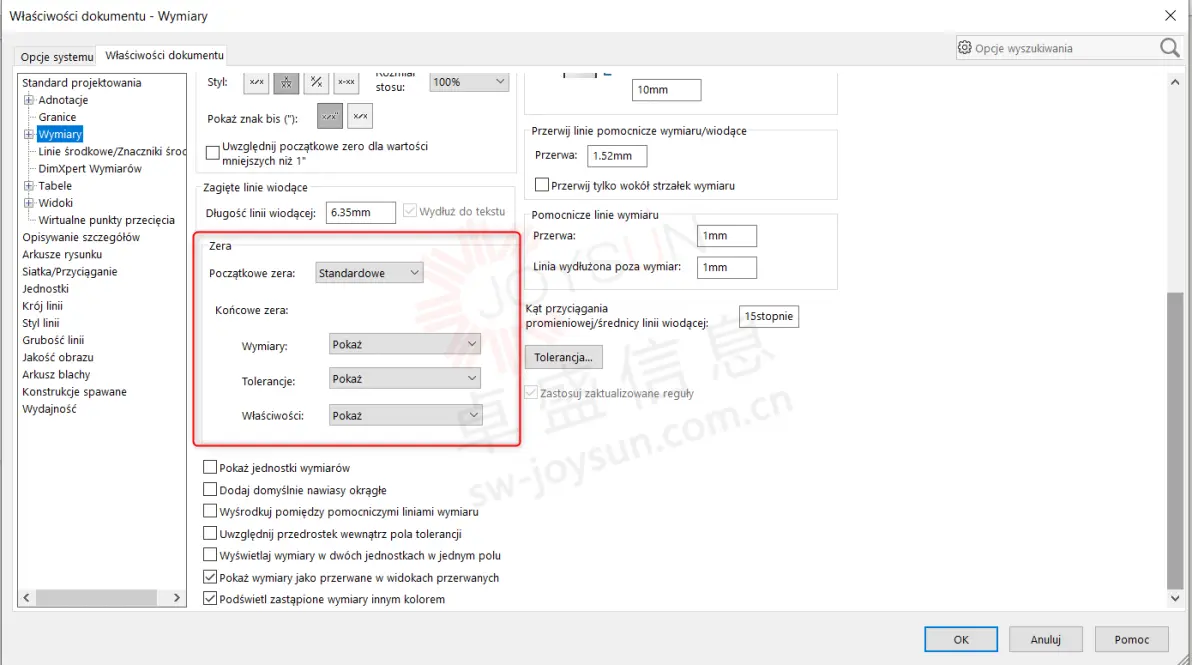

向下滚动至“零”组。这里有三个区域可供选择：

• 前导零 - 主要适用于英寸分数和小于 1 的值的表示（以英寸为单位时）

• 尾随零

• 尺寸、公差、属性分别有单独的控件

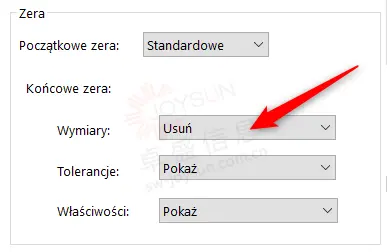

在“尾随零（维度）”字段中，从列表中选择“删除”。

• 显示 - 始终根据设定的精度显示尾随零（例如 10.00）。

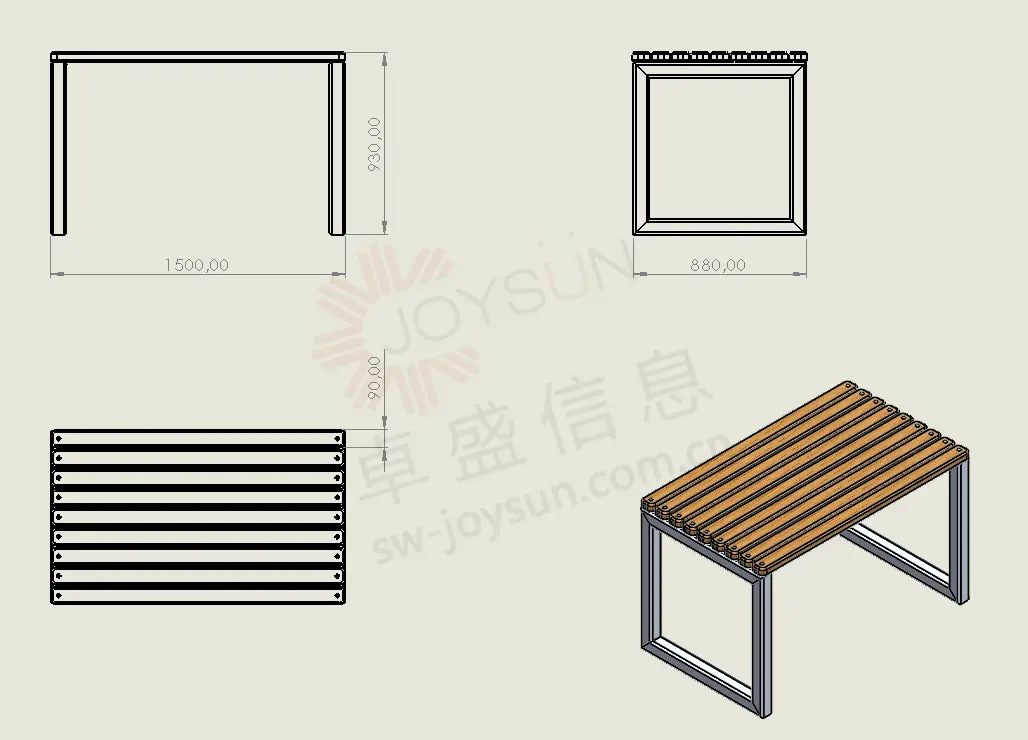

• Remove- 删除不必要的零（10.00 → 10）。

如果你想在整个绘画过程中保持一致性：

• 对于公差，设置方式类似（例如，如果公司政策要求在公差字段中显示小数位，则显示）。

• 对于属性（例如表格中的总长度），请根据需要选择“删除”/“显示”。
