NX三轴编程平面铣如何加工斜面的操作方法及案例

 在三轴编程加工中，平面铣可以加工直身面和平面，有角度的侧面一般不能用平面铣加工，这个时候想要用平面铣加工斜面，那么像图上工件斜面如何用平面铣加工呢？下面跟大家分享一下方法。

解决方法：

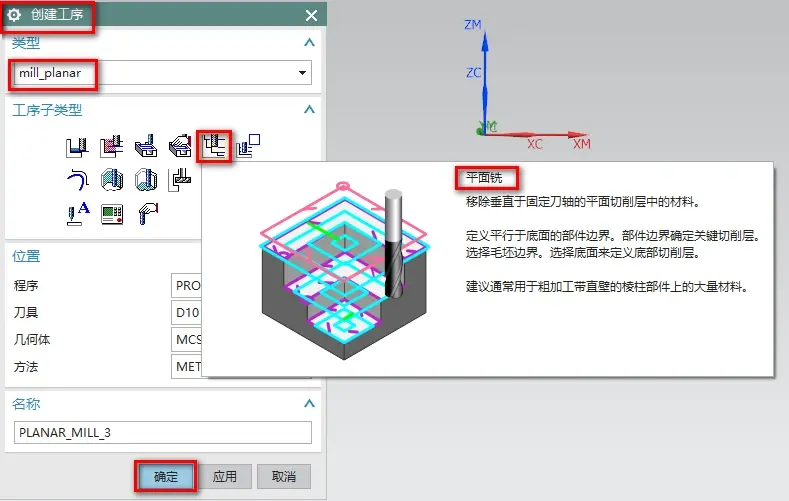

1、在加工界面中，【创建工序】-【mill_planar】-【平面铣】，这个工序是NX2D加工的模块，如下图所示：

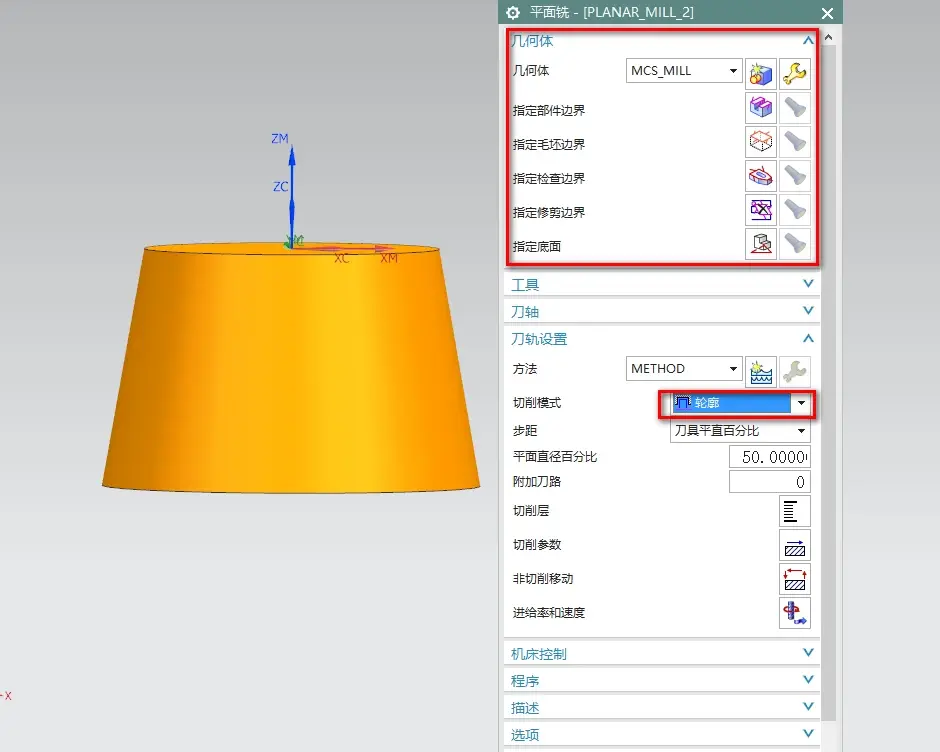

2、在【平面铣】界面中，【几何体】使用【MCS_MILL】，【指定毛胚边界】-【指定检查边界】-【指定修剪边界】全部不用设置，【切削模式】选择【轮廓】，点击【指令部件边界】，进入【指令部件边界】界面，如下图所示：

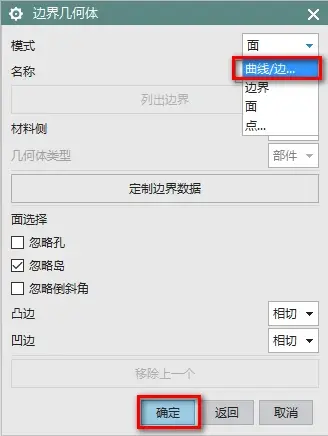

3、在【指令部件边界】界面中，【模式】选择【曲线/边界】，如下图所示：

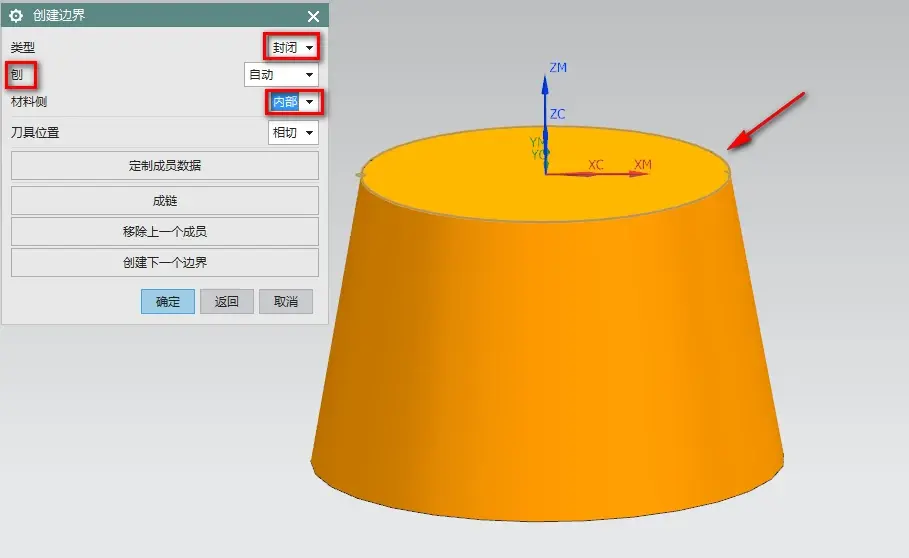

4、在【类型】选择【封闭】，【材料侧】选择【内部】，【刀具位置】选择【相切】，鼠标选择箭头处工件顶部圆弧边界，如下图所示：

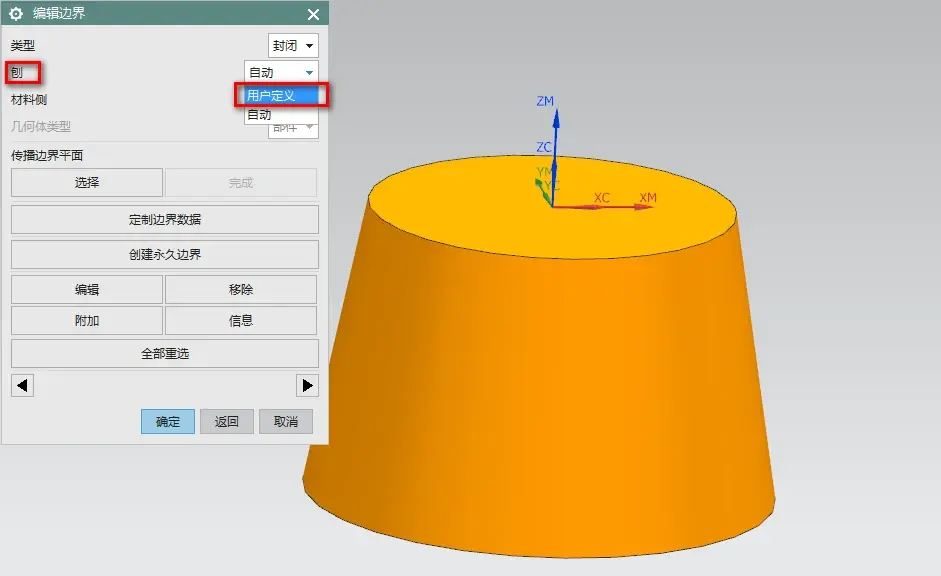

5、【刨】点击选择【自动】更改【用户定义】如下图所示：

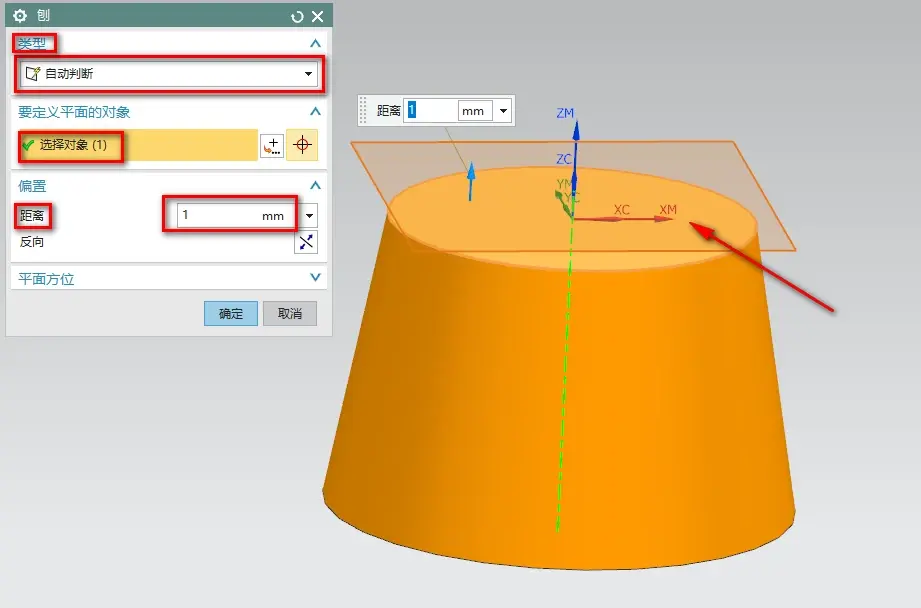

6、进入【用户定义】后，【类型】选择【自动判断】，【选择对象】选取箭头标识的【工件顶面】，重点是设置【距离】输入每刀下刀量【1】mm，具体数值根据你的实际加工情况调整，此步骤必须要有，不然后续顶部刀路会过切，然后点击箭头标识的【确定】如下图所示：

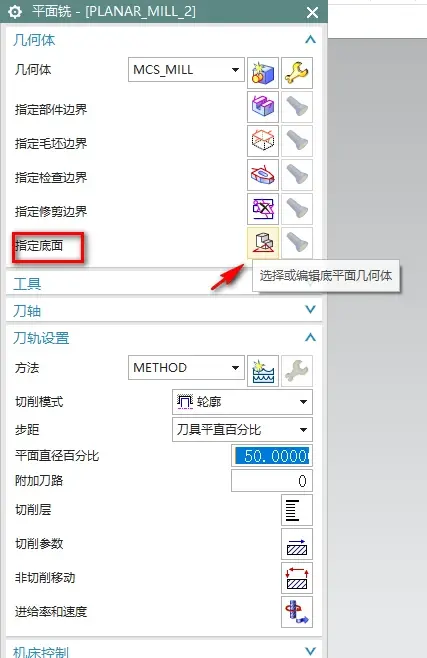

7、回到【平面铣】界面，【指定底面】选择点击箭头标识，最后【选择编辑底平面几何体】，如下图所示：

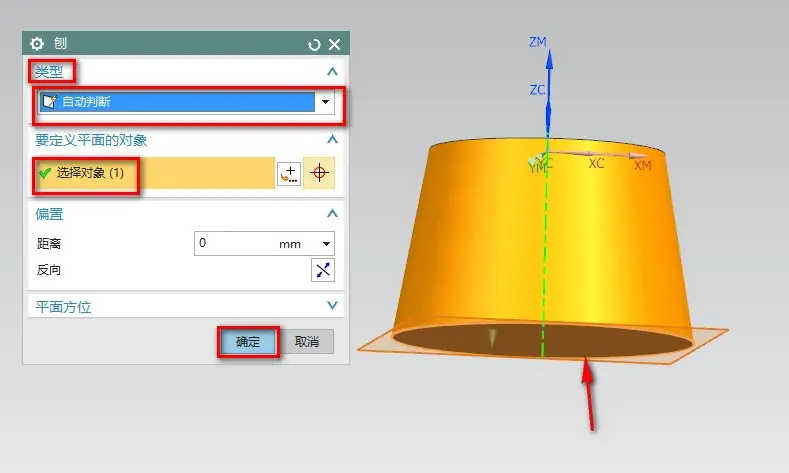

8、【类型】选择【自动判断】，【选择对象】选取箭头标识的【工件底面】，然后点击【确定】如下图所示：

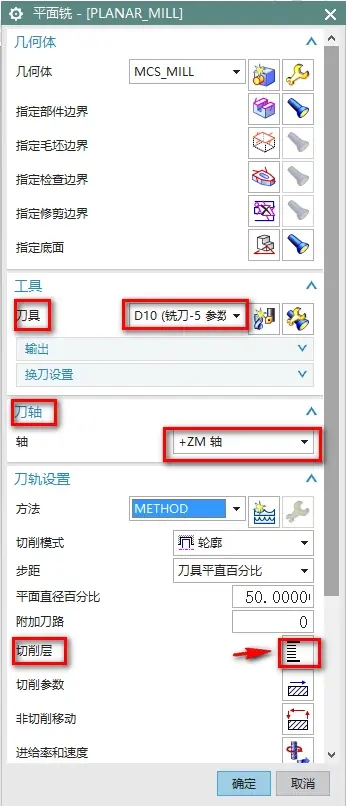

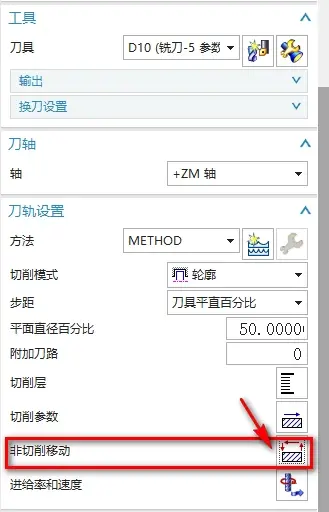

9、【刀具】根据你的实际情况来选择，平底刀或者圆鼻刀都可以使用。【刀轴】选择【+ZM轴】，【切削层】点击箭头图标进入切削层。如下图所示：

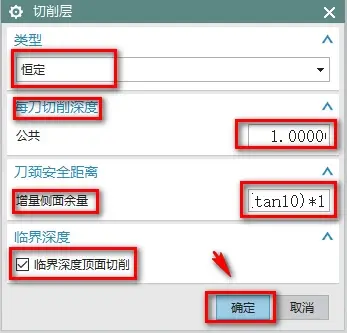

10、在【切削层】界面，【类型】选择【恒定】，【每刀切削深度】-【1mm】-【增量侧面余量】-【（tan10(工件实际角度)）*1（下刀量）】，勾选【临界深度顶面切削】，点击【确定】，如下图所示：

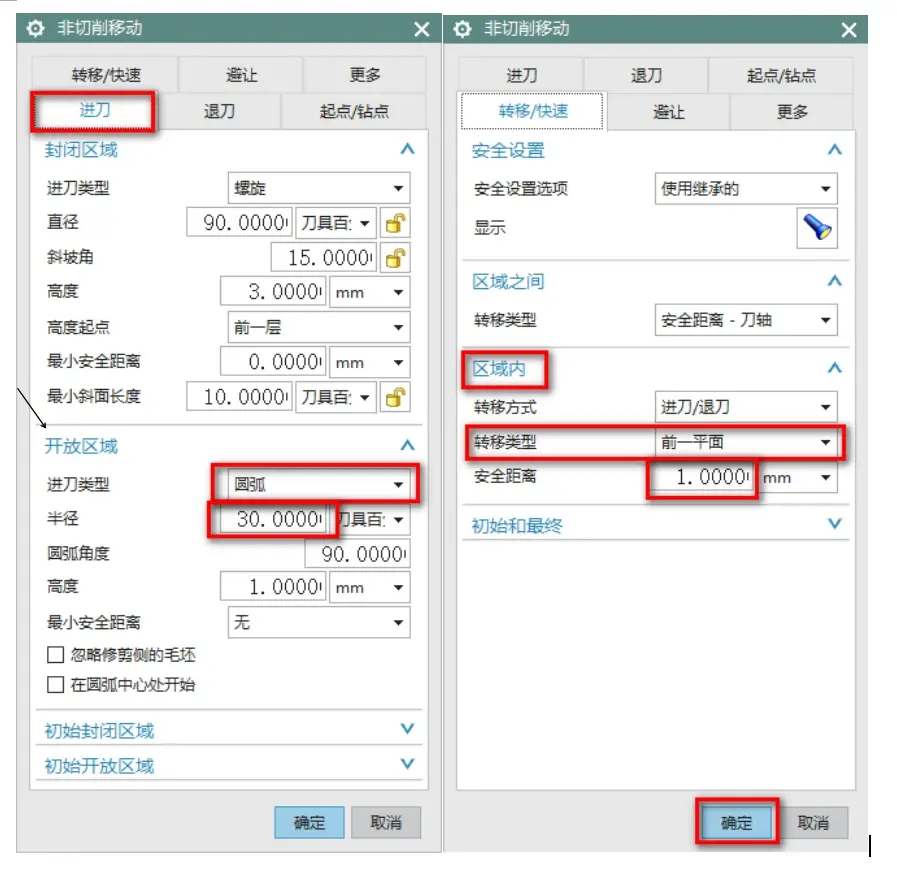

11、在【非切削移动】界面，【进刀类型】-【圆弧】-【半径30%】，【转移/快速】-【区域内】-【转移类型】-【前一平面】，【安全距离】-【1mm】，点击【确定】，如下图所示：

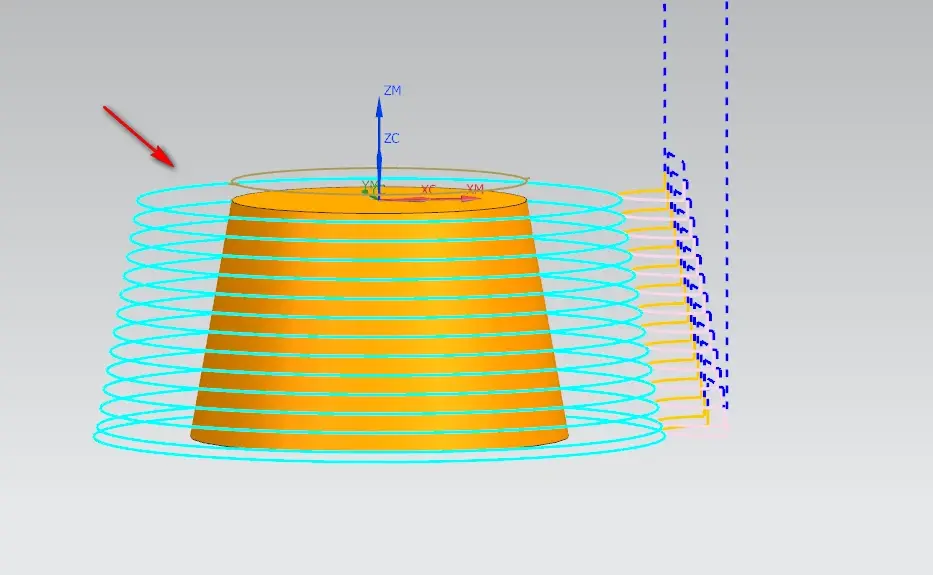

12、参数全部设置完成后，就可以做出NX三轴编程平面铣加工斜面的程式，如下图所示：
