从某呼上看到如下文章:

matlab调用vivado tcl脚本——数据采集卡验证方法V1.0

非常感兴趣，想着之后自动化测试芯片参数也可以使用类似的方法，可以避开麻烦的c++代码，于是就照猫画虎尝试着如何实现。

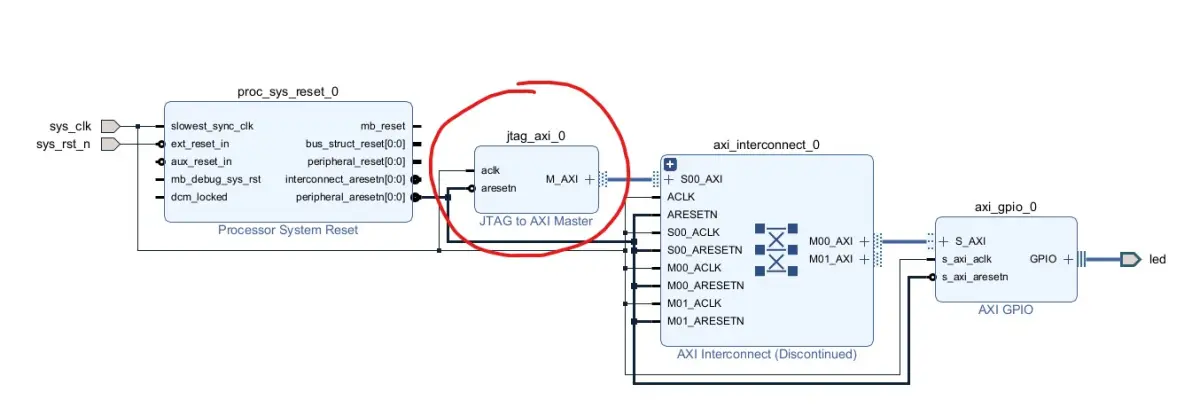

第一步，了解如何使用jtag2axi这个IP核，IP核资料请参考xilinx的pg174-jtag-axi，网上也有相关的资料，然后自己画了一个简单的vivado程序，用的IP集成图形界面：

很简单的一个，GPIO控制的是我买的小小小开发板上的2个LED。程序编译完成后下载到开发板上，先用TCL脚本语言在vivado 的tcl console上试试能否使用，代码如下：

#1.使用前必须reset

reset_hw_axi [get_hw_axis hw_axi_1]

#2.先创建事务

create_hw_axi_txn wr_txn [get_hw_axis hw_axi_1] -address 40000000 -data {00000003} -len 1 -type write

#3.再执行事务

run_hw_axi [get_hw_axi_txns wr_txn]

#4.执行完事务需要删除事务，事务名删除之前不可重复

delete_hw_axi_txn [get_hw_axi_txns wr_txn ]

成功点亮2个LED，具体tcl命令如何写，是参考很多网上的资料以及xilinx的文档ug835-vivado-tcl-commands-en-us-2024.2。

现在已经确保FPGA程序部分和TCL命令没有问题，接下来就是如何使用matlab来控制FPGA了。这部分就是按照文章开头提到的文章，从中检出关键的部分：

在matlab里使用system指令，当然，vivado需要添加到系统环境变量路径里。

然后是重点，matlab中执行的是vivado 批处理命令中的tcl脚本，所以需要建立一个tcl脚本的文本文件,我命名问t1.tcl,内容如下：

#硬件相关

open_hw_manager

connect_hw_server

open_hw_target

current_hw_device [get_hw_devices xc7a35t_0]

refresh_hw_device [lindex [get_hw_devices xc7a35t_0] 0]

#执行读写任务

#1.使用前必须reset

reset_hw_axi [get_hw_axis hw_axi_1]

#2.先创建事务

create_hw_axi_txn wr_txn [get_hw_axis hw_axi_1] -address 40000000 -data {00000003} -len 1 -type write

#3.再执行事务

run_hw_axi [get_hw_axi_txns wr_txn]

#4.执行完事务需要删除事务，事务名删除之前不可重复

delete_hw_axi_txn [get_hw_axi_txns wr_txn ]

#硬件相关

close_hw_manager

把这个文件保存在matlab的当前工作路径就可以执行了。

执行过程如下：

首先打开 开发板电源，将bit文件烧写进FPGA，我在线烧写的。

然后打开matlab，执行代码：

system('vivado -mode batch -source {t1.tcl}')

之后按照tcl里的命令正常执行并点亮的FPGA开发板上的LED。下一步准备在FPGA内部做一个DDS，然后将数据存入BRAM，在matlab里控制BRAM的存储并从BRAM中读出数据在matlab画出图形。
