考虑供需双侧综合能源双层优化模型双层模型

主要内容

该程序实现一个综合能源系统的优化调度双层模型，上下层分别采用差分进化算法和规划算法进行求解。模型考虑了多种能源设备，包括燃气轮机、燃气锅炉、风电、光伏、储能设备等的协同运行，同时兼顾了能源供应商和用户的利益，需满足各种约束条件，包括设备出力约束、储能约束、负荷平衡约束等，以供应商和用户的收益、成本等为目标进行求解，同时考虑到负荷需求响应，通过分层模型将非线性求解模型转化为线性求解模型，实现了系统的经济和性能优化。程序采用matlab+cplex进行求解，注释清楚，有对应的文档说明，方便学习研究！

  内容研究

1.模型简介

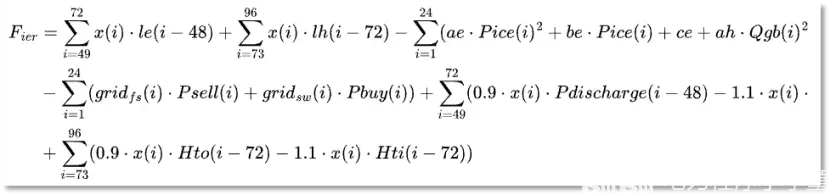

上层模型目标函数为：

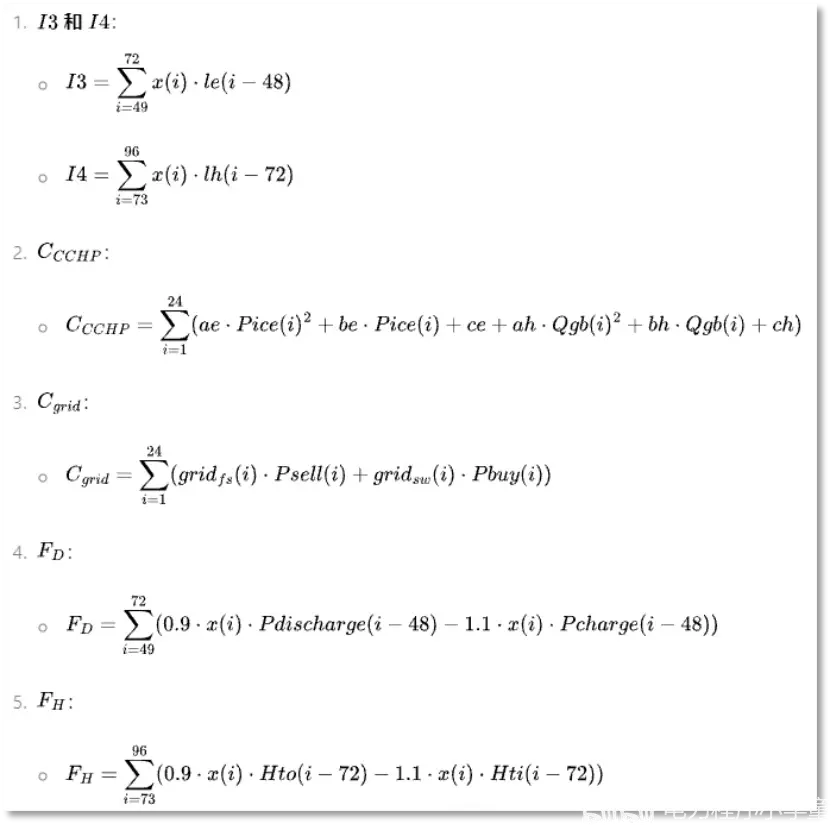

为了便于理解，分块分析如下：

I3代表运营商售电收入，I4代表运营商售热收入，C_CCHP代表CCHP的运行成本，C_grid代表购电成本，FD代表储能的售电收益，FH代表售热能收益。

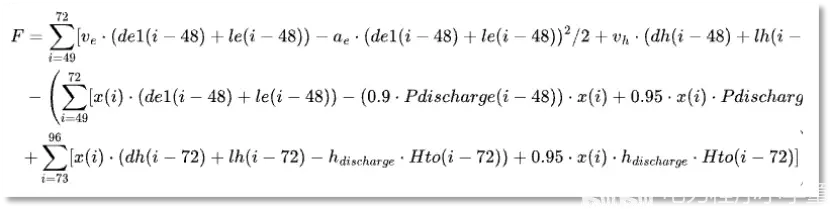

下层目标函数为：

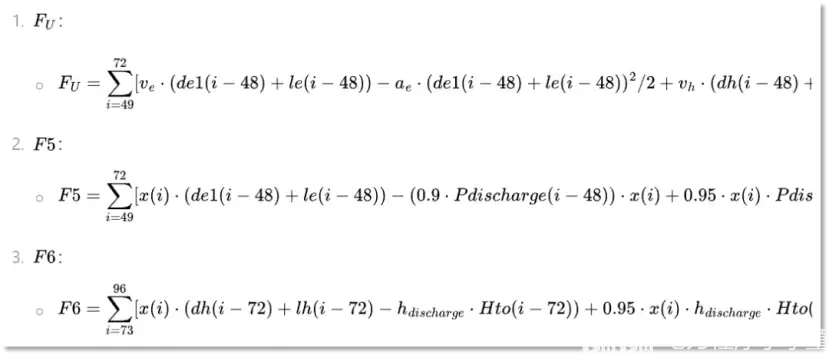

逐项分析如下：

FU代表用户满意度，F5代表用户的购电，F6代表用户购热成本。

该目标的意思是用户满意度最高，用户购电和购热成本最低。

下层模型是采用规划算法结合cplex优化主体出力结果和目标值。

涉及到的约束主要有：

• 设备出力约束
• 设备爬坡约束
• 热电功率平衡约束
• 与电网交互约束
• 用户侧热电储能约束
• 用户侧负荷转移和削减约束

2 程序释义

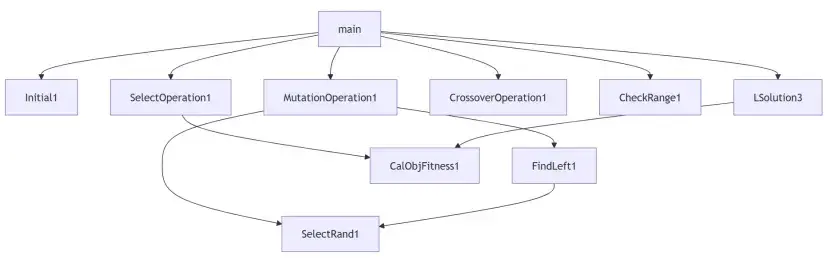

程序包括的子程序较多，相互间的调用关系可参考下图：

具体每部分代码含义详见下载文件夹中说明文档。

部分代码

%基础热负荷

dh=[1000,1010,1043,1155,1172,1197,1158,1060,923,880,910,830,785,730,700,730,810,820,810,910,950,1010,1030,1020];

%基础电负荷

de=[540,528,504,516,524,520,612,652,696,856,956,968,992,864,720,676,680,668,708,976,968,960,572,532];

de1=[408,404,372,392,396,388,448,448,460,524,620,780,764,768,612,628,620,632,660,868,864,848,448,404];

%风电出力

Pwt=[203,277,264,331,137,81,72,141,43,12,20,12,5,48,86,346,287,530,491,448,603,601,403,380];

%光伏出力

Ppv=[0,0,0,0,0,0,97,220,336,410,486,444,453,445,442,325,202,140,29,0,0,0,0,0];

%电网分时电价、上网电价

grid_fs=[0.4,0.4,0.4,0.4,0.4,0.4,0.4,0.4,0.4,0.8,0.8,0.8,1.2,1.2,1.2,1.2,0.8,0.8,0.8,0.8,1.2,1.2,1.2,0.8];

grid_sw=[0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35,0.35];

ch_min=[0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15,0.15];%热价下限

ch_max=[0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5,0.5];%热价上限

Pice=sdpvar(1,24,'full');%电输出功率

Qgb=sdpvar(1,24,'full');%热输出功率

Pbuy=sdpvar(1,24,'full');%从电网购电电量

Psell=sdpvar(1,24,'full');%向电网售电电量

Pnet=sdpvar(1,24,'full');%交换功率

Temp_net=binvar(1,24,'full'); % 购|售电标志

le=sdpvar(1,24,'full');%可转移电负荷

lh=sdpvar(1,24,'full');%可转移热负荷

Pcharge=sdpvar(1,24,'full');UPcharge=binvar(1,24,'full');%  充电

Pdischarge=sdpvar(1,24,'full');UPdischarge=binvar(1,24,'full');%  放电

Hti=sdpvar(1,24,'full');UHti=binvar(1,24,'full');%充热

Hto=sdpvar(1,24,'full');UHto=binvar(1,24,'full');%放热

%用户偏好常系数

ve=1.5;

a_e=0.0009;

vh=1.1;

a_h=0.0011;

%燃气发电机、锅炉常数

ae=0.0013;

be=0.16;

ce=0;

ah=0.0005;

bh=0.11;

ch=0;

ce_ave=0.7;%平均电价约束

ch_ave=0.45;%平均热价约束

n_c=0.8;%热交换效率

n_ex=0.83;   %余热回收效率

n_ice=0.35;   %内燃机发电效率

​

%热储能

H_storage_max=1500; h_n=0.98;h_charge=0.98;h_discharge=1;%热储能容量/自损/充热/放热；

%电储能

E_storage_max=2000; e_n=1;e_charge=0.95;e_discharge=0.95;%电储能容量/自损/充电/放电;

bggin=1000;%%电储能

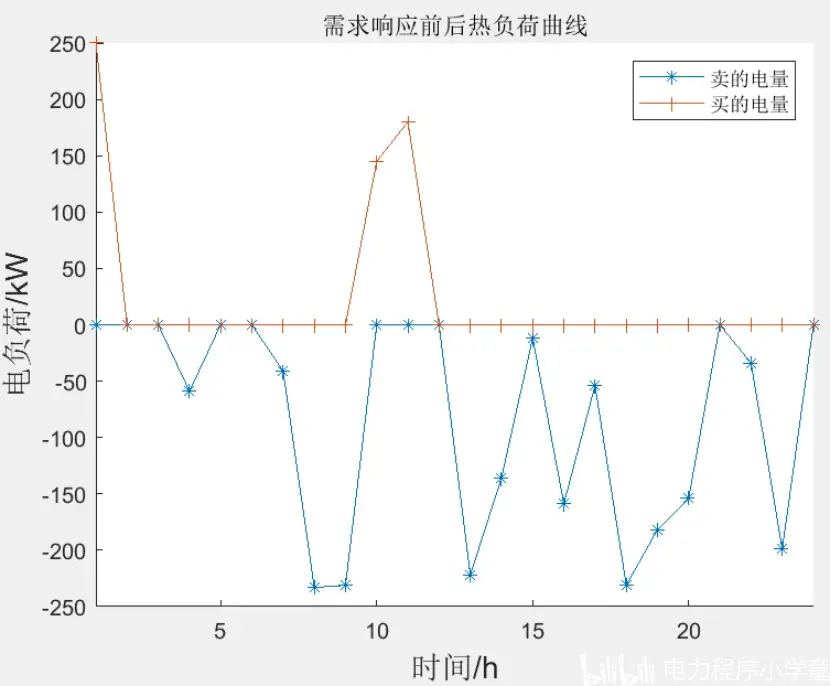

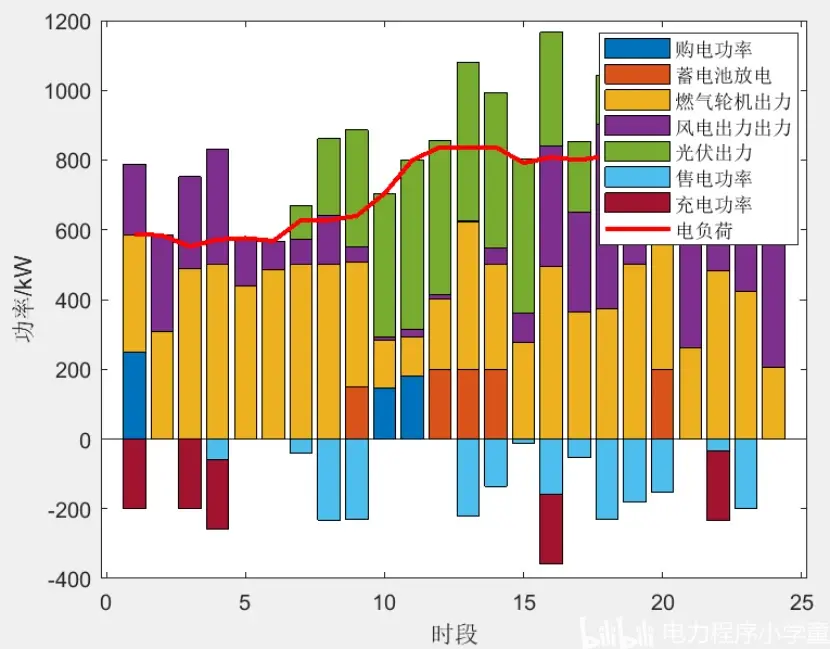

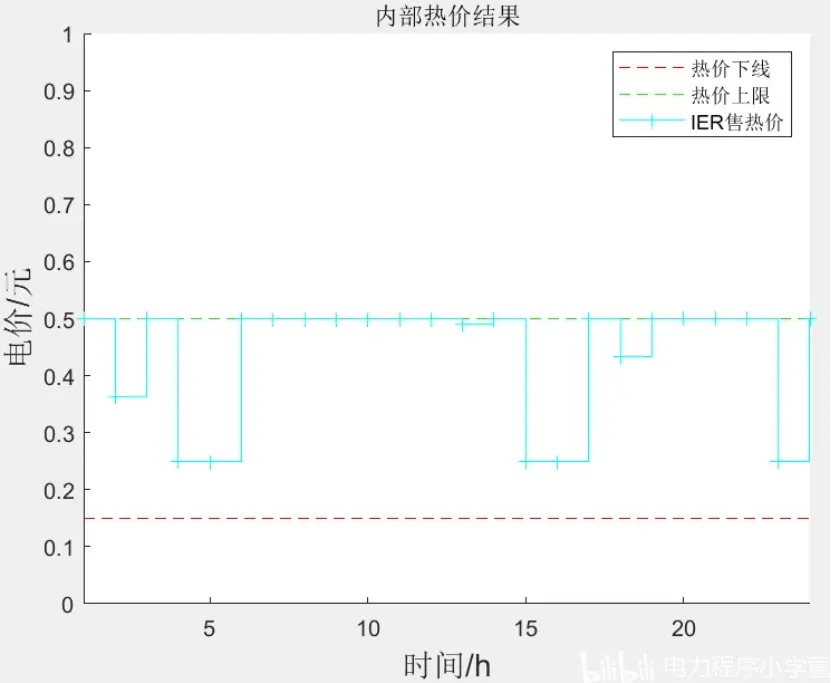

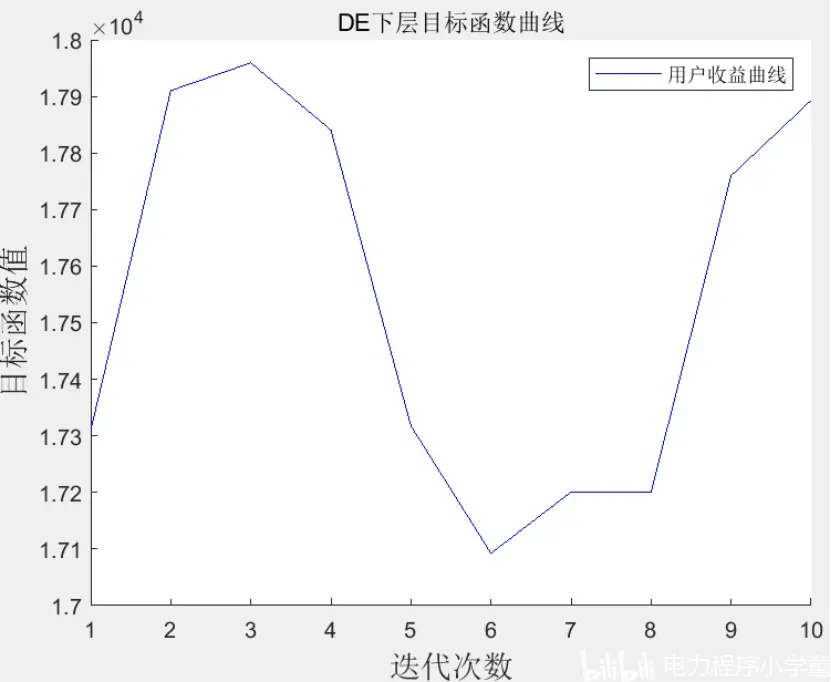

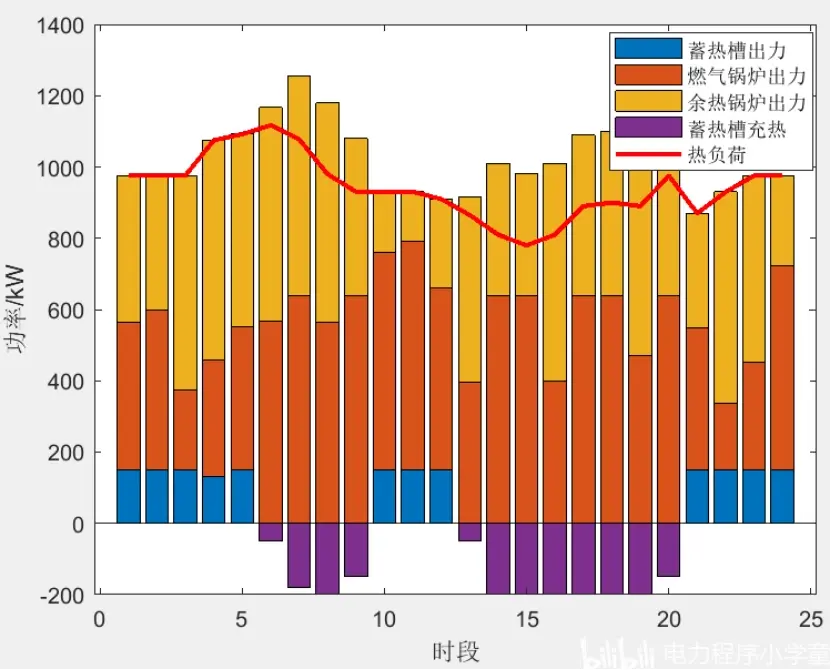

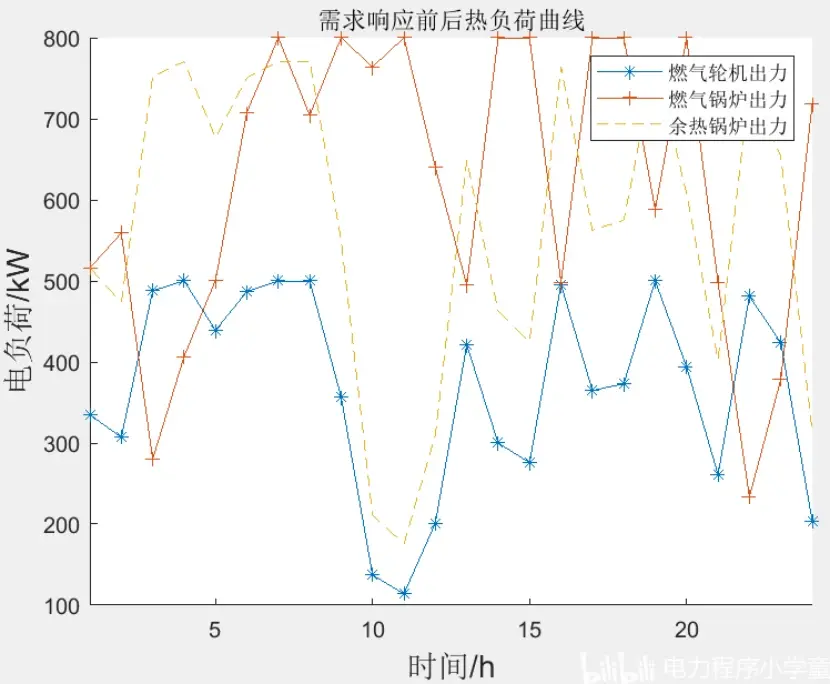

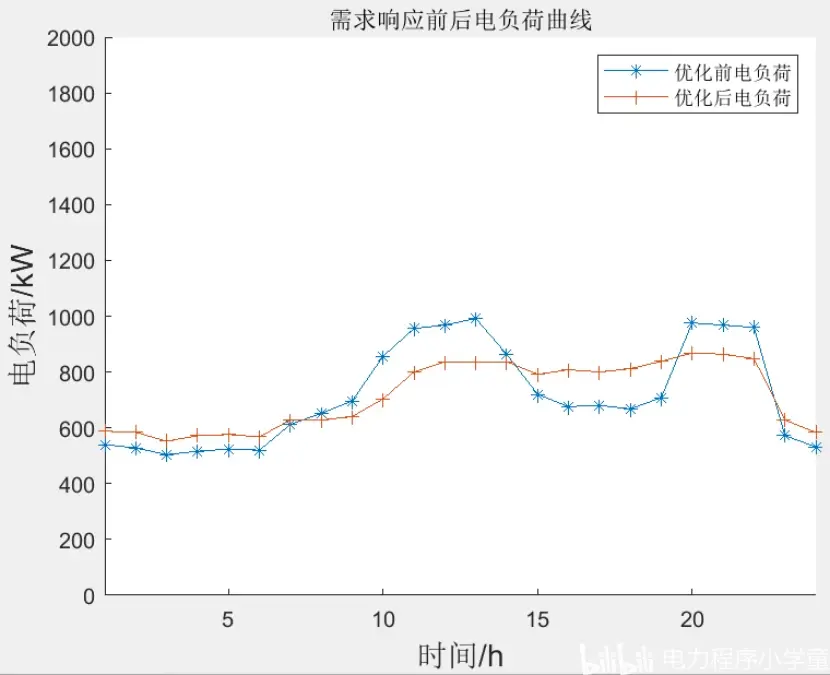

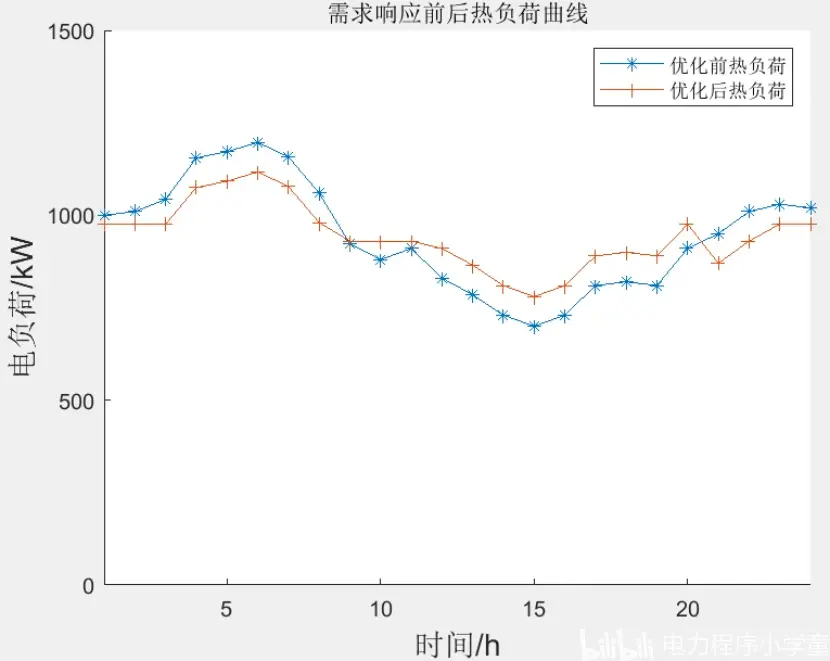

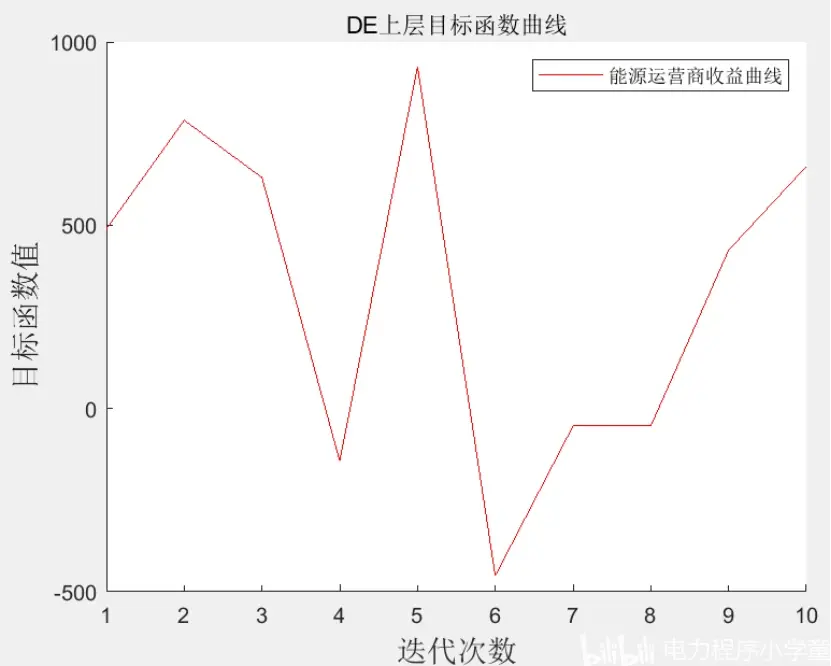

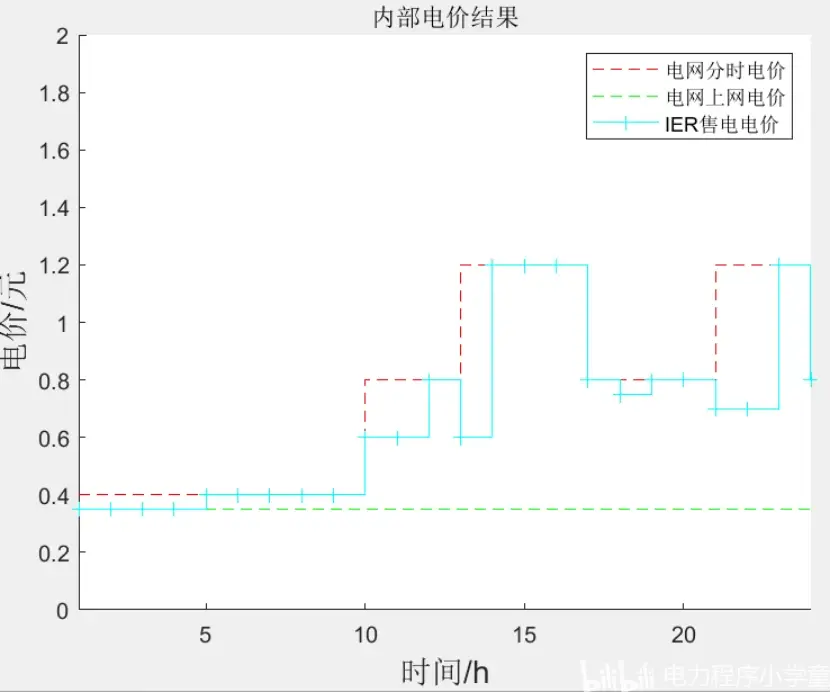

运行结果
