1 概述

一、孤岛划分的核心定义与原则

1. 定义与应用场景

孤岛划分指配电网故障时，利用分布式能源（DG）将局部电网与主网隔离，形成独立供电区域。在IEEE 33节点系统中，其应用场景按故障位置分为四类：

• 位置①断联：本级负荷与本地综合能源系统形成孤岛。
• 位置②断联：本级负荷、下级负荷及下级综合能源系统联合形成孤岛。
• 位置③断联：本级负荷、本级综合能源系统与下级负荷协同供电。
• 位置④断联：配电网整体与主网解列，形成多层级、多负荷点的复杂孤岛系统。

2. 划分原则

• 约束满足：需满足功率平衡、线路容量、电压限值、设备出力等硬性约束。
• 负荷优先级：优先保障1、2级重要负荷供电，再最大化恢复普通负荷。
• 经济性优化：在供电恢复基础上最小化网损。
• 灵活性预留：为不可控负荷预留调节容量。

二、分布式能源接入对配电网的影响机制

1. 稳定性挑战

• 电压波动：风光资源的间歇性导致节点电压波动，尤其在云层遮挡或风速突变时。
• 短路电流增大：DG接入增加电源点，短路电流可能超过设备耐受极限，需调整保护定值。
• 谐波污染：逆变器等电力电子设备引入谐波，导致电压畸变。

2. 可靠性双刃剑

• 正向作用： 缓解线路过载，提升输电裕度。 具备低电压穿越能力的DG可支持故障时重要负荷持续供电。
• 负向作用： 改变潮流方向，导致继电保护误动/拒动。 孤岛效应引发频率失控风险。

3. 网损与潮流重构

• 网损优化潜力：合理选择DG容量、位置及功率因数可降低网损（如减少线路传输功率）。
• 指标量化：
•
• 编辑

三、弹性配电网模型的核心特征与建模方法

1. 弹性四维特征

特征 内涵 关键技术 感知力 预判扰动（如故障、极端天气） 态势感知技术、大数据分析 适应力 运行状态实时校正 灵活拓扑重构、DG出力优化控制 抵抗力 抵御扰动冲击的能力 设备冗余设计、SOP（智能软开关） 恢复力 灾后快速复电能力 孤岛划分、移动应急电源调度

2. 弹性力学映射模型

• 理论基础：将电网映射为弹簧系统，扰动类比外力，形变量表征系统偏离稳态的程度。
• 弹性系数计算：

编辑

• SOP提升弹性：在IEEE 33节点中，SOP通过调节潮流分布增强等效弹性系数。

四、IEEE 33节点系统的适配性分析

1. 拓扑结构与参数

• 基准参数：电压等级12.66kV，含32条支路、33个节点，典型放射状结构。
•
• 编辑
• DG接入点：常见配置包括： 节点22、25：风光电源
•
• 编辑
•
• 编辑
• 节点7：储能系统（BESS）
• 节点6：静止无功补偿器（SVC）
•
• 编辑

2. 作为研究平台的优势

• 结构简单且开放性强，便于修改拓扑（如增加环网、SOP）。
•
• 编辑

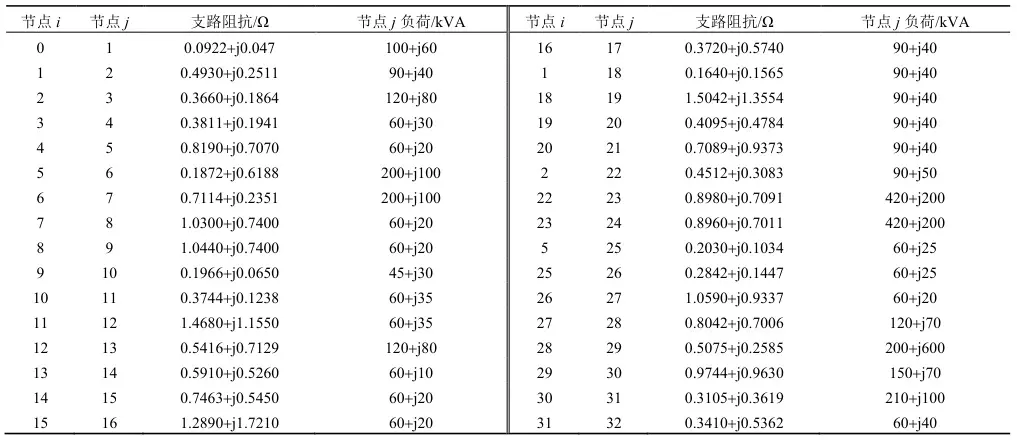

• 参数公开透明，支路阻抗与负荷数据完备（见表A1）。
•
• 编辑

五、孤岛划分与分布式能源协同的建模框架

1. 流程设计

编辑

• 步骤详解： 初始化：导入拓扑、负荷权重、DG出力参数、自然资源数据。 初始孤岛：以DG并网点为根节点，利用广度优先搜索（BFS）生成最小供电单元。 孤岛延展：校验功率平衡约束（∑PDG≥∑Pload+Ploss∑PDG≥∑Pload+Ploss）。 孤岛合并：若多个孤岛存在共有负荷点，则合并为更大孤岛。

2. 优化模型与求解

• 目标函数：
•

编辑

• 约束条件：
•
• 编辑
• 求解算法： 混合整数线性规划（MILP） 改进Prim算法（最小生成树优化） 分支定界法（处理组合爆炸问题）

六、IEEE 33节点典型实现案例

1. 案例1：含SOP的弹性提升

• 场景：台风灾害导致主网解列。
• 编辑
• 措施： SOP安装于节点5-28间，调节潮流分布。 孤岛划分后系统弹性指标提升32%，恢复时间缩短45%。

2. 案例2：光储协同孤岛运行

• 配置： 设备 位置 容量 PV 节点19、9 150kW/100kW BESS 节点18、33 200kWh
• 效果： 重要负荷（节点6、18）100%恢复供电。 网损降低18%。

3. 案例3：多目标故障恢复

• 策略： 小生境遗传算法（NGA）生成初始孤岛。 遗传算法优化重构方案，最小化失电负荷与开关动作。
• 结果：PG&E 69节点系统验证后，复电效率提升27%。

七、研究展望与挑战

2. 不确定性建模：DG出力与负荷波动的随机性需引入鲁棒优化或随机规划。
3. 编辑
5. 多时间尺度协调：结合Fisher时段划分法，实现“秒级控制-分钟级调度-小时级规划”协同。
7. 标准完善：需制定孤岛切换协议、黑启动标准等跨系统交互规范。

附录：关键公式与符号说明

符号 含义 PDG 分布式电源出力 Vi 节点ii电压幅值 Keq 等效弹性系数 SOP 智能软开关（Soft Open Point）

编辑

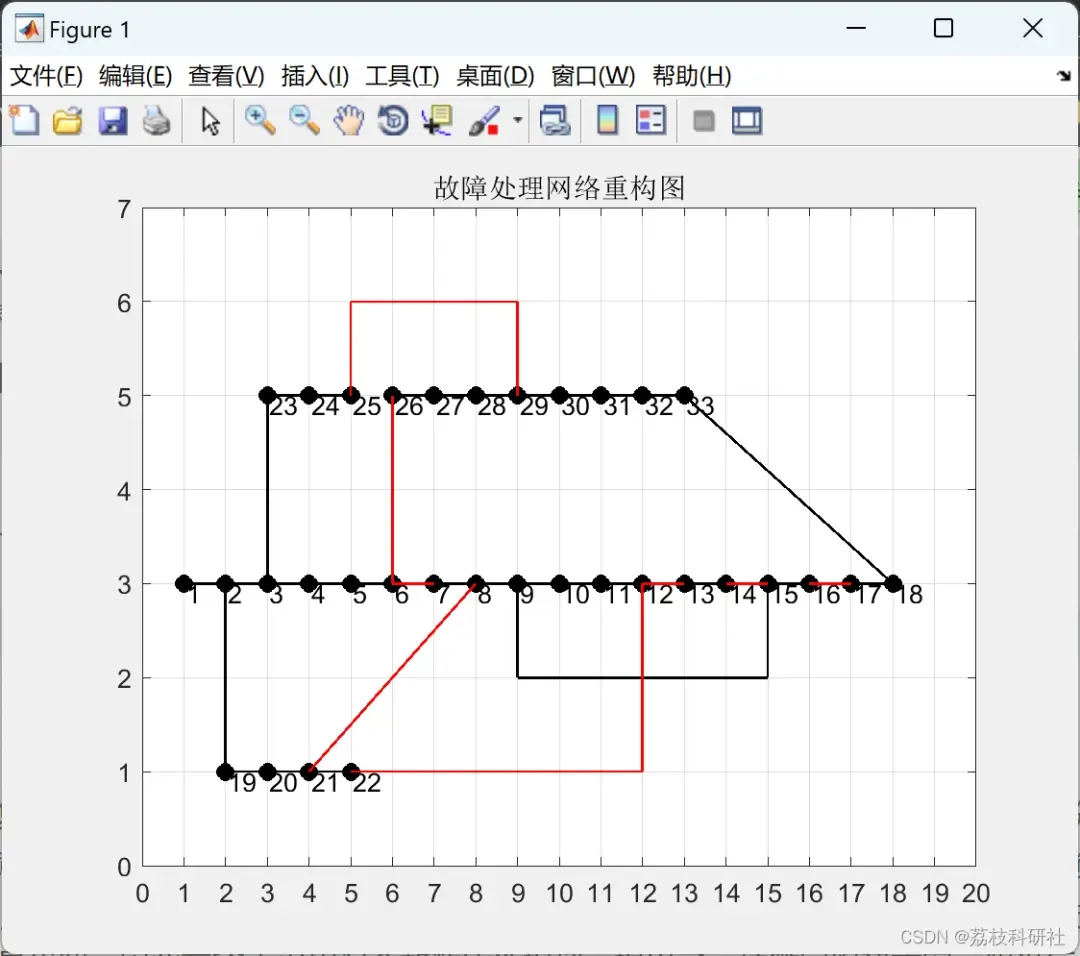

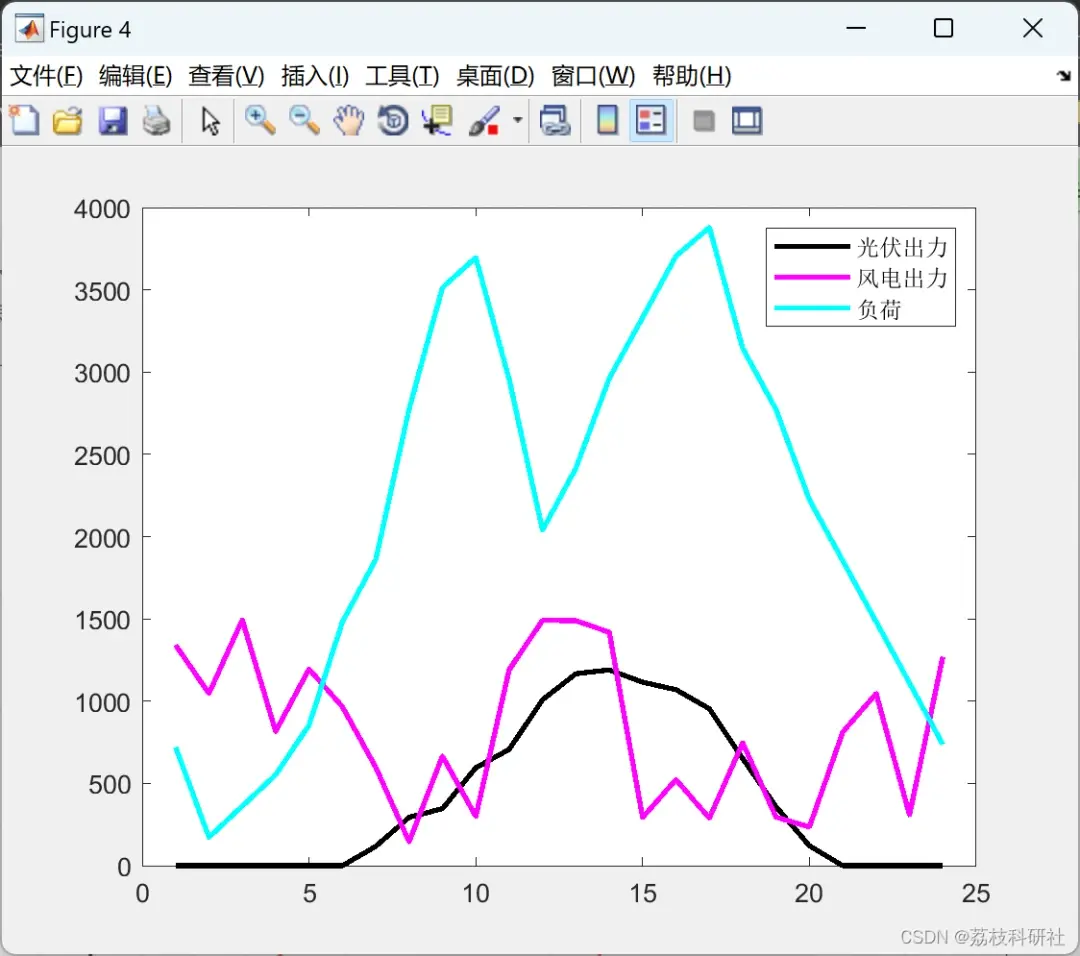

📚2 运行结果

编辑

编辑
