我们在进行一些仿真的时候，需要对波形进行FFT分析，那么如何设置呢。

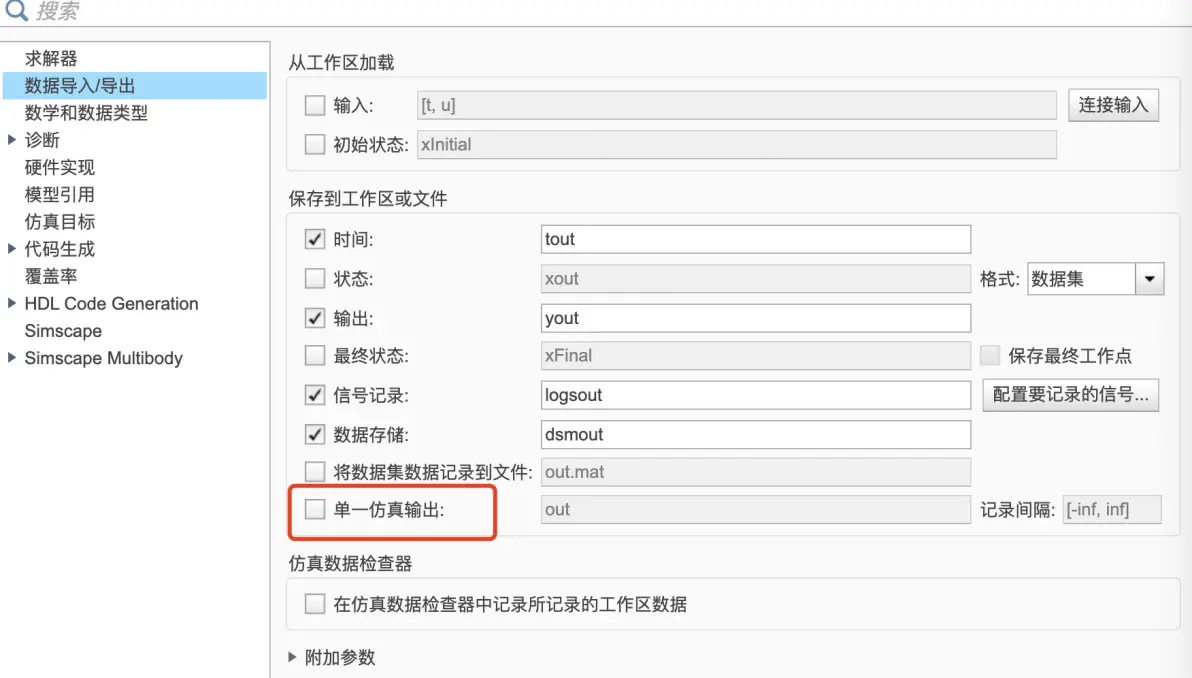

第一步，取消勾选：建模/模型设置/数据导入导出/单一仿真输出
图1

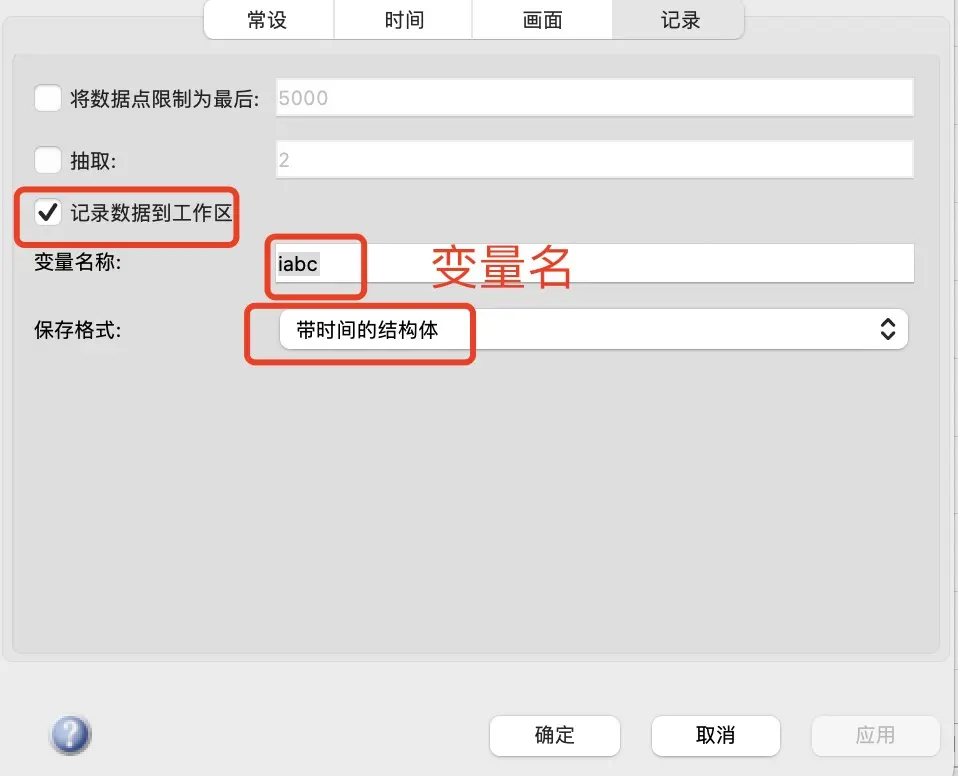

第二步，利用示波器对要分析的变量进行观察并设置，如下：
图2

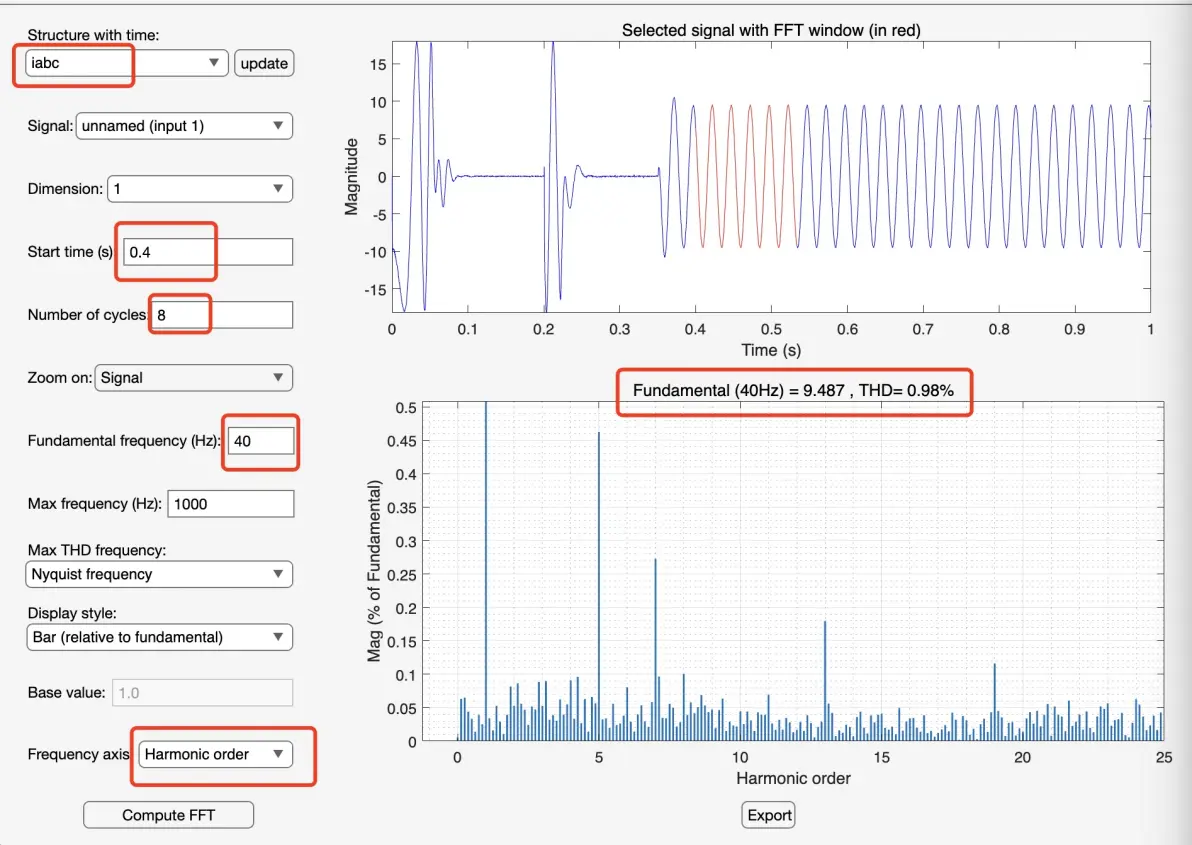

第三步，设置powergui/apps/FFT analyzer参数
图3
如图3所示，从上到下依次解释，第1个是我们要观察的变量名，记得每次仿真之后点击右边的update进行更新数据；第2个是开始时间，一般选系统稳态之后；第3个是要计算分析的波形周期数，自己设置；第4个以及下面没圈选的是频率，根据自己的系统进行设置，以我图片的pmsm为例，我的稳态速度是600r/min=10r/s，电速度则是10*极对数4=40hz。点击计算，右边得到的则是计算出来的幅值和畸变率THD
