Mastercam测量循环指令搞定工件坐标系

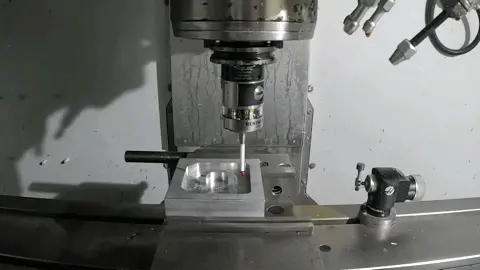

在数控加工中，工件坐标系的精准设定是保证加工质量的关键环节。Mastercam 测量循环功能为各种几何特征提供了高效、可靠的探针路径解决方案。本文将为您全面解析这些测量循环指令，帮助您轻松掌握各种复杂特征的探测技巧。

测量循环指令

01 X/Y 轴方向测量循环

X/Y 轴方向的测量主要包括以下四种循环指令用于不同的几何特征：

     动图

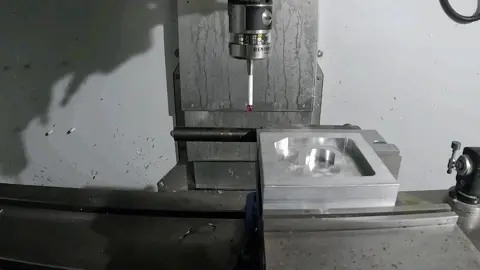

外宽

     动图


内宽

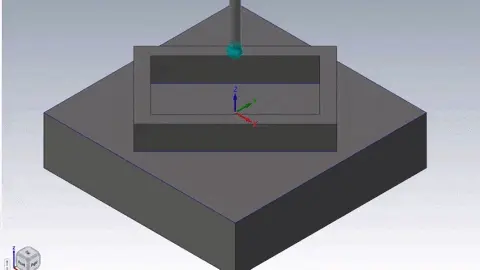

• 外宽（Width Outside）：用于探测工件外部的凸台特征（如矩形外轮廓），以设置 X 轴或 Y 轴的工作坐标系
• 内宽（Width Inside）：用于探测工件内部的凹槽特征（如矩形内腔），同样用于设置 X 轴或 Y 轴的工作坐标系
•
•
       动图

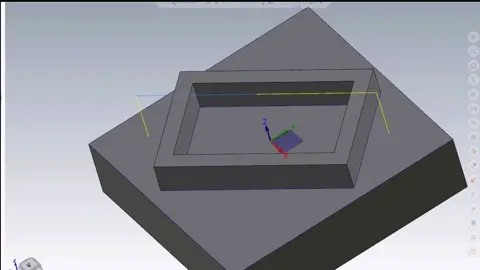

矩形外

     动图


矩形内

• 矩形外（Rectangle Outside）：一次性探测外轮廓的 X 和 Y 方向，自动定位到中心
• 矩形内（Rectangle Inside）：一次性探测内腔的 X 和 Y 方向，自动定位到中心

02 单平面特征测量循环

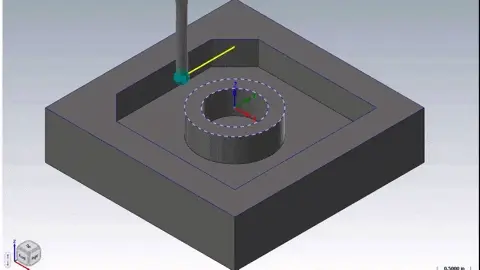

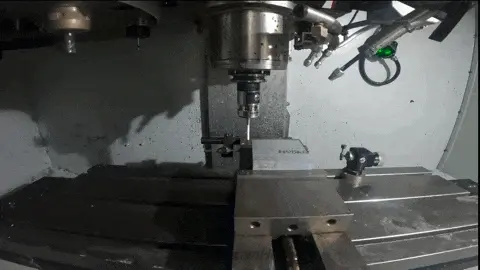

单轴点（Point One Axis）测量循环指令主要用于、探测工件的单个表面特征（如平面、圆弧面、实体顶点或线框端点）。通过分别探测 X、Y、Z 三个方向的表面，系统自动找到这些参考面的交点，并将其设置为工件坐标系的原点。

     动图


     动图


• 适用于工件角落、边缘或特定特征点的坐标系设定
• 可分别设置 X、Y、Z 轴的参考面，系统自动计算交点作为新原点

03 圆内/外特征测量循环

适用于镗孔、凸台类（圆形）特征的测量主要包括以下四种测量循环指令：

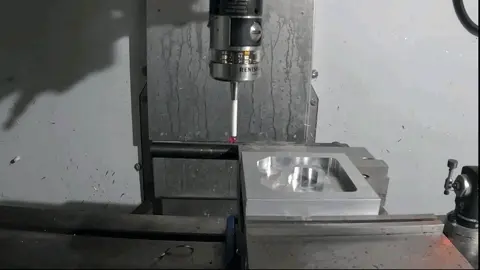

内径4点

外径4点

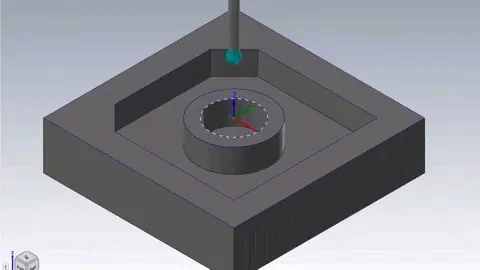

• 内径4点（Diameter Inside 4-Points）：用于探测孔类或镗孔类内圆特征，通过探测四个象限点自动计算圆心，并设置为工件坐标系的原点
• 外径4点（Diameter Outside 4-Points）：用于探测凸台类外圆特征，同样通过探测四个象限点自动计算圆心，并设置为工件坐标系的原点
•

内径3点

外径3点

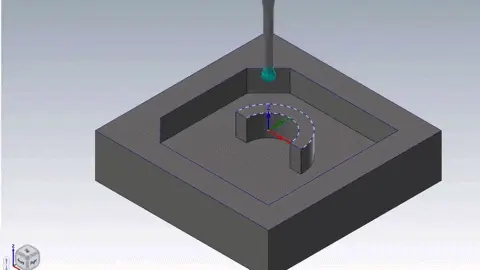

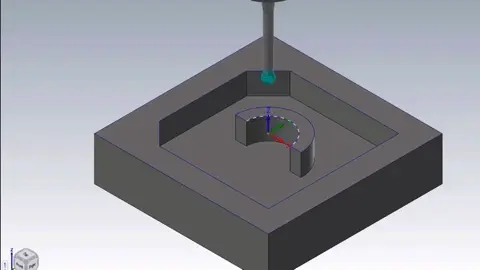

• 内径3点（Diameter Inside 3-Points）：用于探测不完整的孔类或镗孔类内圆特征（如带有键槽、切口或缺口的孔），通过探测三个用户自定义向量角度上的点自动计算圆心，并设置为工件坐标系的原点
• 外径3点（Diameter Outside 3-Points）：用于探测不完整的凸台类外圆特征（如带有平面或切口的凸台），同样通过探测三个点自动计算圆心，并设置为原点

04 角内/外特征测量循环

以下两种测量循环指令主要用于探测零件的角落特征：

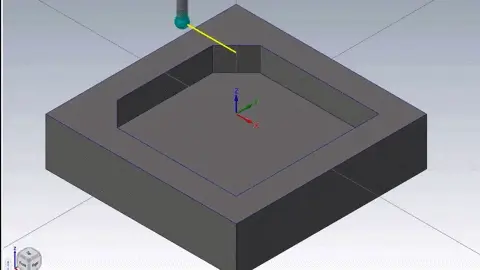

角外

角内

• 角外（External Corners）：用于探测零件外部角落特征（如凸出的直角），通过探测相交的两条边，找到它们的交点并将其设置为工件坐标系的原点

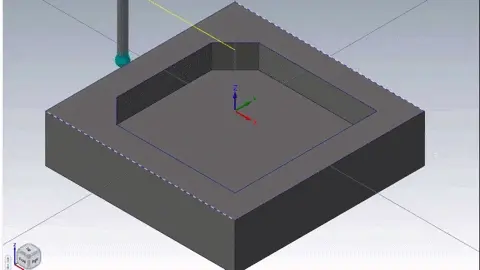

• 角内（Internal Corners）：用于探测零件内部角落特征（如凹入的直角），同样通过探测相交的两条边，找到交点并设置为原点

05 矩形凹/凸特征测量循环

以下两种测量循环指令主要用于探测零件的斜壁特征：

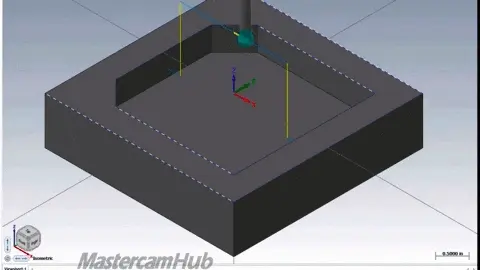

矩形凸台

矩形凹槽

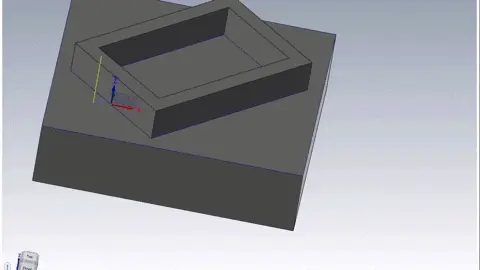

• 矩形凸台（Outside Angled Feature）：用于探测外部角落特征（如凸台特征），通过探测斜壁的两侧，自动计算中心线并将其设置为工件坐标系的原点
• 矩形凹槽（Inside Angled Feature）：用于探测内部角落特征（如型腔特征），同样通过探测斜壁的两侧，自动计算中心线并设置为原点

06 指定角度测量循环

指向角度（Point At Angle），通过设定测量轴、方向和角度，使探头垂直于斜面进行测量，从而定位参考面位置并设置为工件坐标系的原点

参数设置

无论使用哪种测量循环指令，以下参数都至关重要：

1测量高度：探头实际接触工件进行测量的 Z 轴高度

2安全距离：探头开始探测前与零件表面保持的缓冲距离，避免碰撞

3间隙高度：探头在各个探测点之间快速移动时的高度

4超行程距离（输出后处理代码时为 Q 值）：允许探头超过预期坐标而不触发报警的安全距离

5零点偏移（输出后处理代码时为 S 值）：指定要更新的工件坐标系编号

6抑制探头开/关：选择在多个探测循环间是否保持探头激活状态，可提升效率

7测量结果：建议启用，将探测数据写入控制器的自定义变量中，防止被后续循环覆盖，便于后续程序调用和数据分析

Mastercam 测量解决方案

兼容性强，支持广泛

Mastercam 的测量循环功能大大简化了从简单平面到复杂曲面的工件坐标系设定过程。通过精准的探针路径规划和丰富的参数设置，能够快速、精准地完成探测任务，是提升数控加工效率和质量控制水平的强大工具。掌握这些功能，让您的机床测头发挥最大效能！
