Mastercam 9.1多坐标系设置与编程指南

假如我们要一次加工２个甚至更多个相同零件时，每个产品对应一个坐标系，怎样从软件里面设置好，后处理出来的程序就有呢。当然如果我们不从软件里面操作，可以出一个坐标的NC程序，再复制粘贴，改相应的坐标系一样可以用，不过就是麻烦点。

我给大家分享我是怎么通过mastercam9.1软件里面的设置来实现的。只需要一条刀路，我们要加工几个相同的零件，从操作管理器把相应的刀路复制几条。这里我以一条线做刀路为例，出４个。

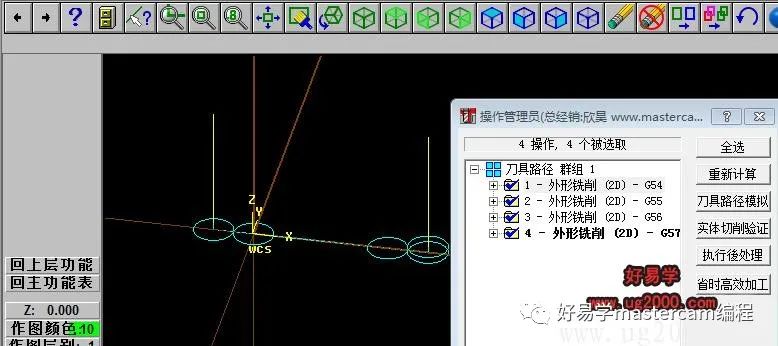

这里我做的是第一条刀路，下面三个是复制出来的。然后再修改。具体修改什么地方，看图。

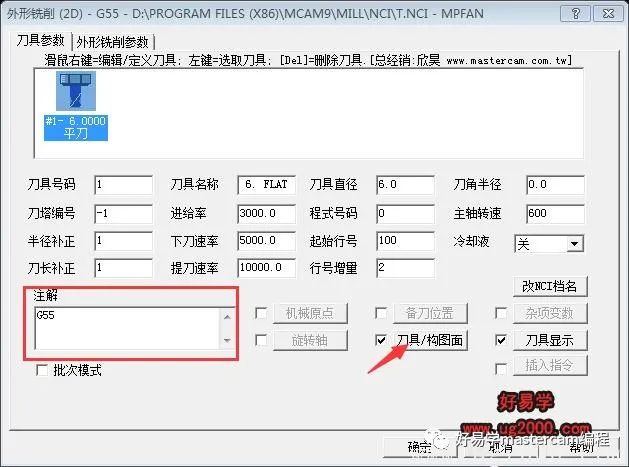

在注解这里我们可以备注，方便我们区分，后处理出NC程序会被打上括号，机器不会执行的(注释这里纯数字是不会出来的哦)。

再点击刀具/构图面，在里面进行设置

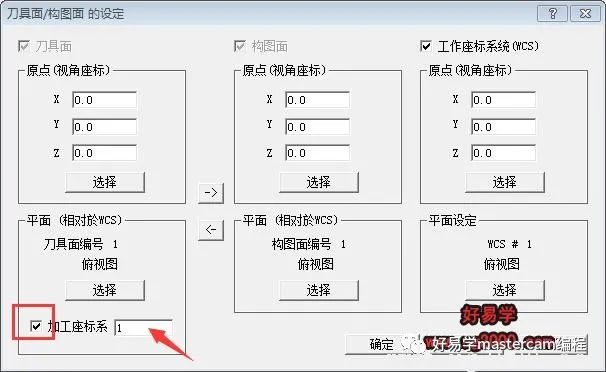

把加工坐标系前的勾挑上，再设置数值。0对应的G54，１对应的G55，２对应的G56……依此类推。大家可以试一下超过G59看会出什么坐标系来。

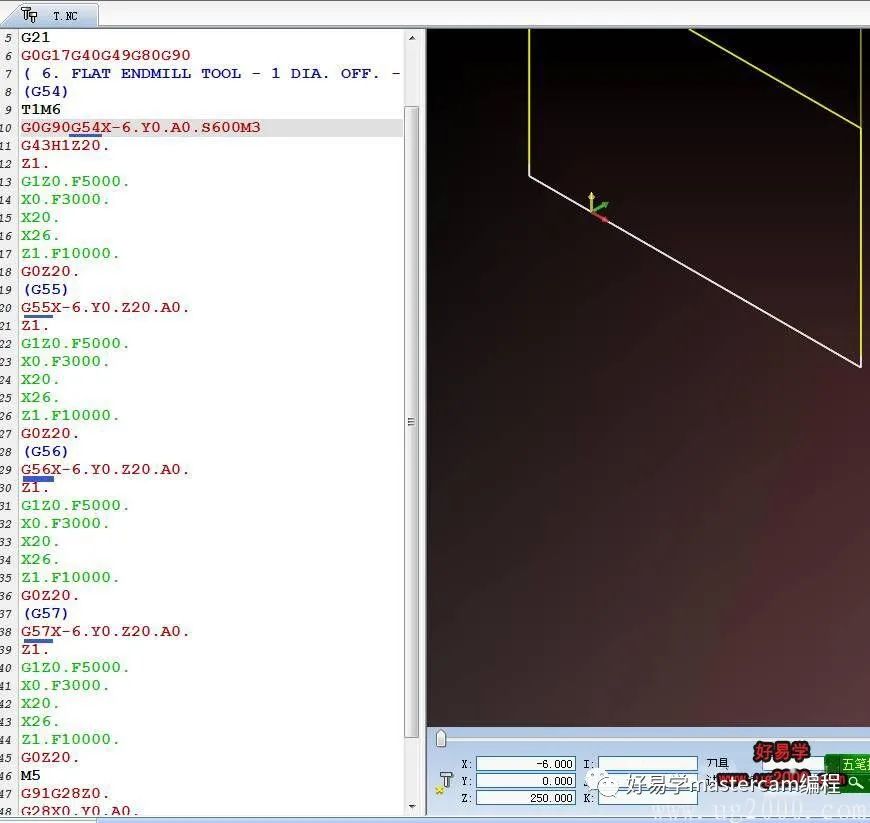

看看最终后处理出来程序结果。

本方法同样适合X版本软件。看完本文后，还会去手动复制吗？
