Mastercam X6五轴加工定位技术

阅读数 1371

五轴定位加工是一种最常见的五轴加工方式，这种策略使用的是三轴加工策略，不需要五轴联动，也不需要软件有五轴授权。

1.打开图形。选择五轴机床。

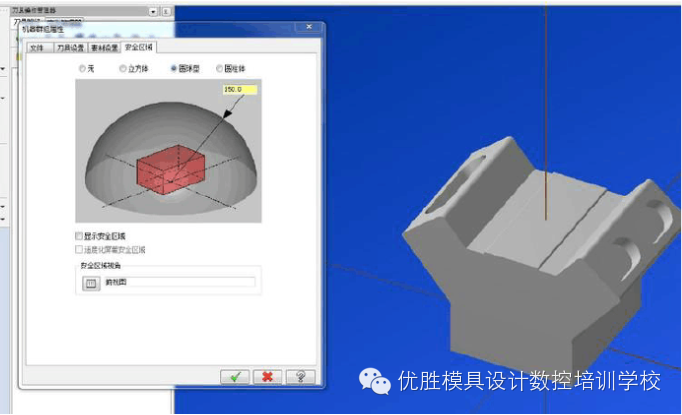

2.设置素材，设置安全区域。

与三轴你只要考虑Z轴位置不同，五轴加工时你需要考虑整个模型的范围，确保刀路连接的安全性。

3.选择平面命令，实体定面菜单

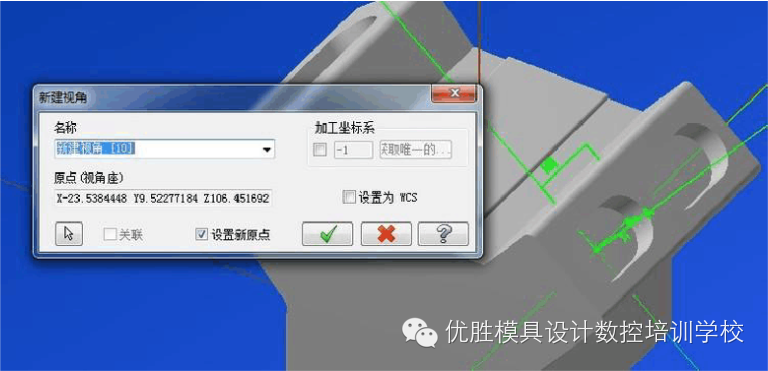

4.选择实体面创建一个坐标系。

5.创建个2D挖槽命令。选中边界。

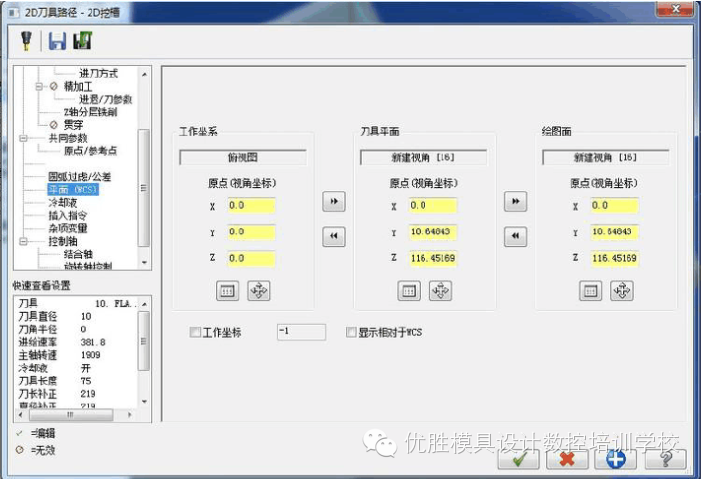

6.选择一把10MM的刀具 Z轴加工深度10，设置下加工参数，选择平面选项设置刀具平面为新建坐标。

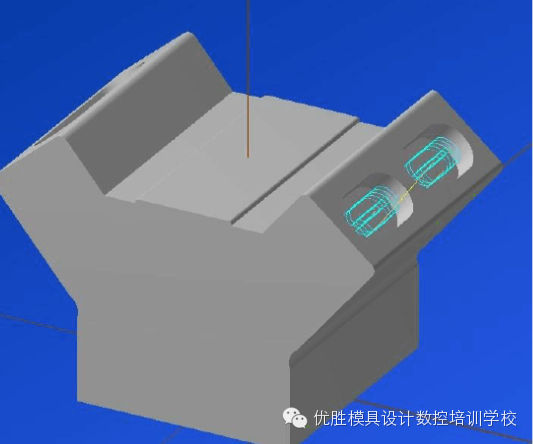

7.点击确定计算刀路。

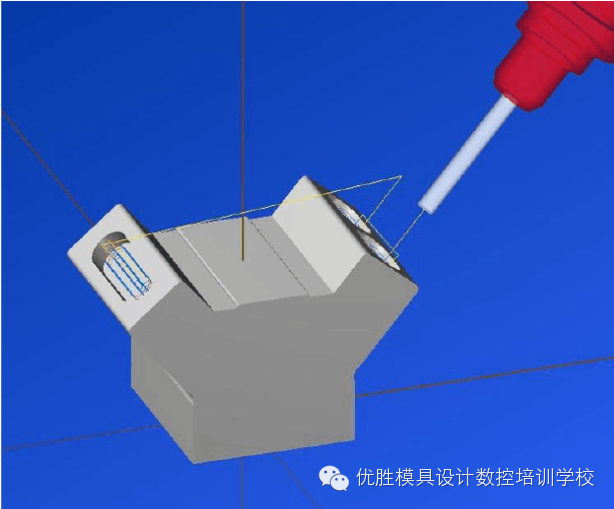

8.同理做好另外一面。

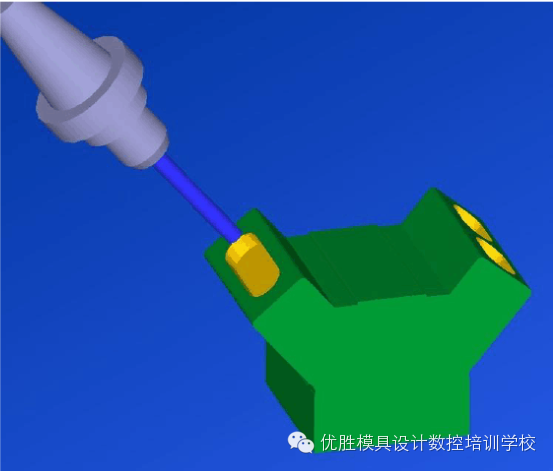

9.模拟仿真，后处理G代码。

后处理出代码

五轴定位完成。
