Mastercam一招解决夹具错位不用再反复调

在日常加工中，你是否遇到过这样的烦恼？一个复杂的铸件或毛坯被装夹在机床上后，你发现夹具或工件存在微小的角度偏差。它可能只歪了一点点，但就是这“一点点”，却让你陷入两难：

• 拆下重装？费时费力，而且很可能无法完全对准。
• 将就着干？轻则影响后续孔位、轮廓的精度，重则导致零件报废。

传统的“重装法”不仅效率低下，更依赖于操作工的经验和手感。现在，借助 Mastercam 强大的探测功能和坐标系旋转功能，你可以快速“诊断”并“矫正”这种错位，让加工精准无误。

微小的偏差，严重影响加工精度

想象一下，一个矩形工件本应与机床的X轴完美平行，但由于夹具的微小松动或装夹时的疏忽，它实际上与X轴形成了一个小小的夹角。这个夹角会导致什么？当你按照原始坐标系进行编程和加工时，所有在错误角度上的特征（如孔、型腔）都会整体偏移。即使偏差只有 0.5 度，在加工一个长零件时，末端的误差也会被放大到不可接受的程度。

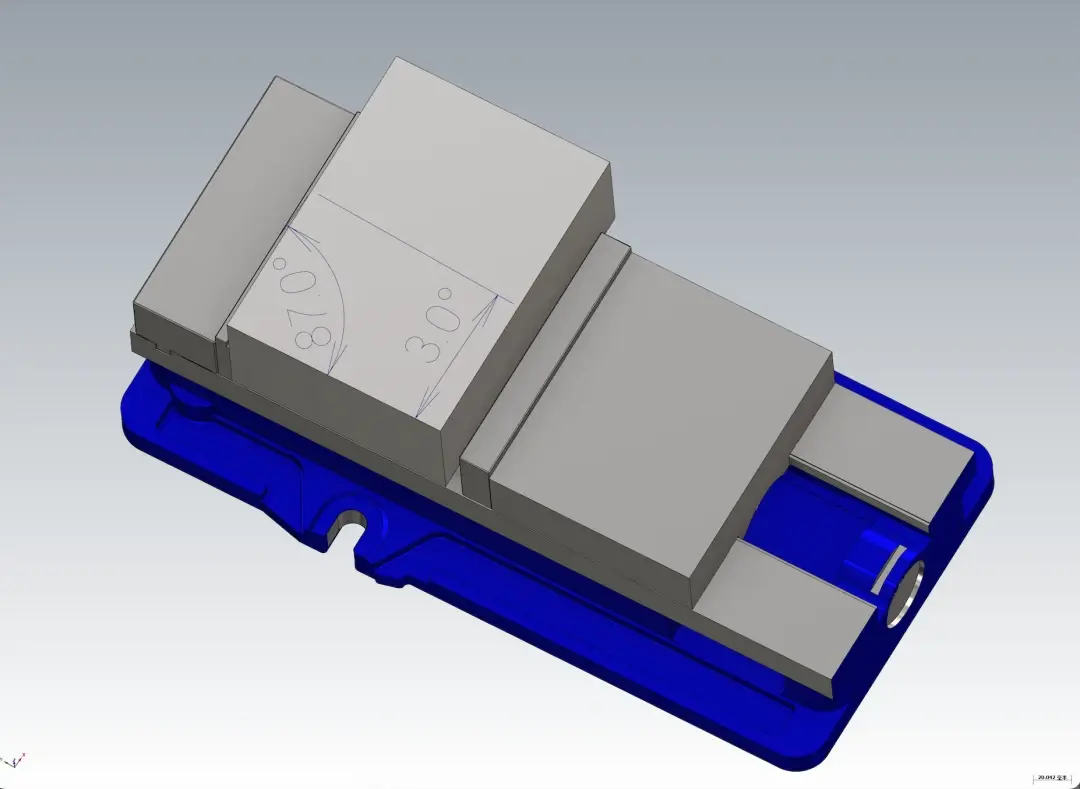

工件初始摆正

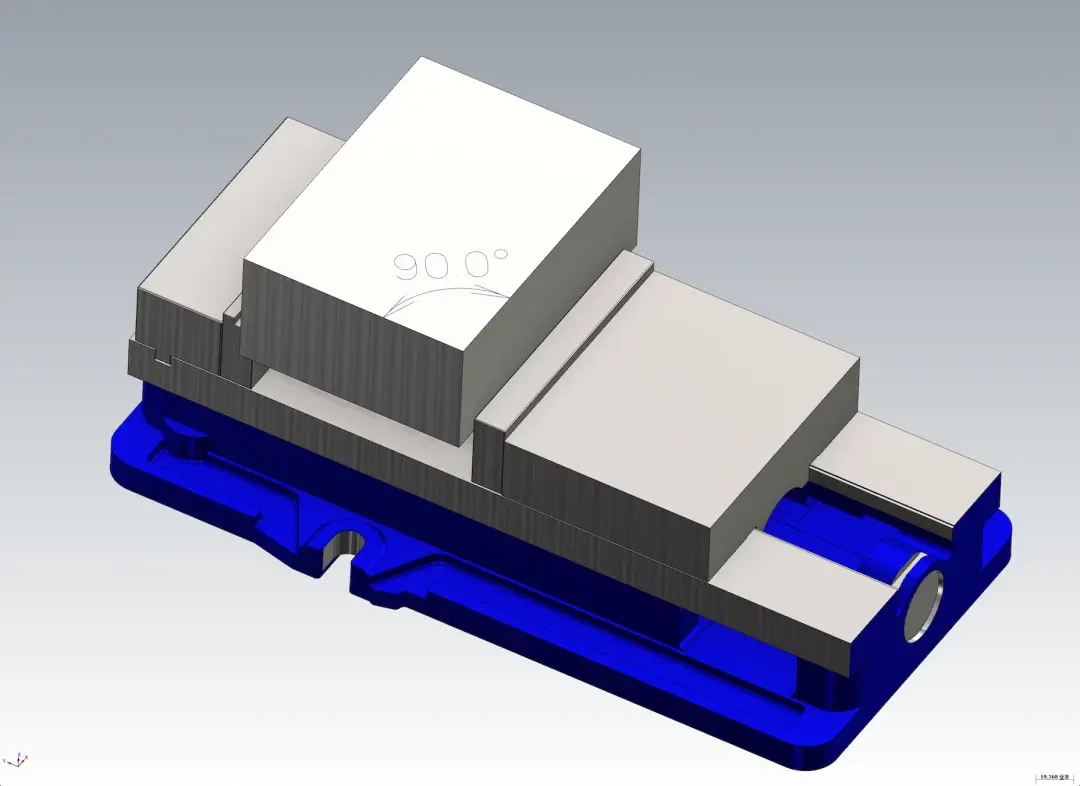

工件位置摆正

传统方法是：反复测量、手动计算、调整夹具，耗时且不精确。

Mastercam 智能解决方案

探测 + 坐标系旋转

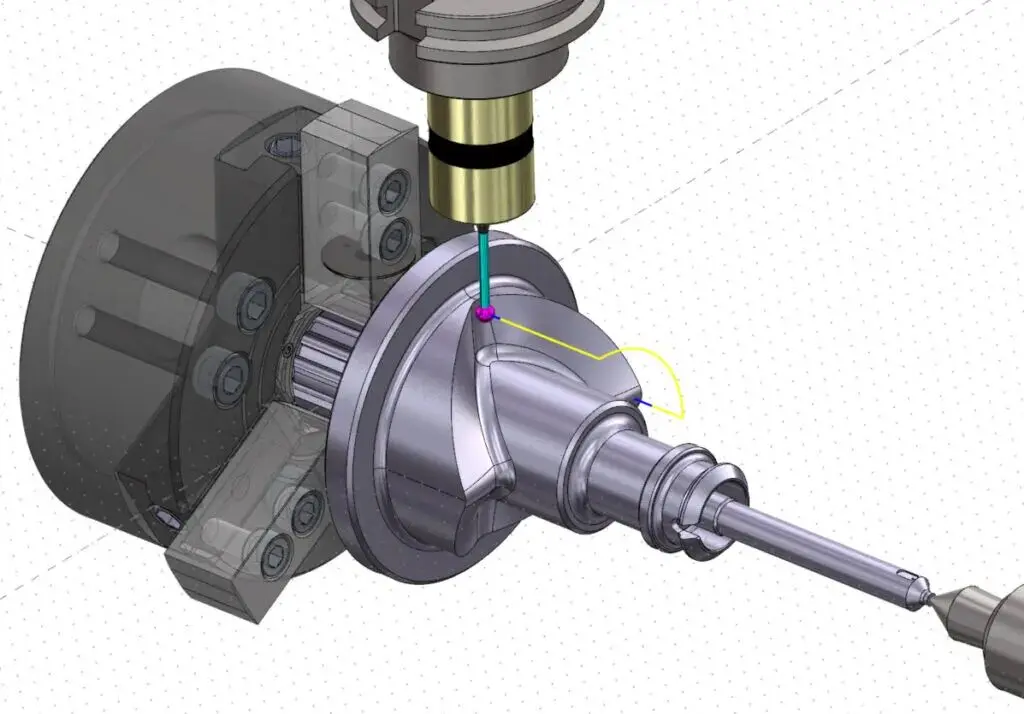

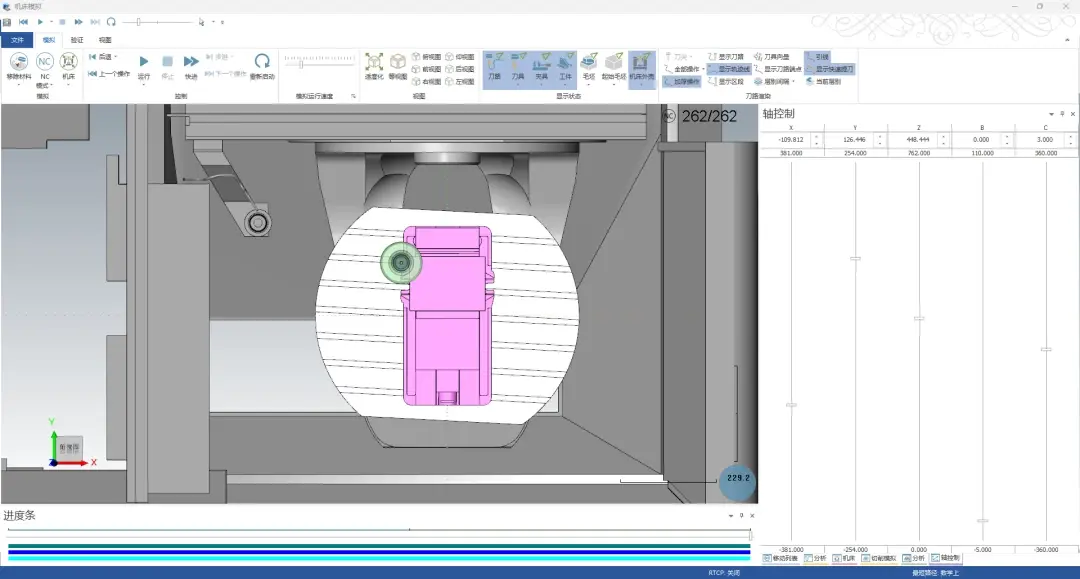

Mastercam 的探测模块提供了一套自动化、数字化的解决方案。其核心思想非常简单：

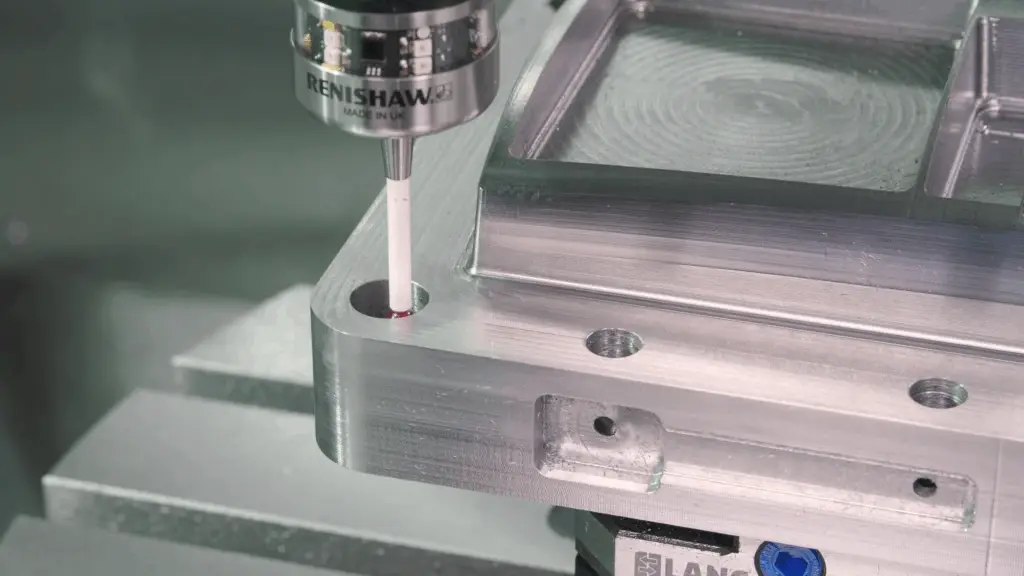

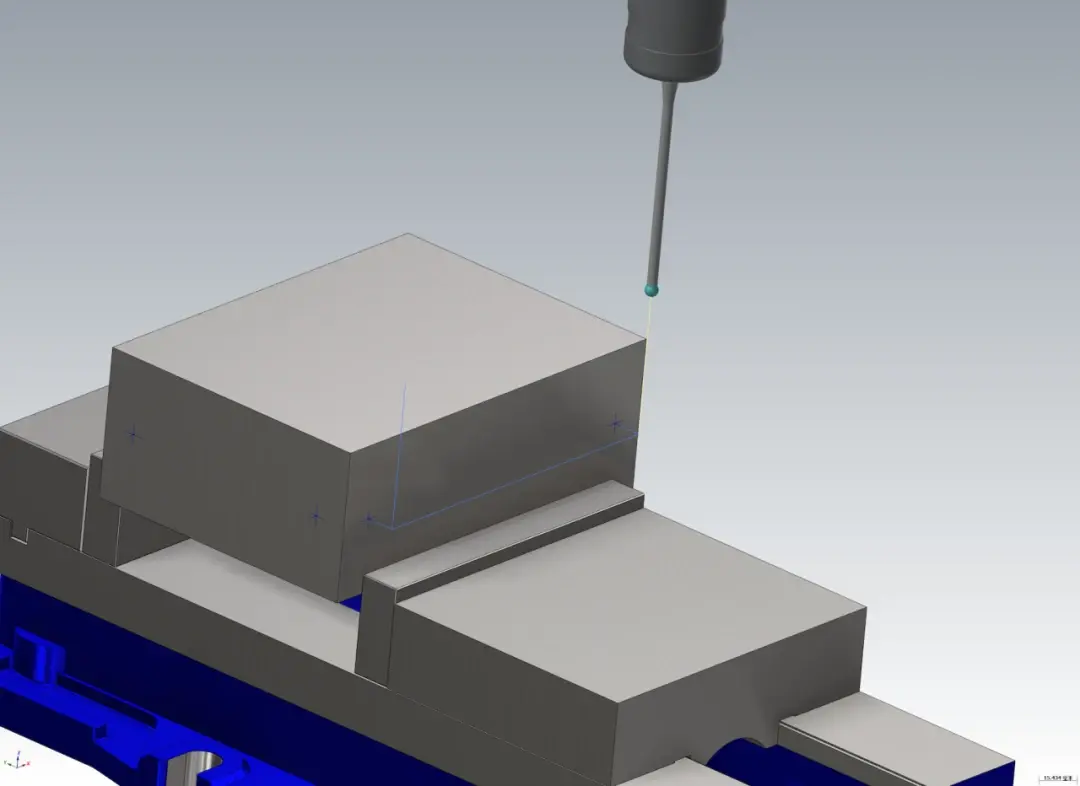

1.探测： 使用机床测头，在工作实际的两条边上（例如，相互垂直的两侧）分别采集多个点。

2.计算： Mastercam 会根据这些探测点，自动计算出一条最贴合的实际基准边。

3.自动“对齐”： 软件会比较实际的基准边与编程的理想坐标系（如 G54） 之间的夹角，并通过一个简单的坐标系旋转指令（G68） ，在 CNC 控制器中创建一个新的、旋转后的坐标系。

简单来说，就是告诉机床：“我知道工件放歪了，没关系，我们整个坐标系跟着你一起‘歪’过来，这样我的程序就能继续精准加工了。”

为什么说这一功能是“效率神器”？

• 极高精度： 摆脱了人为调整的误差，角度计算由测头和软件精确完成。
• 大幅节省时间： 无需停机、拆卸和重新装夹夹具，尤其适合大型、重型工件。
• 提升自动化程度： 是实现“无人化”或“少人化”生产的又一利器，程序自适应能力更强。
• 保护资产： 避免因基准错误导致的撞刀或零件报废，保护机床和工件。
•

夹具的轻微错位不再是令人头疼的难题。Mastercam将探测技术与坐标变换智能结合，把繁琐的体力活和脑力活变成了程序的自动执行。这不仅仅是解决了一个技术痛点，更是向智能制造和高效生产迈出的坚实一步。

立即探索 Mastercam 的探测功能，让您的机床拥有“自我修正”的智慧之眼！
