推力球轴承结构化网格划分，滚道处理

1、结构化网格划分思路

1-1、检查模型

1-1-1、观察模型（是否为对称模型，是否需要采用壳/线单元）

1-1-2、简化模型（去除非关键位置圆角，去除破面与多余线体）

1-2、绘制引导面网格

1-2-1、切分实体、平面、绘制引导线

1-2-2、划分二维网格

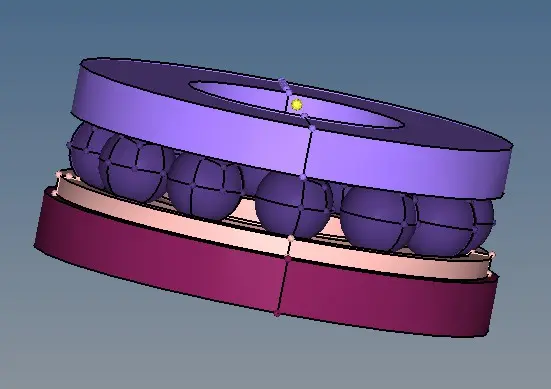

生成本案例采用模型如图1所示

1-3、体网格

1-4、检查网格

1-4-1、合并网格节点

1-4-2、检查自由边、T形边、网格质量

图1

2、轴承上环结构化网格划分

2-1、检查模型

轴承上环为轴对称模型，可以通过二维引导网格直接旋转扫掠获得结构化网格，去除非关键位置圆角后得到如图2所示

图2

2-2、绘制引导面网格

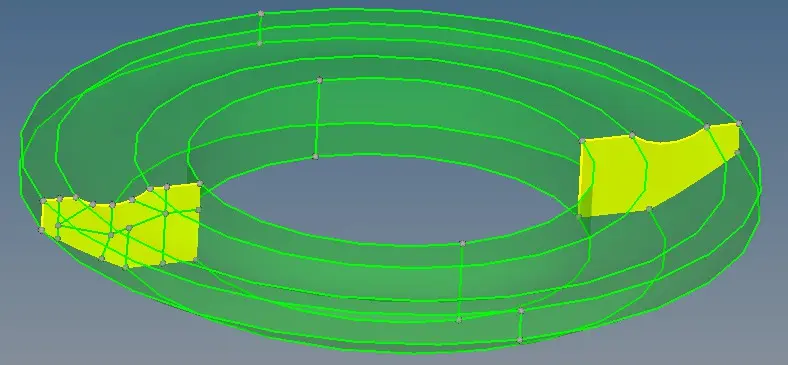

将轴承上环切分为两个实体，如图3所示

图3

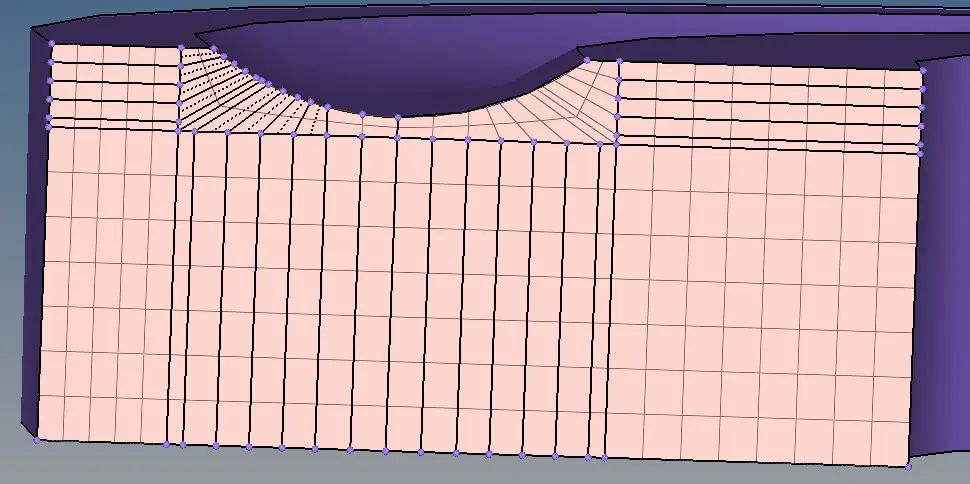

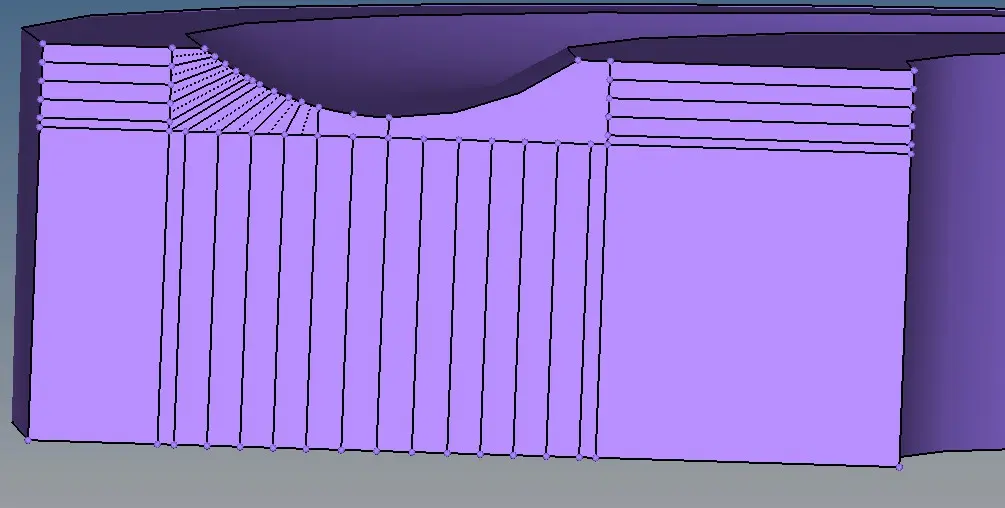

对引导面进行适当划分，划分后使用2D中的outomesh命令对引导面进行二维引导网格划分，如图4所示

图4

2-3、生成体网格

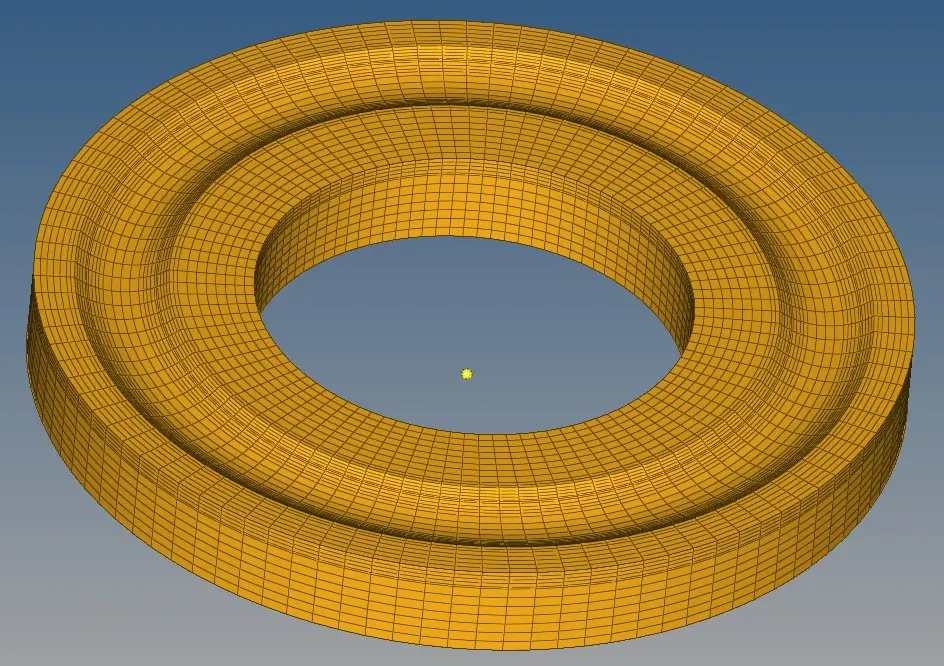

使用spin命令将二维引导面网格扫掠成3D网格，如图5所示

图5

2-4、检查网格

合并网格端面节点，同时检查有无T形边和自由边

3、轴承滚子网格划分

3-1、检查模型

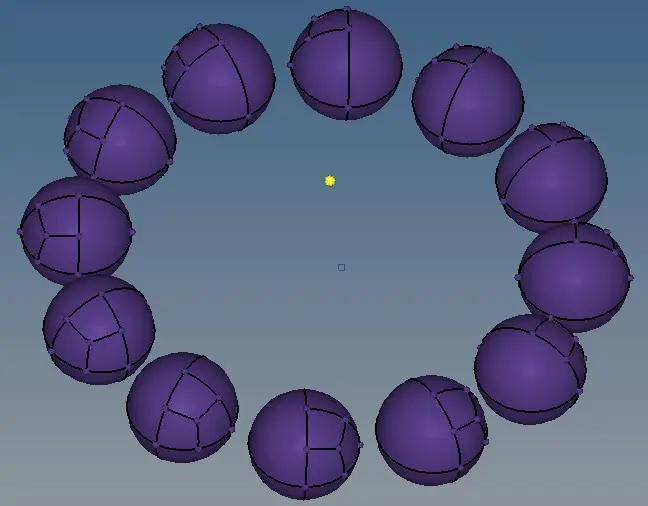

轴承滚子为轴对称模型，可以通过划分一个滚子网格旋转复制获得完整的零件网格，如图6所示

图6

3-2、绘制引导面网格

可以取球体八分之一模型进行切分，同时切分引导面，获得以下根模型，如图7所示

图7

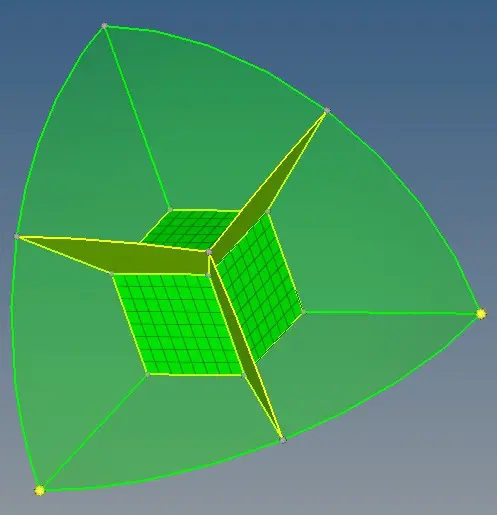

对引导面进行适当划分，划分后使用2D中的outomesh命令对引导面进行二维引导网格划分，如图8所示

图8

3-3、生成体网格

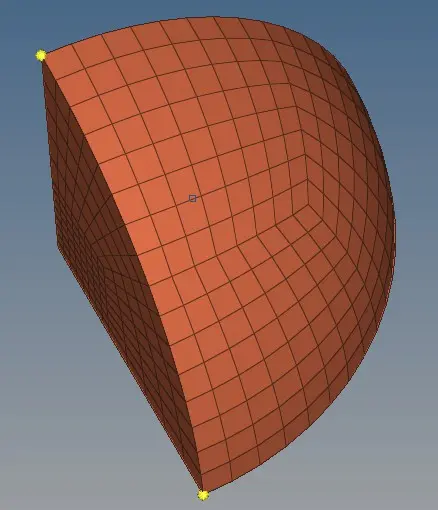

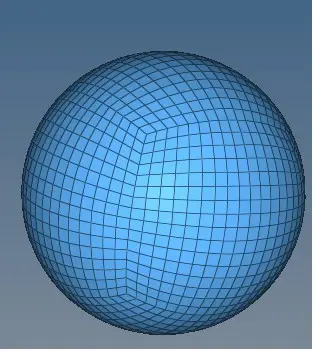

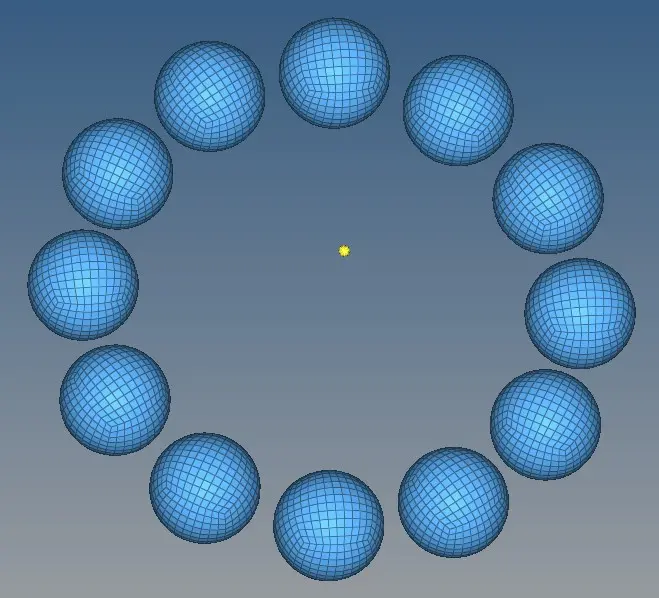

使用3D中solidmap命令生成实体网格，同时镜像复制，再旋转复制，如图9所示

图9

3-4、检查网格

检查有无T形边和自由边

4、轴承中环结构化网格划分

4-1、检查模型

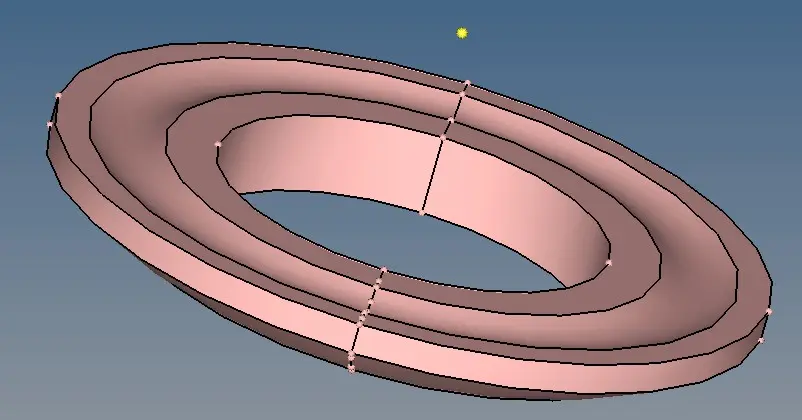

轴承中环为轴对称模型，可以通过二维引导网格直接旋转扫掠获得结构化网格，去除非关键位置圆角后得到如图10所示

图10

4-2、绘制引导面网格

切分轴承中环实体，如图11所示

图11

对引导面进行适当划分，划分后使用2D中的outomesh命令对引导面进行二维引导网格划分，如图12所示

图12

4-3、生成体网格

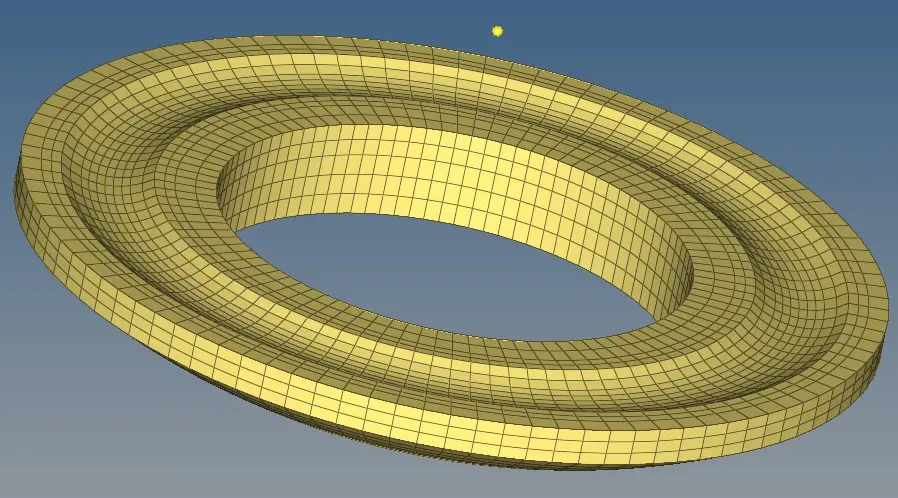

使用spin命令将二维引导面网格扫掠成3D网格，如图13所示

图13

4-4、检查网格

合并网格端面节点，同时检查有无T形边和自由边

5、轴承下环结构化网格划分

5-1、检查模型

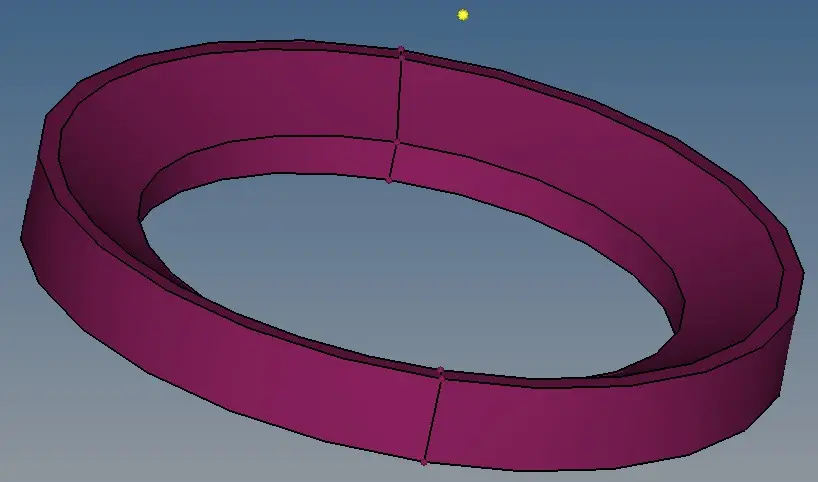

轴承下环为轴对称模型，可以通过二维引导网格直接旋转扫掠获得结构化网格，去除非关键位置圆角后得到如图14所示

图14

5-2、绘制引导面网格

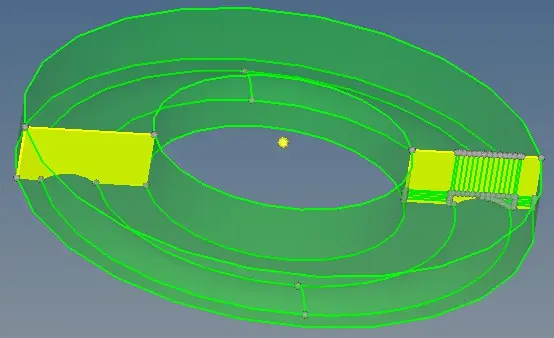

切分实体，同时绘制如图15所示二位引导面网格

图15

5-3、生成体网格

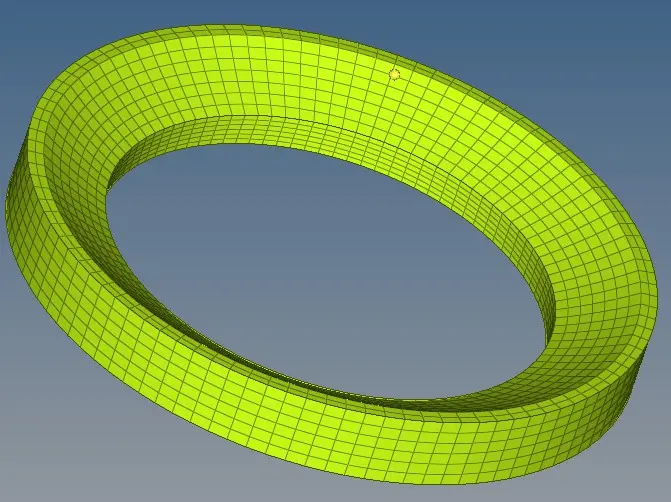

使用spin命令生成体网格，如图16所示

图16

5-4、检查网格

合并网格端面节点，同时检查有无T形边和自由边

6、最终模型

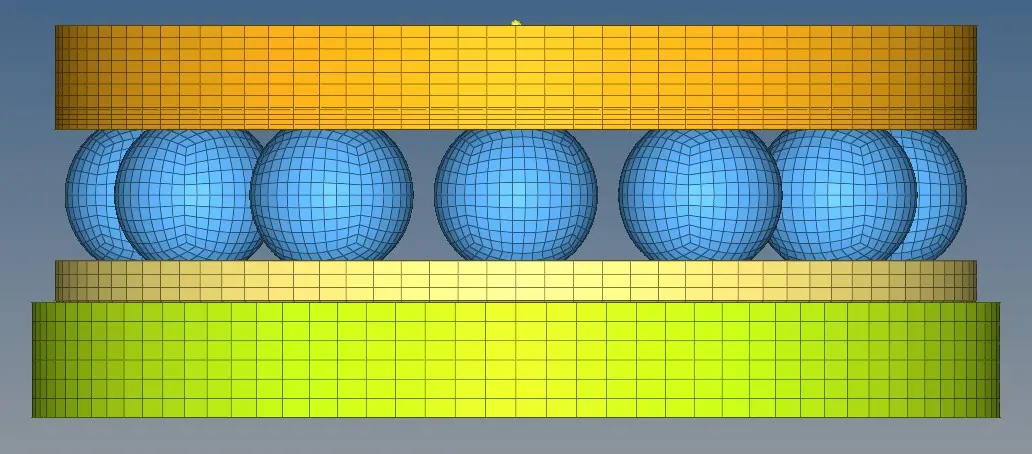

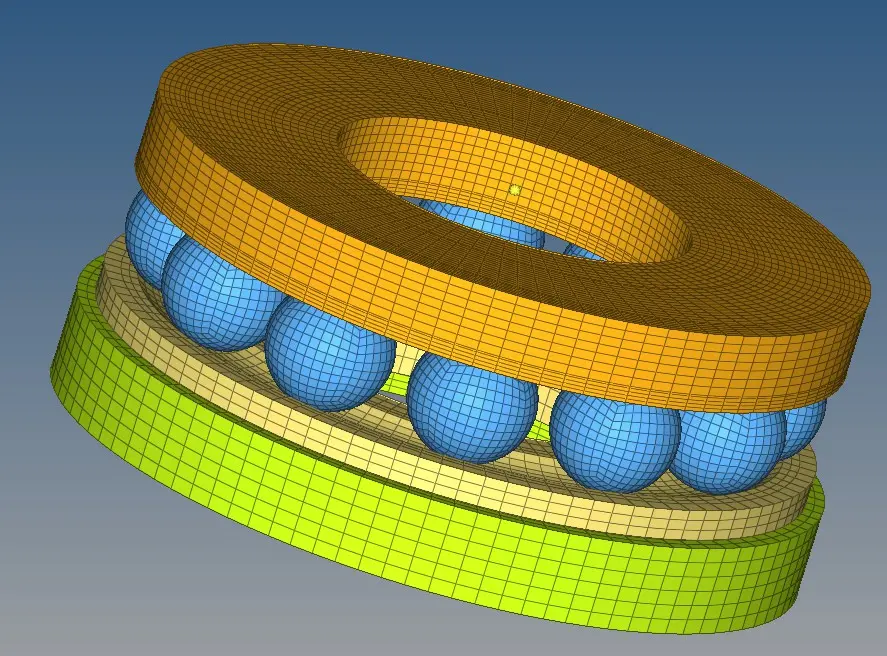

最终网格模型如图17所示

图17
