截止阀体结构化网格划分，六面体实操记录

✦✦

01

确定总体划分思路

1、检查模型

1.1 处理模型

1.2 切分模型

2、划分网格

2.1 划分2D网格

2.2 划分3D网格

3、检查体网格质量

3.1 检查网格自由边和T形边

3.2 检查网格质量

✦✦

02

本案例使用模型

图1

✦✦

03

开始划分网格

1、检查模型

1.1 处理模型

去除相应的圆角、倒角等一些小特征，将模型进行相应的简化。

1.2 切分模型

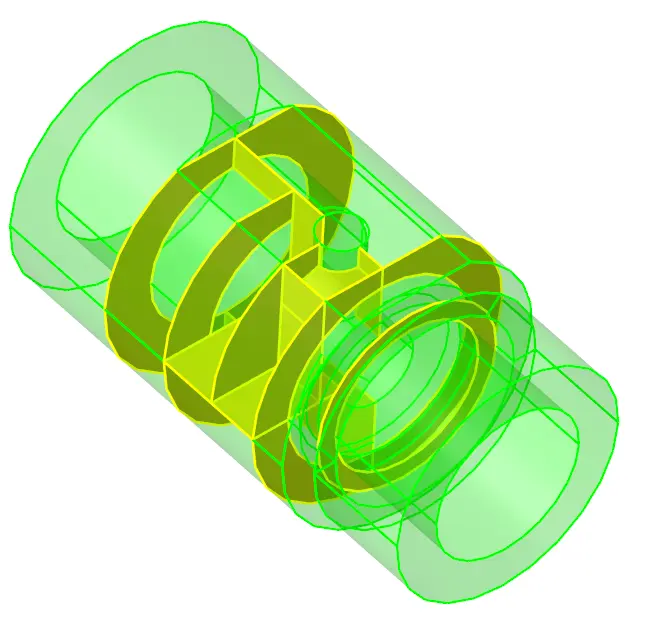

根据模型的几何构造可以将模型切分成相对简单的几何体，此模型可以先将其切分成两端和中间段三部分。主要是中间区域特征较多，尤其是孔的区域和平切口区域需要做进一步的切分。切分后的模型如图2所示。

图2

2、划分网格

2.1划分2D网格

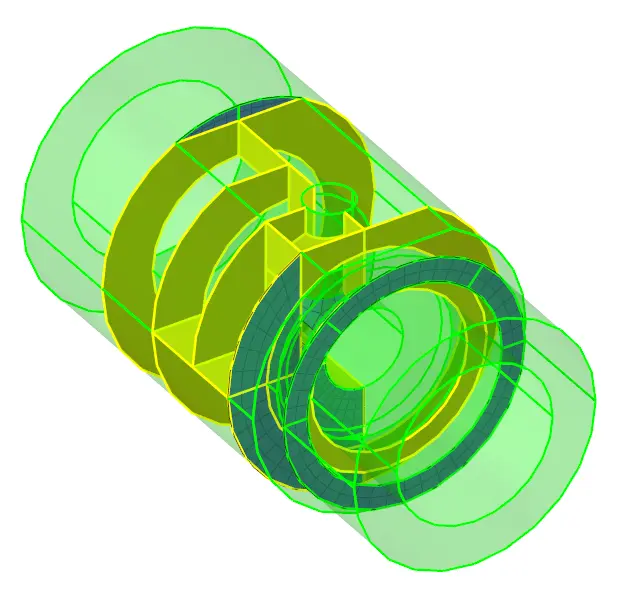

对切分后的区域进行2d网格的划分，这里注意各个区域网格生成的次序，首先可以从孔区域来生成网格，依次向外生成网格。这里的2d网格是为了辅助生成3d网格，划分后的2d网格如图3所示。

图3

2.2划分3D网格

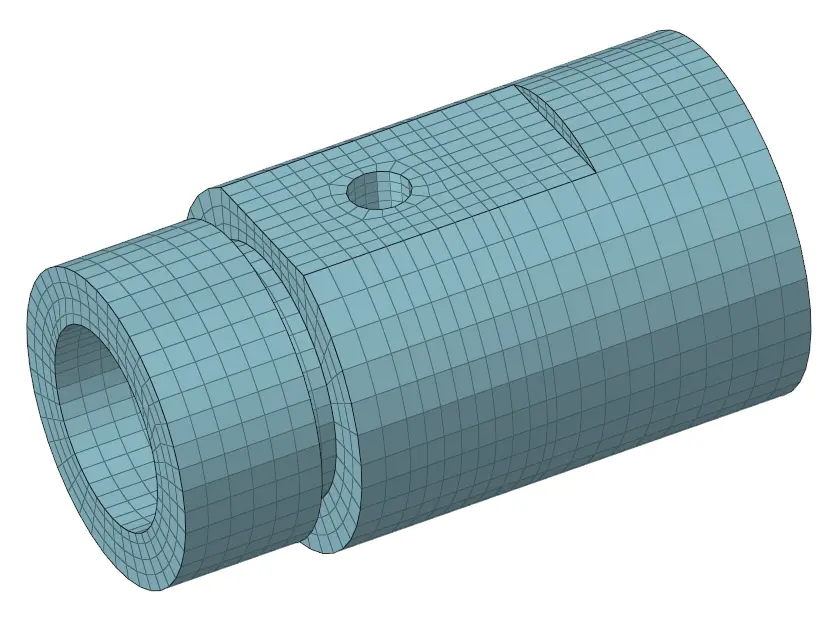

根据上步生成的2d网格通过solidmap和darg命令依次生成相应的3d网格，最后整体的网格模型如图4所示。

图4

3、检查网格质量

3.1检查自由边和T形边

通过Tool>faces命令抽取实体网格的表面网格，将实体网格隐藏后再使用edges命令对抽取的表面网格进行自由边与T型边的检查，保证最终没有自由边和T型边。

3.2检查网格质量

根据网格质量表格检查实体网格质量。

数据来源：《机械产品结构有限元分析通用规则》，国标GB/T 33582-2017。

3.2.1最大倾斜度

检查结果，最大倾斜度为0°，低于设定值60°。如图5所示。

图5

3.2.2长宽比

检查结果，有84个单元的长宽比超过了设定值5，占比为1%，其中最大长宽比为6.33。如图6所示。

图6

3.2.3网格最小角度

检查结果，其中有180个单元的最小内角小于设定值40°，占比为1%，其中最小内角为24.89°。 如图7所示。

图7

3.2.4网格最大角度

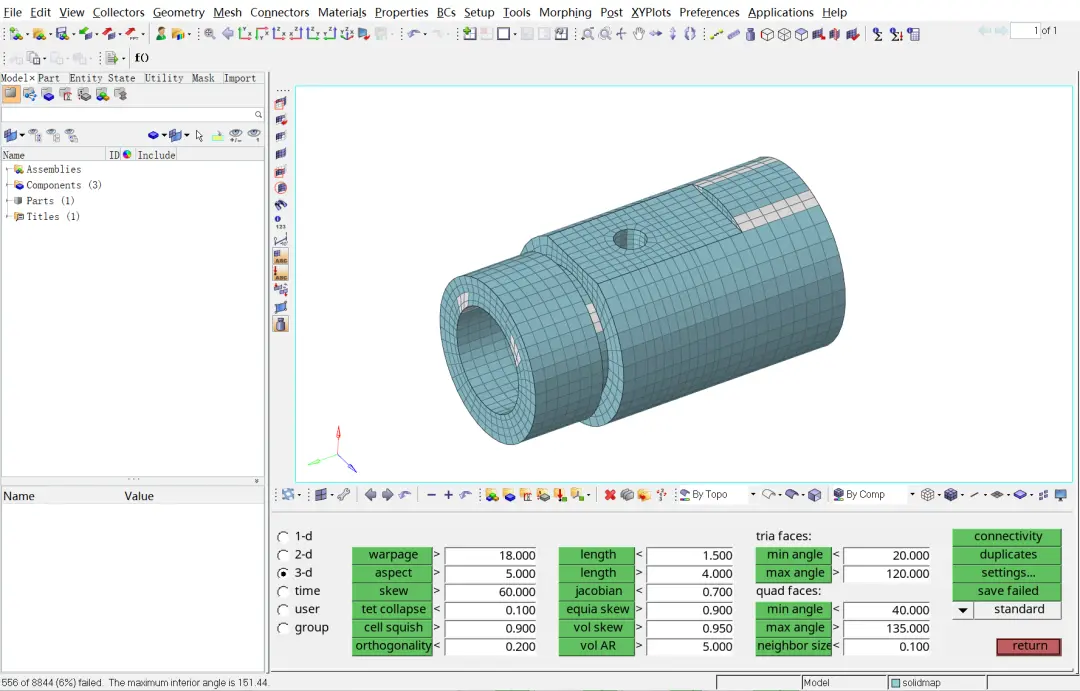

检查结果，其中有556个单元的最大内角大于设定值135°，占比为6%，其中最大内角为151.44°。如图8所示。

图8

3.2.5网格最大翘曲率

检查结果，最大翘曲率为8.42，低于设定值18。如图9所示。

图9

至此截止阀体结构化网格全部划分完成。

注：本案例只适用于学习，不具有实际工程意义。
