用Tcl脚本批量导入节点坐标，附脚本文件

本文介绍如何使用Tcl脚本，在Hypermesh中批量输入节点坐标。通过详细的步骤说明、代码示例和图片展示，您将学会如何使用该脚本，自动化批量输入节点坐标。

1. 在Hypermesh中利用Tcl脚本批量输入节点坐标案例的问题描述

在工程仿真和分析领域，可能需要输入节点的坐标等信息。如果节点输入的数量较少时，手动输入坐标还可以应对；但是，当输入的节点较多时，手动输入节点坐标是一项繁琐且容易出错的工作。因此，需要一种自动化的方法来批量输入节点坐标。（如果需要提取Abaqus的odb文件中Set节点，可以参考技术邻官网往期帖子：利用Python脚本批量提取Abaqus的odb文件中Set节点集 初始节点坐标、指定Step下的变形量、变形后节点坐标_CAE Abaqus提取odb-技术邻 (jishulink.com)）

2. 实例展示

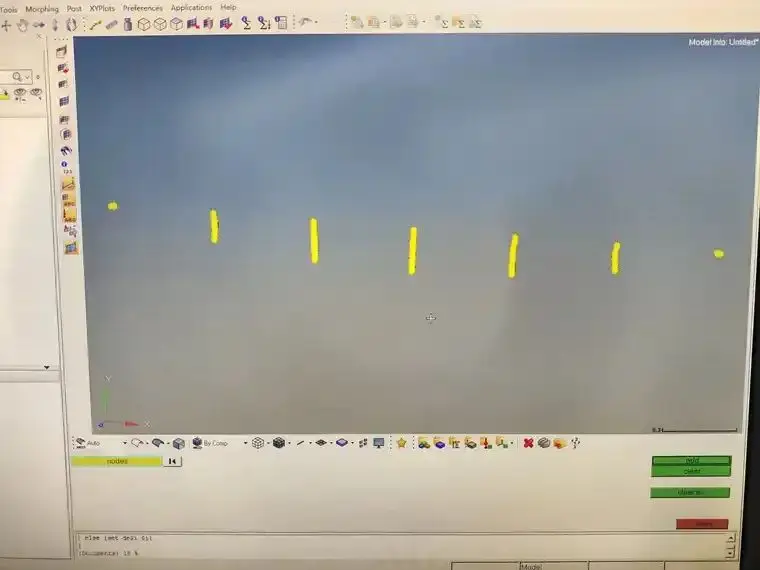

该图片展示为：使用Tcl脚本，批量导入节点到Hypermesh中。

3. Tcl脚本使用方法

3.1运行前注意事项

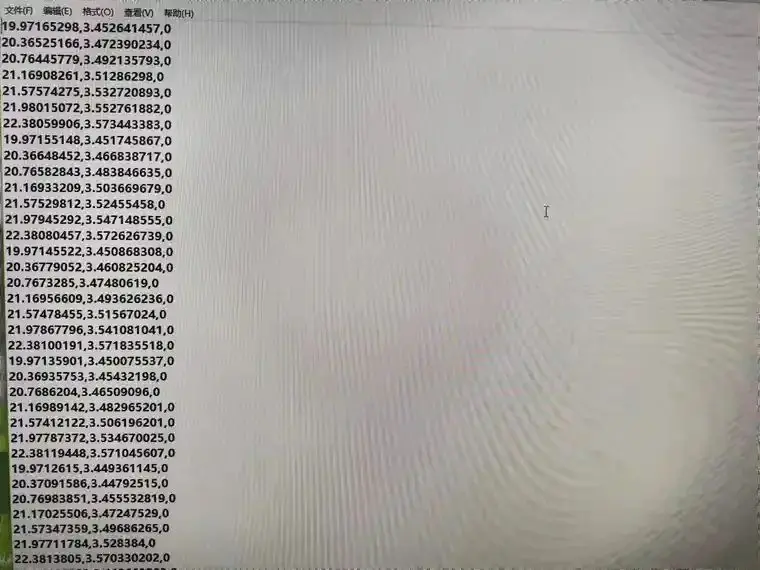

在运行脚本前，需要一个.txt格式的文件，文件包含如下信息：

1.先得到节点坐标，并且需要将节点坐标以（X，Y，Z）方式进行排序

2.每个节点坐标设置为一行

3.X、Y、Z之间已英文逗号隔开

3.2使用脚本代码

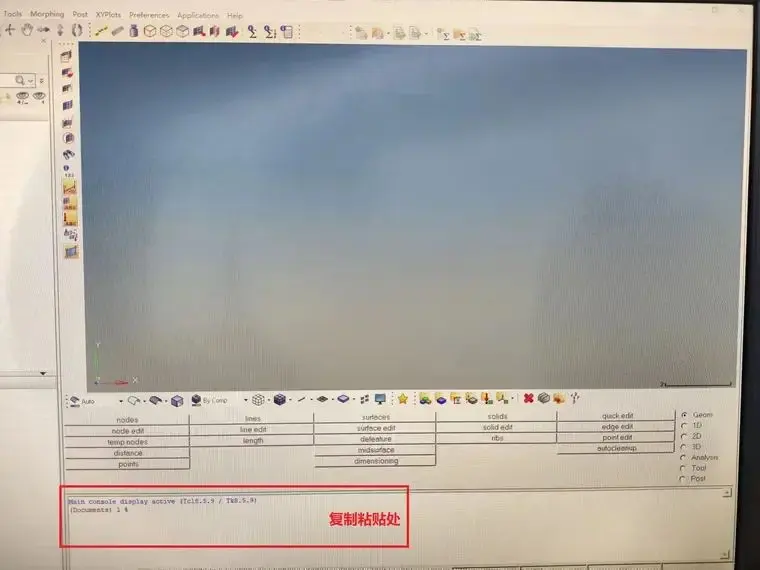

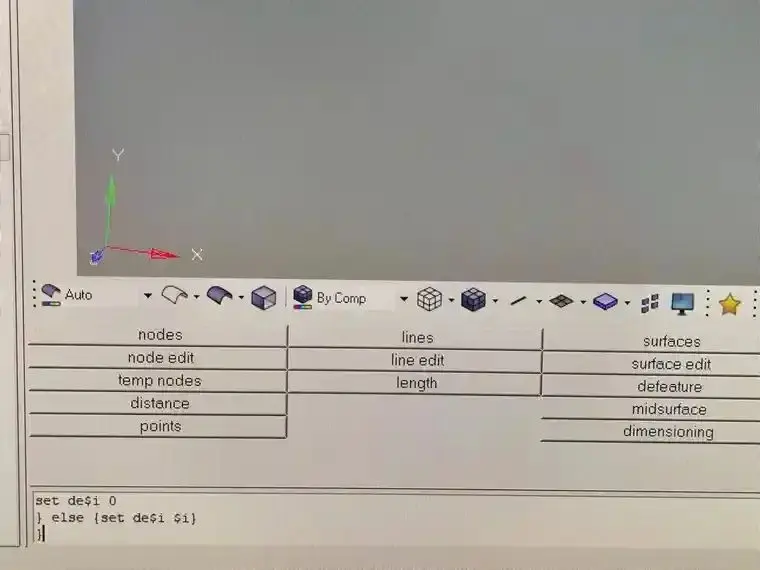

将Tcl脚本代码（附件1：Tcl-批量输入节点坐标脚本）复制到Hypermesh代码行中。

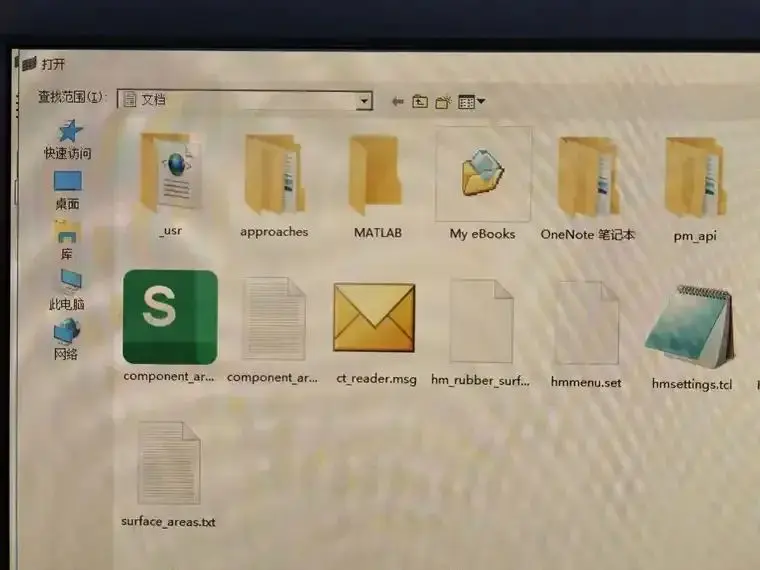

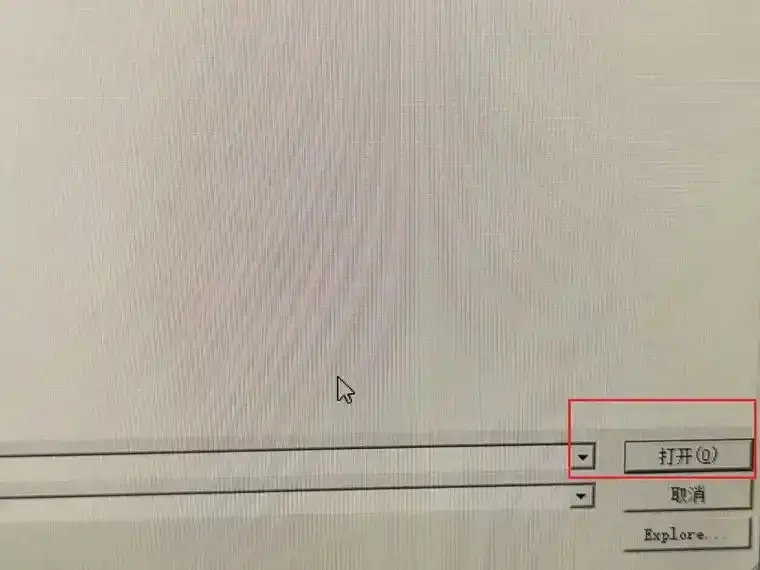

粘贴后，敲击Enter键，进入选择文件对话框。选择我们设置好的.txt文件即可。

节点按照txt文件设置的X，Y，Z坐标输入到Hypermesh中。
