FLUENT入门笔记1-软件启动

  Fluent的启动方式主要包括两种：在FLUENT应用程序直接启动还有Workbench中启动，启动后的界面如下图

Dimension代表几何模型的维度，可基于实际分析模型进行选择;

Options下面有Double precision和Display Mesh After Reading等选项;其中Double precision选项代表双精度，不选择的话默认单精度进行计算。Display Mesh After Reading代表Flunet软件读取网格后在软件操作界面显示几何模型的网格；

Parallel(local Machine) Solver Process输入的是并行计算核数，由计算机配置决定；

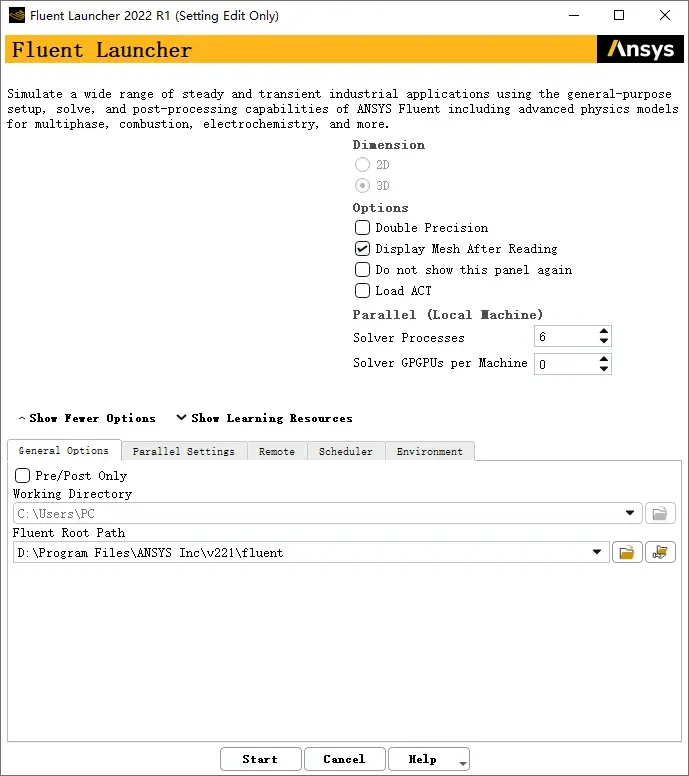

Show more options在General Options-Working Directory中进行工作目录的设置，工作目录为计算文件保存的位置，工作目录中不能有汉字

Fluent软件启动界面及工作目录的选取

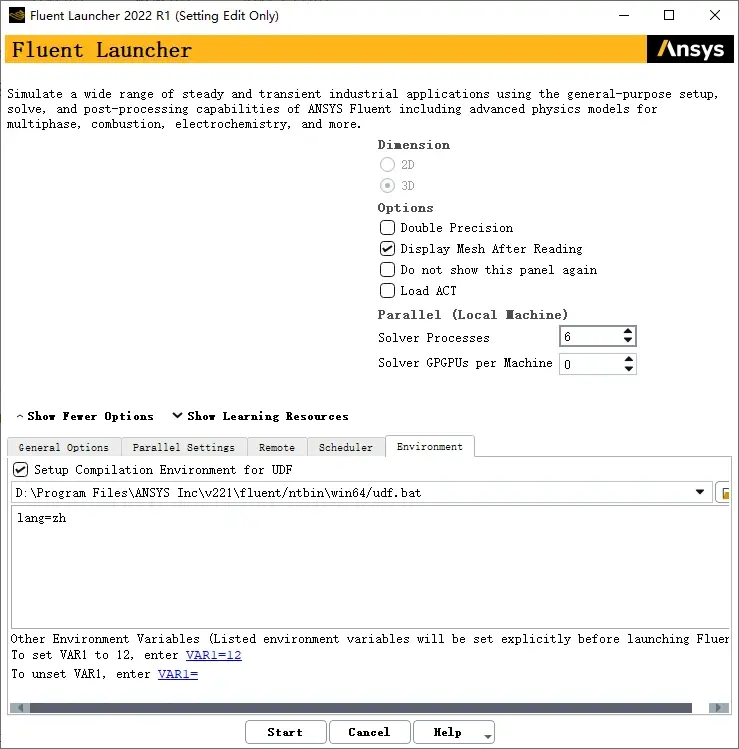

  将Fluent界面显示切换为中文可在下图设置，Show more options-General Options-Environment中输入“lang=zh”即可，在完成上述设置后点击Start按钮启动Fluent软件。

Fluen中文显示切换

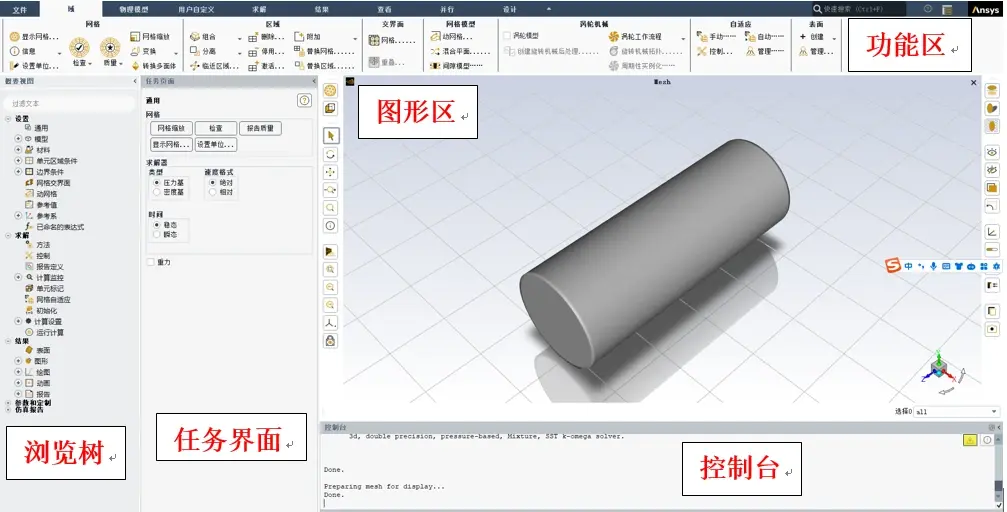

下图为打开Fluent软件后的操作界面，Fluent软件操作界面主要可以分为以下几个部分:

功能区：具体包括“文件”“域”“物理模型”等菜单或选项卡，可以对相应功能进行详细设置

浏览树:是功能区的详细分类，方便操作设置

任务界面：可以对模型进行详细参数设置

图形区：可以进行网格显示、残差曲线显示以及结果分析等

控制台：可以显示网格信息，计算的详细残差值，以及与Fluent软件进行交互设置，例如优化网格、激活未显示模型等

Fluent软件操作界面
