‌Fluent学习笔记（四）：2D模型导入实战操作‌

下载了DesignModeler的PDF，全英文。

认真看了一下全是软件功能介绍，所以还是没有懂，不知道怎么画。

在B站认真看了一下视频，并且实践可行的一个2D模型导入方法。

Step1:

打开'Autocad画好平面图。（这个我会）

Step2:

Autocad选择面域 。（不知道是不是必需）

Step3：

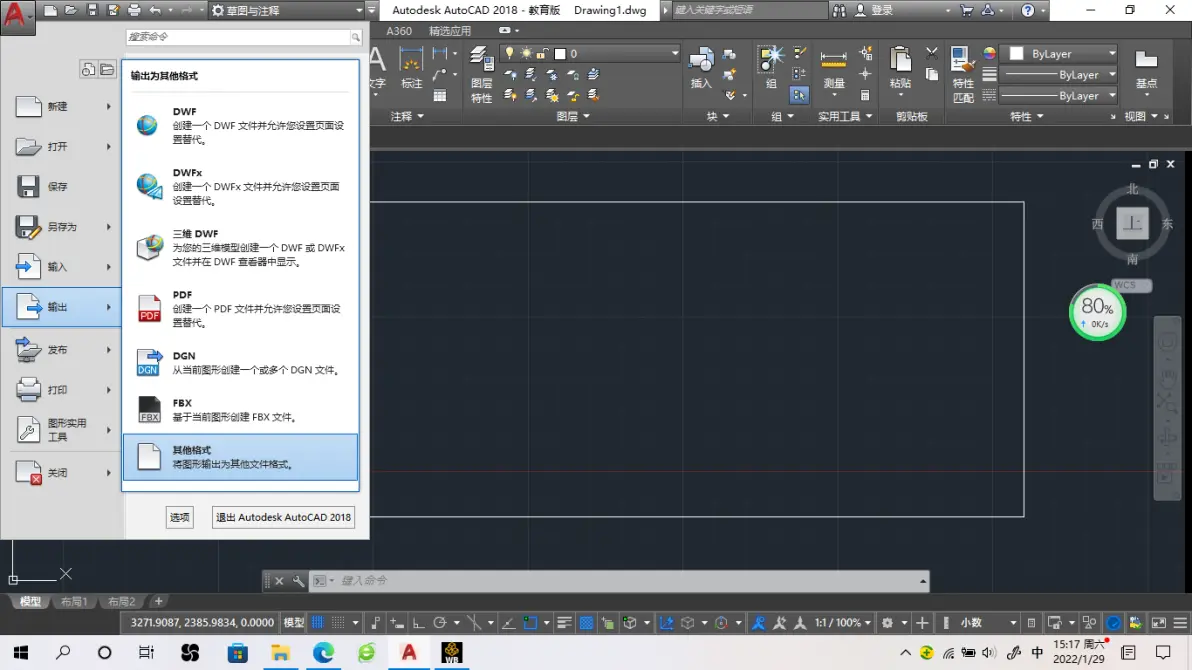

将选择输出为.sat文件。

Step4：

打开Ansys Workbench，选择几何结构

之后选择新建DesignModeler（不要specialclaim），选择2D

Step5:

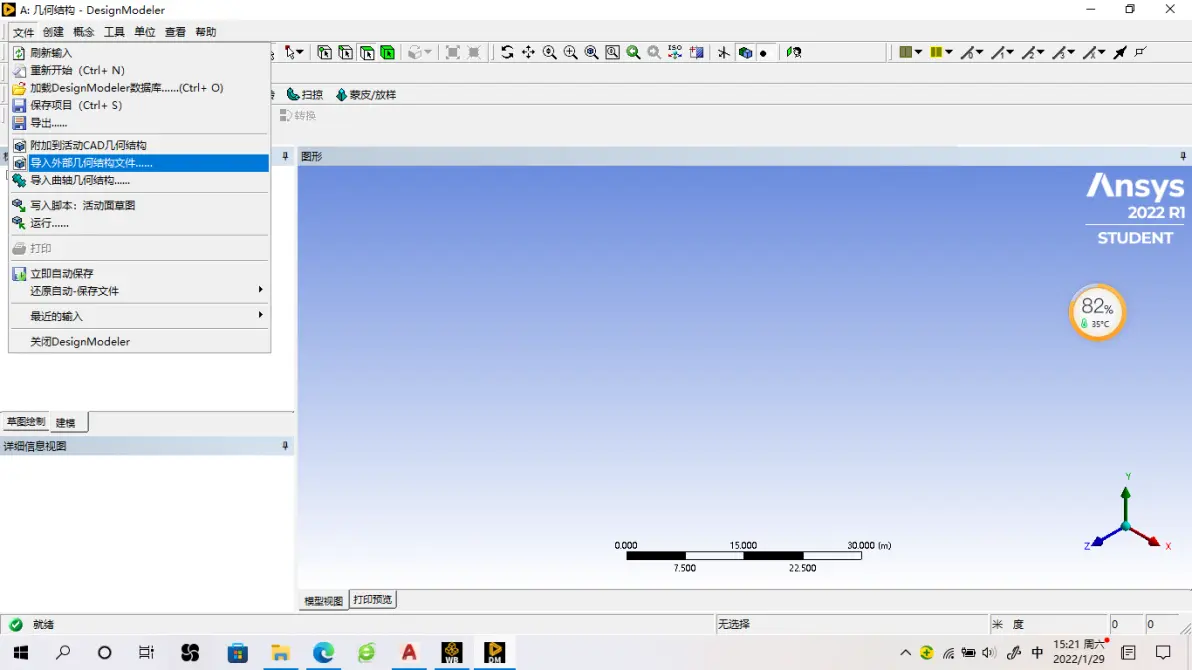

在DesignModeler里面import已有的几何结构，打开刚才的 .sat文件

Step6：

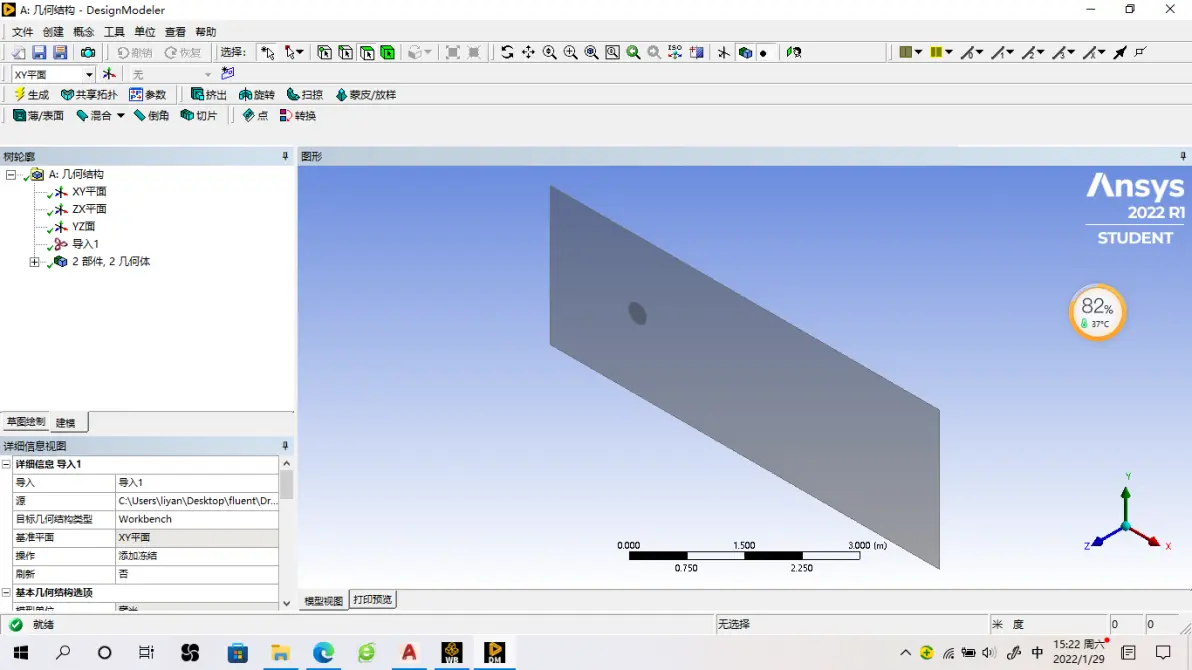

导入后点击生成 （有个闪电的）

最后模型 导入成功。

最后感慨一下，我也是不容易。光这点东西开了两台电脑，折腾了一个上午。
