Ansys Workbench叶片流体和结构强度的耦合分析案例详解（附源文件和计

本实例主要讲解了一下在Ansys Workbench中流体和结构的耦合场分析，如何通过叶片创建功能BladeGen建立叶片，如何通过turbogrid划分结构网格，以及在CFX中的旋转动网格的设置，然后将结构导入到结构分析中进行结构强度的耦合，获取需要的变形量，应变等。

直接上图：

1.在Ansys Workbench中建立叶片流体和结构强度的耦合分析流程，如图所示

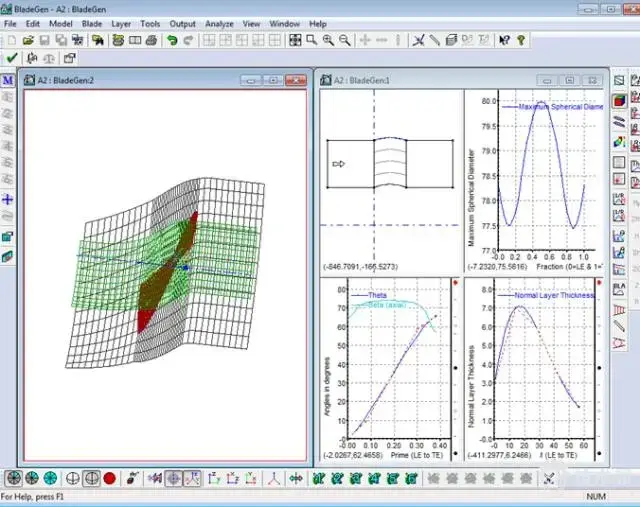

2.在Blade中建立叶片的相关参数，具体意义可以通过后面导入的DM进行理解，主要是投影面的尺寸相关设置，如图所示

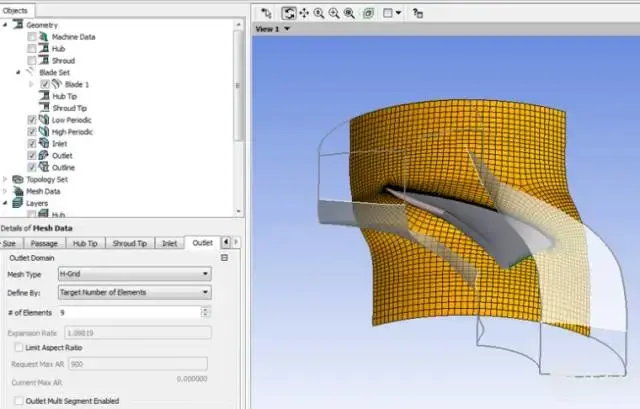

3.在Turbogrid划分网格，划分的网格如图所示，自动建立了相关的进出口和命名等

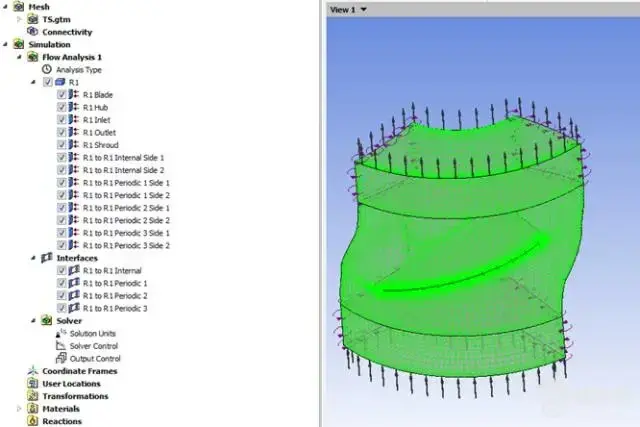

4.在CFX中使用Tubor mode进行叶片流体向导设置，完成后的结果如图所示

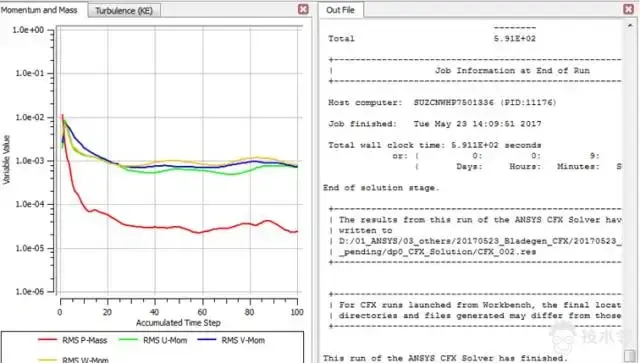

5.点击Solution求解计算，收敛图如图所示

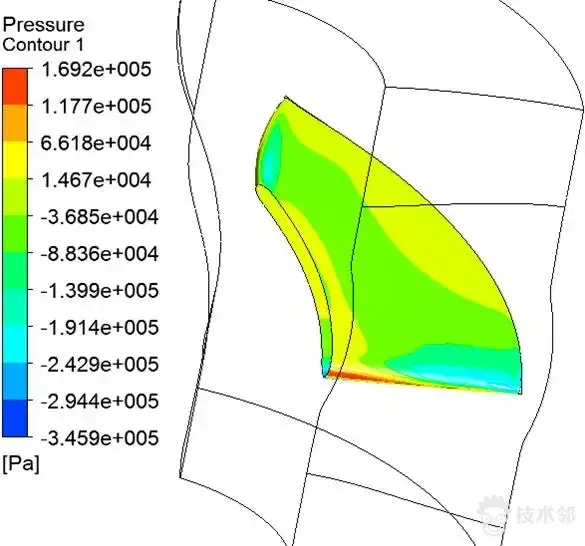

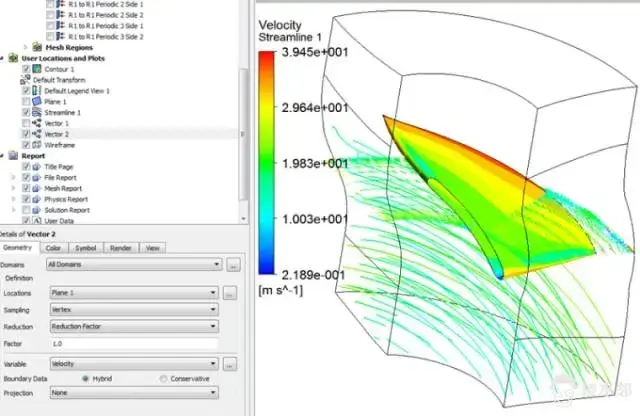

6.点击Results提取结果，流线图和压力图如图所示

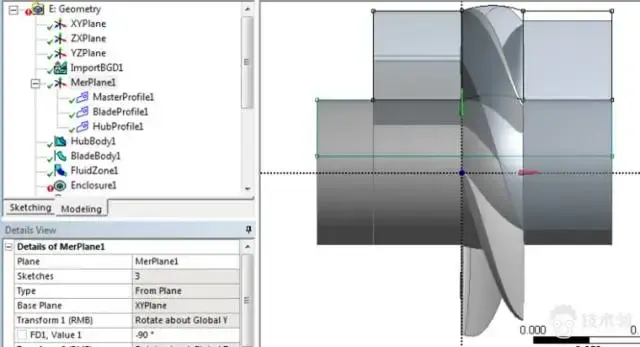

7.双击DM建立模型，注意此时一定要先建立链接，否则不会导入模型，不会出现相应导入Blade的工具栏，如图所示，导入模型如图所示.

查看相应的建立流程可以更好的理解Blade的尺寸设置意义

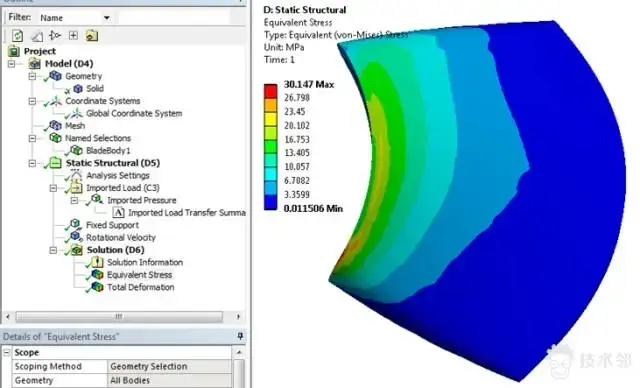

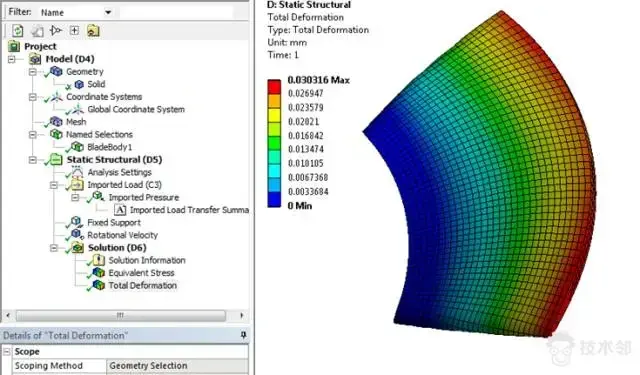

8.点击structure模型，读取流体分析的压力结果，设置旋转惯性和边界条件，提取相应的变形和应力结果，如图所示

该实例可以较好的在ANSYS Workbench中完成叶片流体和结构强度耦合场的仿真，获取相应的流程和仿真方法。
