FLUENT单孔双U型地埋管换热经典案例

01案例介绍

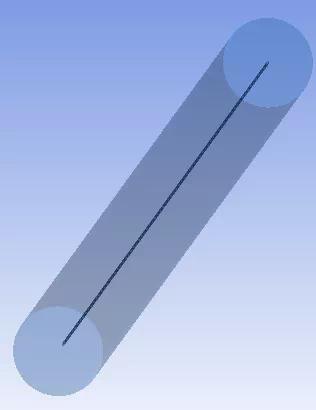

如下图所示U型地埋管（地埋管换热器采用单孔双U管）。地埋管地下温度17.9摄氏度，埋管采用单孔双U管，钻孔孔径D150mm，钻孔有效深度120m。夏季供回水：35、30摄氏度，运行860小时。

02网格情况

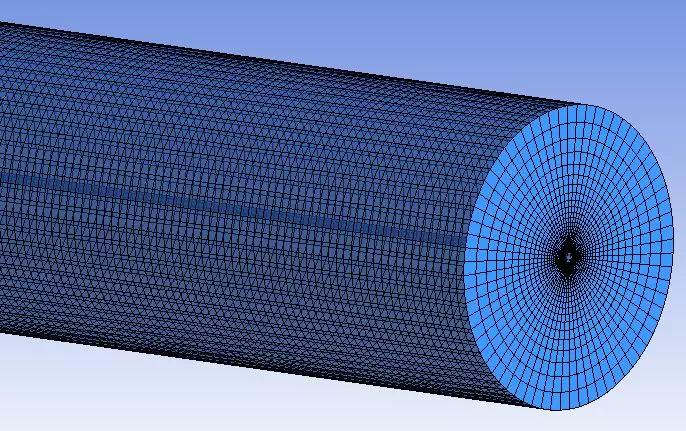

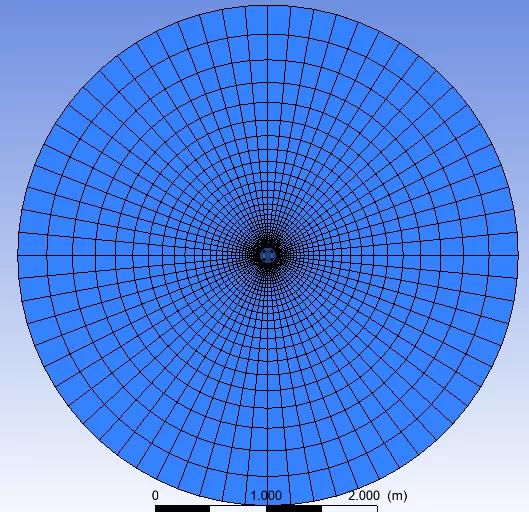

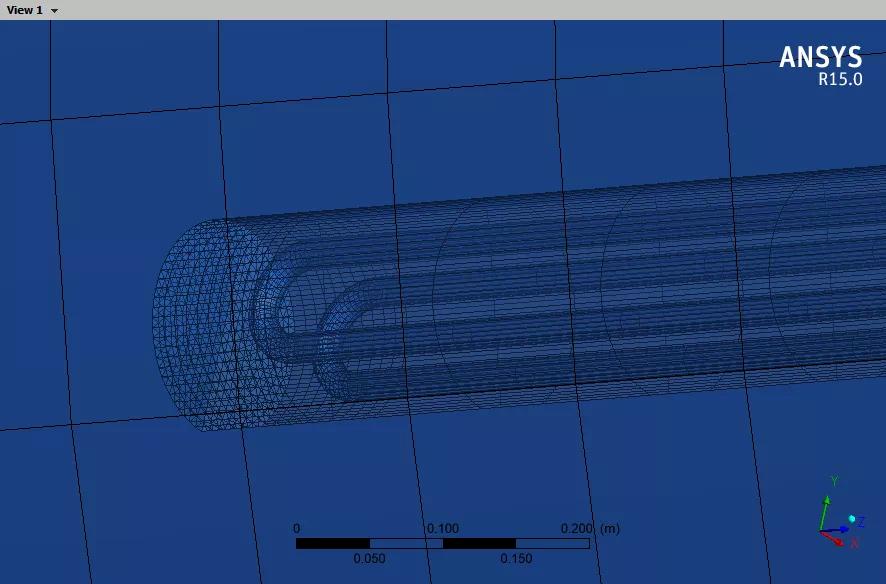

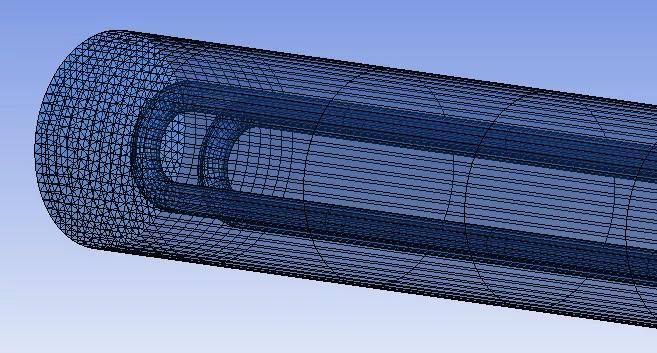

GAMBIT2.4混合网格（绝大部分区域为结构网格，如下前2张图；管底小范围区域非结构网格，如下第3张图）。后续会考虑制作并录制ICEM、ANSYS MESH或FLUENT MESHING版（要时间，暂未安排好）。

提示：做好地埋管仿真，网格是关键！

03仿真基本设置

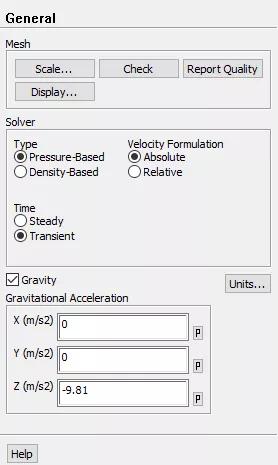

1、瞬态计算且考虑重力

2、打开能量方程

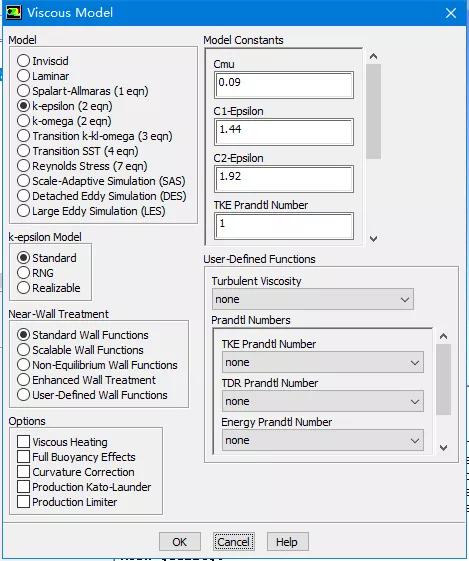

3、选择标准k-ε湍流模型

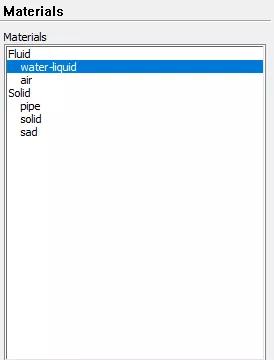

4、定义几种材料

此处仅截图材料名称，定义材料的过程可百度。定义的材料包括流体介质水，回填混凝土材料属性，管道材料和土壤材料。

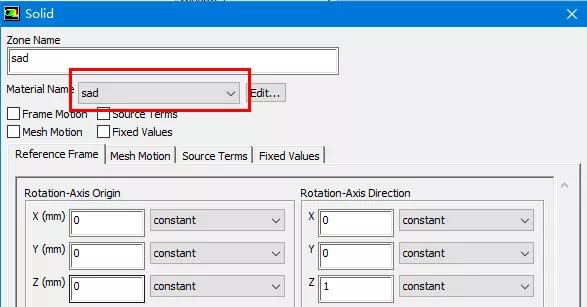

5、将几种材料分别赋予给不同的域

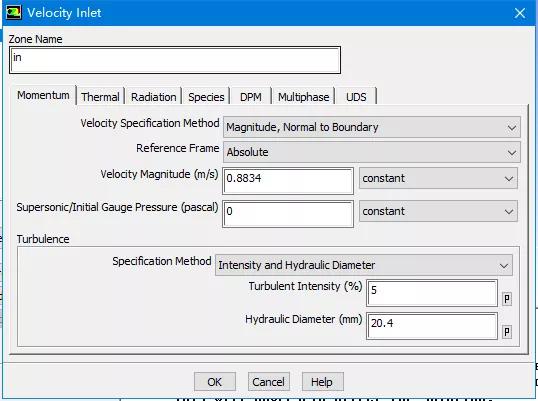

6、设置入口速度和温度

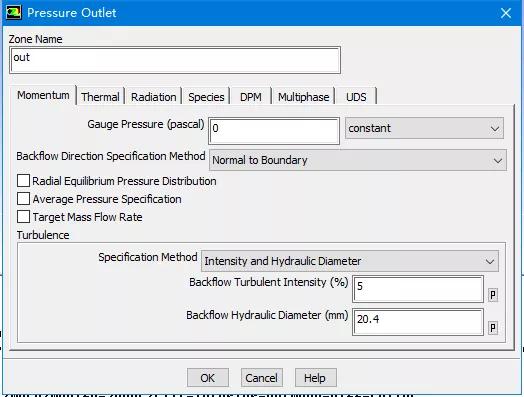

7、设置出口条件

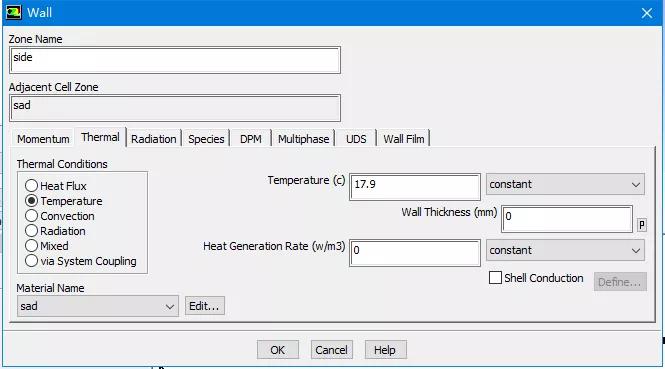

8、设置外围土壤边界条件

9、其它未设置的边界要么不考虑换热，要么是耦合面。

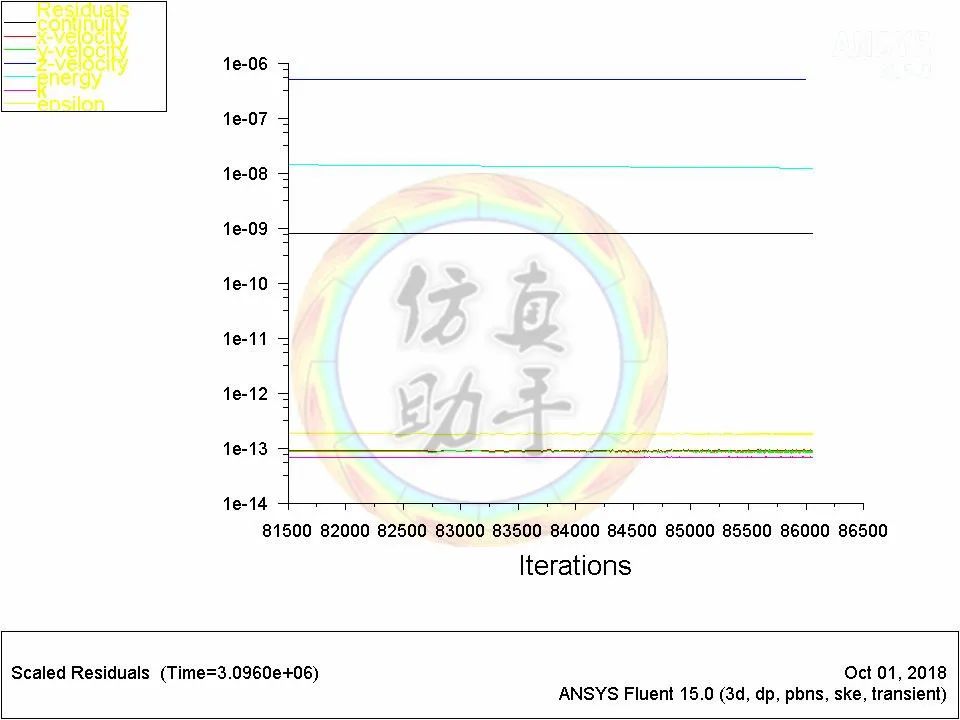

10、残差曲线

04基本结果

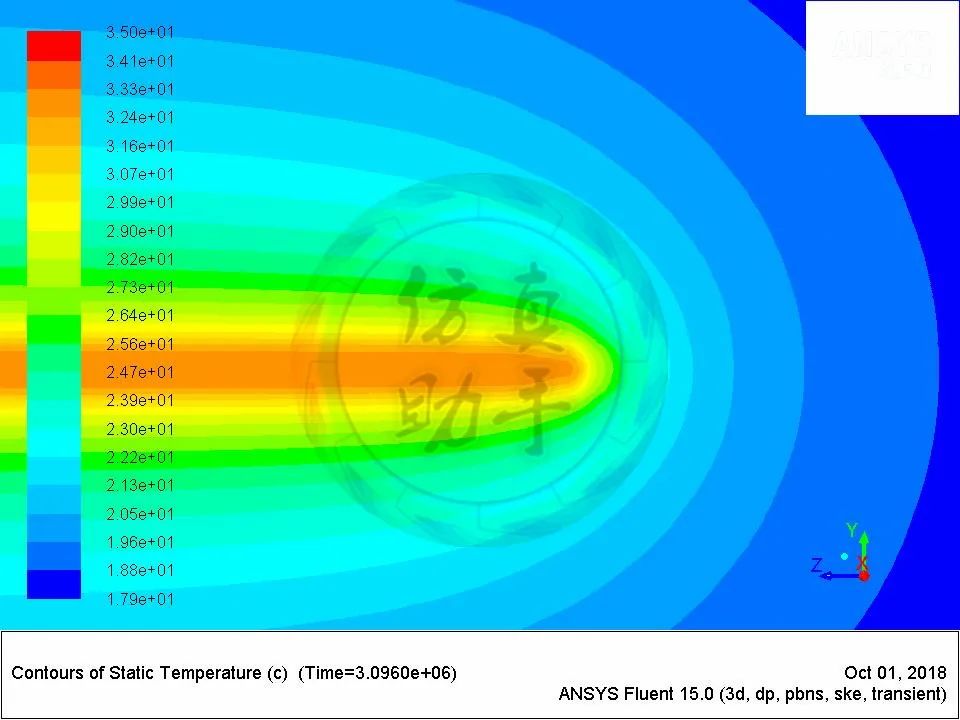

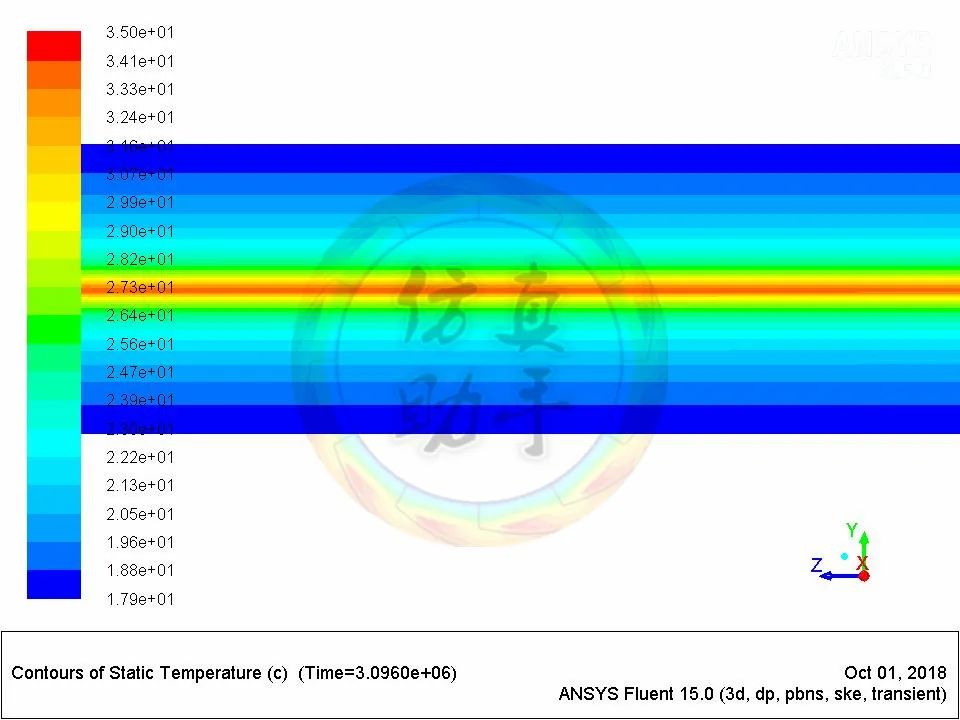

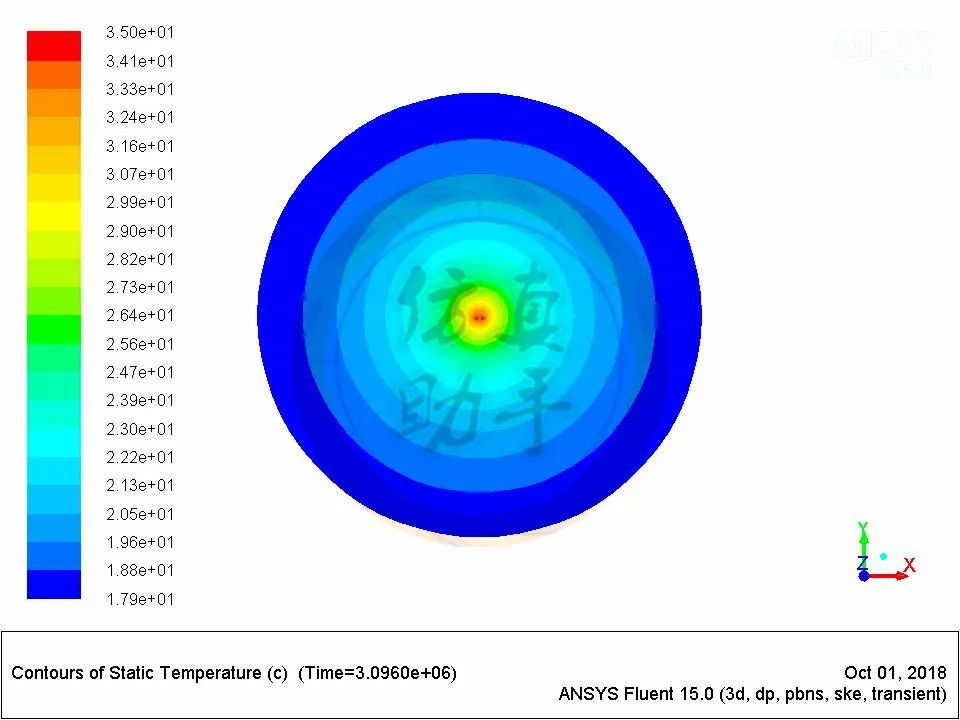

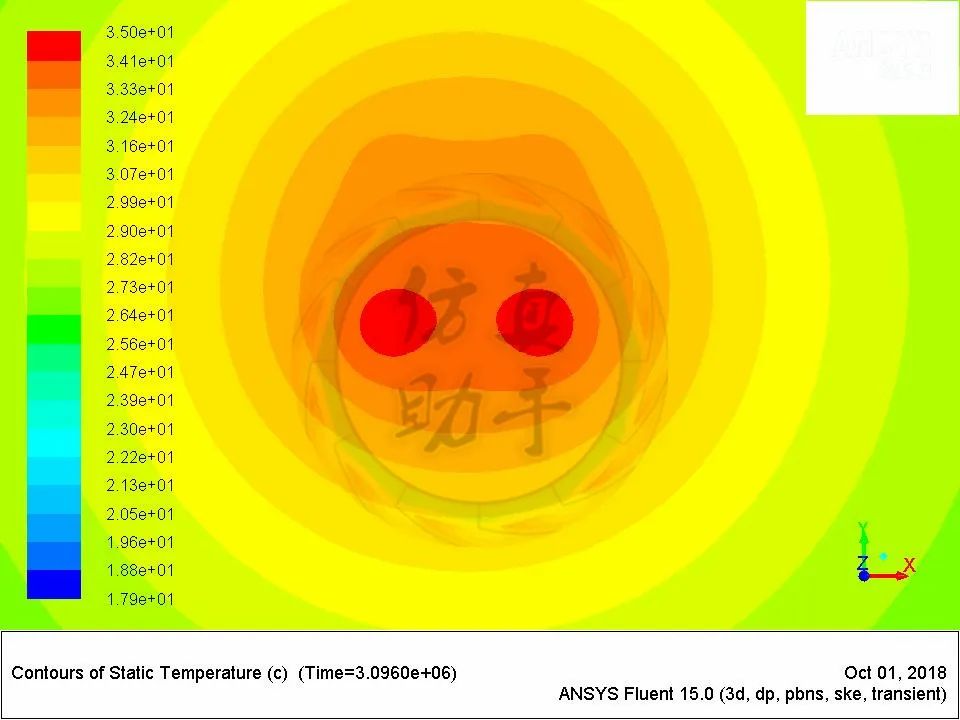

1、部分温度云图展示

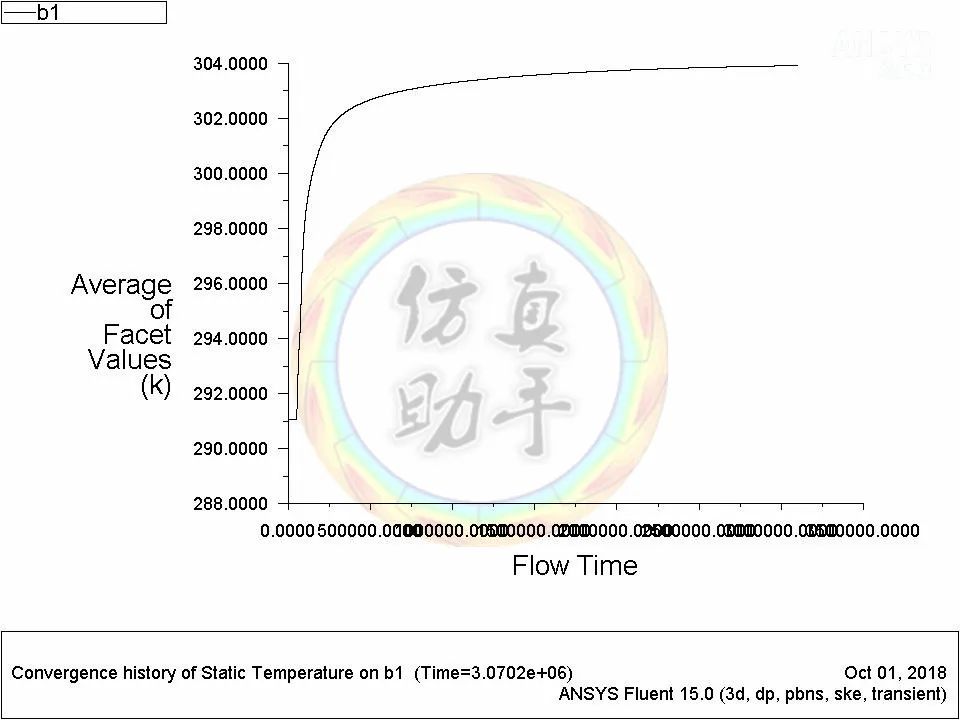

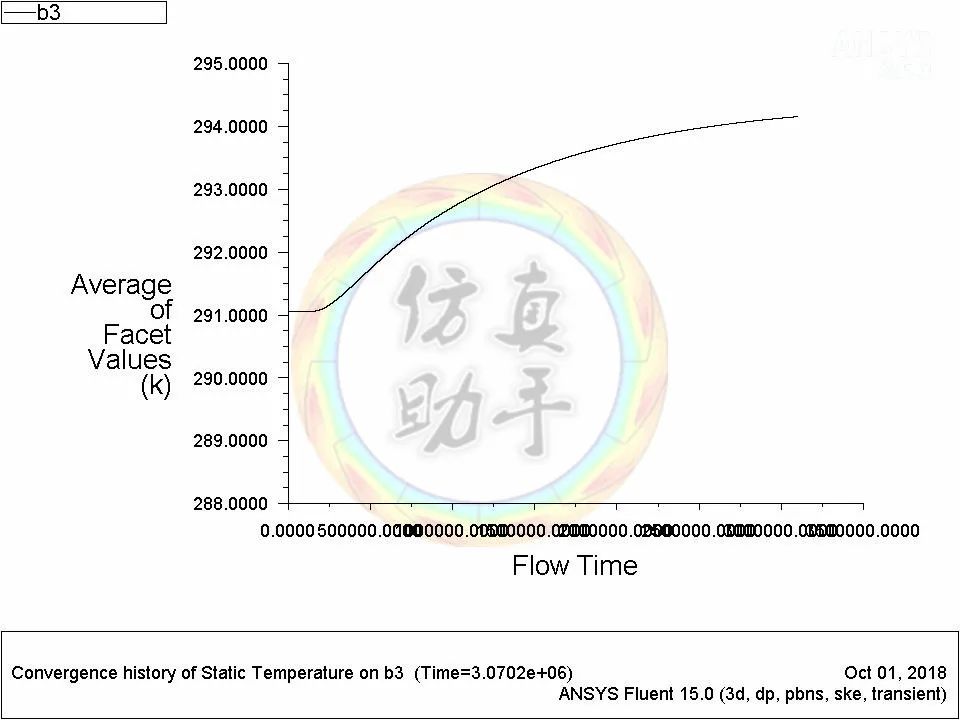

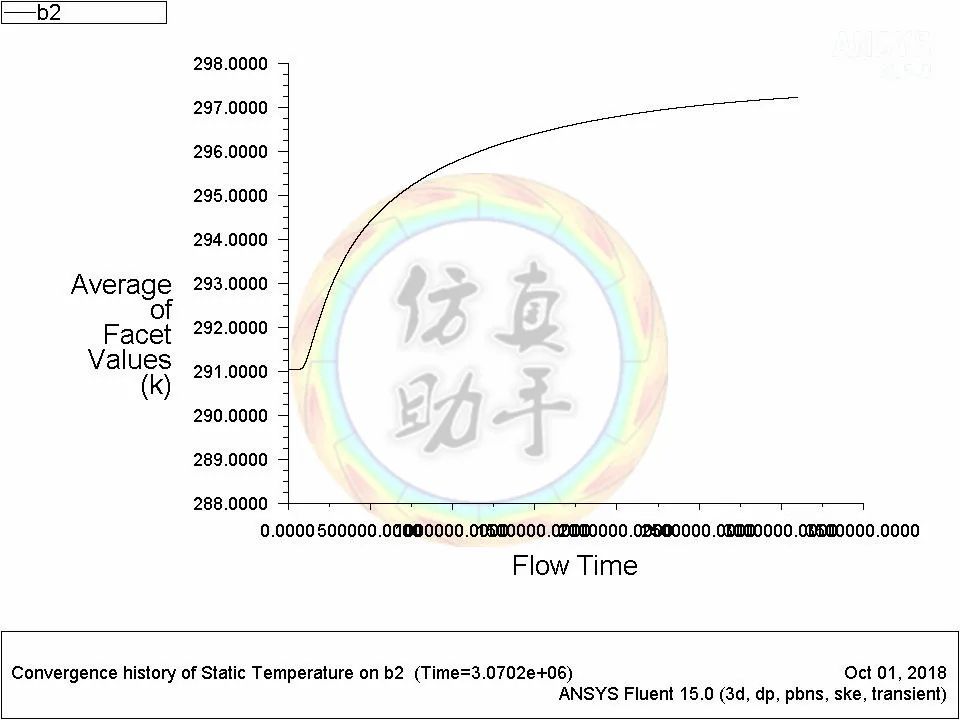

2、部分监测点温度变化曲线

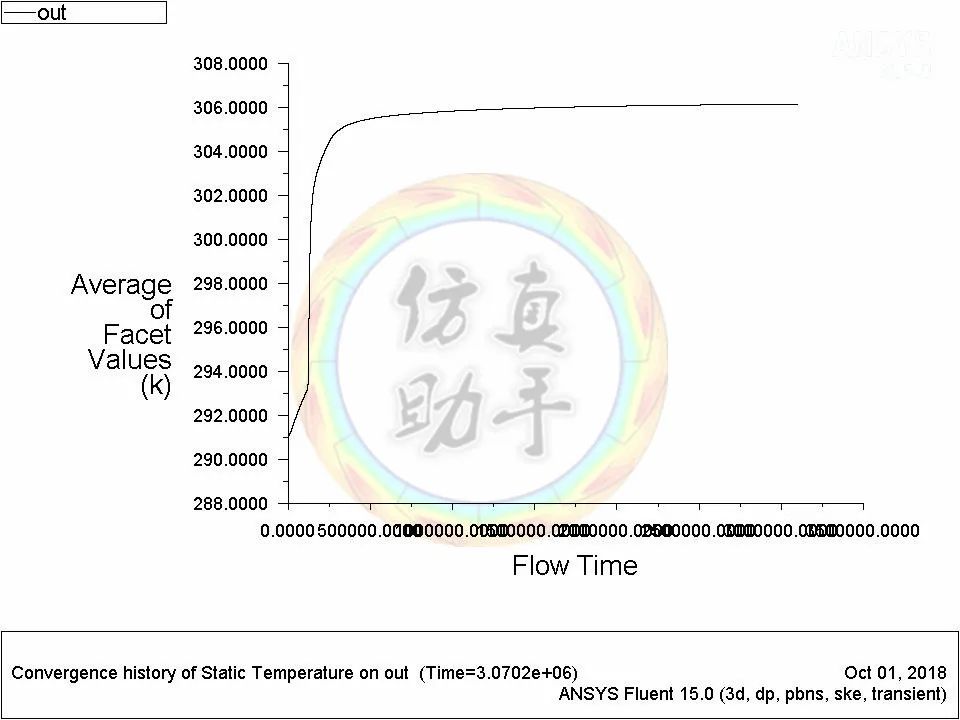

3、出口温度变化曲线
