Creo 7.0可变扫描指令原理和操作全解析，复杂截面沿路径变化就靠它

做可变扫描的时候截面草图画完了，扫出来的形状跟草绘里标的不一样，回去看关系式对话框，发现sd3被谁改过，trajpar没写对。路径D:\Creo\vss_practice\vss_basic.prt。

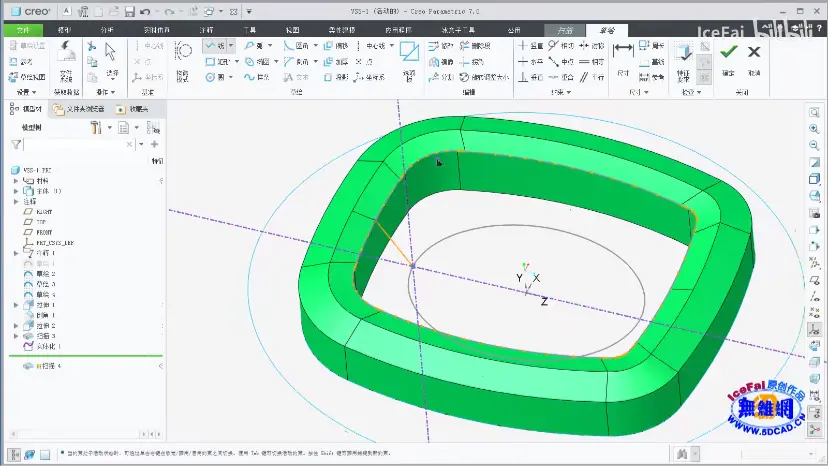

“形状”面板里点“扫描”，操控板上先点“曲面”或者“实体”，再点“可变截面”按钮。选轨迹的时候，第一条选中的默认是原点轨迹，按住Ctrl键点第二条，它就变成辅助轨迹。原点轨迹只有一条，辅助轨迹可以多条。所有轨迹的起点必须在同一个平面内，不共面的话截面草绘的边不包含轮廓线起点，轮廓线不起作用，只沿原点轨迹扫。用Shift键可以选一条链里的多个图元，链选完之后在“细节”里看轨迹列表，每条轨迹的属性在复选框里改，X轨迹、法向轨迹、切向轨迹各管一摊。

轨迹选完点“创建或编辑扫描截面”，进草绘器画截面。截面画多大不重要，重要的是尺寸标注完之后用关系式控制。截面绘制完成，切到“工具”选项卡，点“关系”按钮，弹出来的关系对话框里输入带trajpar的关系式，比如sd3=25+36trajpar^2，sd3是截面直径的尺寸代号，点确定之后截面自动按关系式更新。trajpar的取值范围是0到1，0是轨迹起点，1是终点，中间线性变化，跟轨迹总长度无关，只反映截面在轨迹上的相对位置比例。常见的三种写法，线性变化sd3=20+80trajpar，从20线性涨到100；二次变化sd3=2+2trajpar^2，起点小终点大且前段变化慢；正弦变化sd3=2+sin(720trajpar)，扫一圈截面尺寸正弦波动两次。

“参照”面板里的截面平面控制决定扫描坐标系的Z轴方向，默认是“垂直于轨迹”，截面始终垂直于轨迹走，大多数情况够用。“垂直于投影”适合截面要垂直某个方向的情况，选一个方向参照，截面垂直于原点轨迹在那个方向上的投影。“恒定法向”是截面法向量始终平行于选定的方向参照，直的管材或者型材用这个。“水平/垂直控制”决定截面的XY轴怎么定，“垂直于曲面”是截面Y轴垂直于原点轨迹所在的曲面，轨迹是曲面上的曲线时默认用这个；“自动”是系统自己算X向量方向，降低扫描几何的扭曲；“X轨迹”是指定一条轨迹，截面的X轴通过这条轨迹跟截面的交点。X轨迹选的时候要注意，被选为X轨迹的那条线在扫描过程中截面X轴始终指向它，如果那条轨迹本身有拐弯或者交叉，截面会跟着扭，常见报错就是截面到了某个位置翻转过来了。

草绘原点轨迹

多轨迹的情况，原点轨迹加辅助轨迹，辅助轨迹可以是轮廓轨迹，截面要约束到轮廓轨迹上，约束完了截面形状跟着轮廓线走。三条轨迹构面的时候，两条主边界加一条内部控制线，控制线两端约束到主边界上，端点条件跟主边界一致。控制线位置在曲率变化最大的地方加一条就够，加多了面会碎。辅助轨迹的起点必须都在同一平面上，不共面的话截面边不含轮廓起点，轮廓线不起作用。

扫不出来的时候先看参考面。扫描轨迹是个圆的时候，截面草绘里参考了Right面，圆扫到某个位置时Right面和截面平行了，参考不到，扫描就失败。把参考从Right面改成坐标系或者轨迹本身的基准，别参考跟轨迹不平行的平面。截面不闭合报错，草图端点有微小间隙或者重叠，检查一下草绘里的线是不是首尾真的接上了，视觉上接上不代表约束接上了。法向突变，截面在拐角处90度翻转，加一条连续的导向曲线或者把X轨迹指定好，让截面方向有稳定的参考。关系式里sd3的代号从哪来，点尺寸的时候系统自动把代号填进关系输入窗，别手敲sd3，不同模型里代号不一样，敲错了关系式不生效也不报错。

D:\Creo\vss_practice\下面放几个对比，单轨迹trajpar控制的、多轨迹X轨迹的、还有那个参考Right面失败改坐标系成功的，下次把变螺距弹簧的螺旋关系式也加进去，sd3=trajpar*360*n那个还没...
