Creo扫描混合功能怎么用？一条轨迹加多个截面就能搞定复杂造型

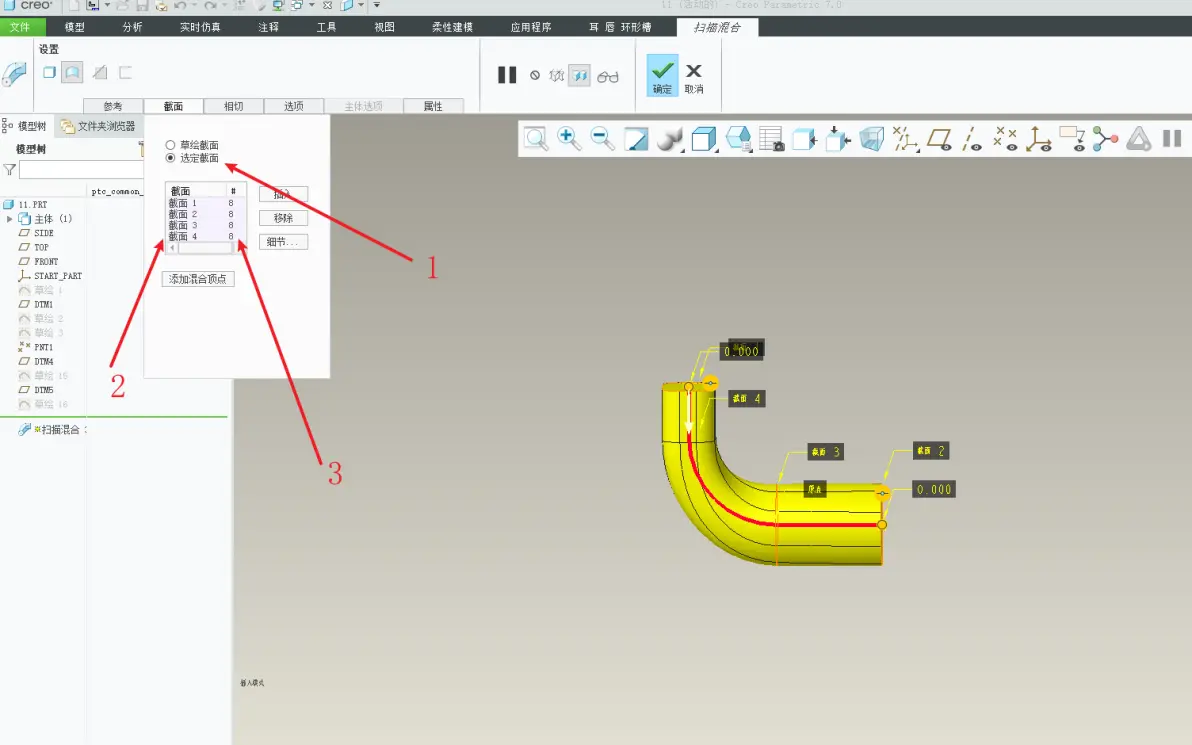

选择扫描混合命令后，在图中的[1]为扫描为实体或者是[2]曲面，曲面在[选项]中可以选择[封闭]。[3]是扫描的中心线即在[4]中显示的为原点。

对于比较复杂的或者是对称的产品，可以先利用扫描为曲面，然后利用曲面的裁剪，合并等，然后进行实体化

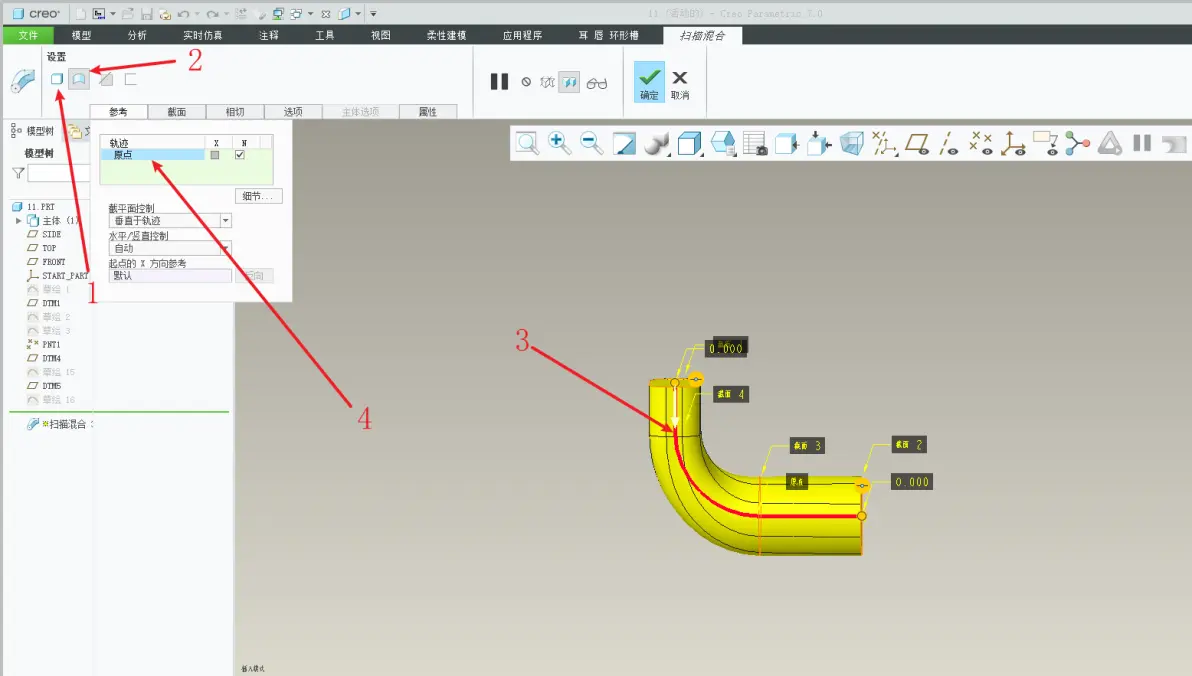

这个地方的截面可以选择[选定截面]或者是[草绘截面]，如下图中的[1]，[草绘截面]的话是在该命令下进行草绘，然后在进行扫描。一般只能选择起点和终点两端进行草绘，如需在中间添加截面，需要先在中心扫描线完成后，在线上插入点，然后在进行混合扫描。

[选定截面]，需要先完成草绘后，在选中相关的截面后，进行扫描。

需要注意的是，所有草绘截面中点的数量要相同。例如，图中[3]所示，所有的截面草绘中的点数均为8。

在草绘中分割点，一般是加入中心线后，再利用[分割]命令。

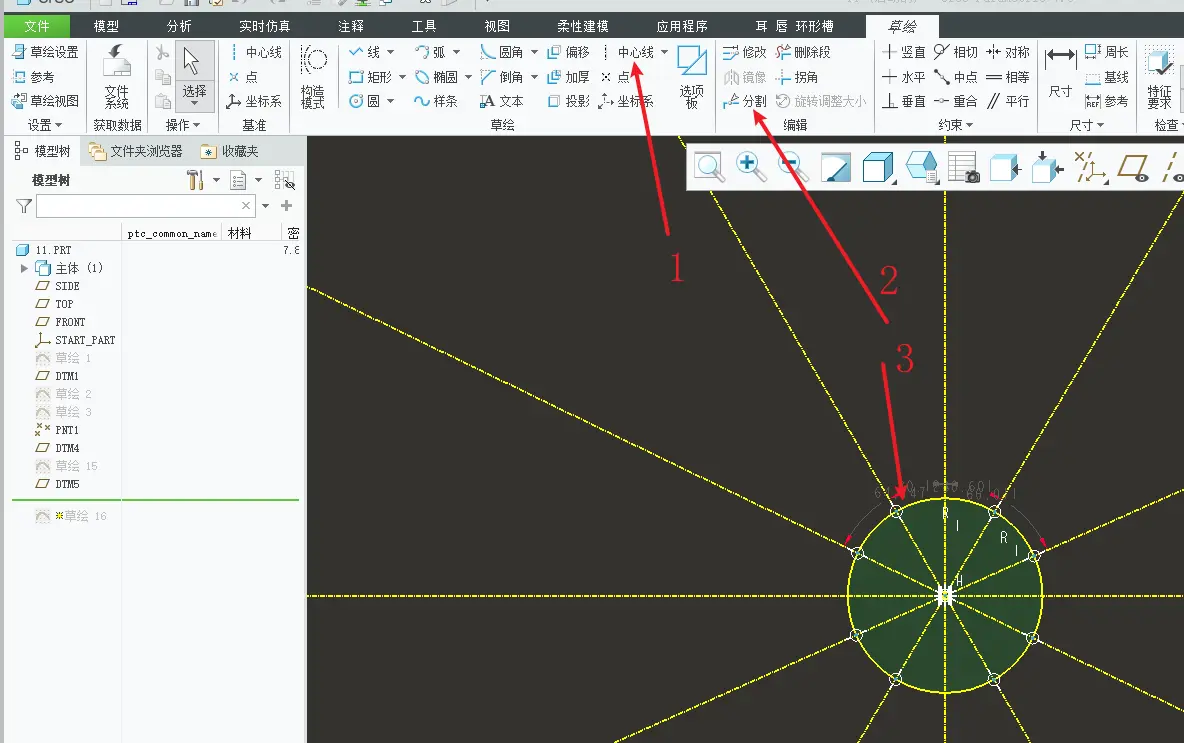

如图中[1]中心线，[2]分割命令，[3]是分割后的效果。

在草绘中更改扫描起点，选中需要的点后，长按鼠标右键，选择为起点。

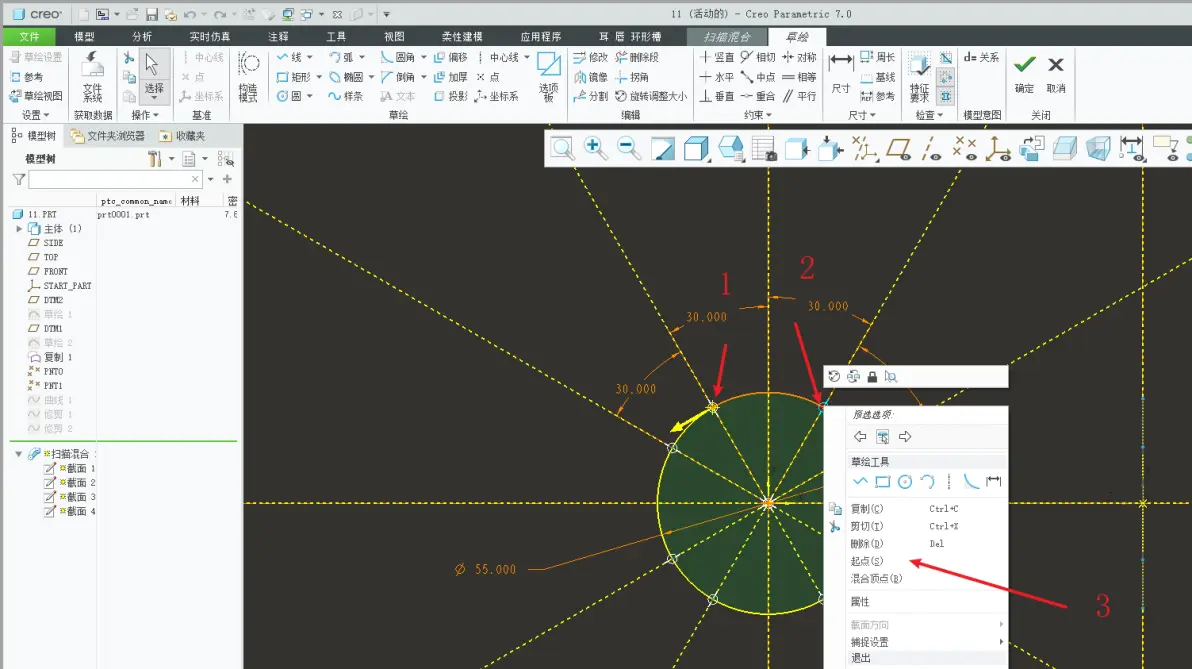

[1]是原先的起点，[2]是重新选择的起点，[3]是右键长按后起点的选择。
