GPS 的应用始于了解零件在装配中的相互作用。首先，确定以某种方式与周围零件相互作用的候选基准特征。大多数候选特征都由模型中的装配约束引用，但还必须考虑装配约束在最终控制零件的位置和方向时是充当主要、次要还是第三控制表面。

确定基准特征和功能基准参考框架 (DRF) 后，下一步是定义适当的几何控制，用于定义相对于所选 DRF 的必要公差区域以及适当的公差。然而，挑战在于这通常是在零件级别完成的，而分配的公差值以及可能的材料修改器只是猜测。确保公差值正确就需要公差分析，这同样通常在装配级别进行。

CETOL 6σ  v11.5 中的新注释创建插件可以使这一复杂的迭代工作流程更加高效。用户现在无需从在每个零件中添加公差信息开始，而是可以使用不包含公差信息的零件，而是使用 CETOL 6σ 变化模型定义来帮助指导初始尺寸方案和公差，所有这些都在 CETOL 6σ 内，同时专注于整个装配体的背景。

无需修改 CAD 零件文件，即可在 CETOL 6σ 中快速添加 GPS 标注。公差调整简单，更改对系统级性能要求的影响可立即看到。调整完所有内容以确保满足所有要求后，CETOL 6σ 可在每个零件文件中自动创建基准特征符号和 GPS 标注作为原生 Creo 注释。+/- 公差也可应用于 Creo 中各自对应项的参数尺寸。这种将信息从 CETOL 6σ 自动传输到 Creo 零件文件的 功能 还可避免手动传输信息时可能出现的数据输入错误。

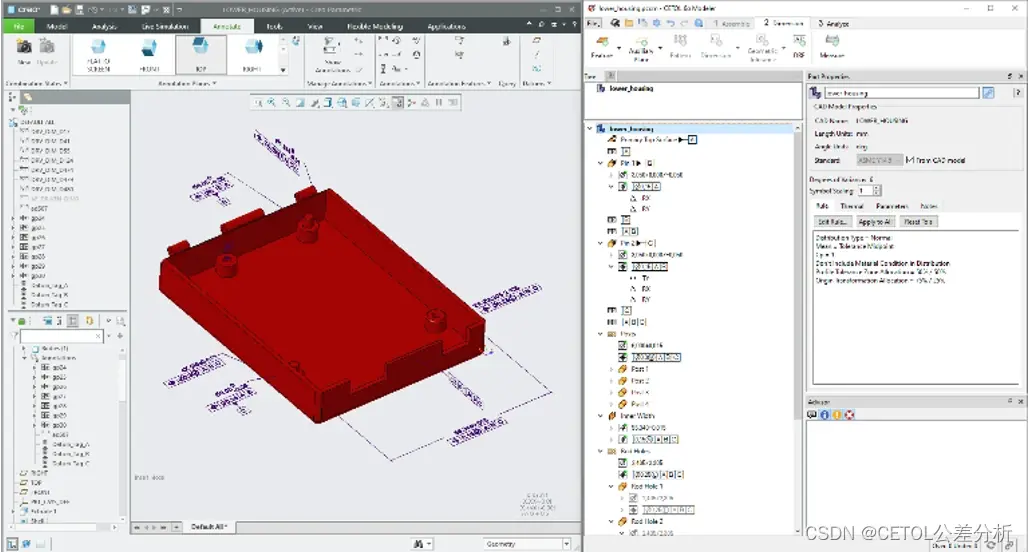

以前

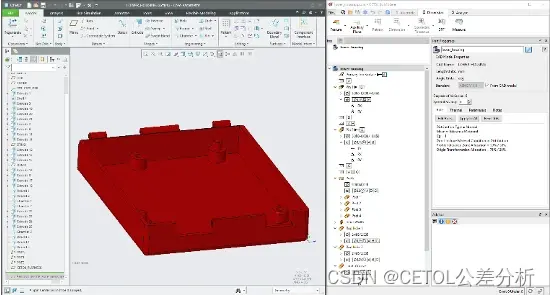

现在

主要优势

• 基准特征和相关基准参考系的选择在逻辑上遵循 CETOL 6σ 的装配功能约束定义
• 确保定义正确的尺寸架构和公差，而无需最初在 Creo 中逐个零件创建它们
• 快速探索不同的尺寸标注选项，而无需在 Creo 中创建它们
• 在定义 GPS 时，始终关注装配体交互和要求
• 避免将信息从 CETOL 6σ 传输到 Creo 时出错
• 确保公差在语义上定义（即与它们控制的曲面相关联），以确保下游软件（如坐标测量机控制器软件）可以充分利用正确的基于模型的定义 （MBD）
• 创建的原生 Creo 注释可以导入到 Advisor 中，以提供有关 CETOL 6σ 中定义的关键规范之外可能需要的其他公差定义的指导

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
