Creo11.0插件CreoTKLing有啥用？功能介绍看完你就知道值不值得装

作为一个机械人，从2010开始工作，熟练使用Creo，针对Creo一些使用不方便的操作，开发本插件。目前标准版V1.0已经完成。后面会陆续增加新功能。

一、文件操作 创建同名工程图、打开同名工程图、智能备份

二、模型操作 添改参数、刻图号、配色

三、工程图   质尺序号、质尺排序、螺纹M、直径、粗糙度、

              公差（无公差、基本尺寸等）、比例

四、文件输出 高清图片、2D输出（PDF、DWG、DXF）3D输出（STP）、

              BOM生成图文EXCEL清单

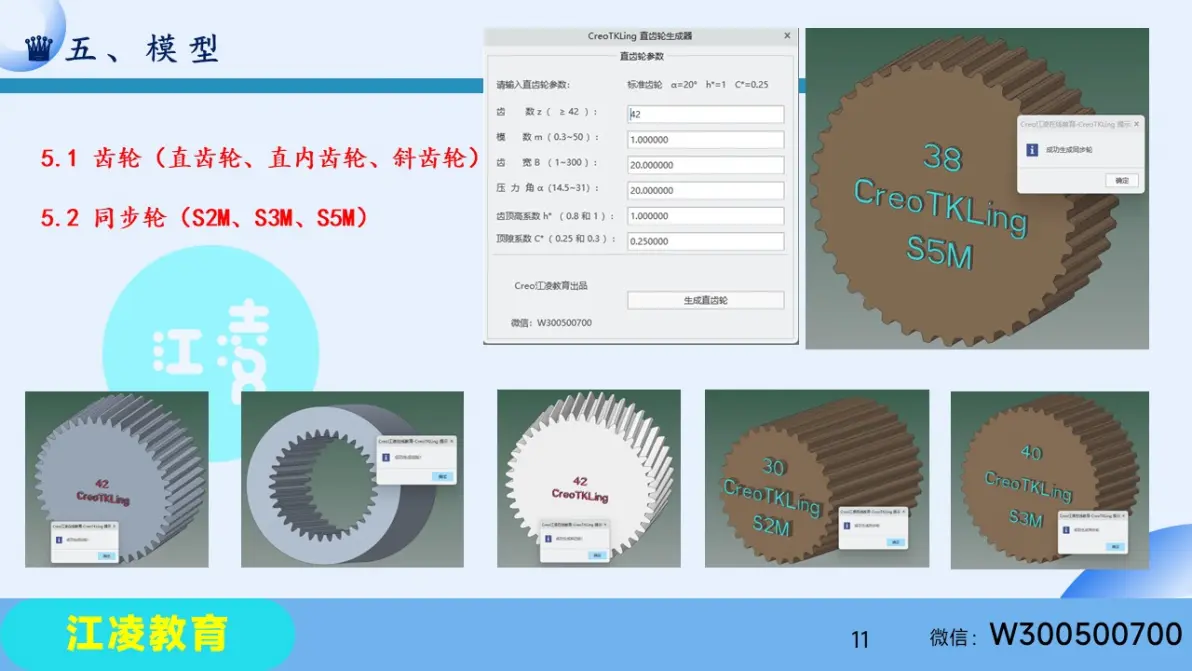

五、模型    齿轮（直齿轮、直内齿轮、斜齿轮）、

              同步轮（S2M、S3M、S5M）

六、技术参数 嵌入MISUMI公差配合表

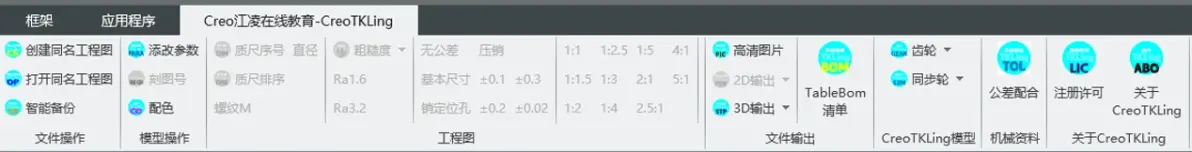

CreoTKLing操作面板

文件操作

1.1 创建同名工程图：

1）零件或组件模式下创建同名工程图

2）如果工程图已经存在，则提示已存在

3）自动创建主视图、左视图、俯视图

4）如果是组件，还自动生成BOM表

1.2 打开同名工程图

1.3 智能备份

  针对当前窗口，每隔1分钟自动保存1次。用于Creo崩溃或者突然断电的情况

模型操作

2.1 添改参数：

1）零件、组件即使没有参数，只要打开添改参数，会自动生成参数

2）可在窗口添加参数

2.2 刻图号

 主要用于塑胶件经常在零件上加图号

2.3 配色

 在零件、组件模型下可给零件随机着色

工程图

3.1质尺序号

 给质检尺寸添加序号，序号自动添加，不用手动修改

3.2质尺排序

 对质检尺寸重新排序，比如已经添加了1~20号尺寸序

号，发现3、10、15号不需要，删了后，利用些功能可自

动重新排序，不用一个一个手动修改。

3.3螺纹M 在尺寸前面添加螺纹符号M

3.4直径 在尺寸前面添加直径符号φ

3.5粗糙度 常用粗糙度Ra1.6 Ra3.2

3.6公差 无公差去掉公差

3.7比例 快捷修改视图比例

文件输出

4.1 高清图片

  导出高清图片

4.2 2D输出（PDF、DWG、DXF）

4.3 3D输出（STP）

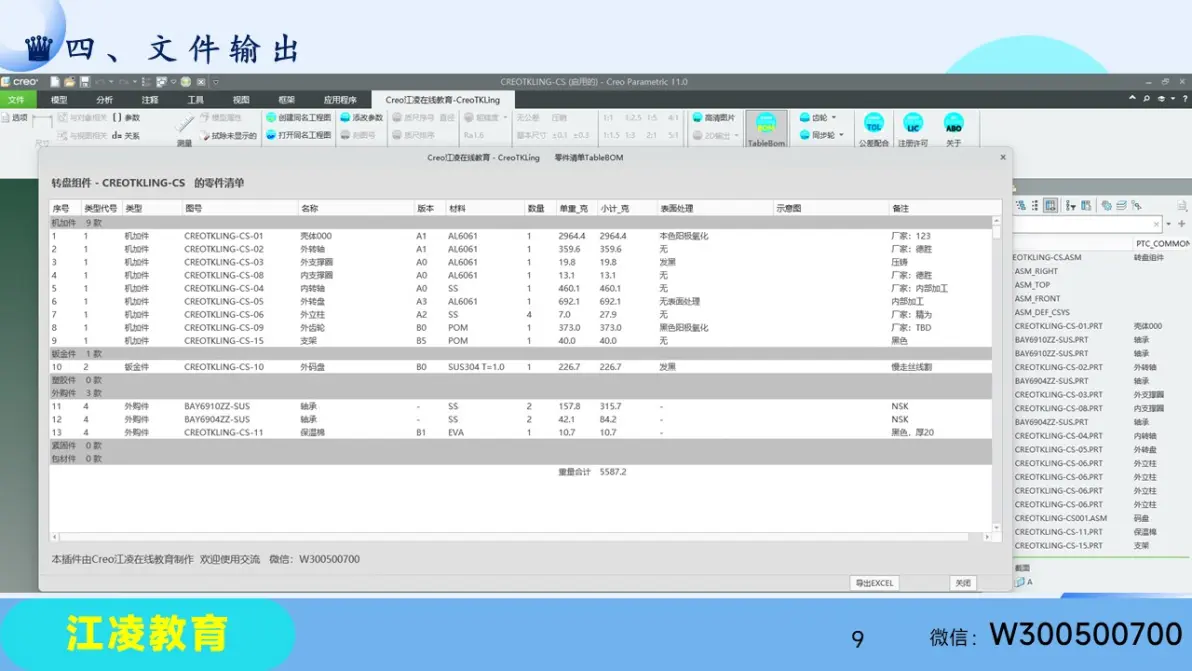

4.4 BOM生成图文EXCEL清单

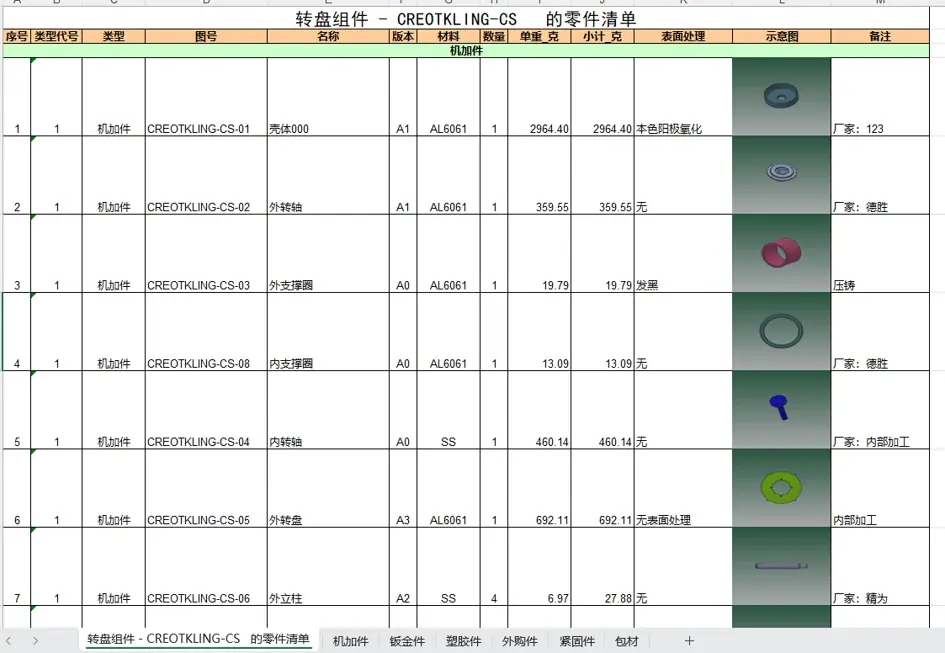

  导出的EXCEL清单包括总表和6大类子表，6大类子表主要方便采购部采购物料，见下页图示
