Creo钣金边扯裂时参考点选不到？试试换种方式定位就能解决

电脑休眠了一下，软件卡死后再跑，参考点全废了，右键怎么点都弹不出“修剪至位置”。重启Creo，把那个零件重新激活，参考点又能选了。

边扯裂选不到参考点，绝大部分情况是边选错了。模型的边分内侧和外侧，参考点建在外侧边上，如果扯裂的时候鼠标点到了内侧边，Creo认为参考点不在所选边上，右键的“修剪至位置”就不弹了。两端垂直的边选内侧外侧都无所谓，但横向那条边必须选外侧边，因为参考点在那边。搞不清哪个是外侧的话，鼠标靠近的时候注意看加亮的是哪一根，选错了退出来重新来。Ctrl键可以多选，把两端的垂直边和横向外侧边一起选上再试。

Creo10.0里还有个新毛病，以前鼠标靠近线就加亮，现在要选中边线得先点一下“设置参考”或者“细节”，版本升级之后选择过滤器变了，操作习惯跟着改。升级到10.0之后第一次做边扯裂的人基本都会在这卡一下。还不行的话把过滤器从“几何”改成“全部”，看看线能不能选上。

边扯裂本身还有个限制，它只能选直边，圆弧边或者不规则斜边选不中不是软件的问题，是功能本身不支持。斜边用“扯裂连接”，选两个端点然后右键“修剪位置”；圆角去掉的话用“曲面扯裂”，直接选那个圆角面组；平面上的曲线形状用“草绘扯裂”，画不闭合的开裂线。这四种扯裂方式各管一摊，选对了才不会白费劲。

从STP导入的钣金件，展开时边扯裂选不到不规则的斜边和相邻的圆弧面，先用曲面扯裂把圆角去掉，再用边扯裂处理剩下的直边。顺序反了先做边扯裂的话，圆角没去掉，后面的直边也选不中。

扯裂连接选不到自己建的基准点，基准点必须是零件的顶点，或者位于边扯裂的端点、零件边界上。在面上随便建的点Creo不认，要么把点挪到边界上，要么直接用顶点。缝隙没弹出来的话在“放置”里加一个间隙，0.3mm或者0.5mm，预览就出来了，间隙大小无所谓，主要是给Creo一个信号告诉它这里要开裂。

做扯裂之前先把折弯特征建完，在“转换”命令里把所有边的折弯都加好，再进边扯裂，顺序反了容易报错。先做折弯再做分割区域，分割完了边扯裂只能选直边，圆弧边又选不中了。

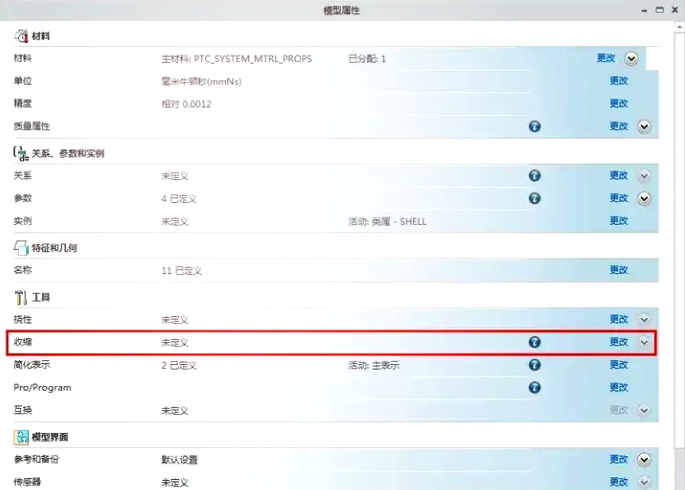

D:\ptc\CreoWork10.0\下面那个config.pro里smt_drive_tools_by_parameters设的是yes，参考点选不中的时候参数值变化不自动更新，改成no试试。还有那个零件的版本号，上次改完没保存，休眠之后参考点全……
