一、PSS不收敛

“WARNING (CMI-2683): I0.PM46.mint: The `bulk-drain' junction reverse bias voltage (-15.0527 V) exceeds `VjdmRev' = -15.0395 V. The results are now incorrect because the junction current model has been linearized”

参考链接：急问_为什么Specture方针时总报下列一个warning！ - 第4页 - Analog/RF IC 设计讨论 - EETOP 创芯网论坛 (原名：电子顶级开发网) -设置跳过建立时间，如下：

根据eetop的大佬总结，pss不收敛的原因很多，具体问题具体分析。

引用下大佬的总结：

通常出现这种问题有几种可能：

（1）如果一直有，并且导致不收敛，通常是有吧电流源idc方向放反了，或者是把bias支路的enable管子关了，或者是bias通路上有管子太小，由于理想电流源电流不变，导致电流源输出点电压过高，从而导通MOS的反偏寄生diode。

（2）还有可能就是tran分析时，分析的起始时刻，电路不稳，导致瞬间出现这种warning，通常在很快消失。这种情况出现在有电感时，或者对电容设置初始值时，或者是当tran分析得不到稳定DC点，而skip DC点时，容易出现。还有就是带入寄生的bonding，package model，或者是其他有感性的东西。

（3）还有就是不收敛时也会这样。这是由于simulator不收敛，导致电压出现很大的值，有这个问题。

解决方法：查，具体问题，具体分析。

我的问题就比较low了:电路仿真时出现pss不收敛，瞬态也出现了问题，经过打印瞬态工作点，分析稳定前后的mos状态。发现低温低压的ss工艺角下，某个mos进入线性区，环路意外稳定在了另一个状态，导致共模偏离。

up需要告诉自己 得细心T_T，太粗心导致花了很长时间才找到原因。

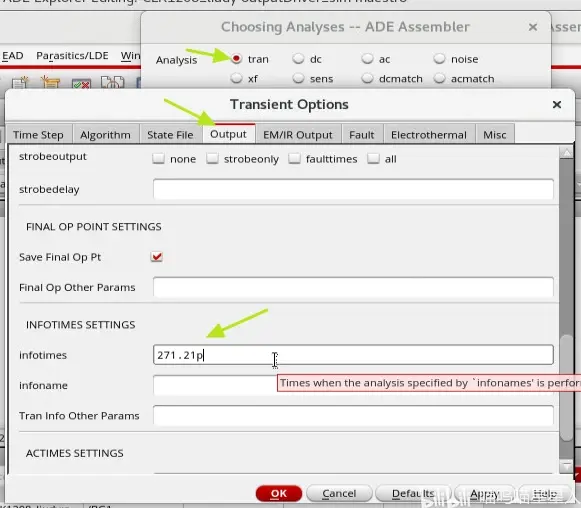

二、查看瞬态某个时刻的工作点（空格分隔多个时刻）

瞬态仿真的静态工作点，通常默认展示的是最后的时间节点。

设置完成之后，可通过Annotate->transient operating point，选择时刻即可展示选定时间瞬态工作点。

三、变量并行组合仿真

选中两个变量之后 group就可以，仿真器将按照下面的2个参数组合进行仿真，而不是任意组合出现4个情况。

组合1：A=1,B=3

组合2：A=2，B=4
