Cadence常见问题解决方案集

1， Net has no driving source

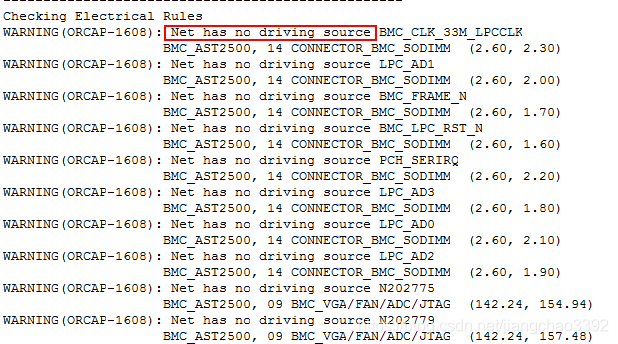

如下图：

原因：提示无驱动电压源，这是芯片的管脚设置了电气属性造成的。

解决方法：

1，方式1.如果不仿真的话，就可以忽略。

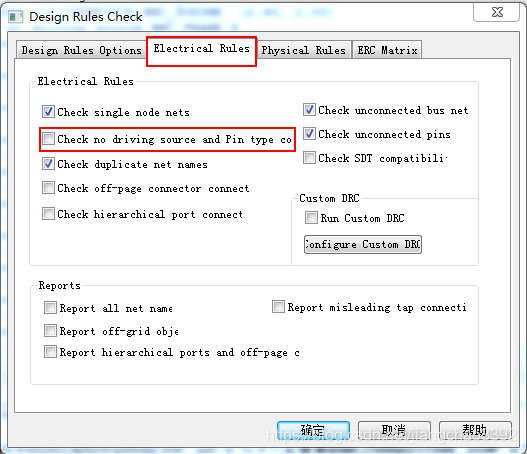

设置方法：

然后，选择 “Electrical Rules”，对 “Check no driving source” 不勾选。

   方式2. 在库里面将相对应的管脚修改其电气属性为passive就可以了。

进入edit part 状态。此时，显示的是第一部分。点击view->next part，就显示下一个部分了。找到所需部分，进行编辑就可以了。

2，Net has fewer than two connections

如下图：

原因：提醒你有个网络只有一个端口、也就是说他没有连接到别处。

解决办法：

1，正确连接到其他网络端口。

2，删除此单个端口不连的网络。
