最近后仿需要查看寄生内部模块的电流，发现系统的介绍很少，在这里根据eetop的方式及个人理解仿真，整理汇总为这个文章，可能存在问题，欢迎一起沟通交流~

首先声明最简单的方式：

电流信号：电路中直接将想要观测的节点pin引出，方便顶层测试，不过需要提前规划并且要版图工程师的配合0.0；

电压信号：deepprobe的使用

下面是通过编写脚本在psf中保存相关节点的方式，供参考。

一、确定该内部节点的名称

       在对提取寄生参数的模块进行仿真时，发现前仿可以获得数据，但是在后仿报错，提示的是该节点找不到。

       举个栗子，我在更换了子电路I56的电路类型（也就是换为寄生文件），原有的表达式无法获取该电路中任何电压电流了，报错eval error nil。

查阅eetop后，发现有大佬说明（链接在文章最后），该现象是因为寄生产生的网表已经与前仿不再相同，各处节点的名称也相应的改变。

   二、具体节点名称查看方式

1. 编写代码

”save I1.I56*:all“

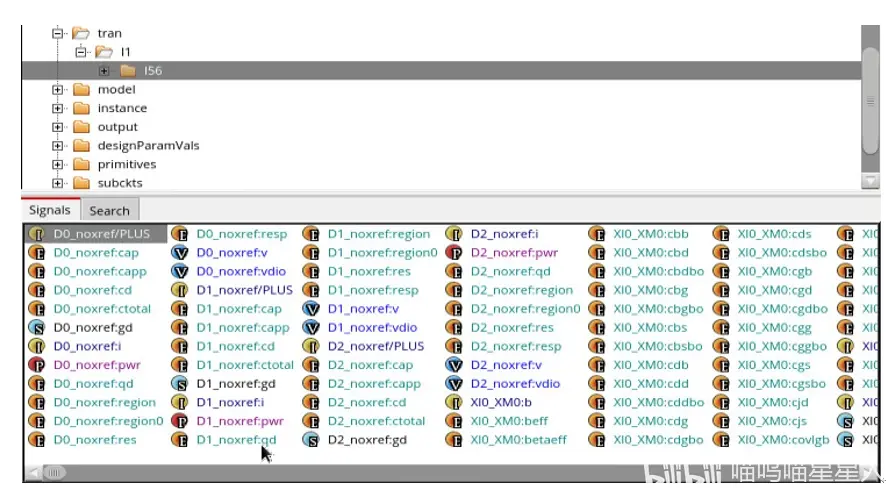

将其写入scs文件后，引入到include define file中（或者直接在ade xl中的output->save all勾选all，使用完成记得还原或者勾选为selected，否则占用空间并影响仿真速度），然后进行仿真，在history的本次仿真结果右键 result browser，可以在相关层次下找到保存的信号，比如在这里可以找到带有XI0_XM0的各种后缀数据。

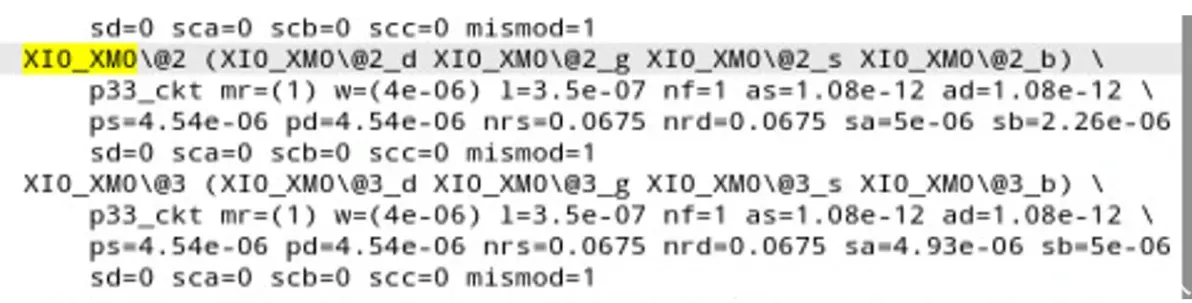

2.也可以仿真结果处右键点击view netlist，查看电路生成的网表

利用ctrl+F,搜索可找到相关信息

三、编写代码筛选保存想要的数据

       由上面的图片可以在网表或者仿真结果处看到寄生引入仿真后，节点名称的变化，如下图。

对电流来说，通过上面的方式可以找某个mos的s端数据。当前我想看到寄生参数电路中I0.M0的电流大小，那么我可以编写代码：

“save I1.I56.XI0_XM0*:s” ;保存I1.I56.I0中M0的s端电流

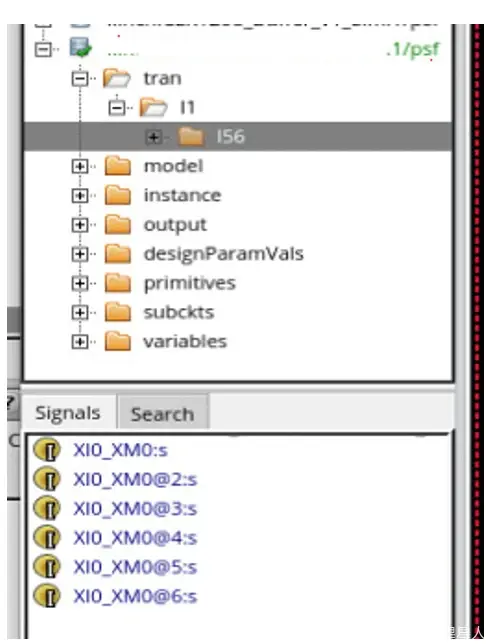

将其保存为XXX.scs文件,在simulation files->definition files添加该文件，仿真即可，结果会在result brower中展示，如下图。

Tips:需要注意的是后仿结果或者网表保存的信号名称的比较奇怪，同时＠数字通常表示的为多fringer或M的数据，这时候需要将第一个前缀的电流波形* M个数或者finger数(因为版图抽寄生存在的误差，finger间存在误差，不同序号的结果可能不同)，也可以将相同前缀电流相加（需要注意正负，这一块没有太想明白怎么相加，没有对照验证，如有合适的方法，麻烦指教下~）。

电压数据查看

可根据参考网址查看并保存电压信号（与本文的电流类似，找到对应标签即可），或者在原理图顶层添加deepprobe+noconn,选中连接线，deepprobe填写层次即可实现。

参考链接

https://bbs.eetop.cn/forum.php?mod=redirect&goto=findpost&ptid=875498&pid=10323884
