ANSYS ACT到底是什么？分类体系与各类型适用场景通俗讲解

阅读数 2

作为目前仿真界主流软件之一，除了给用户提供其强大的功能之外，还给用户提供了高度自定义定制的权限。所谓定制，也即用户可以根据自己仿真需求修改现有功能并展示全新功能的产品内操作。定制的目标是改变现有的用户体验，以满足用户的需求。也可通俗的理解为，ACT就是实现软件目前不能实现的功能。

ACT，英文全名Ansys Customization Toolkit，可翻译为定制插件，编写插件的语言主要为XML以及IronPython，编写的同时无需安装额外编译环境，采用软件自带环境即可完成调试和编译，简单快捷。另外，虽然ANSYS囊括了不同的产品，但是不同产品都可通过ACT开发的API以及产品本身的API进行联动，极大的方便了在不同产品之间的数据共享与传递。

目前ACT主要分为如下三种类型：

1、Feature Creation

这一种插件可简单翻译为功能创建，也即插件是基于产品，由产品API直接驱动的插件。

在这类插件开发中，除了可以利用产品已有的功能进行组合外，还可读取在分析过程中的数据，然后根据既定的规则添加自己的功能和操作，但需要注意的是这类插件只能在产品本身的界面中运行，不能跨平台，例如常见的功能创建：

1）、添加自定义的边界

2）、添加特殊荷载

3）、自定义荷载工况、自定义后处理内容

4）、基于模型数据的报告生成

目前支持创建该类插件的产品有：

1)DesignModeler

2)Fluent

3)Mechanical

4)Workbench

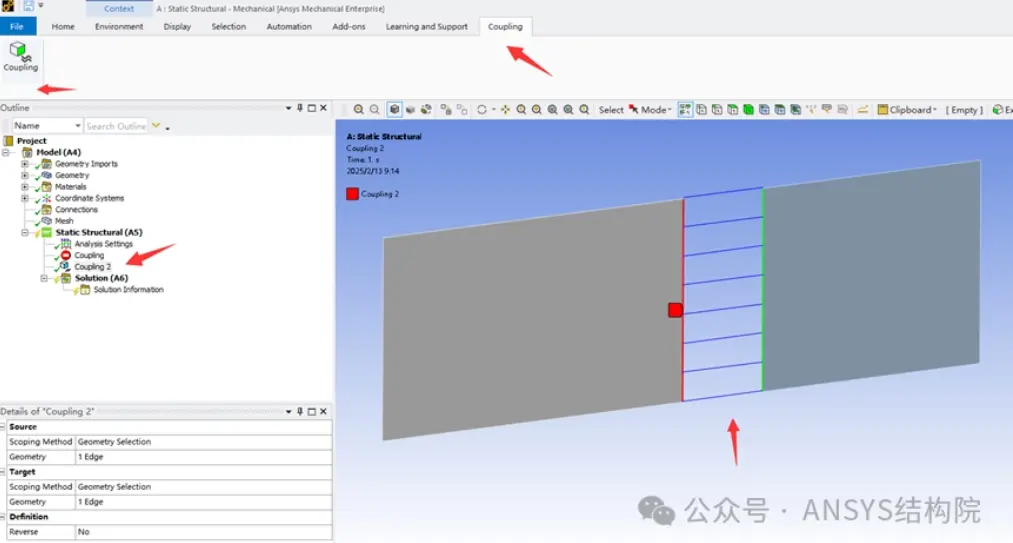

这类插件可自定义菜单或者工具条、自定义属性类别、参数化属性等，如以下截图为Mechanical中一款名为Couping的插件截图，插件的功能主要为根据用户指定的区域，自动创建节点耦合，并在Mechanical界面中以直线的形状来显示。

2、Simulation Workflow Integration

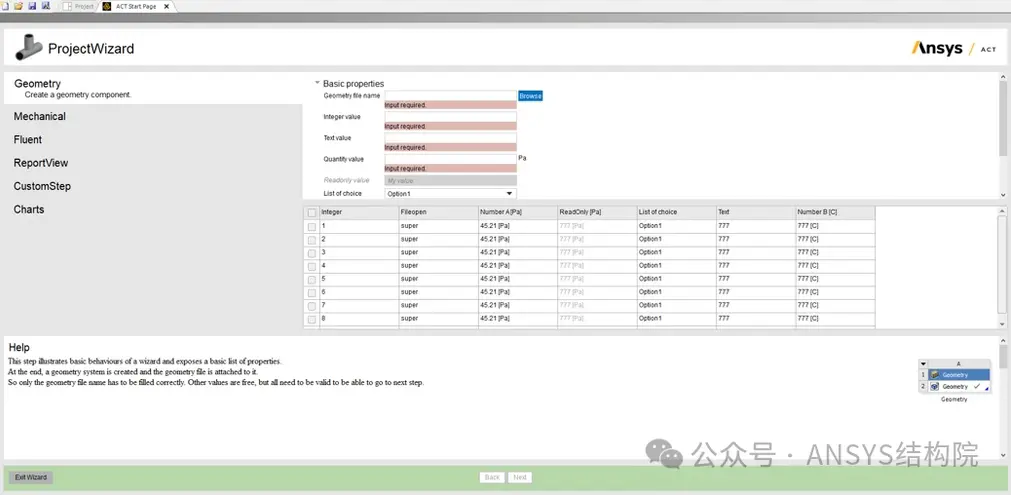

这类插件可名为仿真流程集成，指将应用程序、流程和脚本等外部资源整合到Ansys产品生态系统中。借助ACT，用户可以创建自定义仿真工作流程，并将其插入Workbench类似流程图的示意图中。通俗来讲，也可理解为开发者将整体仿真流程或者步骤搭建好，用户在使用过程中，只需按步骤将特定的数据填入，即可按事先定义获得相应的仿真结果。

典型的仿真流程如下：

1）、定义或者输入数据；

2）、准备运行；

3）、运行流程；

4）、生成输出数据；

5）、打印或者发布结果。

通过ACT开发，用户可将上述流程步骤定义为组件，通过整合等系列操作，将其作为一个任务组或者分析系统至于左侧工具箱中，类似ANSYS Workbench自带的分析系统和组件，用户只需要拖拽即可新建一个分析任务。

此类插件只针对Workbench 界面。

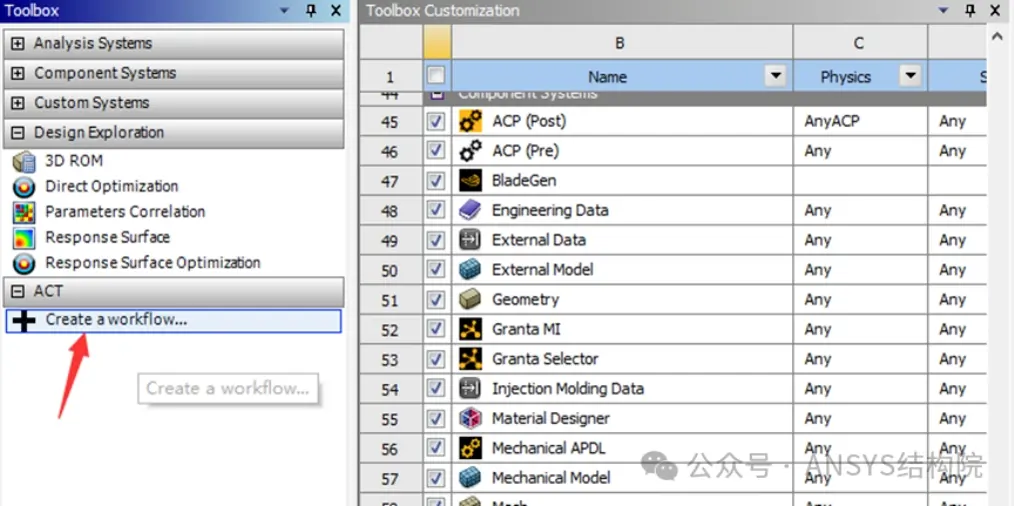

以下截图便为在Workbench Project界面新建流程集成的入口。
