ANSYS单元类型转换及查看当前单元类型的指令讲解

首先，感谢哔哩哔哩张晔老师以及汉泰科技的 视频 对我的帮助（https://www. bilibili .com/video/BV1u4411B7Fo?p=23）（https://www.bilibili.com/video/BV1r7411L7dg

   ），本文只是在记录博主的 学习 过程，若想仔细学习请点击上面的连接进行学习。

                   ** 正题开始**

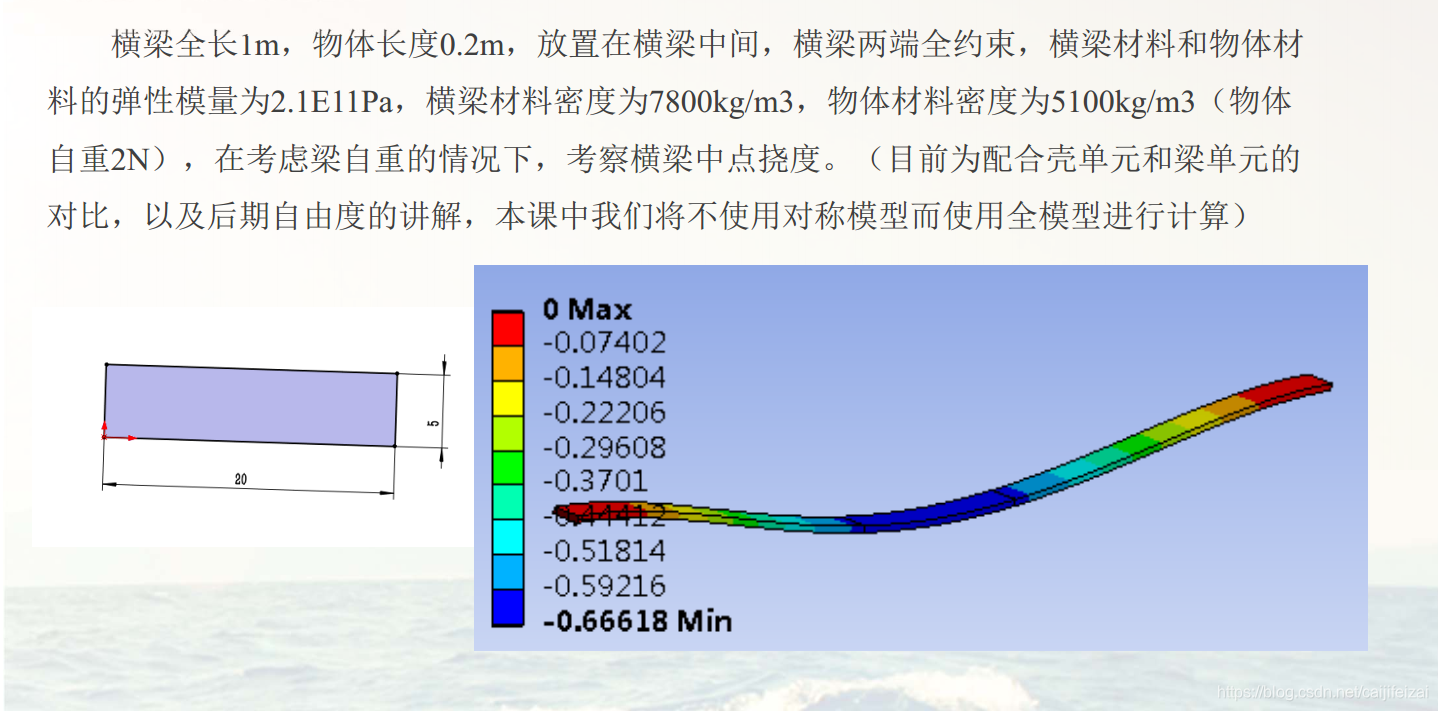

   本文所用例题（泊松比为0.3）


   1、默认单元体，即为一般情况下电脑优先使用的单元划分类型

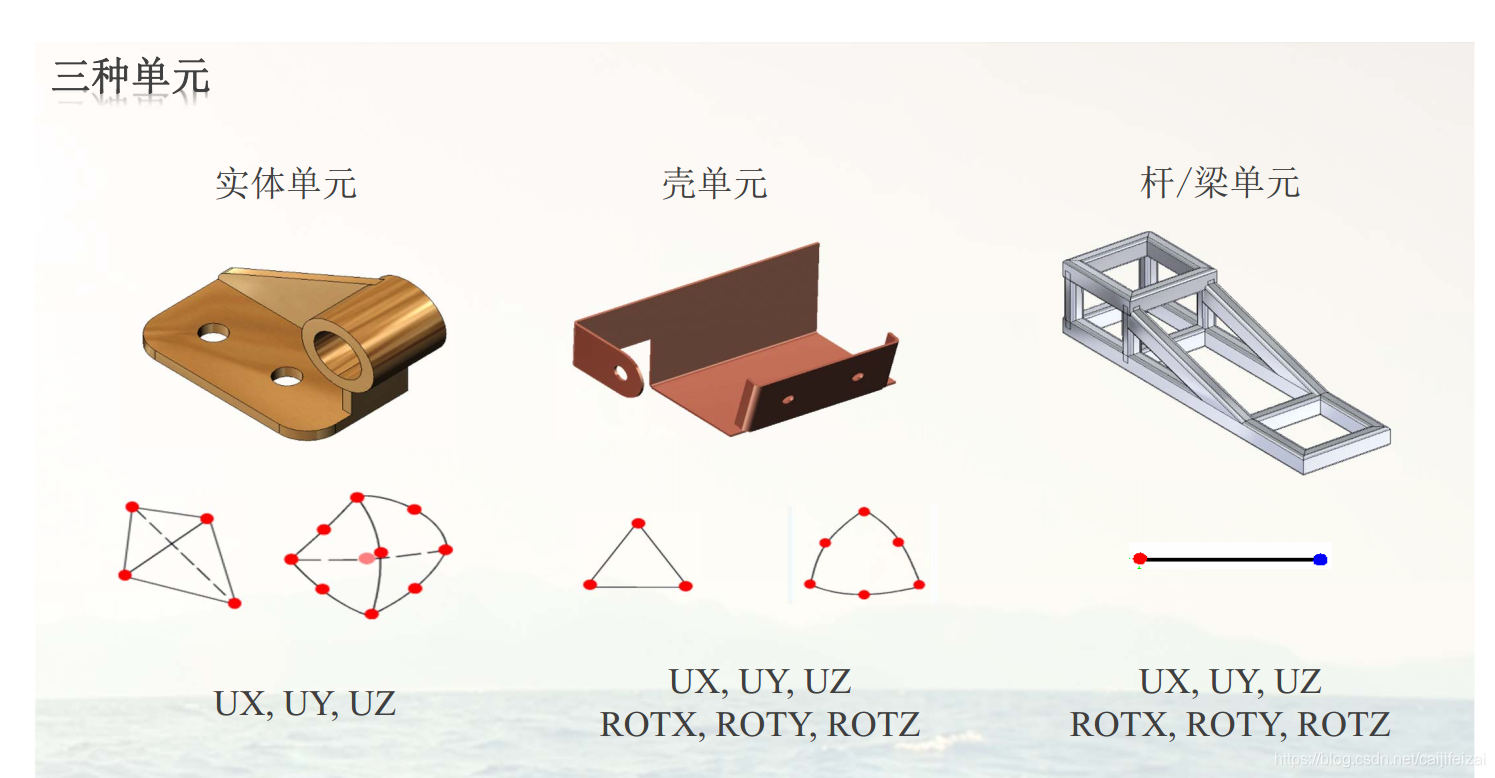

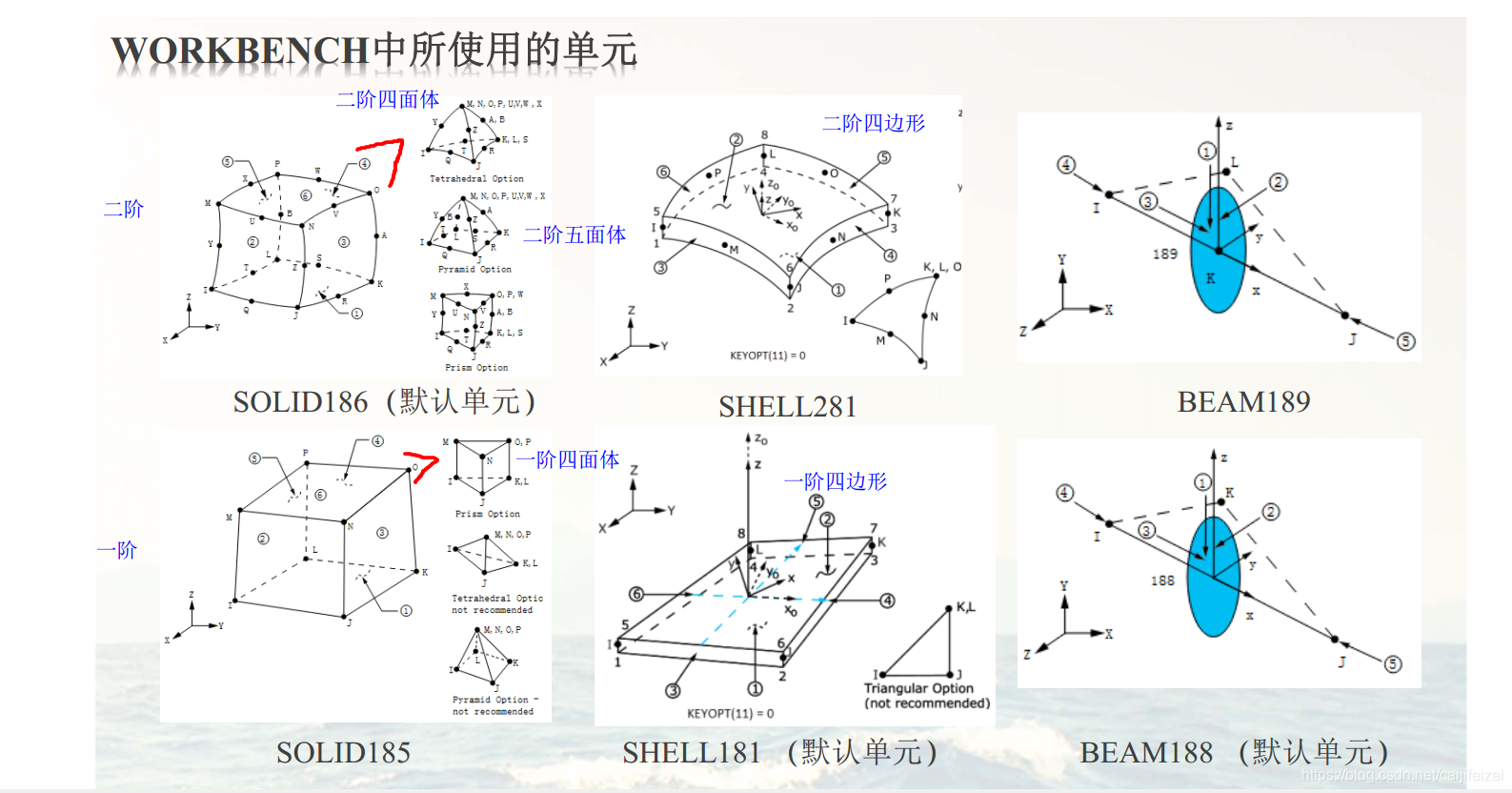

   2、第一列是实体结构的划分方式、第二列是壳单元、第三列是梁/杆单元（分别对应三种求解方式）

   3、二阶和一阶的区分方式，即相同单元上面拥有的节点更多，相应的求解也就越精确

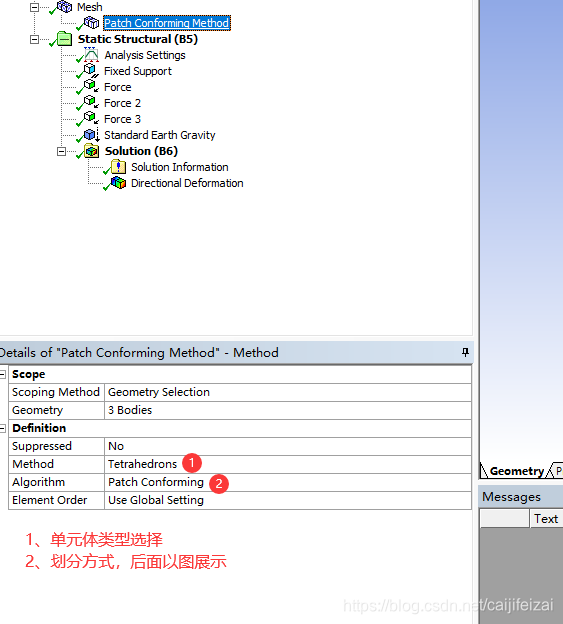

   实体单元 转换 操作如下

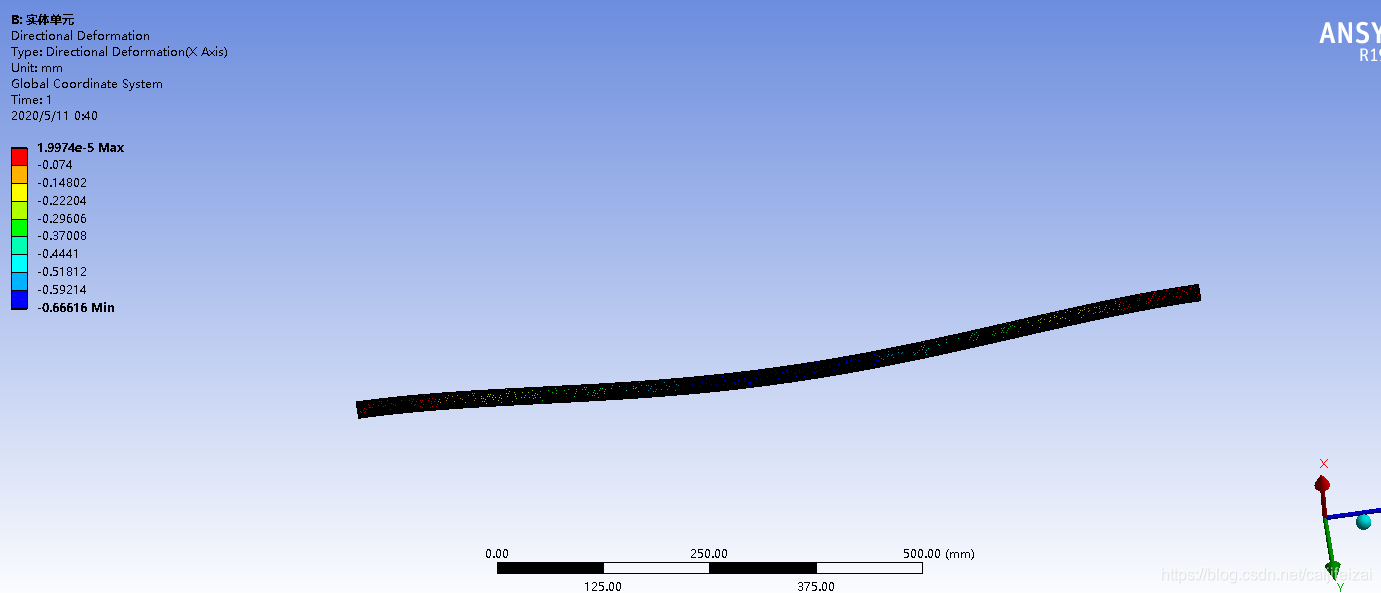

   求解的结果（只显示了在 x 方向上的形变 ）

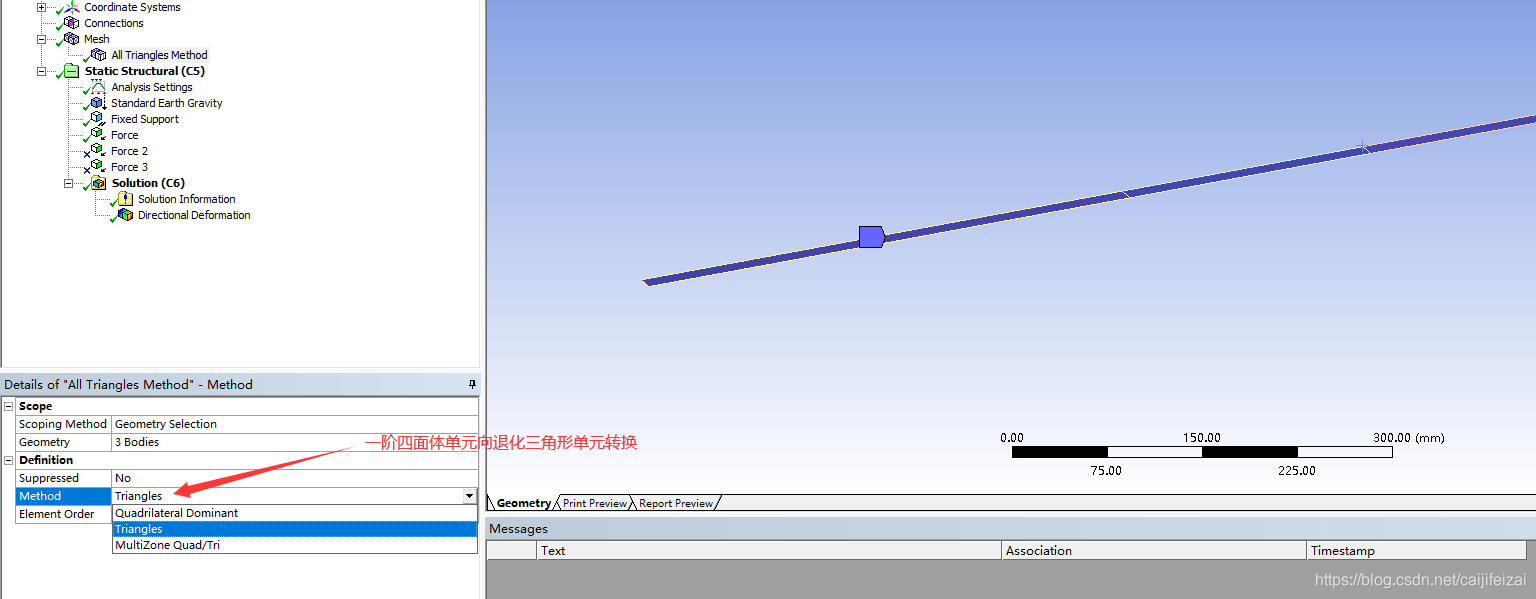

壳单元转换

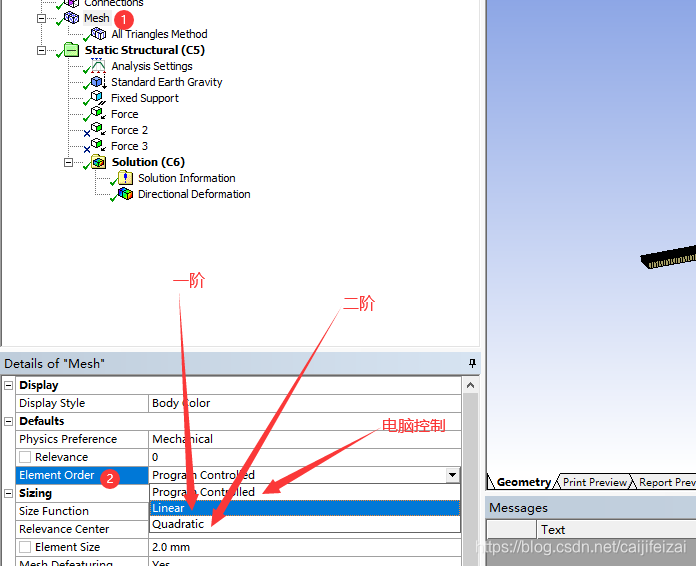

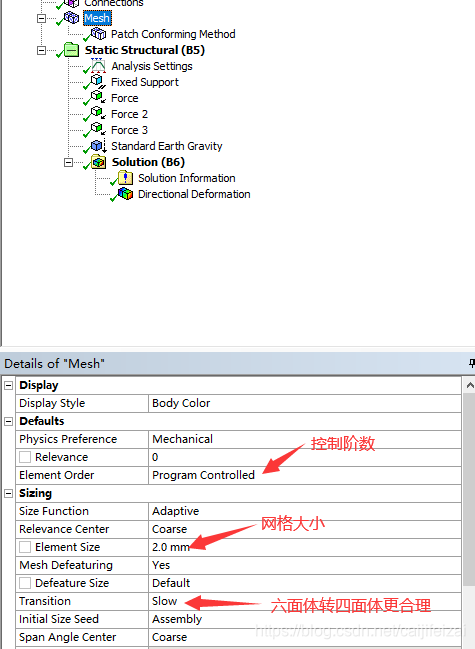

   一阶与二阶转换方式如下，其他单元类型一样：

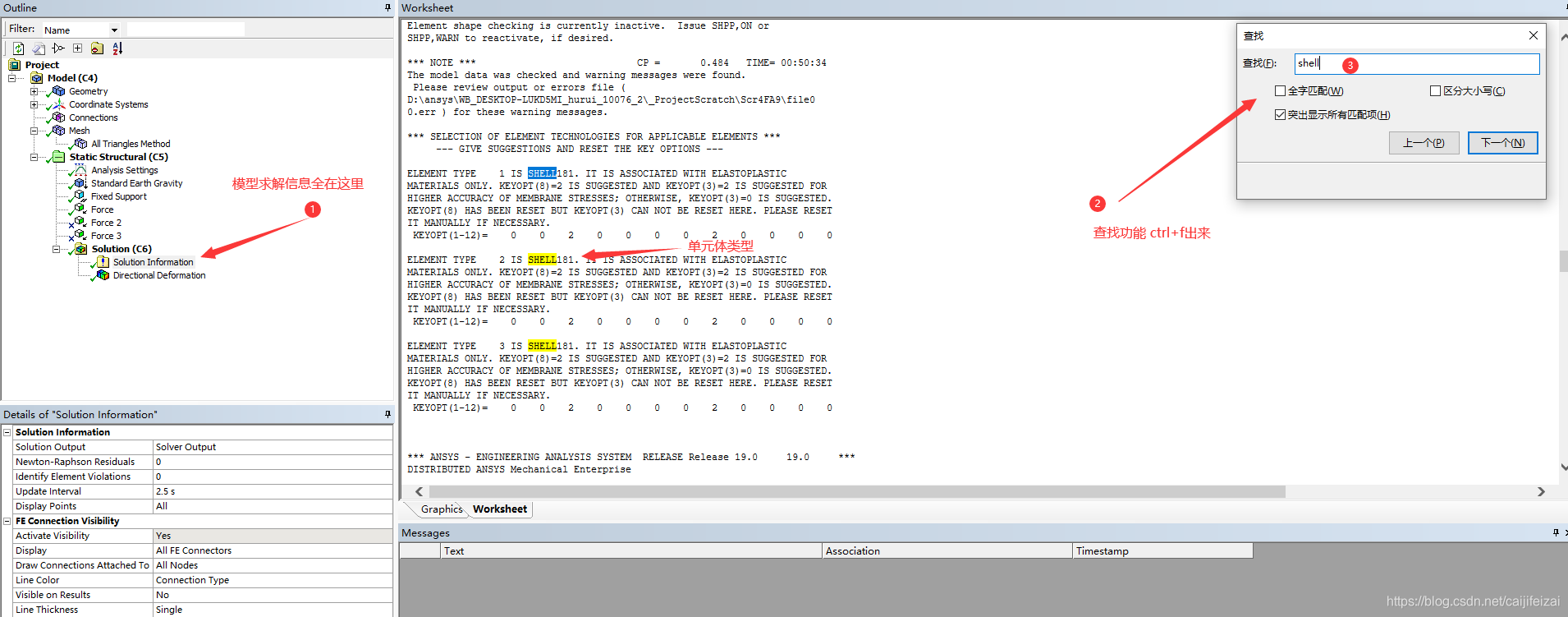

   查看整个模型的 信息 ，单元体类型也在里面查找。


   结合以上两图，大家可以试下阶数的转换，这里便不再展示了。

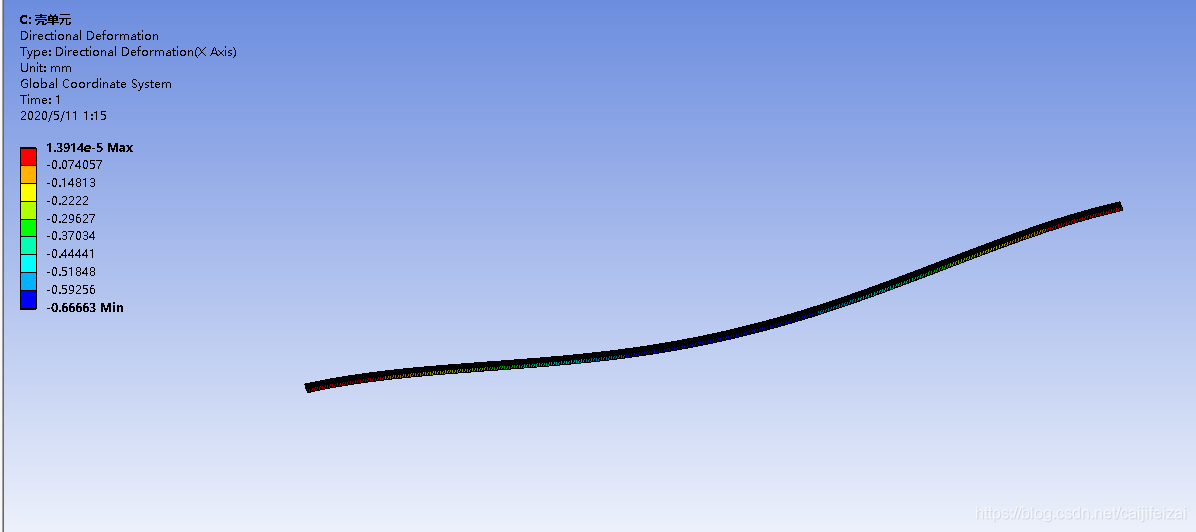

   壳单元方法的求解结果：

梁单元 的转换方式一样的，这里便不再赘述。

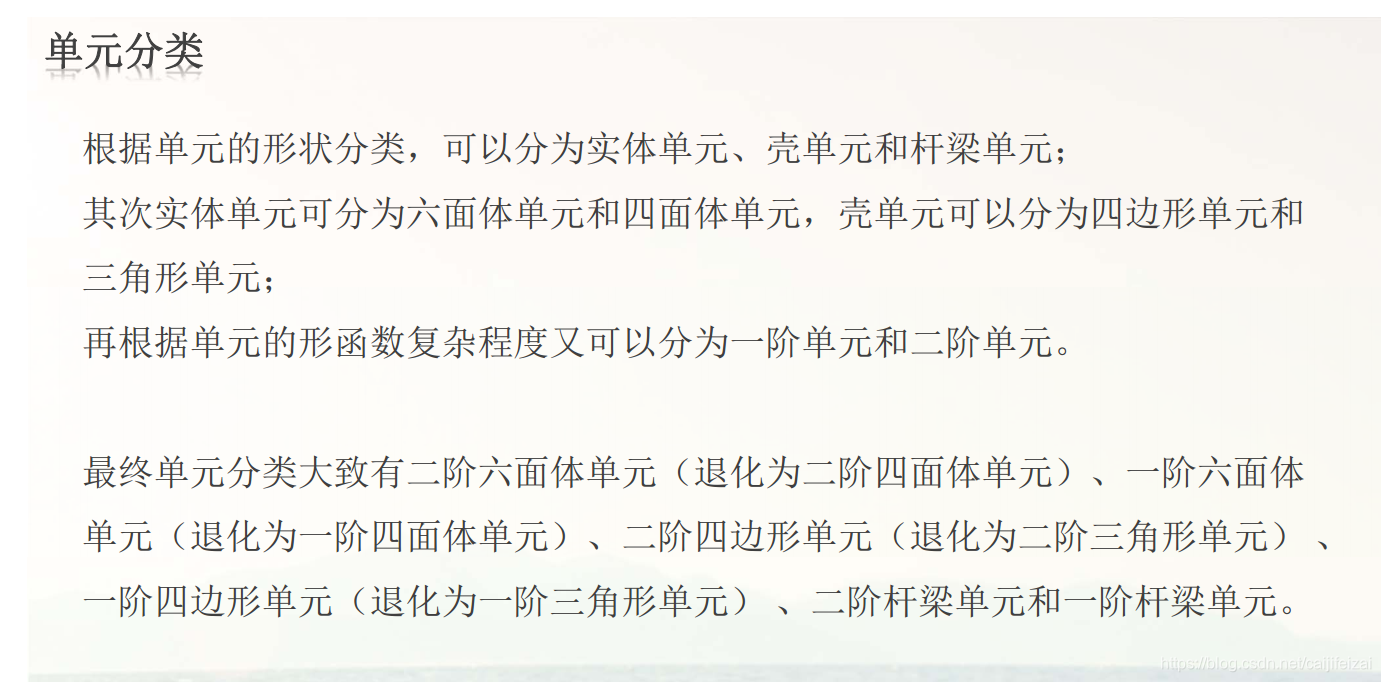

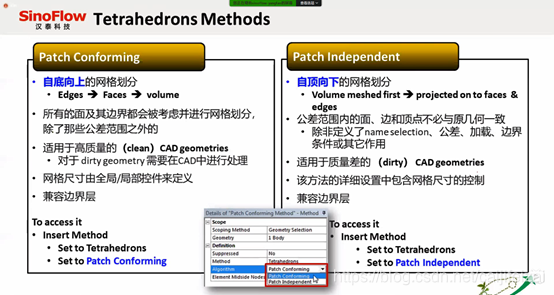

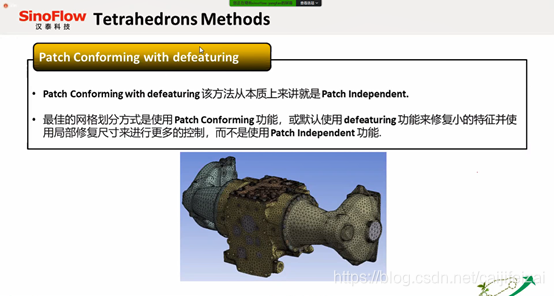

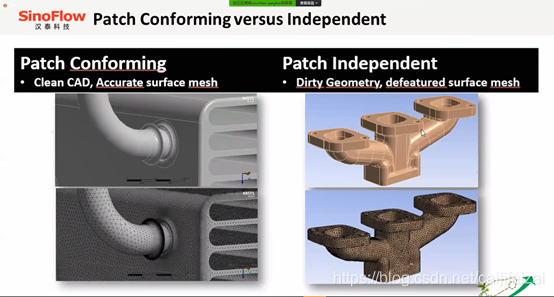

   下面几张图是对上面的解释未作出解释的地方做出解释：
