ANSYS Workbench散热器稳态热分析实战操作流程与结果验证

以散热器为例，进行热力学仿真。

给出它的初始温度，功率以及发热物件以及它的散热结构。

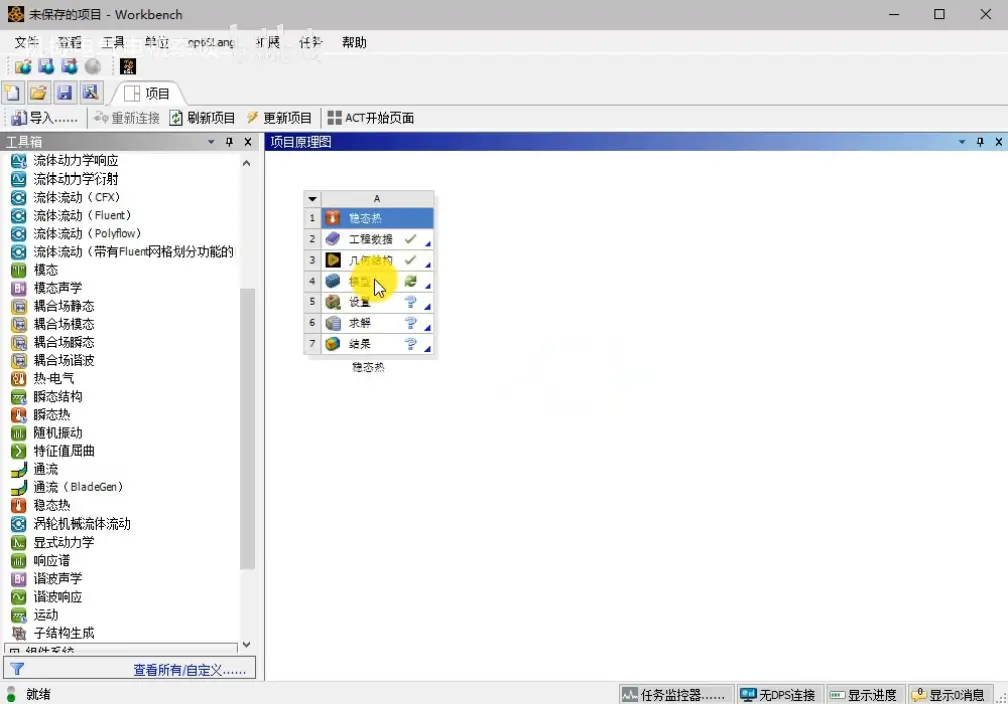

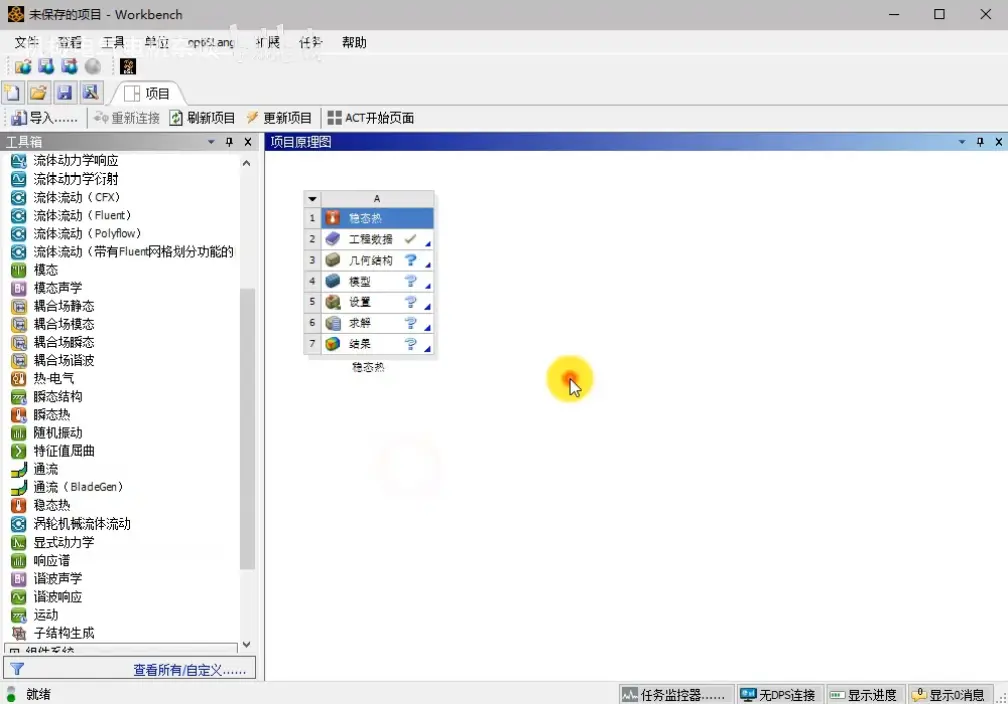

在项目中找到稳态热的选项，然后点击打开。接下来导入模型，右击几何结构，选择导入几何模型。

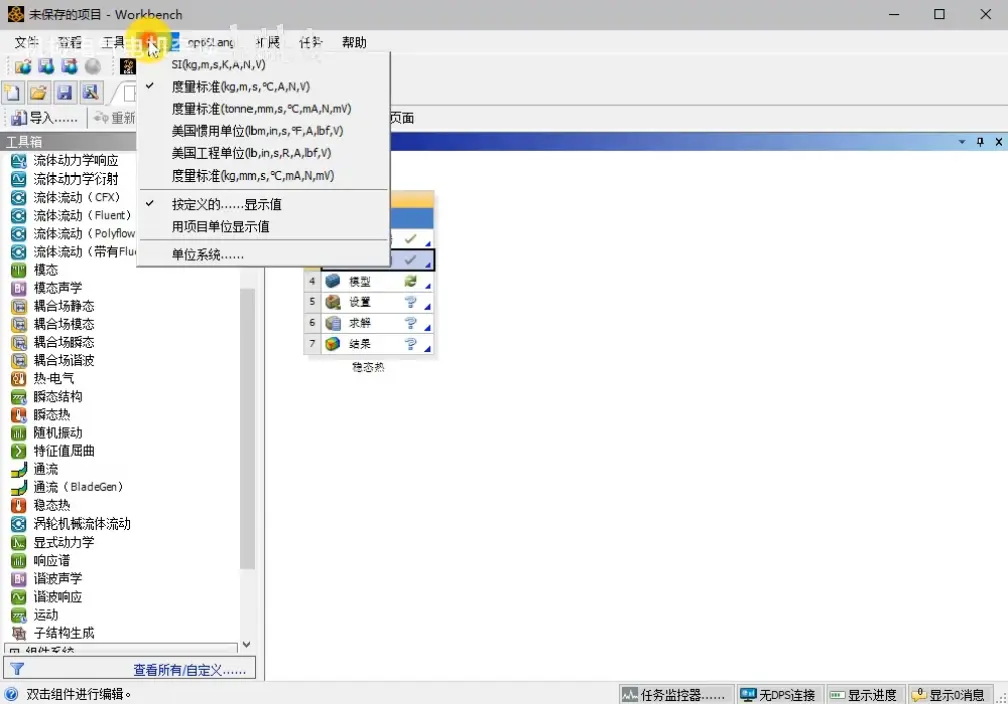

接下来我们选择我们的度量标准选择为千克，毫米。如果没有你想要的数量，点击下面的单位系统，然后去找你想要的值。

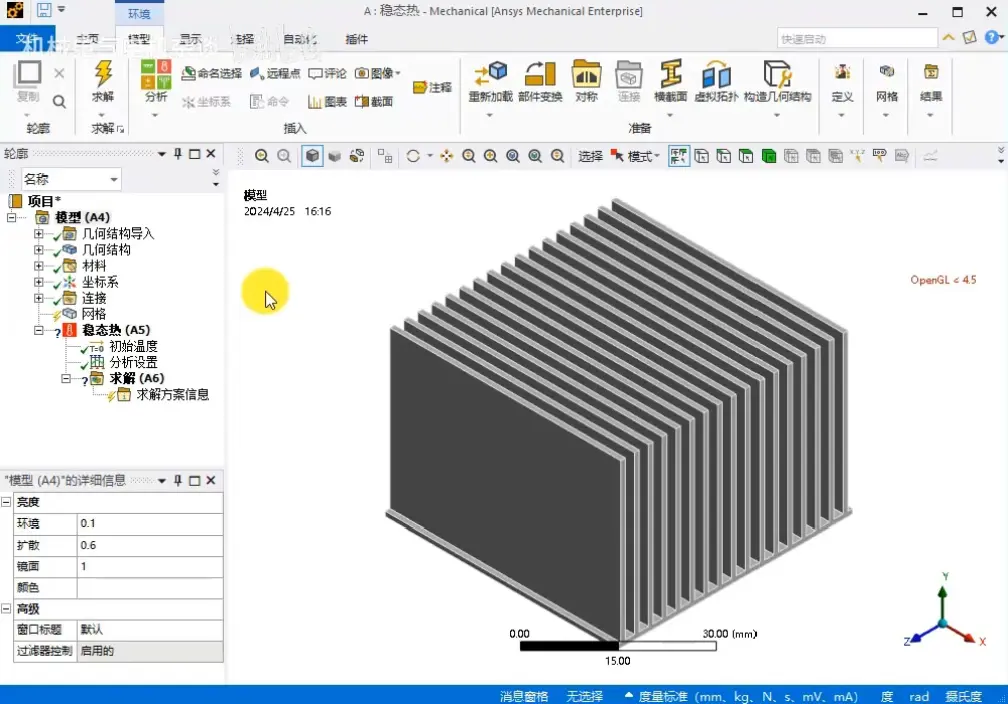

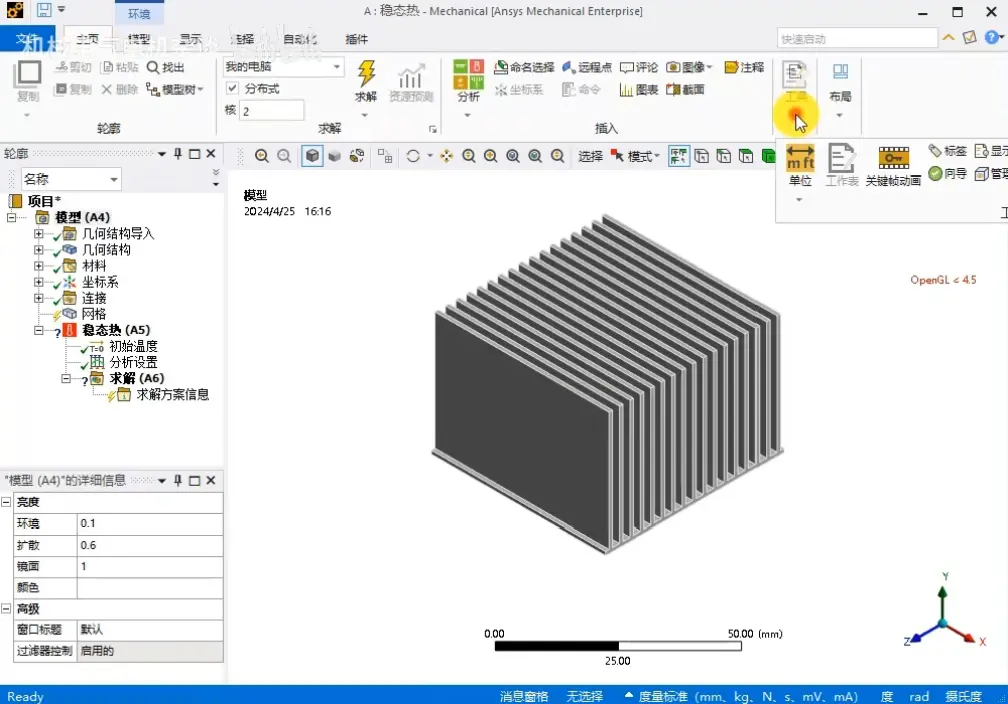

右击模型栏选择编辑命令，启动Merxhanical

我们选择所需要的单位

选择毫米千克单位，然后返回workbench。

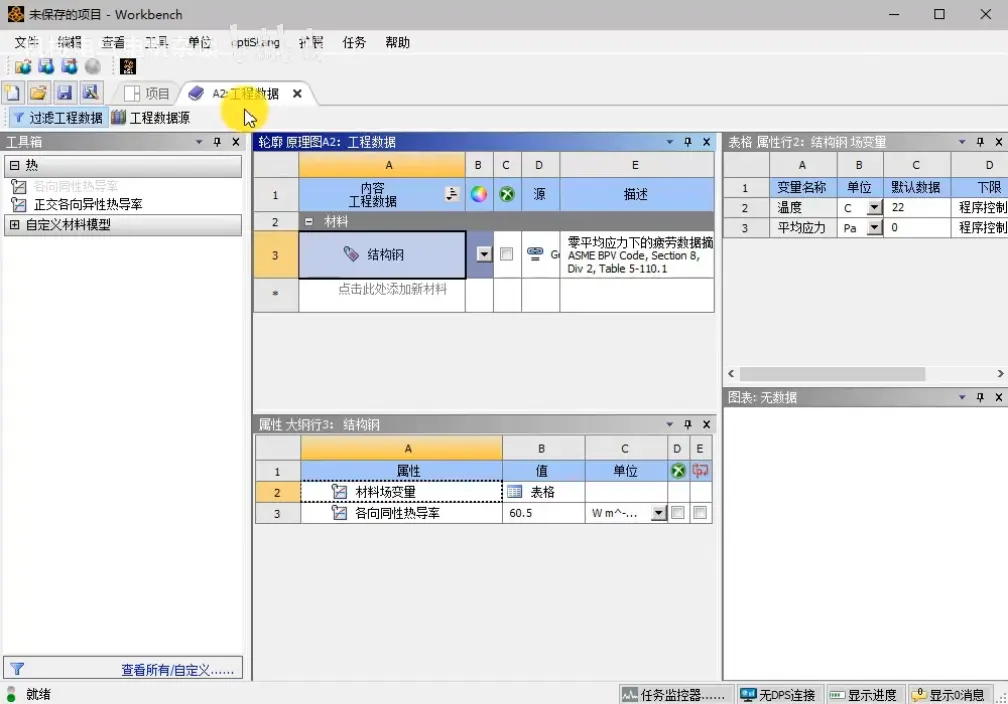

双击工程数据，打开工程数据选项。

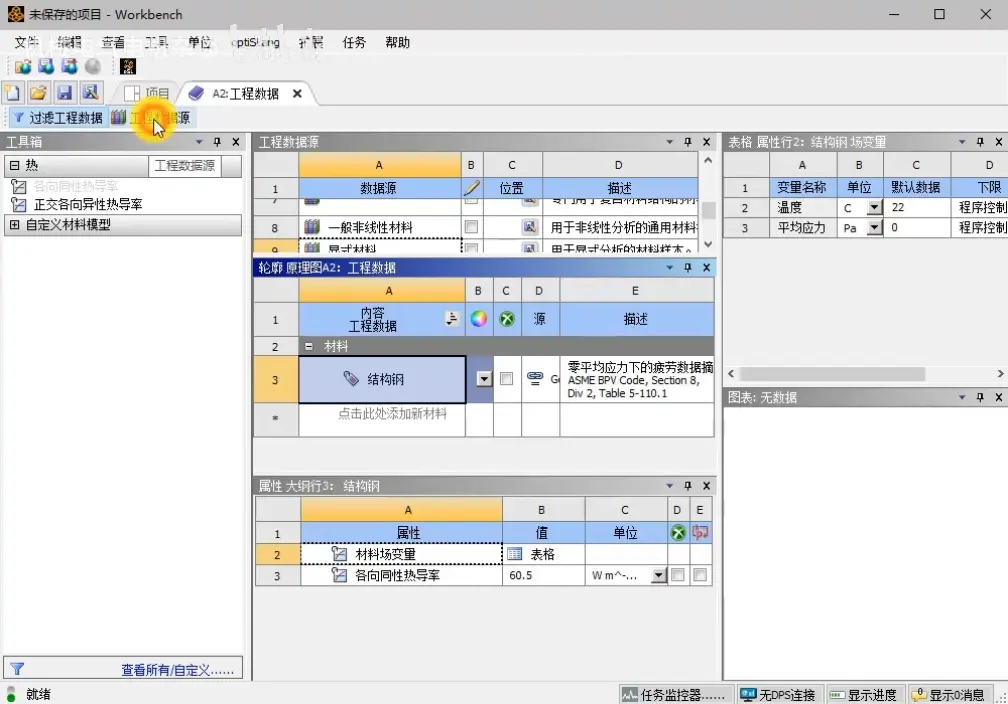

单击工程数据源

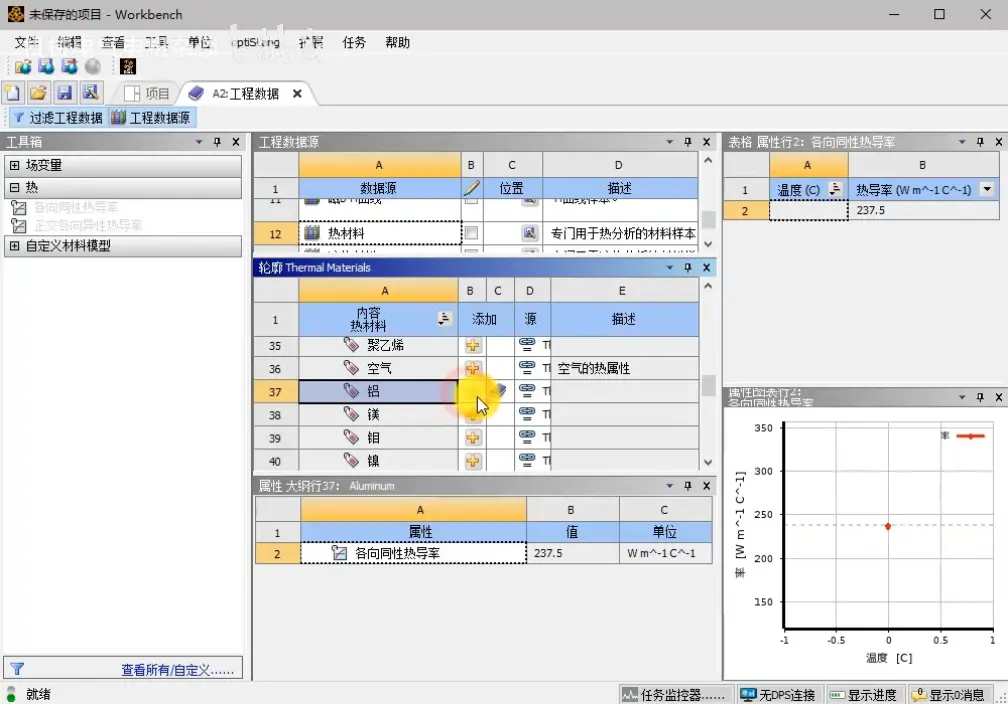

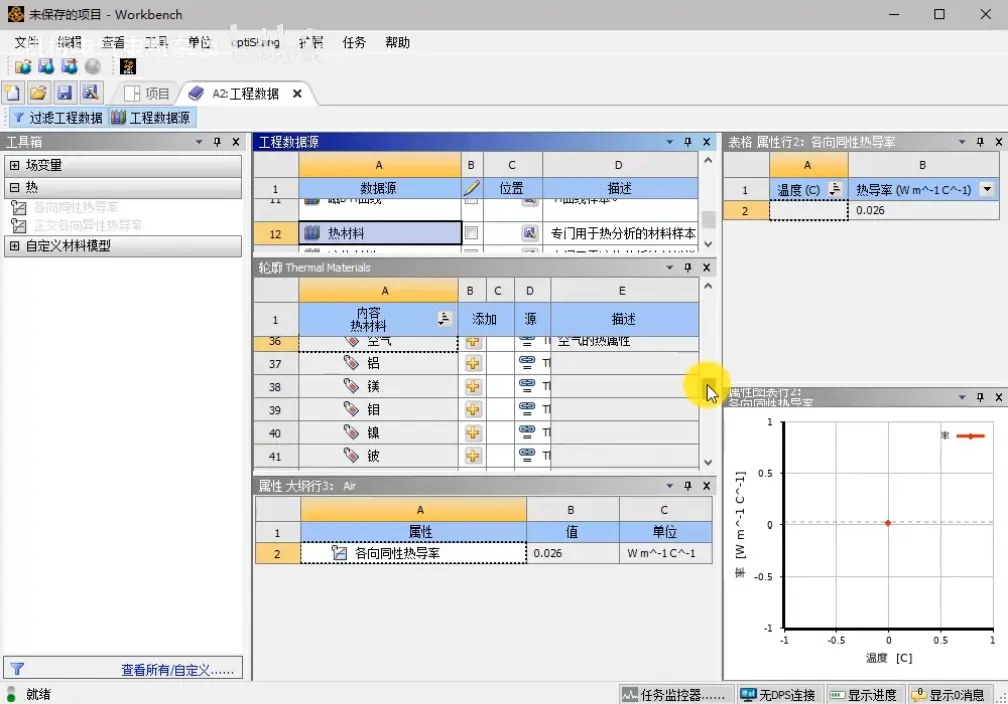

找到热材料。在材料中选择硅，铝

单击添加按钮。

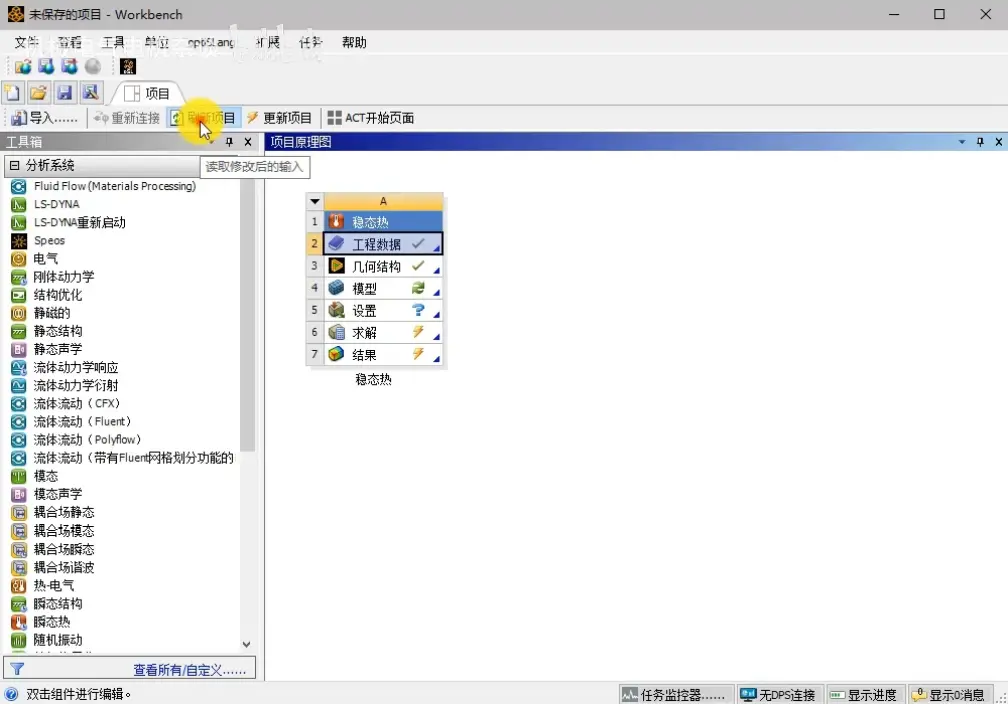

然后关闭工程数据，刷新项目

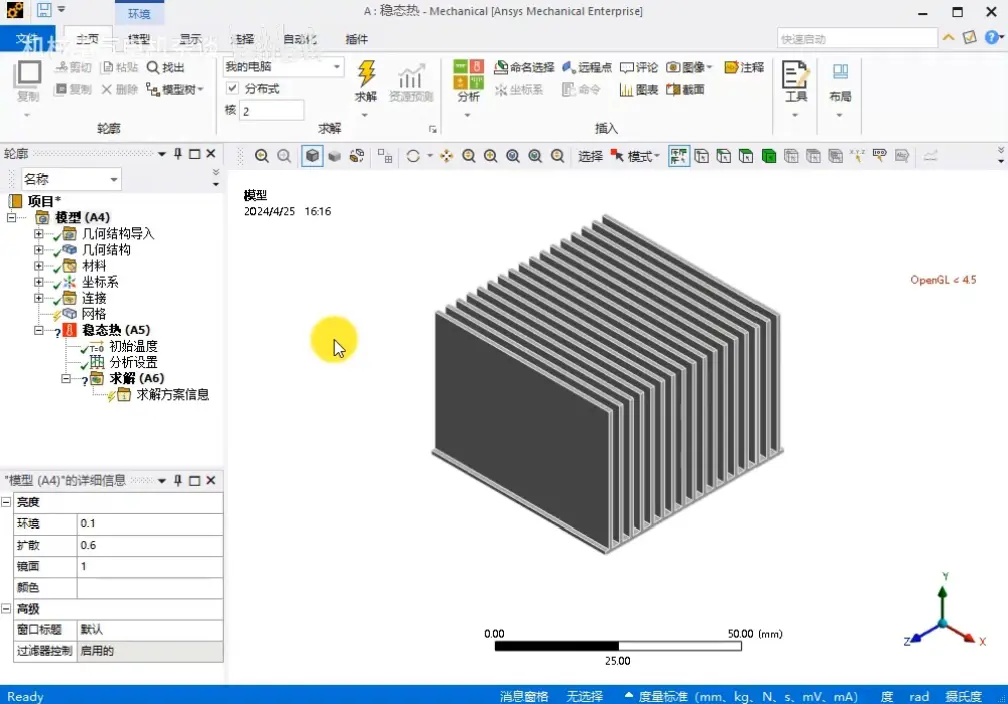

返回到mechanical。

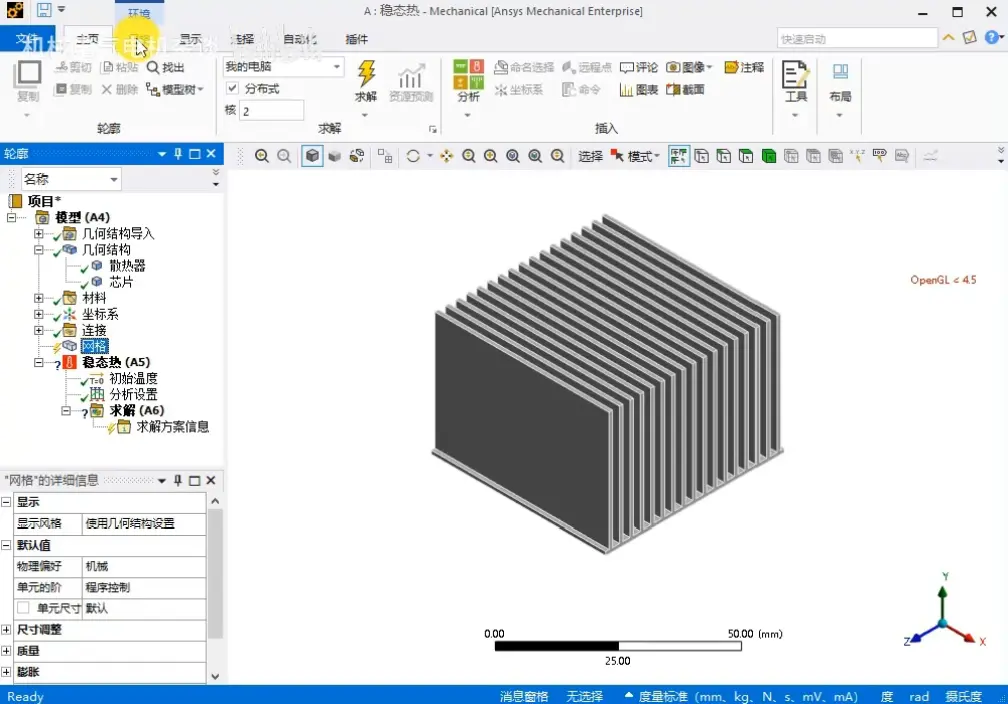

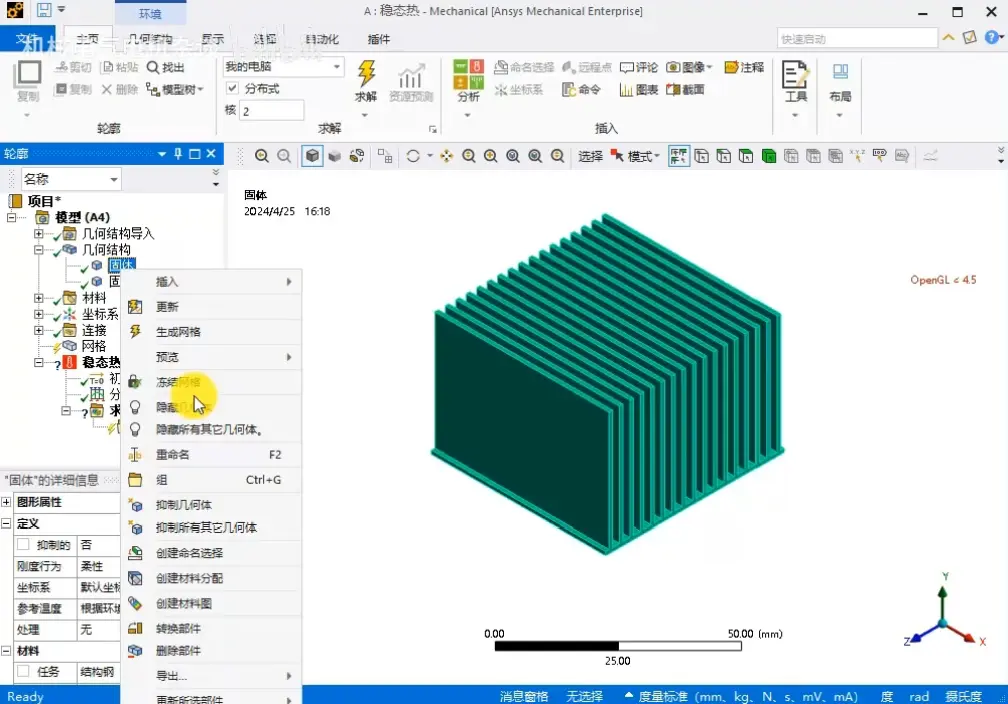

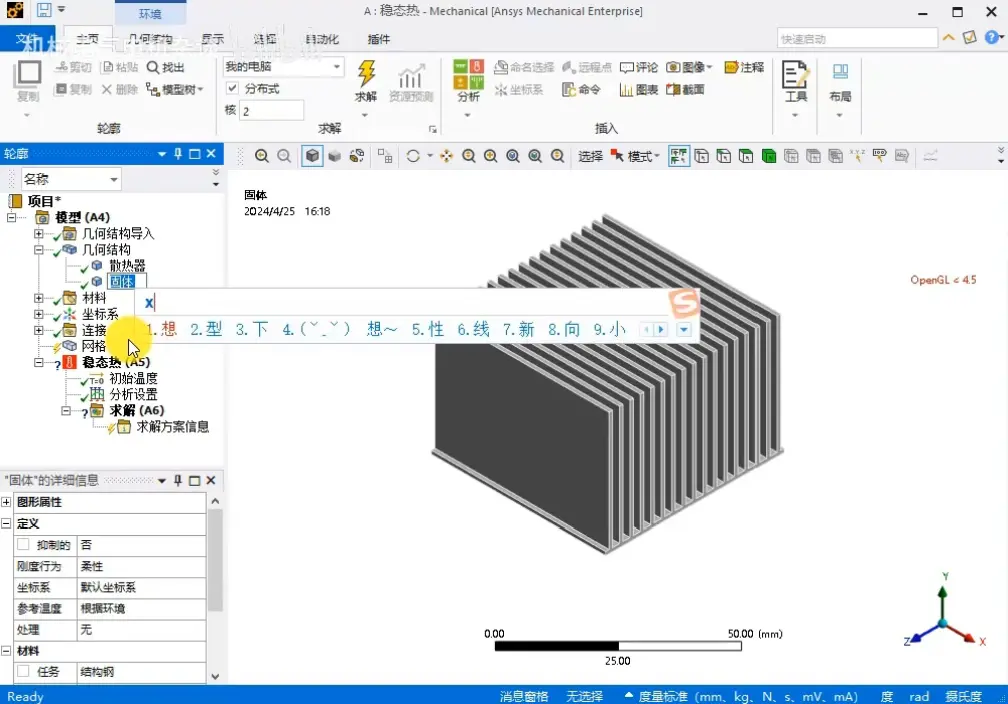

接下来对模型进行重命名。命名为散热器。

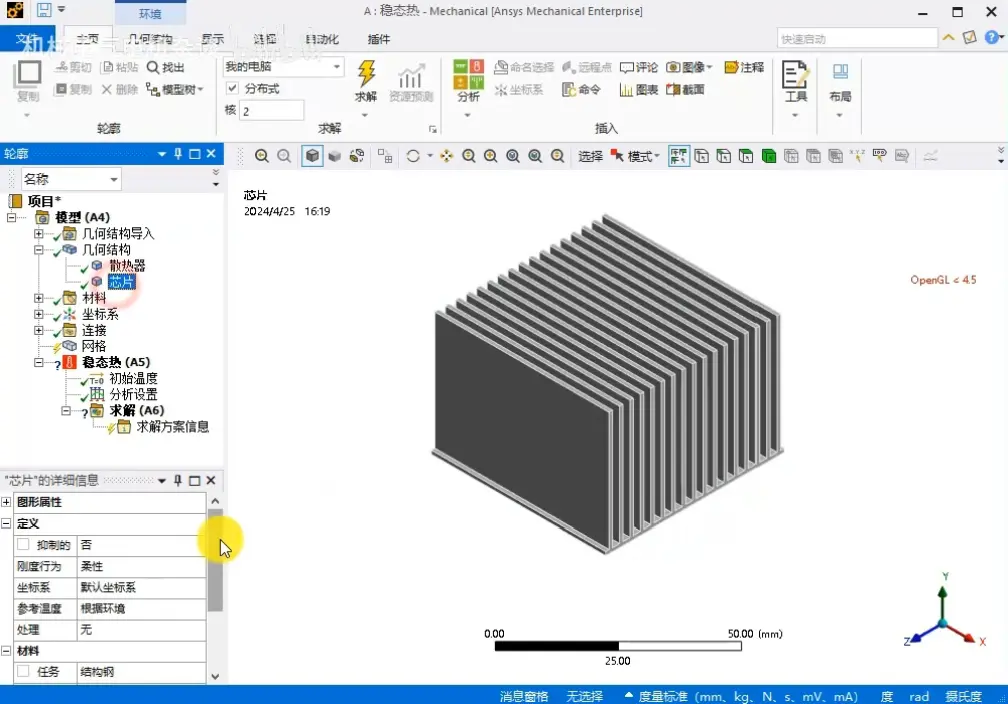

固体二命名为芯片。

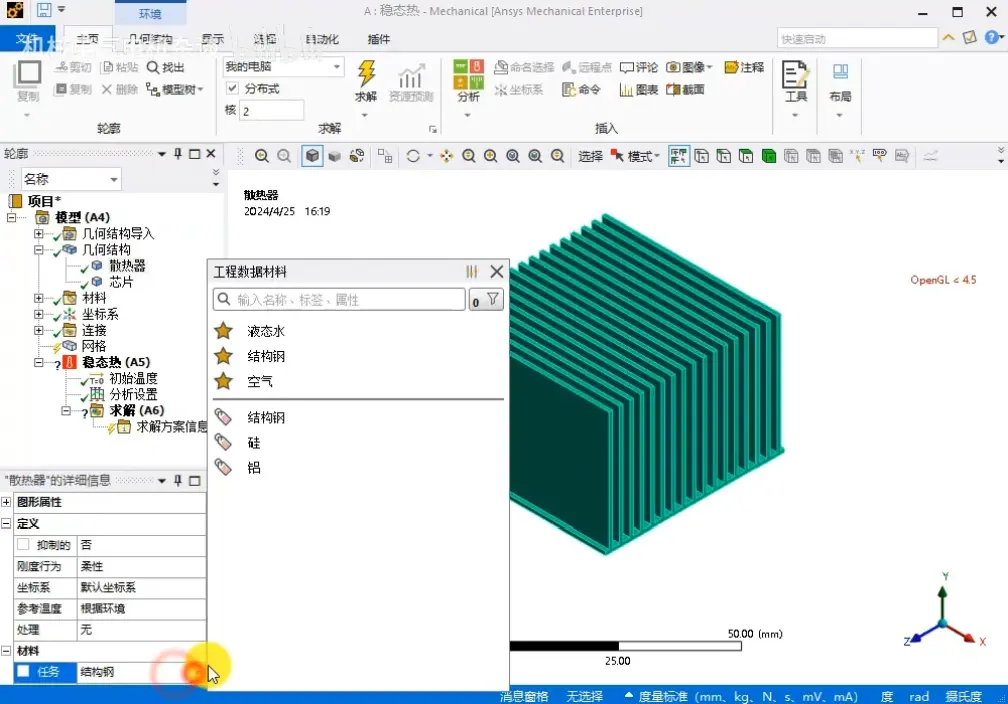

选择散热器。设置材料为铝

选择芯片设置为硅

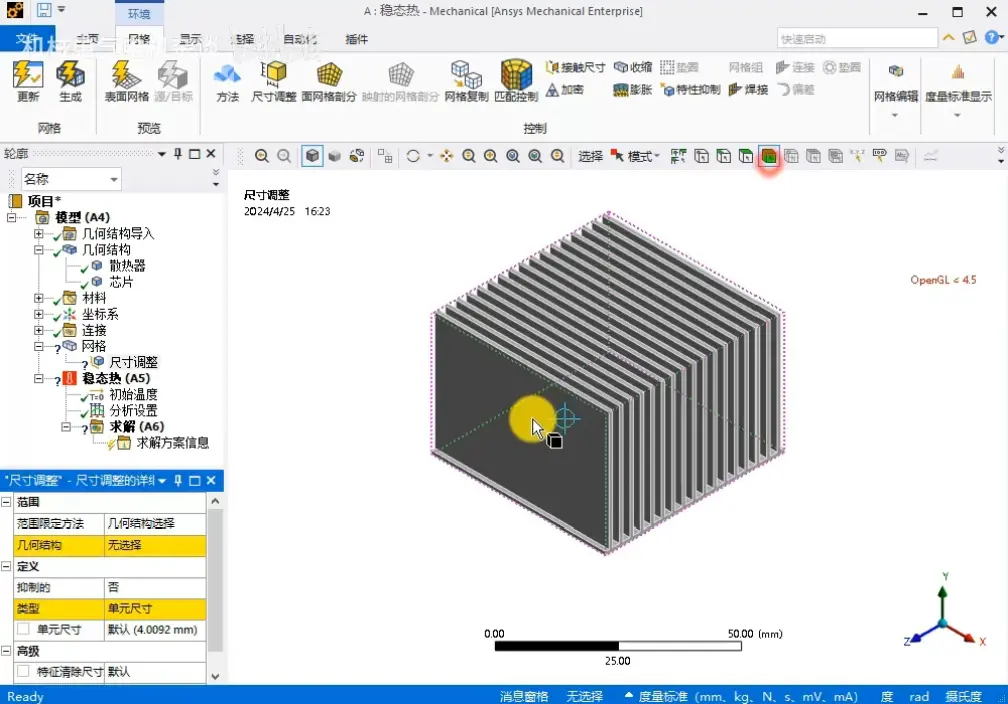

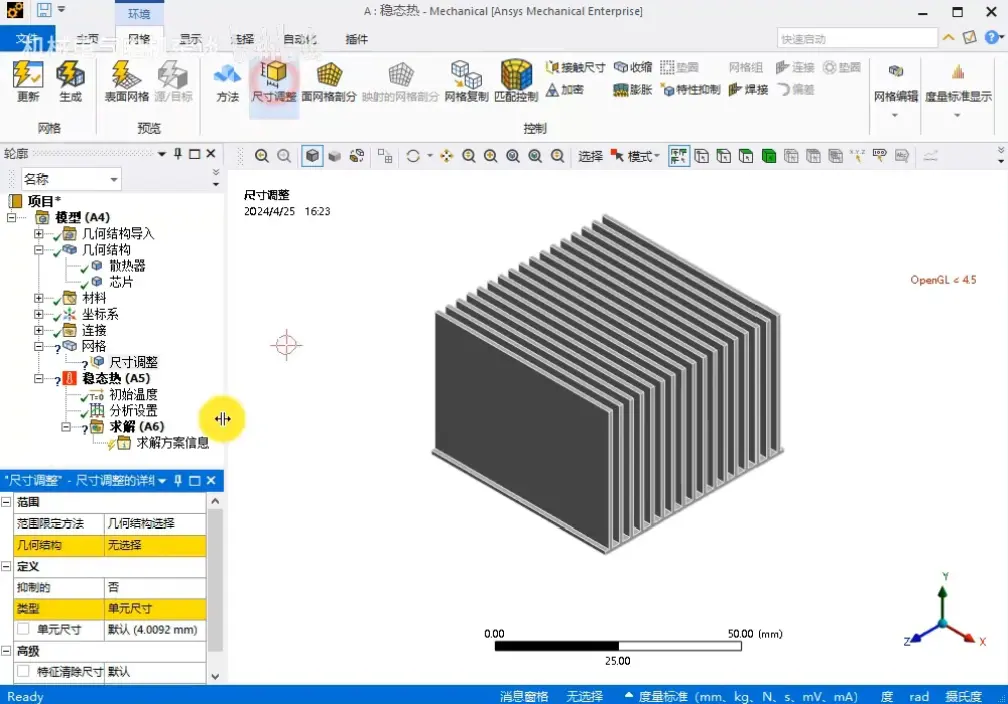

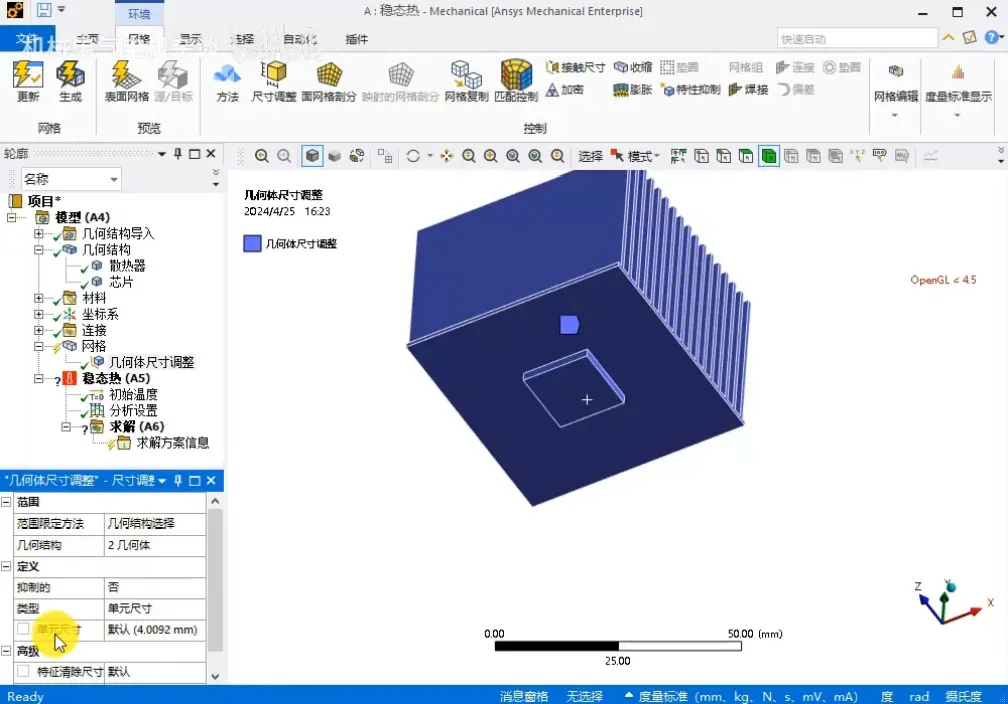

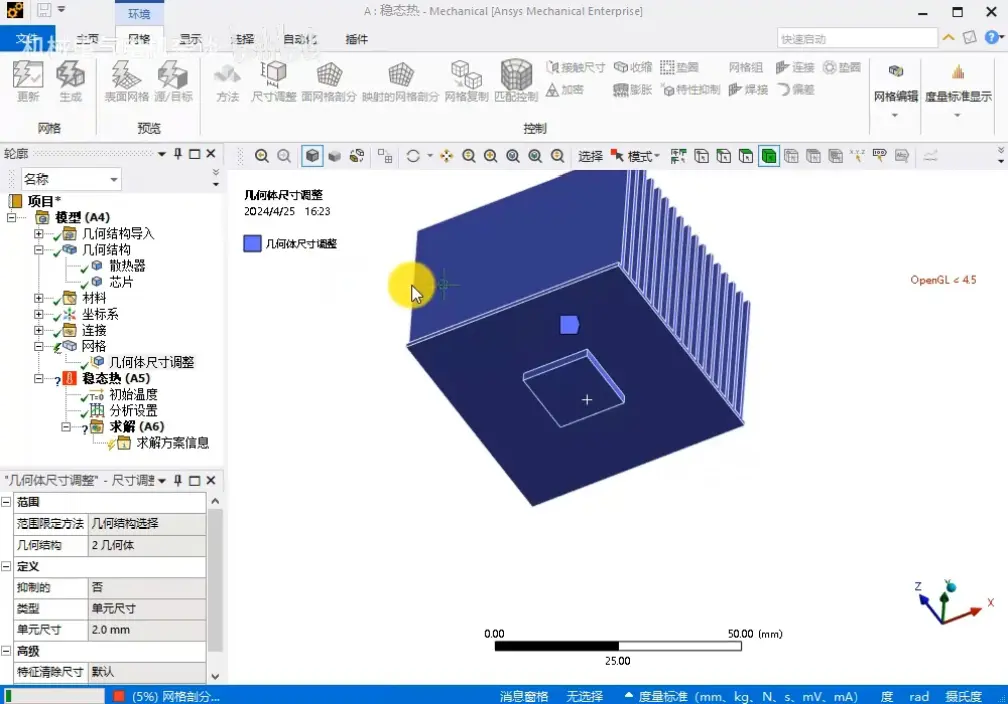

划分网格，单击网格分支，在网格选项卡中选择尺寸调整。

设置几何结构为散热器和芯片。应用

设置单元尺寸为2mm。

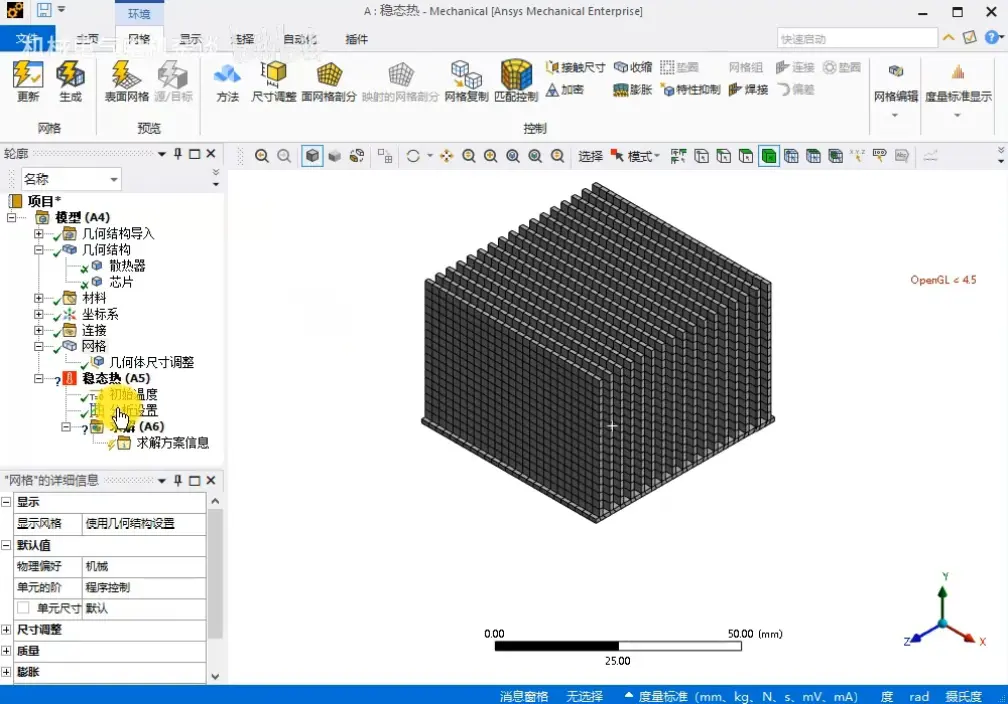

点击网格选项中的生成按钮。

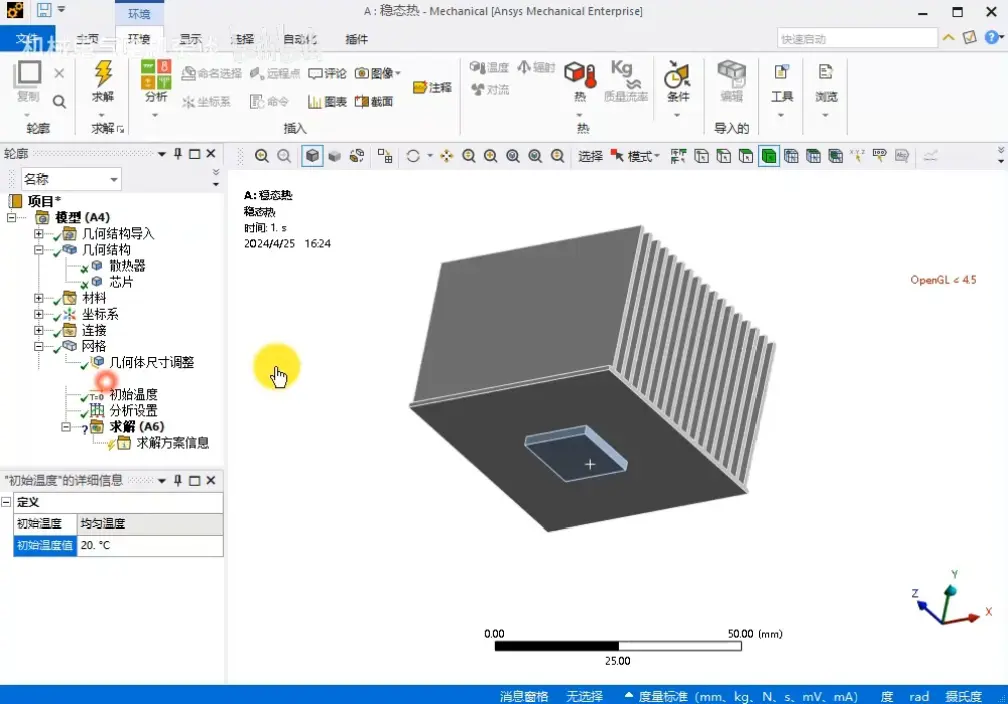

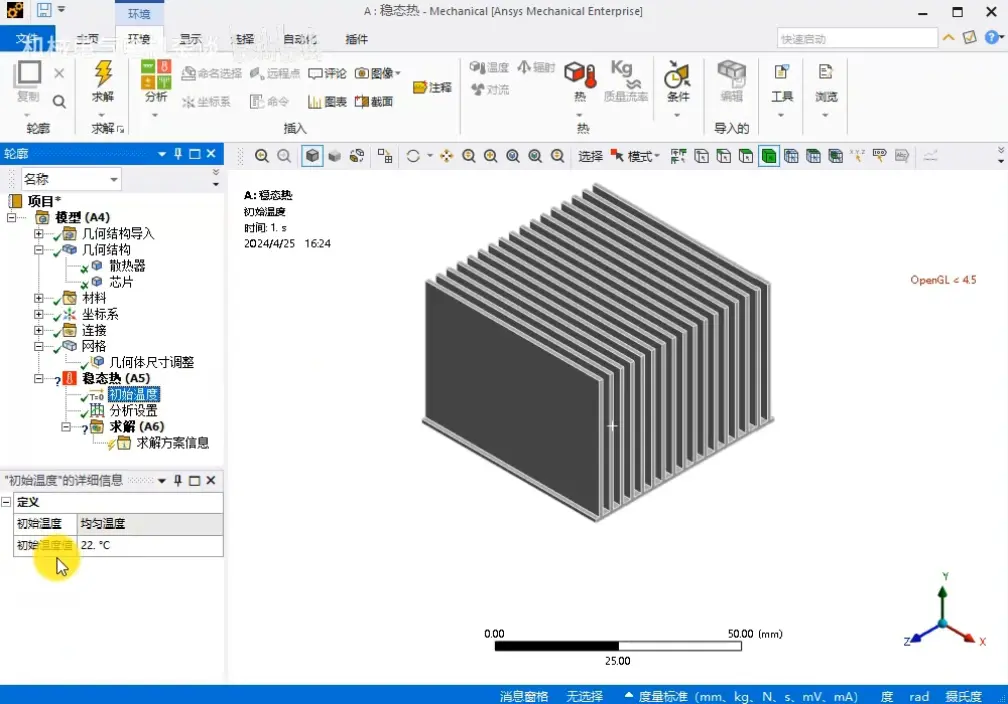

定义热载荷，单机稳态热节点下面的初始温度选项。

设置为20℃。

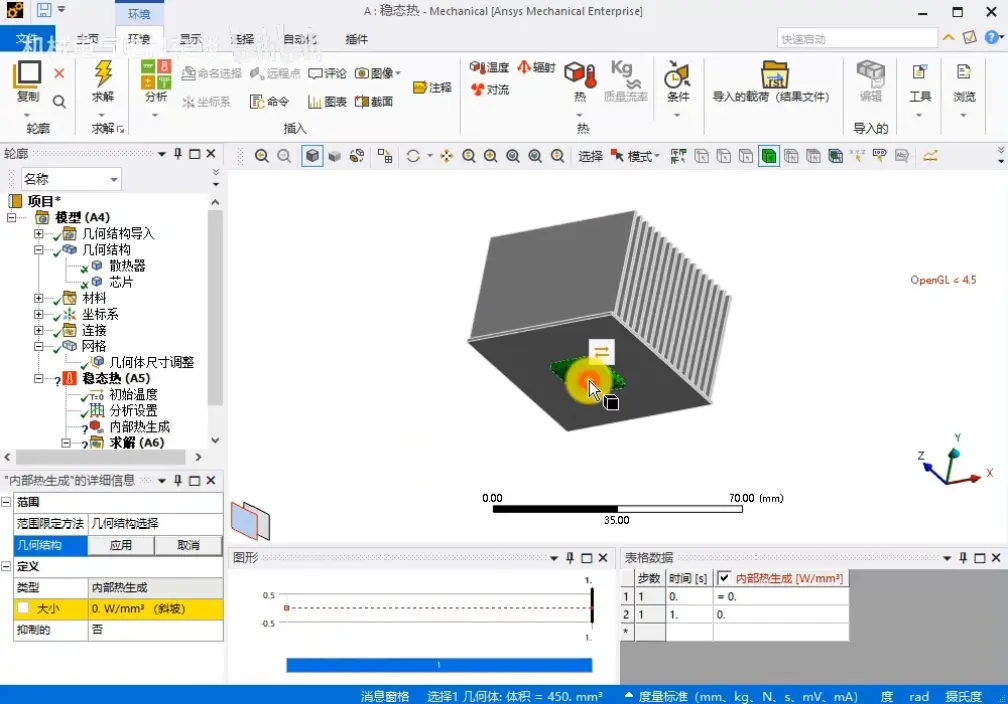

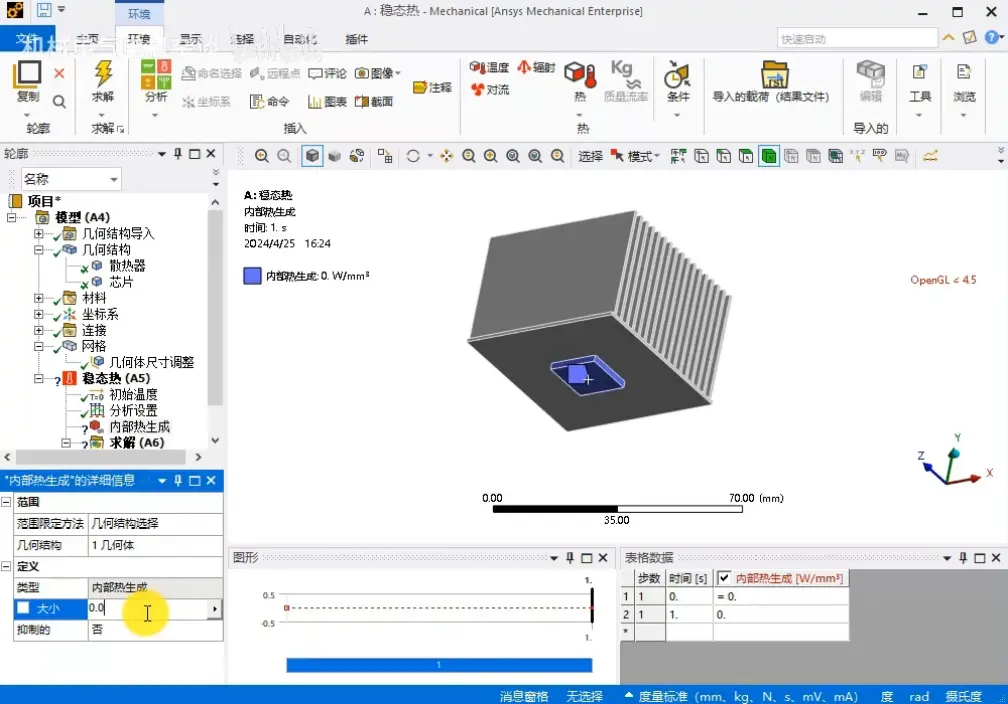

选择内部生成热，单击固态热a5分支。

切换到环境选项卡。

设置几何结构为芯片。

设置大小为0.02W。

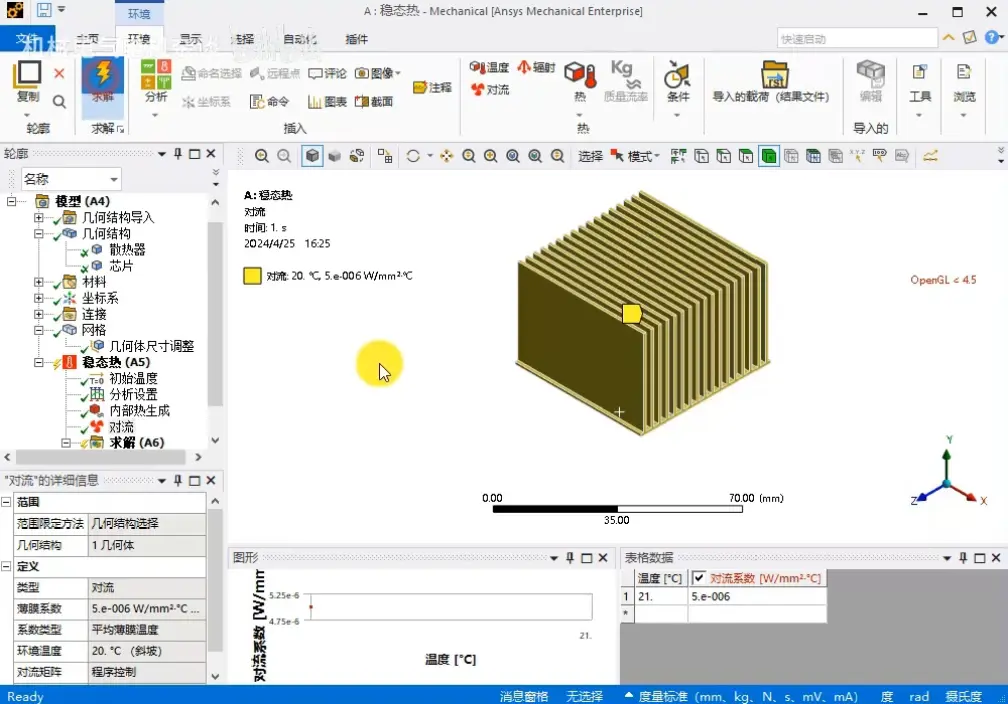

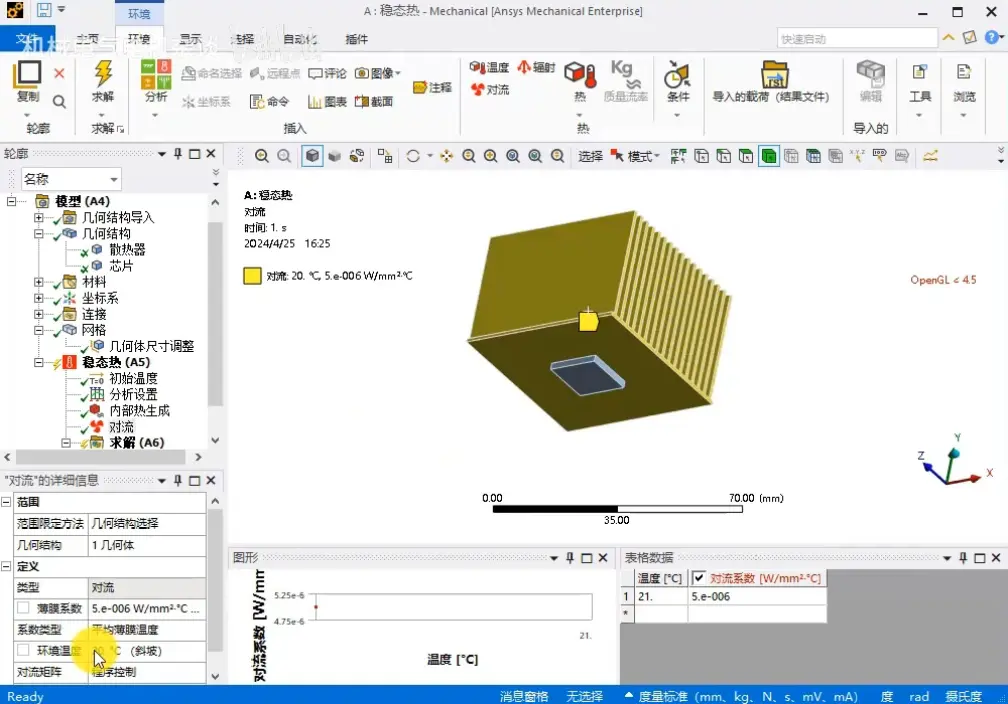

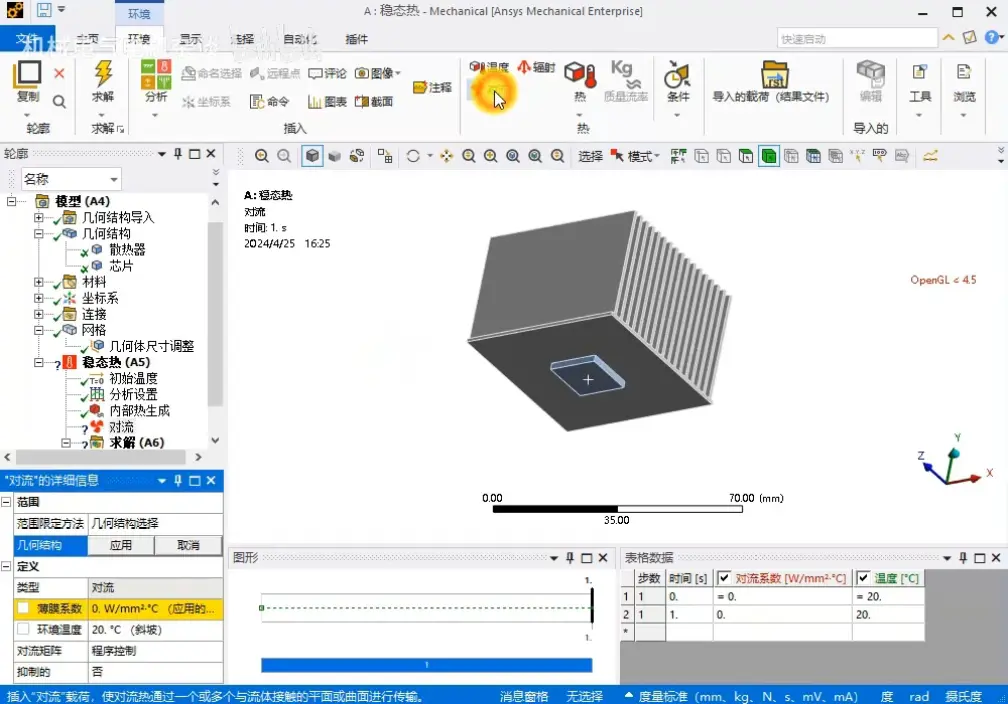

添加对流

选择几何结构为散热器。

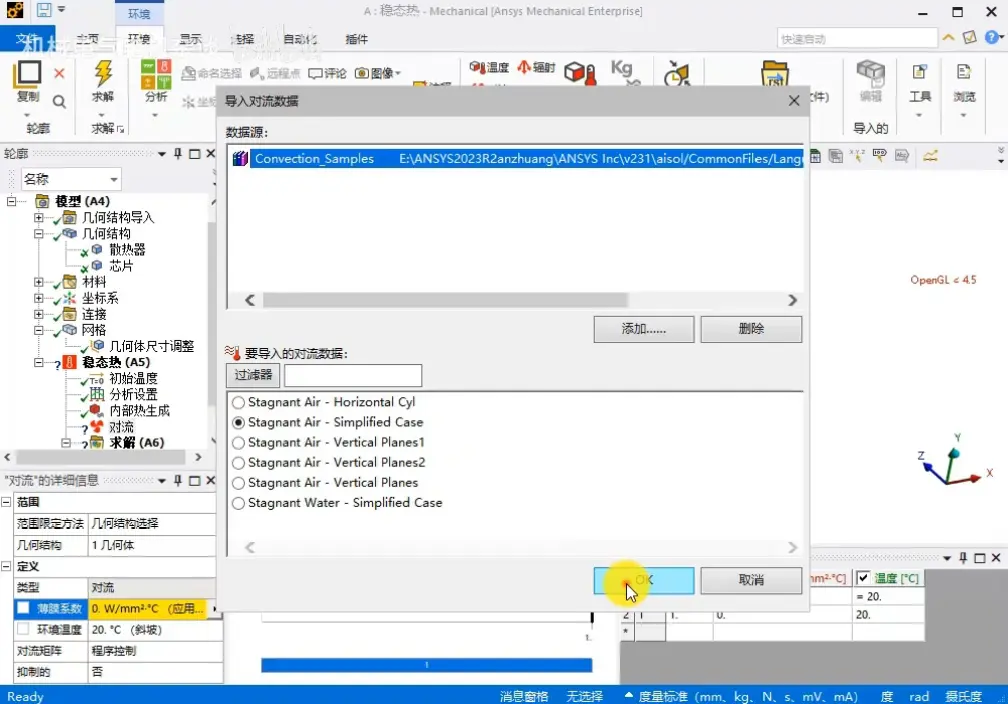

在薄膜系数中，我们单击左侧展开按钮，选择导入温度相关的选项。打开导入对流数据对话框，选择停滞空气，简化模式

单击ok按钮，设置环境温度为20℃。

设置完成后，单击求解

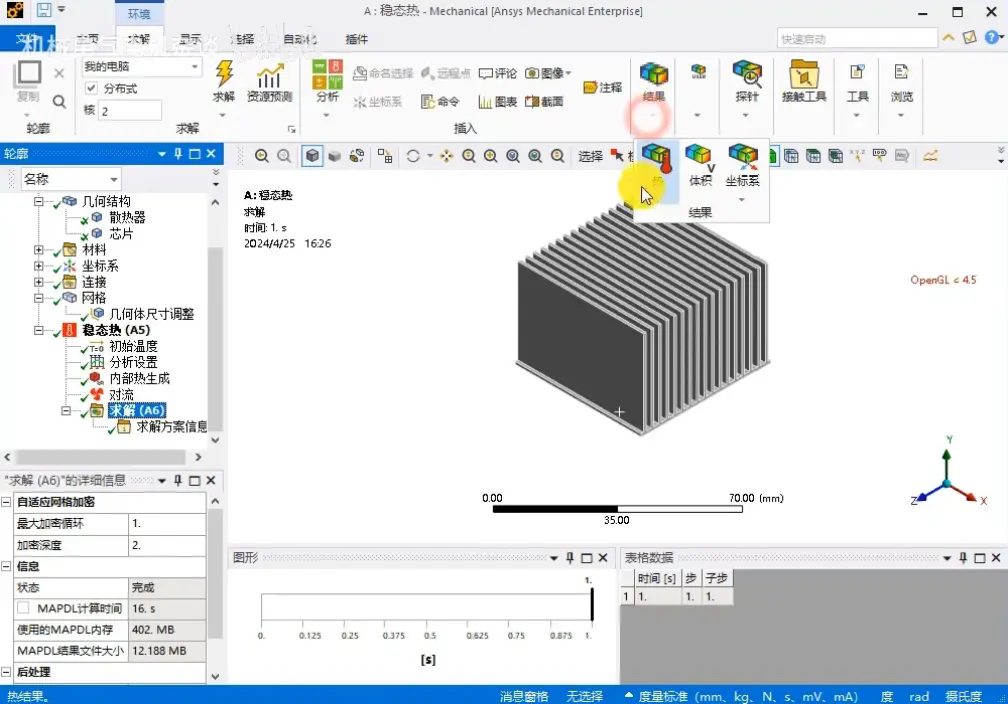

后求解操作。首先添加温度。

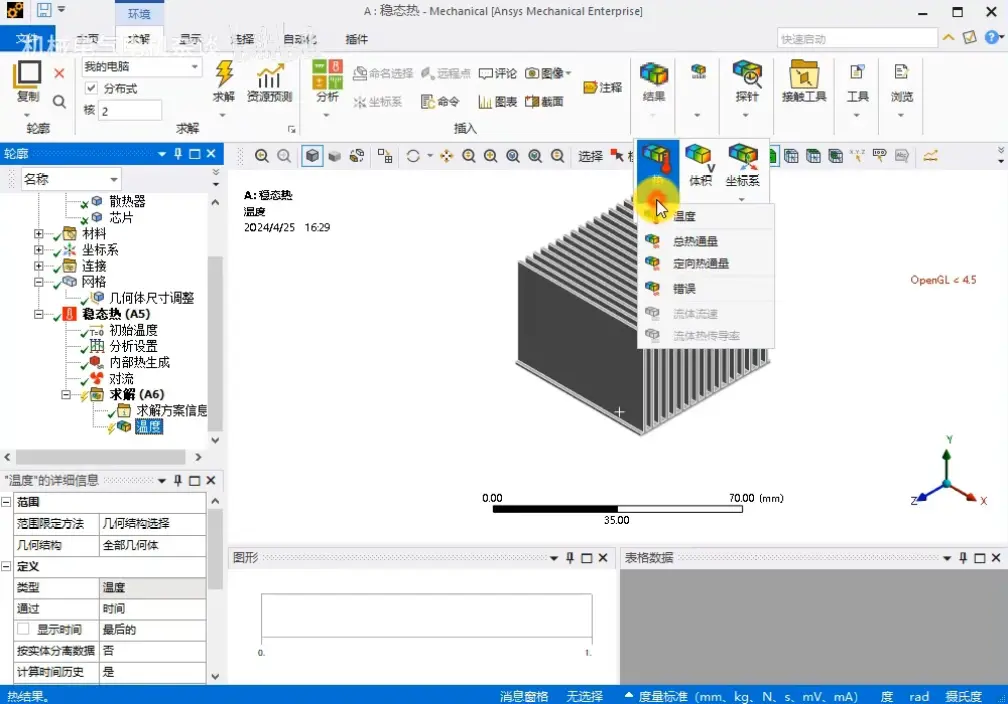

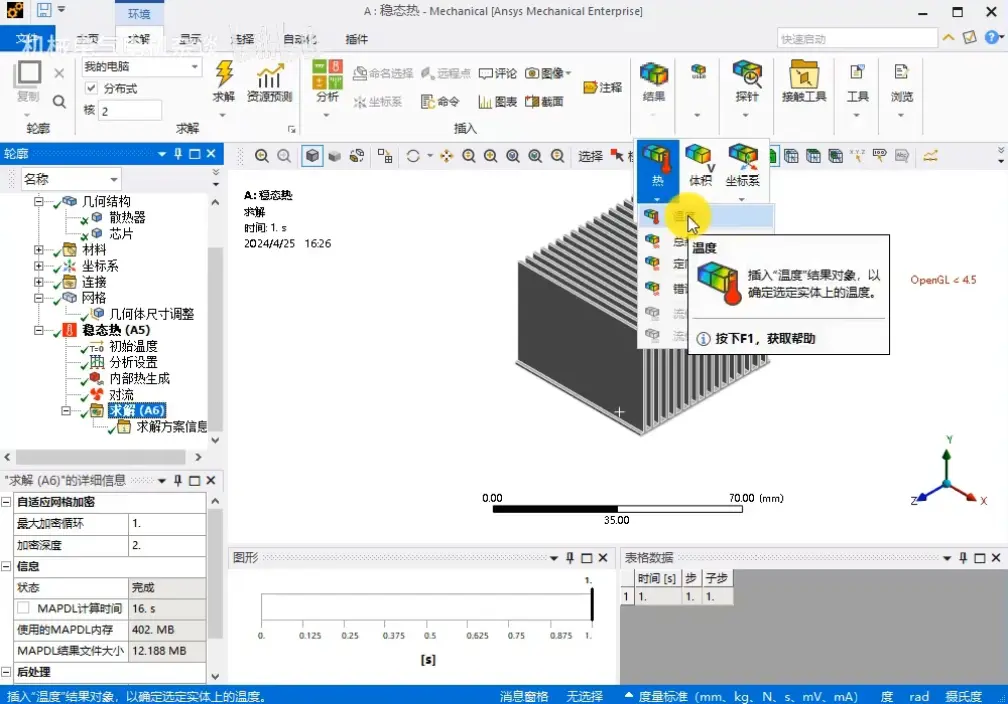

在求解选项卡中，单击结果，下拉菜表中的热，我们选择温度选项。

然后再选择总热通量。再次单击求解按钮，更新数据。

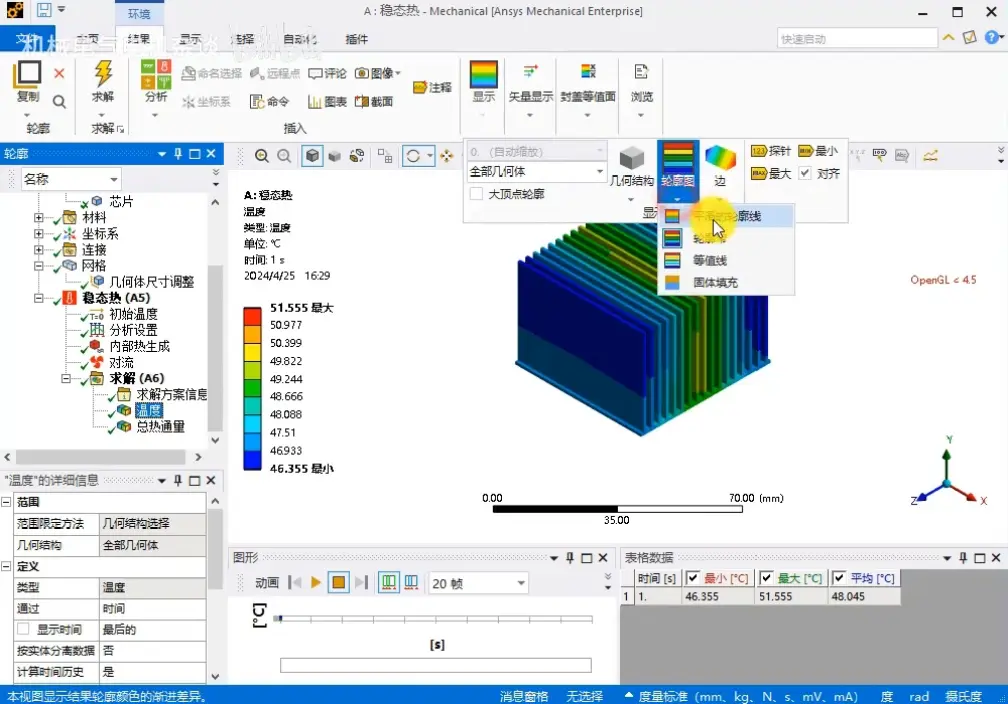

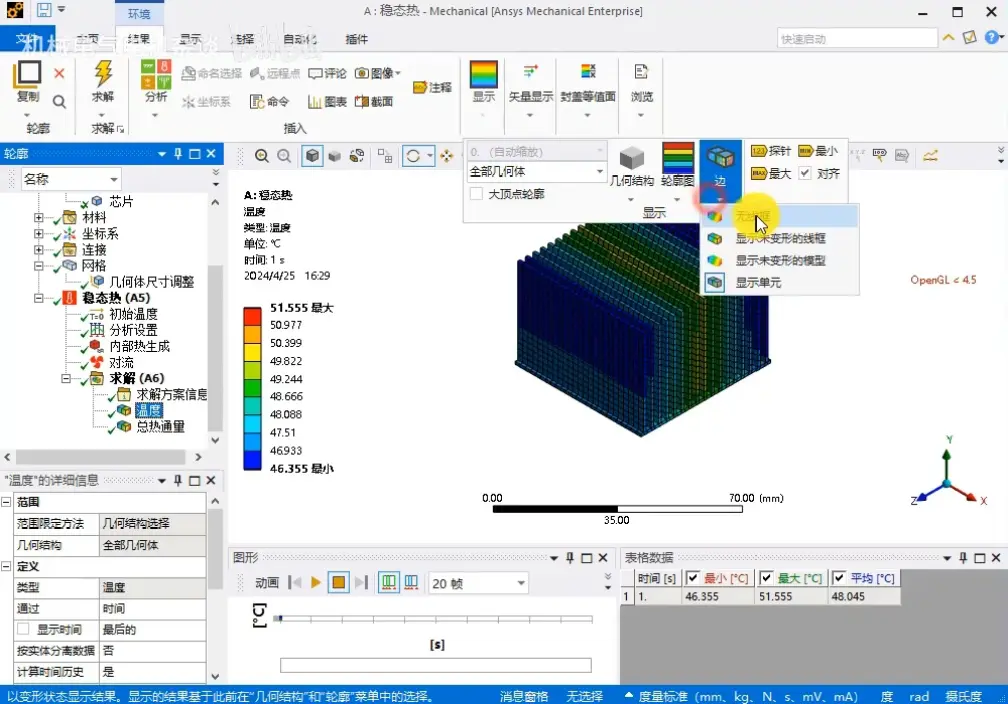

单击温度按钮，调整显示类型。

选择无线框和平滑的轮廓线。

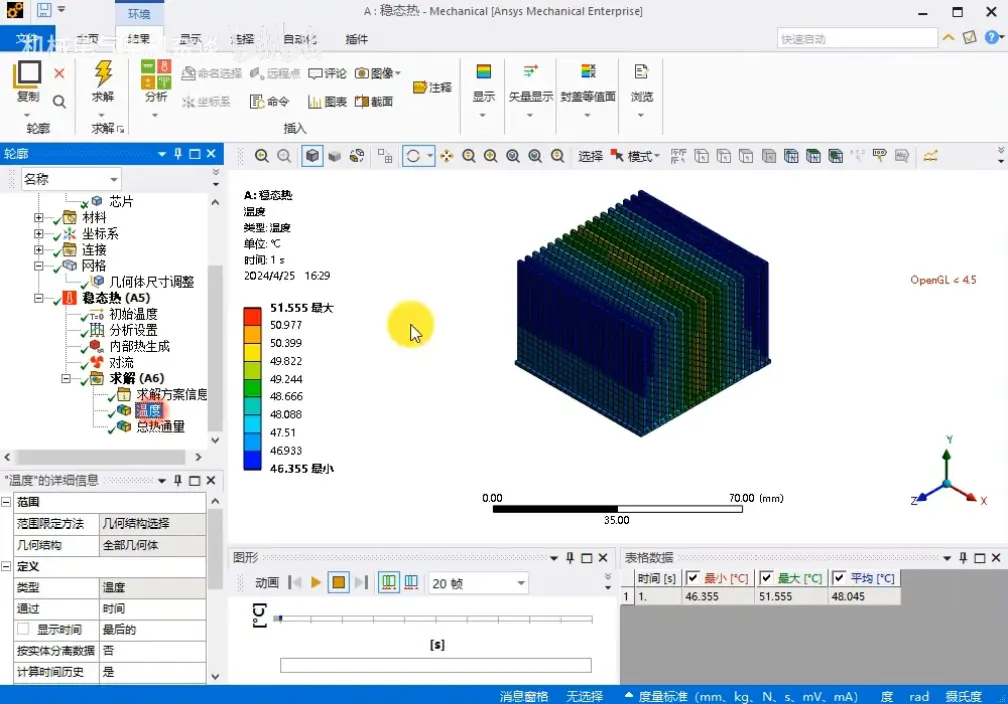

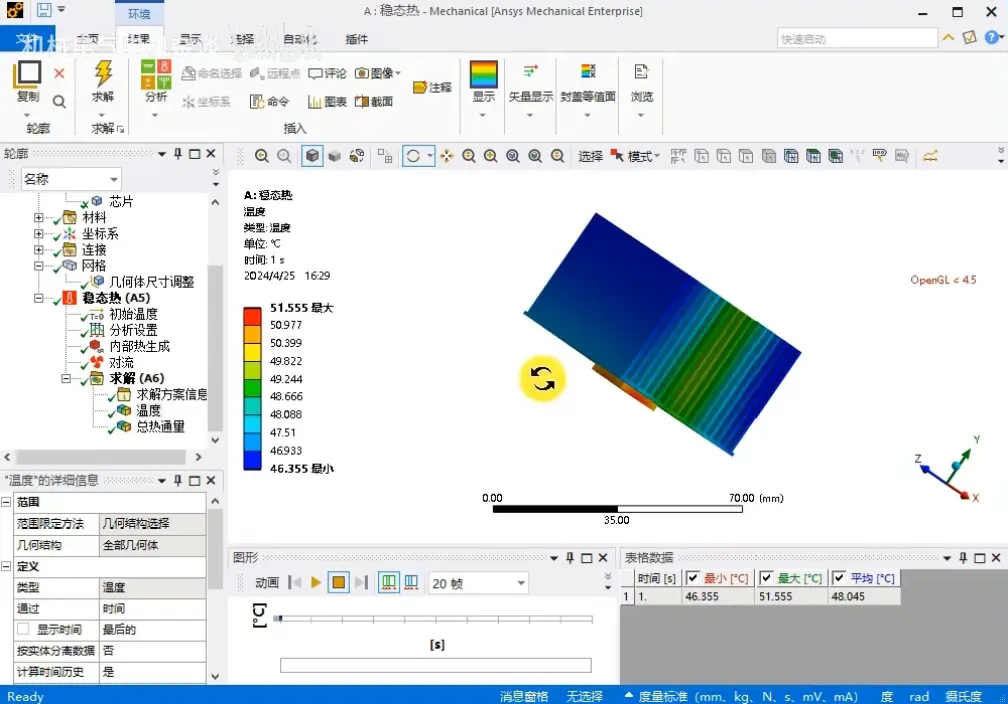

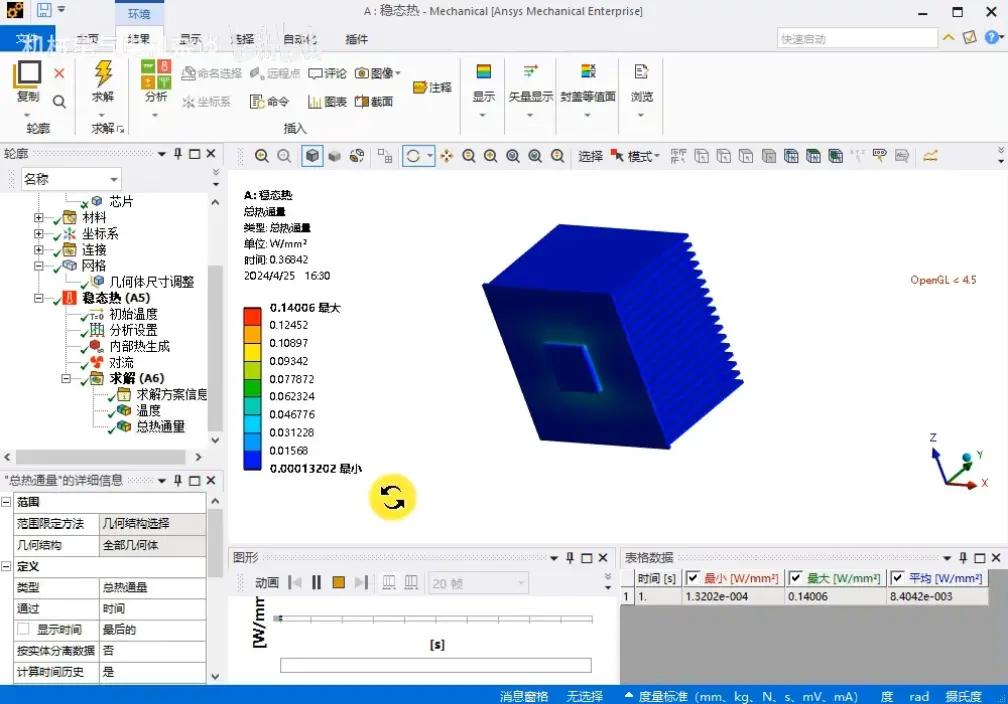

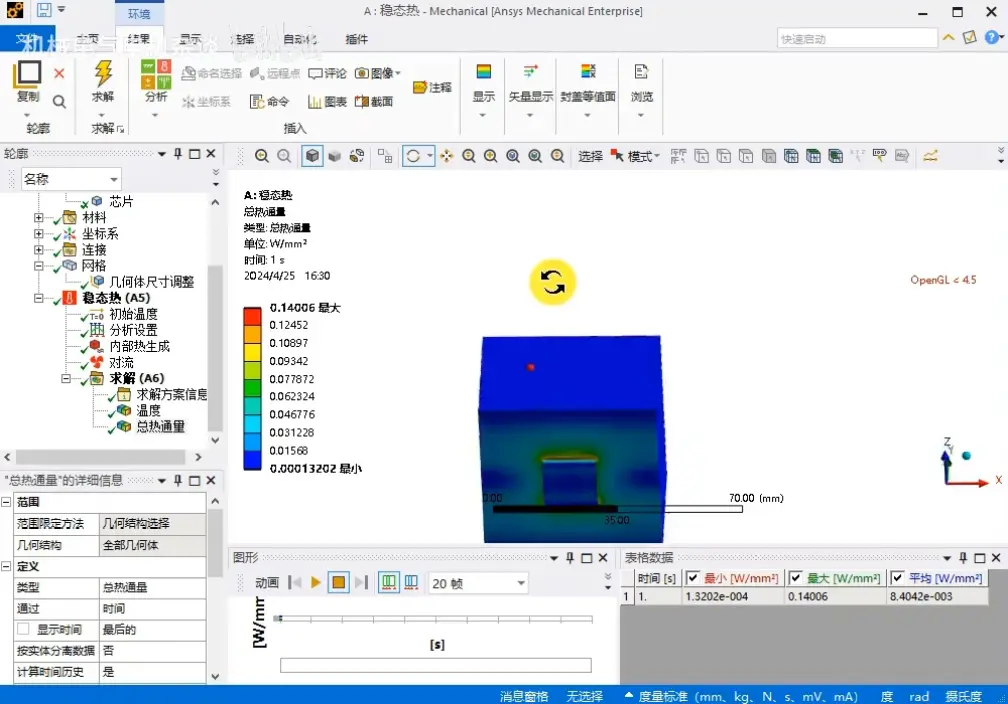

查看系统的温度显示。查看热通量。

单击播放按钮查看动画。可以调整动画的帧数。最后完成分析保存文件。
