Ansys Workbench摩擦生热分析实例

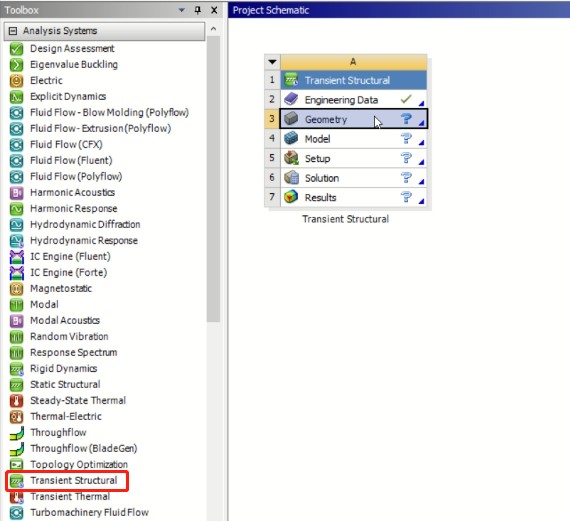

首先新建瞬态结构分析Transient Structural。

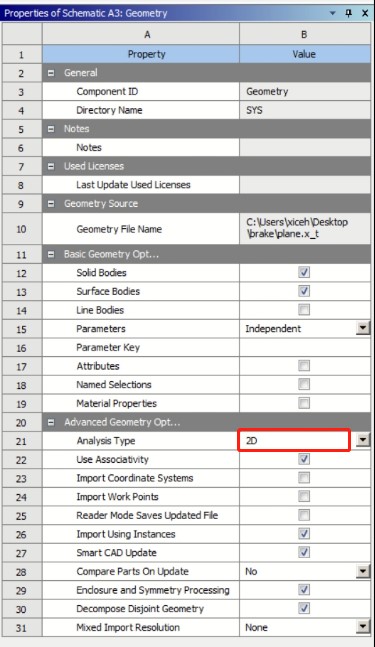

右键A3导入模型后，在右侧选择2D分析。

进入有限元分析后，给两个模型插入命令设置材料的网格类型，使用solid223，结构-热耦合。

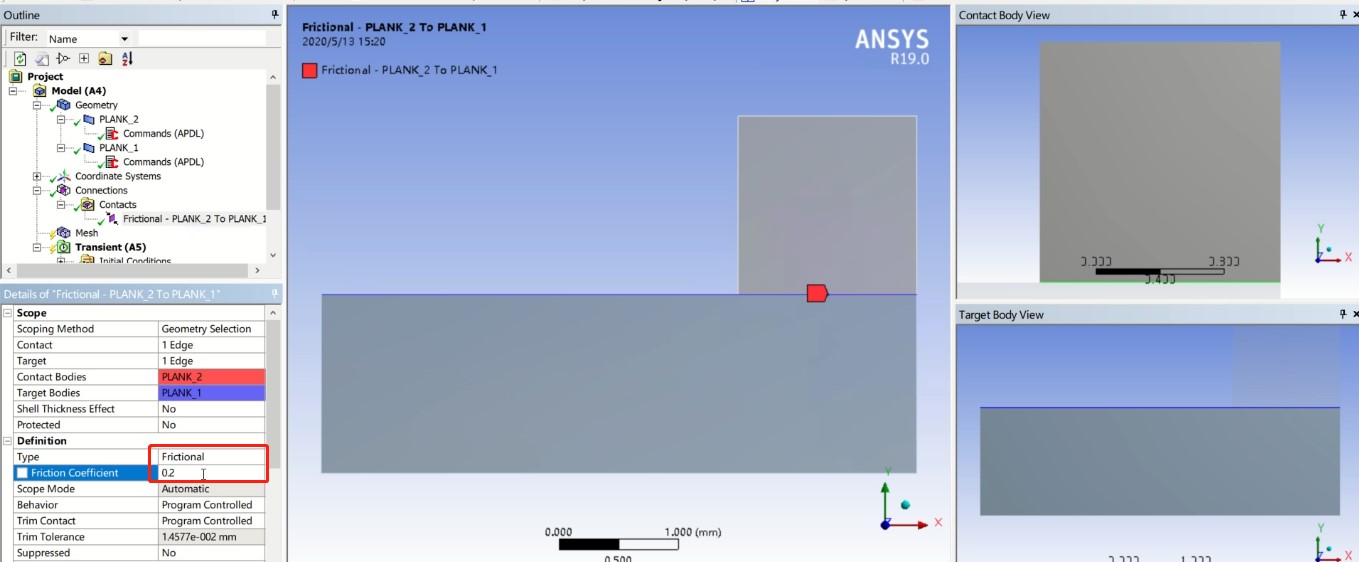

两个模型的接触设置为有摩擦接触，摩擦系数0.2。

设置接触的求解方法是增强型拉格朗日算法，刚度每次更新。

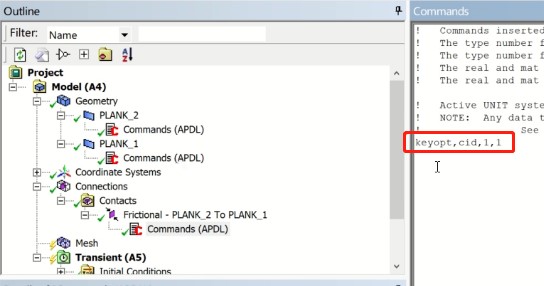

给接触插入命令流，接触内包含结构自由度和温度自由度。

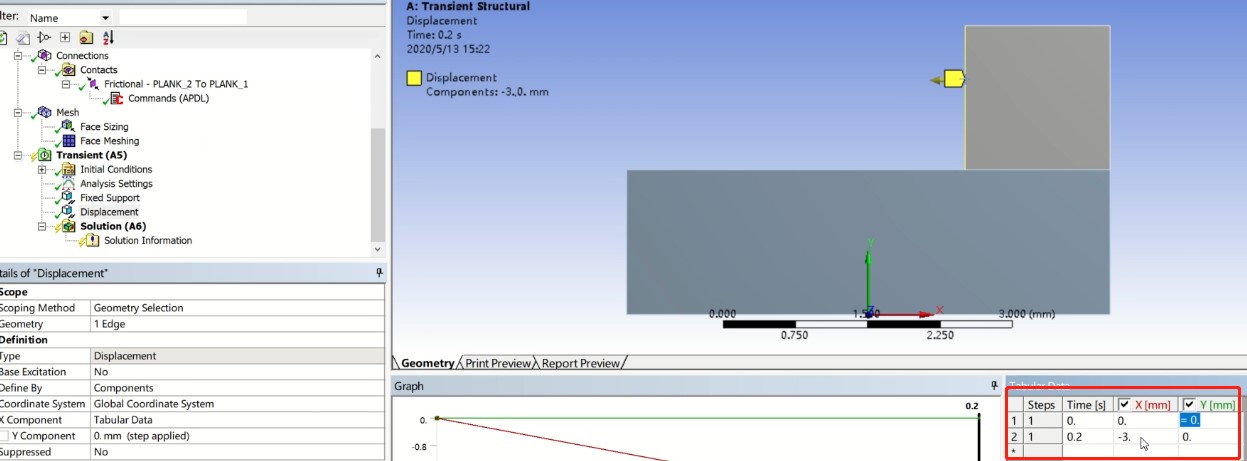

给平板设置固定约束，滑块设置位移约束。

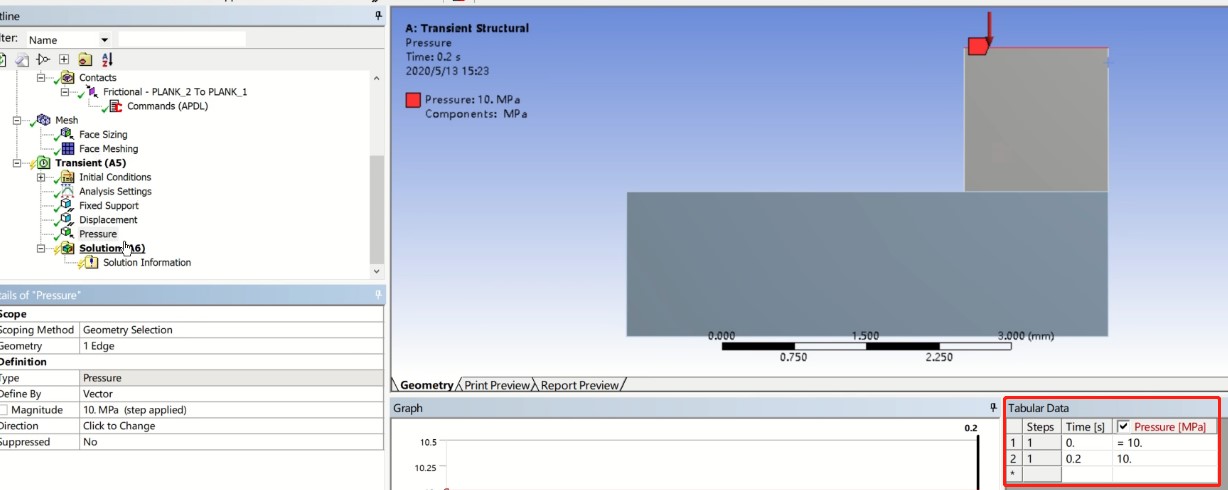

在滑块上施加一个压力。

在分析上插入命令流。

/solu!在求解程序中

allsel!所有参与计算的单位和节点

tref,0!热分析参考温度是0℃

trnopt,full!瞬态分析的方法是Full Newton-Raphson，完全法

timint,off,struc!关闭结构的瞬态分析，只进行瞬态热分析

tintpr,,,,1.0!使用默认一阶积分

结果中设置自定义结果，查看温度。

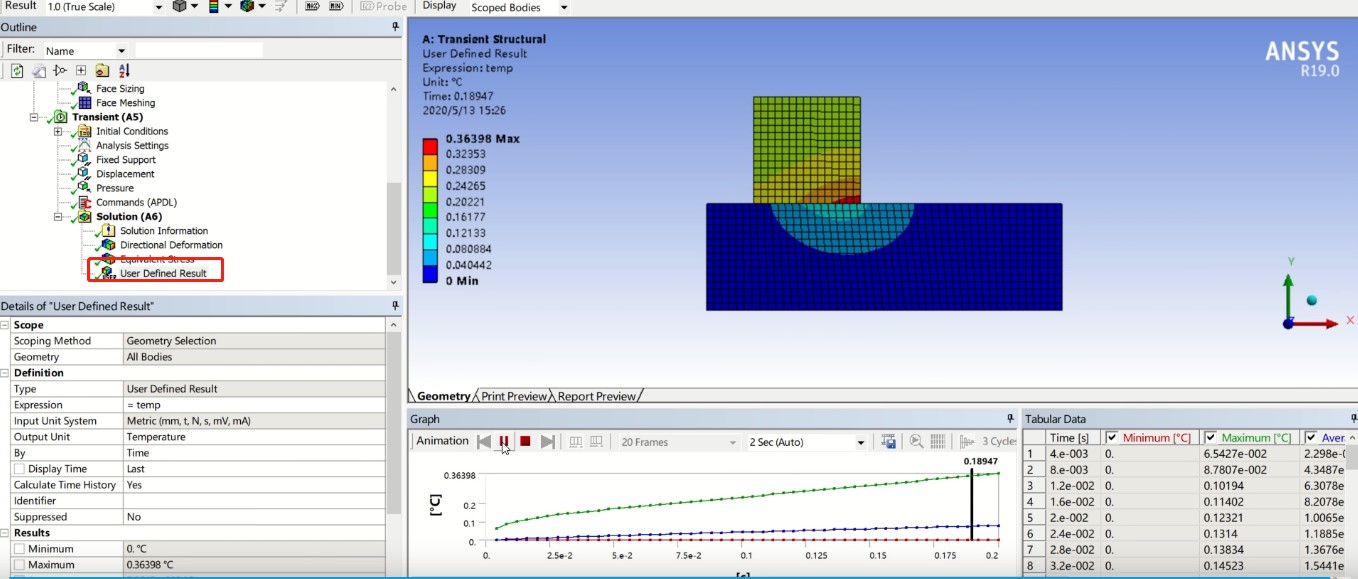

求解后的结果，自定义温度。
