导读： 大家好，我是小郭老师，硕士毕业于中科院，专注于运用 Python 深度集成 ANSYS 进行工程数值计算与仿真自动化开发，精通基于 Python实现ANSYS Workbench众多模块的全流程脚本驱动（建模、求解、后处理），并具备将复杂仿真流程封装为高效、可复用软件工具的专业能力，今天给大家分享一些ANSYS二次开发方面的干货。

在ANSYS仿真后处理中，提取任意自定义平面的物理量（如应力、位移、应变）是高频需求——小到零部件的截面分析，大到复杂结构的多平面验证，都离不开“筛选目标平面节点”这一步。但传统手动框选的方式，不仅容易漏选、错选，精度全靠肉眼判断，遇到复杂网格或多批次分析时，重复操作更是耗时费力。

前阵子有学员专门找我反馈：“能不能做一个工具，我选3个节点定好平面，软件自动把平面内所有节点都抓出来？”。今天就基于这个真实工程需求，带大家用ANSYS二次开发实现“3点定平面+节点自动抓取+一键封装”，全程干货，代码可直接复制使用！

一、核心思路：从“3个点”到“整个平面”的逻辑拆解

其实这个需求的核心逻辑很简单——用数学方法精准定位平面，再用代码批量筛选节点，具体可以拆成4个关键步骤，小白也能看懂：

1. 获取基准点：用户在ANSYS界面手动选中3个节点，作为定义目标平面的“基准三点”；
2. 计算平面方程：通过向量叉积求出这3个点所在平面的方程（ax+by+cz+d=0），这是判断节点是否在平面上的数学基础；
3. 批量筛选节点：遍历整个模型的所有网格节点，计算每个节点到目标平面的距离，在设定容差范围内的节点，判定为“平面内节点”；
4. 创建命名选择：自动将筛选出的节点打包成“命名选择”，后续直接调用这个命名选择就能提取物理量，无需重复筛选。

整个过程用代码替代了手动框选的“模糊操作”，既保证了精度，又省去了重复劳动，这正是ANSYS二次开发的实用价值所在。

二、实战代码解析：逐模块看懂实现逻辑

下面我们结合完整代码，逐模块拆解核心功能——代码基于ANSYS Mechanical的Python API开发，兼容大部分版本，关键部分都加了详细注释，大家可以边看边理解。

1. 基础依赖：3个核心函数，搞定平面计算与节点筛选

这部分是整个工具的“数学核心”，负责平面方程计算和节点有效性判断，完全独立于ANSYS界面，逻辑通用：

（1）平面方程计算函数（calculate_plane_equation）

代码块

Python

     自动换行


     复制代码


123456789101112131415161718192021222324

def calculate_plane_equation(p1, p2, p3):
    """
    通过三个点计算平面方程系数

    参数:
        p1, p2, p3: 三个点的坐标，每个点是一个包含(x, y, z)的元组/列表

    返回:
        a, b, c, d: 平面方程ax + by + cz + d = 0的系数
    """
    # 计算从p1出发的两个向量
    AB = (p2[0] - p1[0], p2[1] - p1[1], p2[2] - p1[2])  # 向量AB
    AC = (p3[0] - p1[0], p3[1] - p1[1], p3[2] - p1[2])  # 向量AC

    # 通过叉积计算法向量
    normal = (AB[1]*AC[2] - AB[2]*AC[1],  # 法向量的x分量
              AB[2]*AC[0] - AB[0]*AC[2],  # 法向量的y分量
              AB[0]*AC[1] - AB[1]*AC[0])  # 法向量的z分量

    # 提取法向量分量作为平面方程系数a, b, c
    a, b, c = normal
    d = -(a * p1[0] + b * p1[1] + c * p1[2])  # 计算常数项d

    return a, b, c, d

      复制成功





通过3个基准点的坐标，用向量叉积求出平面的法向量，进而推导平面方程ax+by+cz+d=0的4个系数（a、b、c、d）。 核心逻辑：先计算从第一个点出发的两个向量，再通过叉积得到垂直于这两个向量的法向量（法向量方向就是平面的垂直方向），最后代入点坐标求出常数项d。

（2）节点平面判断函数（is_point_on_plane）

代码块

Python

     自动换行


     复制代码


123456789101112131415161718192021222324

def is_point_on_plane(point, plane_coeffs, tolerance=1e-2):
    """
    判断点是否在平面上

    参数:
        point: 点的坐标(x, y, z)
        plane_coeffs: 平面方程系数(a, b, c, d)
        tolerance: 距离容差，默认为1e-3

    返回:
        True/False: 点是否在平面上
    """
    a, b, c, d = plane_coeffs  # 解包平面方程系数

    # 计算点到平面的距离
    numerator = abs(a*point[0] + b*point[1] + c*point[2] + d)  # 绝对距离
    denominator = math.sqrt(a*a + b*b + c*c)  # 法向量模长

    if denominator == 0:  # 避免除零错误
        return False

    normalized_distance = numerator / denominator  # 计算归一化距离

    return normalized_distance < tolerance  # 判断是否在容差范围内

      复制成功





判断单个节点是否在目标平面上，核心是“距离容差法”： 计算节点到平面的垂直距离，若距离小于设定的容差（默认1e-2，可根据网格精度调整），则认为节点在平面上。 这里加了“除零防护”——如果法向量模长为0（说明3个基准点共线，无法构成平面），直接返回False，避免程序报错。

（3）平面节点提取函数（get_nodes_on_plane）

代码块

Python

     自动换行


     复制代码


123456789101112131415161718192021222324

def get_nodes_on_plane(mesh_data, plane_p1, plane_p2, plane_p3, tolerance=1e-2):
    """
    获取网格中位于指定平面上的所有节点

    参数:
        mesh_data: 网格数据对象
        plane_p1, plane_p2, plane_p3: 定义平面的三个点
        tolerance: 距离容差，默认为1e-3

    返回:
        on_plane_nodes: 位于平面上的节点ID列表
    """
    # 计算平面方程
    plane_coeffs = calculate_plane_equation(plane_p1, plane_p2, plane_p3)

    on_plane_nodes = []  # 存储平面上节点ID的列表

    # 遍历网格中的所有节点
    for node in mesh_data.Nodes:
        node_coords = (node.X, node.Y, node.Z)  # 获取节点坐标
        if is_point_on_plane(node_coords, plane_coeffs, tolerance):  # 判断是否在平面上
            on_plane_nodes.append(node.Id)  # 存储节点ID

    return on_plane_nodes

      复制成功





批量遍历模型所有节点，调用上面的“节点平面判断函数”，把符合条件的节点ID收集起来，最终返回一个“平面内节点ID列表”，为后续创建命名选择做准备。

2. 主程序逻辑：对接ANSYS界面，实现“选择-计算-筛选-输出”闭环

这部分是代码与ANSYS Mechanical交互的关键，负责获取用户操作、校验输入合法性、执行筛选并生成命名选择：

（1）网格数据获取

通过获取模型的全局网格数据，这是读取所有节点坐标的基础； 通过获取用户当前选中的节点，提取节点ID和坐标。

（2）输入合法性校验

强制要求用户必须选中3个节点——如果选中节点数不是3，会弹出错误提示（“错误！手动选择必须选择3个节点”），并终止程序，避免因输入错误导致计算失败。

代码块

Python

     自动换行


     复制代码


12345

# 确定平面的三个点
if len(node_ids) != 3:  # 必须选择3个节点
    msg = Ansys.Mechanical.Application.Message("错误！手动选择必须选择3个节点", MessageSeverityType.Error)
    ExtAPI.Application.Messages.Add(msg)
    raise ValueError("错误！手动选择必须选择3个节点")

      复制成功





（3）平面节点抓取与命名选择创建

调用前面定义的函数，获取目标平面上的所有节点ID； 通过创建新的命名选择，将筛选出的节点ID赋值给命名选择，最后执行生成，全程自动完成，无需手动干预。

3. 完整可复制代码

代码块

Python

     自动换行


     复制代码


123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100101102103104105106107108109110111112

# 导入数学库，用于向量和距离计算
import math


################################################################################
# 函数定义
################################################################################

def calculate_plane_equation(p1, p2, p3):
    """
    通过三个点计算平面方程系数

    参数:
        p1, p2, p3: 三个点的坐标，每个点是一个包含(x, y, z)的元组/列表

    返回:
        a, b, c, d: 平面方程ax + by + cz + d = 0的系数
    """
    # 计算从p1出发的两个向量
    AB = (p2[0] - p1[0], p2[1] - p1[1], p2[2] - p1[2])  # 向量AB
    AC = (p3[0] - p1[0], p3[1] - p1[1], p3[2] - p1[2])  # 向量AC

    # 通过叉积计算法向量
    normal = (AB[1]*AC[2] - AB[2]*AC[1],  # 法向量的x分量
              AB[2]*AC[0] - AB[0]*AC[2],  # 法向量的y分量
              AB[0]*AC[1] - AB[1]*AC[0])  # 法向量的z分量

    # 提取法向量分量作为平面方程系数a, b, c
    a, b, c = normal
    d = -(a * p1[0] + b * p1[1] + c * p1[2])  # 计算常数项d

    return a, b, c, d


def is_point_on_plane(point, plane_coeffs, tolerance=1e-2):
    """
    判断点是否在平面上

    参数:
        point: 点的坐标(x, y, z)
        plane_coeffs: 平面方程系数(a, b, c, d)
        tolerance: 距离容差，默认为1e-3

    返回:
        True/False: 点是否在平面上
    """
    a, b, c, d = plane_coeffs  # 解包平面方程系数

    # 计算点到平面的距离
    numerator = abs(a*point[0] + b*point[1] + c*point[2] + d)  # 绝对距离
    denominator = math.sqrt(a*a + b*b + c*c)  # 法向量模长

    if denominator == 0:  # 避免除零错误
        return False

    normalized_distance = numerator / denominator  # 计算归一化距离

    return normalized_distance < tolerance  # 判断是否在容差范围内


def get_nodes_on_plane(mesh_data, plane_p1, plane_p2, plane_p3, tolerance=1e-2):
    """
    获取网格中位于指定平面上的所有节点

    参数:
        mesh_data: 网格数据对象
        plane_p1, plane_p2, plane_p3: 定义平面的三个点
        tolerance: 距离容差，默认为1e-3

    返回:
        on_plane_nodes: 位于平面上的节点ID列表
    """
    # 计算平面方程
    plane_coeffs = calculate_plane_equation(plane_p1, plane_p2, plane_p3)

    on_plane_nodes = []  # 存储平面上节点ID的列表

    # 遍历网格中的所有节点
    for node in mesh_data.Nodes:
        node_coords = (node.X, node.Y, node.Z)  # 获取节点坐标
        if is_point_on_plane(node_coords, plane_coeffs, tolerance):  # 判断是否在平面上
            on_plane_nodes.append(node.Id)  # 存储节点ID

    return on_plane_nodes


################################################################################
# 主程序逻辑：根据指定模式确定平面，然后获取平面上所有节点并创建命名选择
################################################################################
# 获取网格数据
meshData = DataModel.MeshDataByName("Global")  # 从DataModel获取网格数据
selection = ExtAPI.SelectionManager.CurrentSelection  # 获取当前选择
node_ids = selection.Ids  # 获取选择的节点ID
# 确定平面的三个点
if len(node_ids) != 3:  # 必须选择3个节点
    msg = Ansys.Mechanical.Application.Message("错误！手动选择必须选择3个节点", MessageSeverityType.Error)
    ExtAPI.Application.Messages.Add(msg)
#    raise ValueError("错误！手动选择必须选择3个节点")
else:
    plane_points = []  # 存储平面点坐标
    for node_id in selection.Ids:  # 遍历选择的节点
        node = meshData.NodeById(node_id)  # 通过ID获取节点
        plane_points.append([node.X, node.Y, node.Z])  # 存储坐标
    # 获取平面上所有节点的ID
    nodeIds_on_plane = get_nodes_on_plane(meshData, plane_points[0], plane_points[1], plane_points[2])

    # 创建命名选择
    selection = ExtAPI.SelectionManager.CreateSelectionInfo(SelectionTypeEnum.MeshNodes)  # 创建网格节点选择对象
    selection.Ids = nodeIds_on_plane  # 设置选择的节点ID
    ns = Model.AddNamedSelection()  # 添加命名选择
    ns.Location = selection  # 设置选择位置
    ns.Generate()  # 生成命名选择

      复制成功





4. 关键细节说明（避坑重点）

• 容差设置：代码中默认容差是1e-2（即0.01），如果网格较密（节点间距小于0.01），可调整为1e-3，避免漏选；如果网格较粗，可放大到5e-2，提高筛选效率；
• 除零防护：在计算点到平面距离时，增加了denominator == 0的判断，防止3个基准点共线导致的程序崩溃；
• 错误提示：用户选中节点数不是3时，会弹出ANSYS系统错误提示，同时终止程序，方便快速定位问题。

三、快速落地：1分钟封装成自定义按钮，一键调用

代码写好后，不用每次都复制粘贴到Scripting窗口——利用ANSYS Mechanical的「User Buttons」功能，可直接封装成自定义按钮，下次用的时候点击一下就行，步骤超简单：

1. 封装工具介绍

「User Buttons」是ANSYS Mechanical Automation选项卡下的原生功能，专门用于存放用户自定义的二次开发工具，支持Python代码直接封装，无需复杂配置。

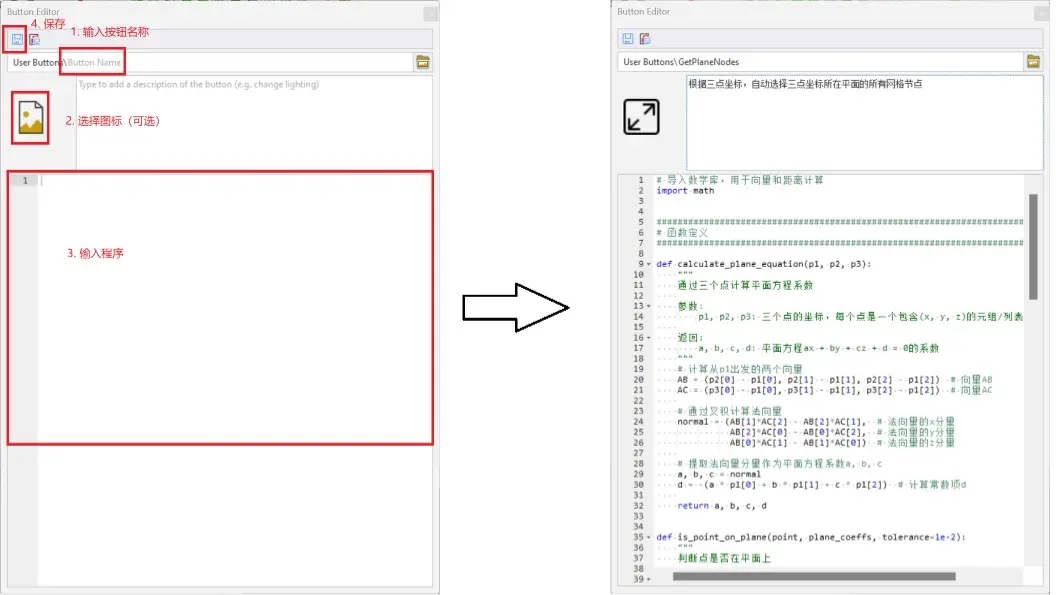

2. 封装步骤（以ANSYS 2023R2为例）

1. 打开ANSYS Mechanical，切换到「Automation」选项卡，找到「User Buttons」组，点击「Manage」；
2. 在弹出的“Button Editor”窗口中，输入按钮名称（比如“GetPlane”），选择图标（可选，方便识别）
3. 在「Script」文本框中，删除默认内容，粘贴上面的完整代码；
4. 点击左上角保存图标进行保存
9.

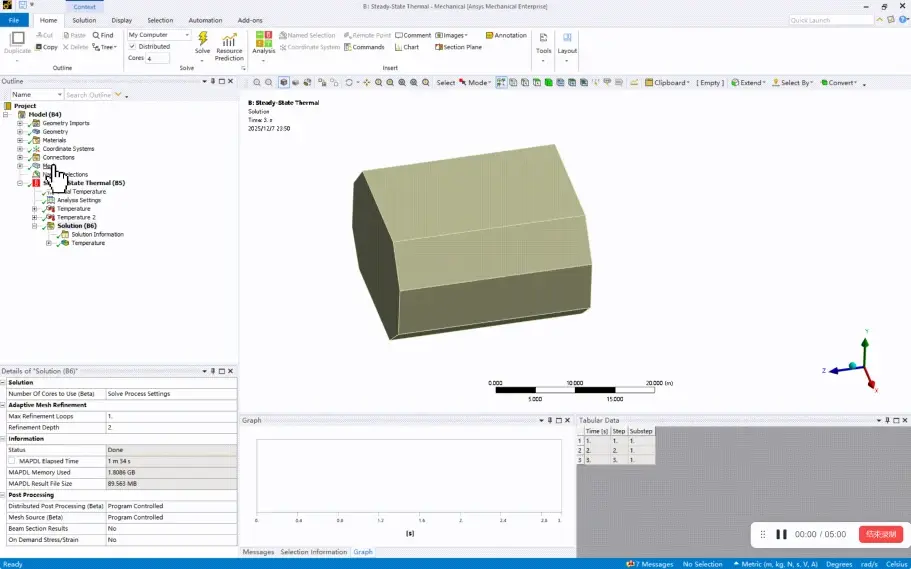

3. 调用流程演示

1. 在ANSYS Mechanical中，打开已划分网格的模型；

2. 选中网格节点功能，选择至少三个的网格节点：

3. 点击「Automation -> User Buttons -> GetPlaneNodes (自己给定的按钮名称)」，程序会自动计算平面、筛选节点，并创建命名选择；

4. 后续提取物理量时，直接选择这个命名选择，即可快速获取目标平面的所有物理量数据。

四、总结：二次开发的“实用性”，藏在解决工程痛点里

这个工具虽然简单，但精准解决了“自定义平面节点筛选”的高频痛点，核心优势很明确：

• 适配任意平面：不管是倾斜平面、复杂截面，只要选3个基准点，就能自动抓取所有平面内节点；

• 操作极简：封装后一键调用，无需专业编程知识，普通工程师也能快速上手；

• 延伸性强：生成的命名选择可直接用于物理量提取、云图显示、数据导出，甚至批量优化分析。

其实ANSYS二次开发不用追求“高大上”，从实际工程需求出发，用几行代码解决一个具体痛点，就是最实用的开发。比如这个工具，看似简单，却能让工程师从重复的手动操作中解放出来，把时间花在更核心的仿真分析上——这正是二次开发的核心意义。

如果大家还有其他ANSYS使用中的痛点（比如批量设置载荷、自动生成报告、多工况对比等），欢迎在评论区留言，后续会持续分享针对性的二次开发实战案例！

点击链接《https://www.fangzhenxiu.com/course/13411984/》，立即学习《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》，掌握ANSYS Workbench & Mechanical的脚本自动化开发能力。

本课程从基础脚本开发到多工况批量计算的自动化实现，手把手教你用 Python 打通 “仿真流程自动化 - 多工况批量计算” 全链路，让 “重复仿真工作自动化、复杂工况高效计算” 从想法变成日常。

我还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高薪内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工程仿真技术（CAE分析职业能力等级评价证书）。

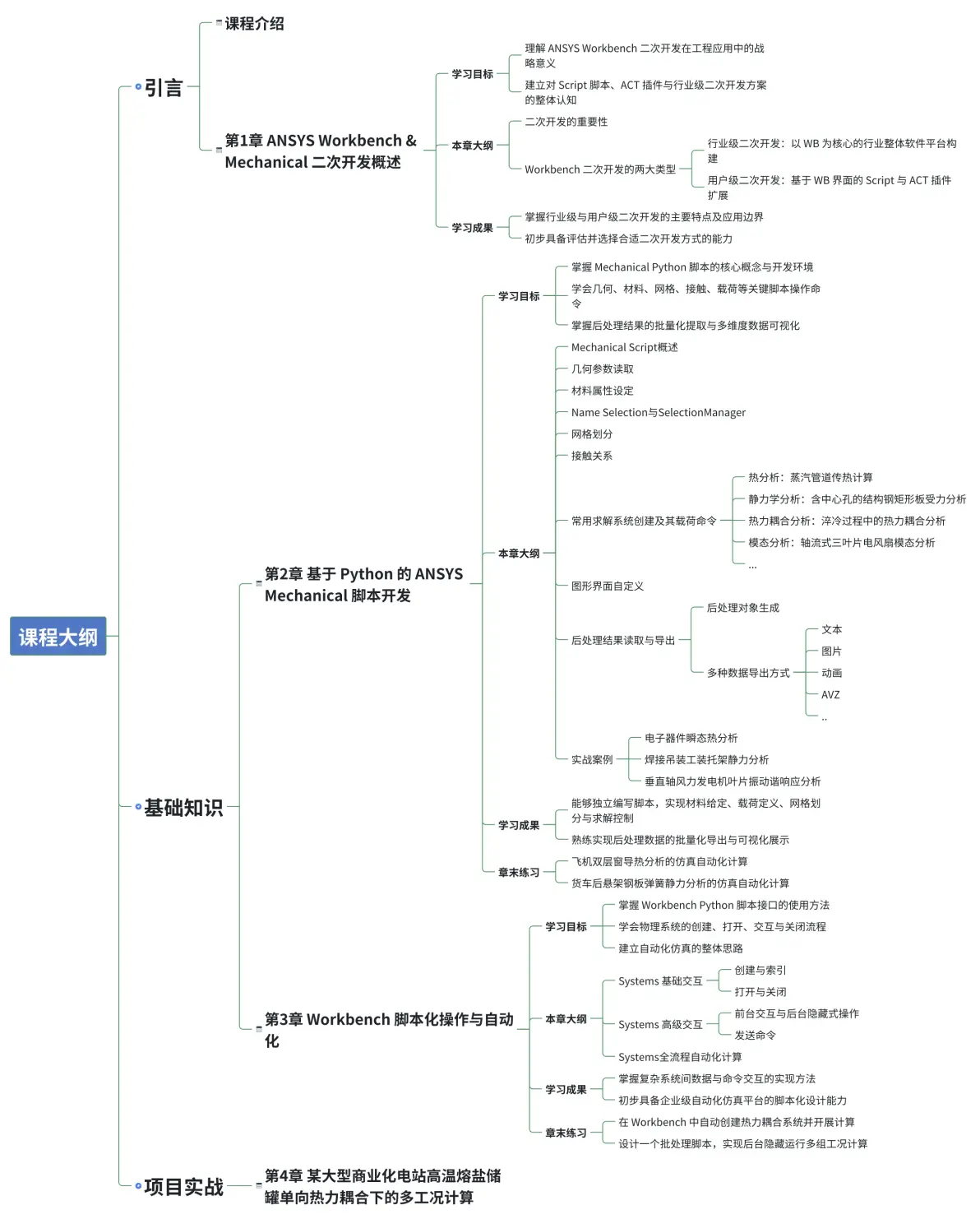

以下是课程大纲及主要内容：
