ANSYS经典界面保存单元解与节点解的方法

有限元 模型就是有单元和节点组成的，正确分析完之后总能得到单元解和节点解，至于单元解和节点解的关系，可以参考这篇文章

ANSYS中的节点解与单元解是怎么回事？下次别说你还不懂

https://zhuanlan.zhihu.com/p/28286788

下面我们通过一个悬臂梁的例子来看看单元解和节点解的关系，以及如何将单元解和节点解保存为 txt文件 。

悬臂梁尺寸为10*10*100mm，右端面固定，左端面受到竖直向下的作用力，如下图所示

选择solid185单元，材料弹性模型 E =2e11，泊松比为0.3，六面体网格，划分网格并添加边界条件，结果如下：

计算结果如下：

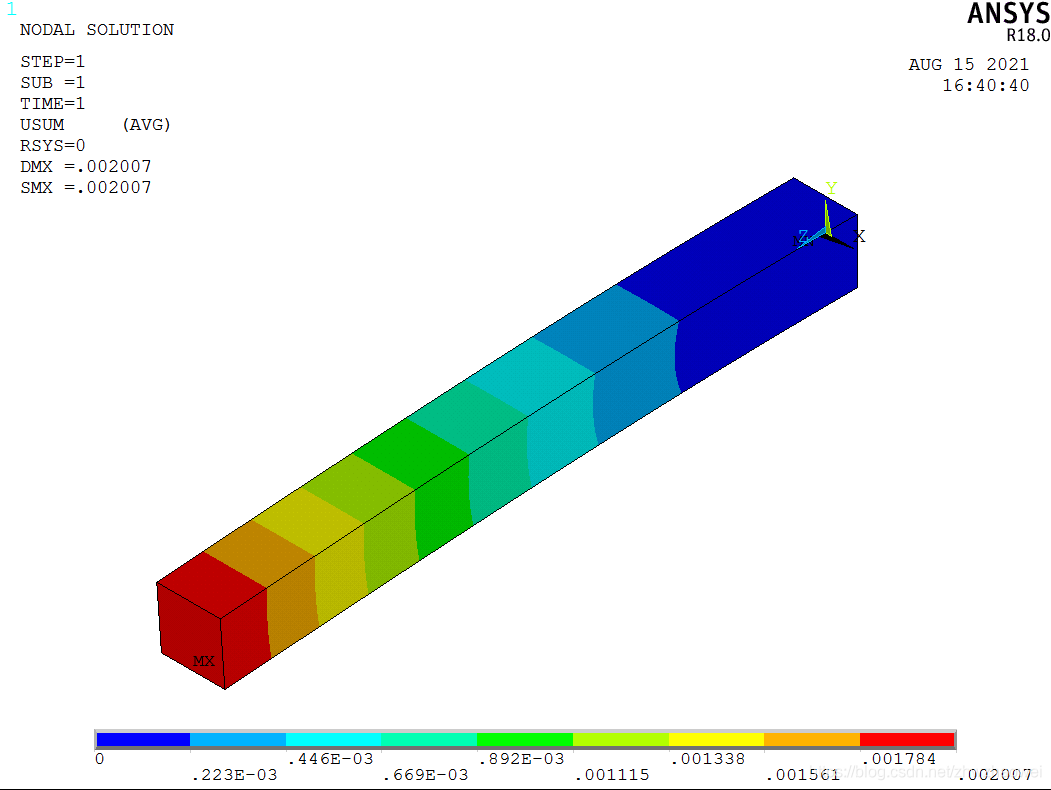

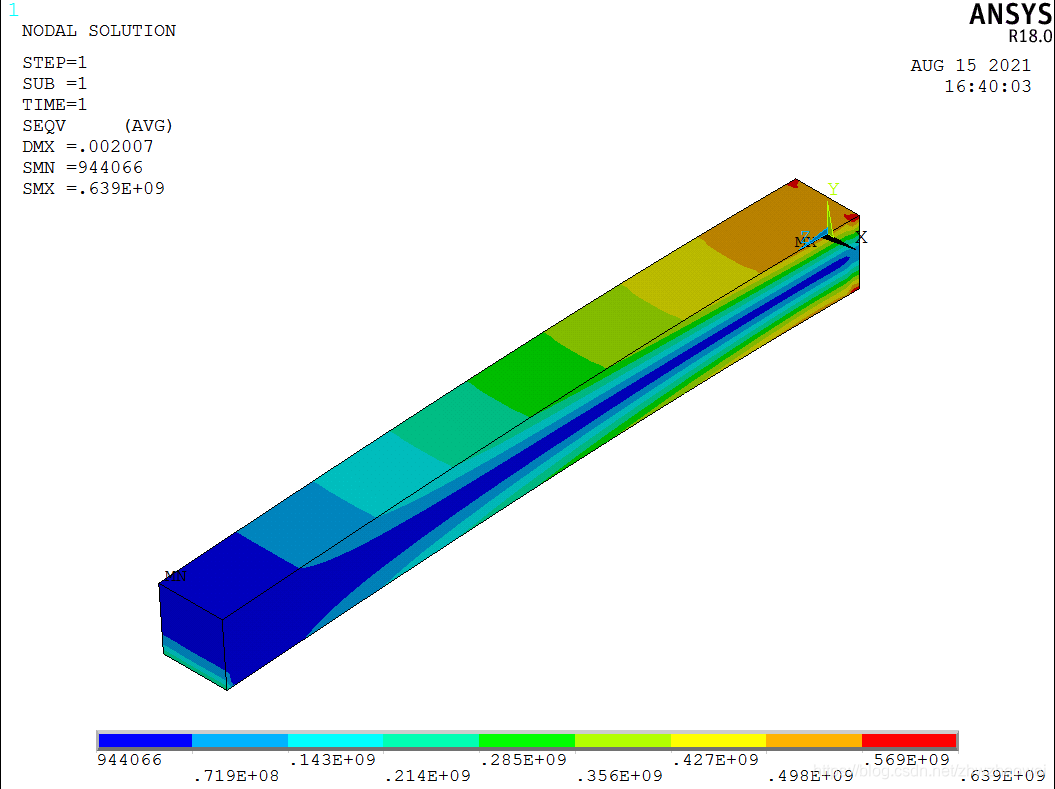

节点位移和节点等效应力

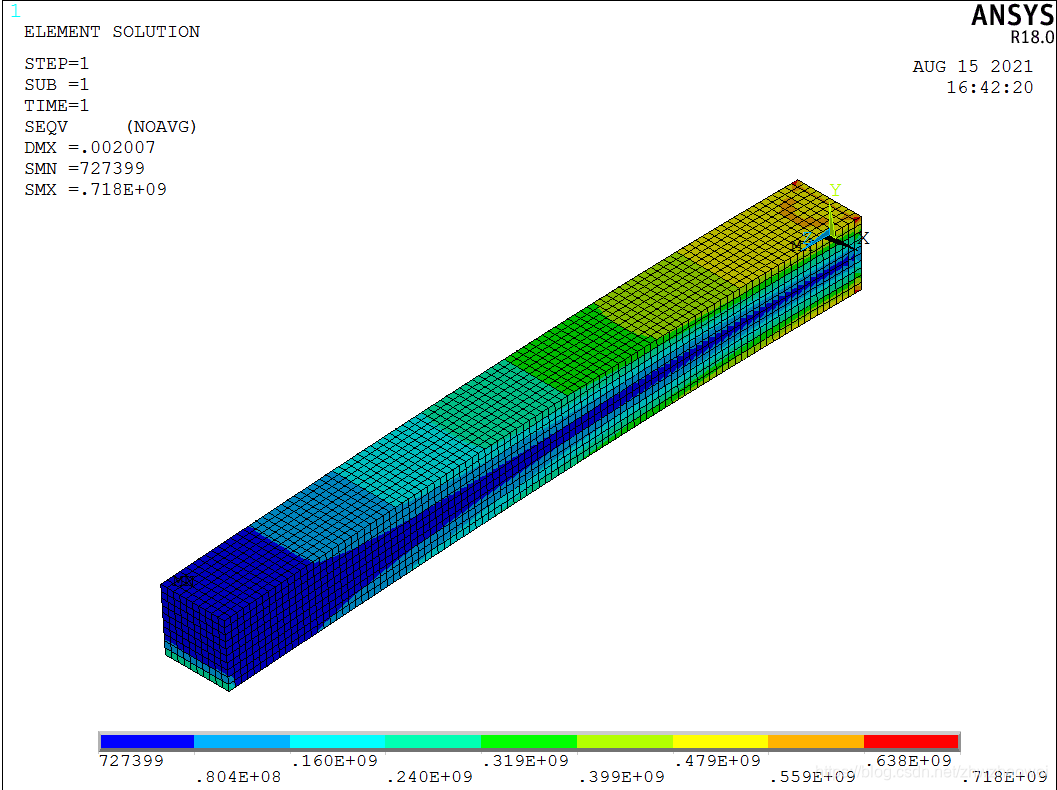

单元等效应力云图

保存节点解和单元解，这里以节点应力和单元应力为例，其他解可以参考下面这篇博客APDL获取节点和单元的结果

获取节点解使用*GET命令流，获取节点应力结果命令流如下：

具体命令流如下：

/POST1                         !后处理SET,1                          !从结果文件中读出所指定的数据集*GET,MaxNodeNum,NODE,,NUM,MAX  !获取最大节点号*GET,MinNodeNum,NODE,,NUM,MIN  !获取最小节点号*GET,NodeNum,NODE,,COUNT       !获取节点数*DIM,Stress,ARRAY,NodeNum,2    !定义2维数组NodeNum*2 *DO,i,MinNodeNum,MaxNodeNumStress(i-MinNodeNum+1,1) = i*GET,Stress(i-MinNodeNum+1,2),NODE,i,S,EQV*ENDDO *CFOPEN,myseqv100,TXT           !打开一个文件*VWRITE,Stress(1,1),Stress(1,2)(F20.0,,F20.5)  !格式输出20表示数据总字符宽度，5表示小数部分宽度*CFCLOS                       !关闭一个文件

上面 代码 因为使用了*VWRITE命令，需要将其保存为txt文件，用导入的方式运行代码。运行完之后在ANSYS的工作目录下生成myseqv100.txt文件，文件结果如下：

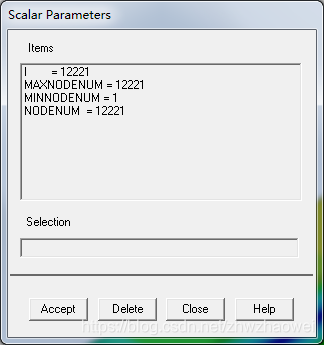

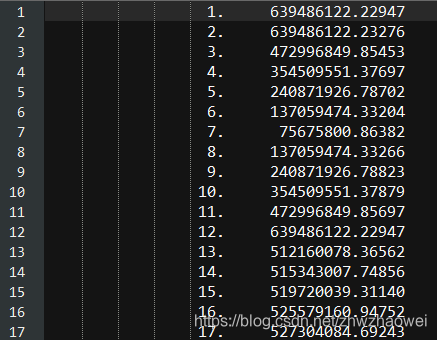

第一列是节点号，第二列是节点von Mises等效应力，同时我们在ANSYS菜单Parameters-> Scalar   Parameters中可以看到节点数

获取单元应力，使用单元表获取单元应力，命令流如下：

具体命令流如下：

/POST1                                               !后处理SET,1                                                  !从结果文件中读出所指定的数据集*GET,MaxEleNum,ELEM,,NUM,MAX  !获取最大单元号*GET,MinEleNum,ELEM,,NUM,MIN    !获取最小单元号*GET,EleNum,ELEM,,COUNT             !获取单元数*DIM,Stress,ARRAY,EleNum,7             !定义7维数组EleNum*7ETABLE,SX,S,X                           !生成单元表，应力数据填充ETABLE,SY,S,Y                           !生成单元表，应力数据填充ETABLE,SZ,S,Z                           !生成单元表，应力数据填充ETABLE,SXY,S,XY                           !生成单元表，应力数据填充ETABLE,SYZ,S,YZ                           !生成单元表，应力数据填充ETABLE,SXZ,S,XZ                           !生成单元表，应力数据填充 *DO,i,MinEleNum,MaxEleNumStress(i-MinEleNum+1,1) = i*GET,Stress(i-MinEleNum+1,2),ELEM,i,ETAB,SX*GET,Stress(i-MinEleNum+1,3),ELEM,i,ETAB,SY*GET,Stress(i-MinEleNum+1,4),ELEM,i,ETAB,SZ*GET,Stress(i-MinEleNum+1,5),ELEM,i,ETAB,SXY*GET,Stress(i-MinEleNum+1,6),ELEM,i,ETAB,SYZ*GET,Stress(i-MinEleNum+1,7),ELEM,i,ETAB,SXZ*ENDDO *CFOPEN,myseqv101,TXT                     !打开一个文件*VWRITE,Stress(1,2),Stress(1,3),Stress(1,4),Stress(1,5),Stress(1,6),Stress(1,7)(F20.5,,F20.5,,F20.5,,F20.5,,F20.5,,F20.5)  !格式输出20表示数据总字符宽度，5表示小数部分宽度*CFCLOS                                                !关闭一个文件

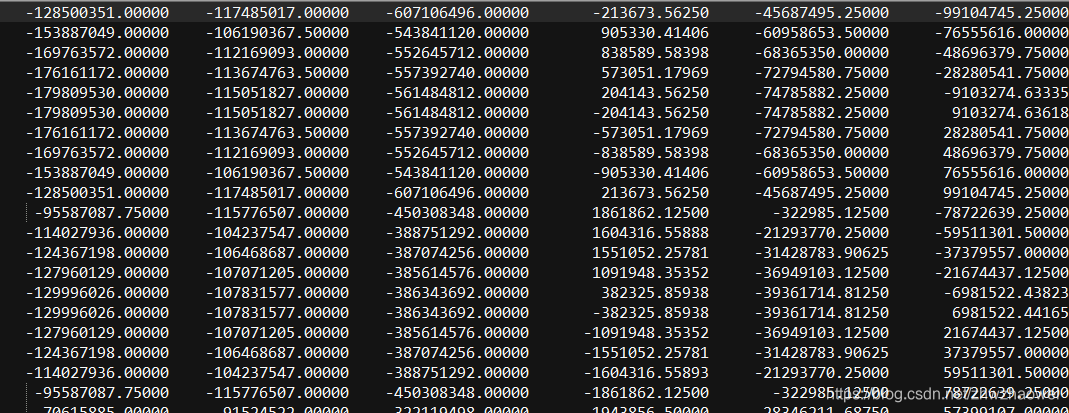

保存的结果是单元的六个应力分量，如下所示

最后我们来看一下单元应力解和节点应力解的关系

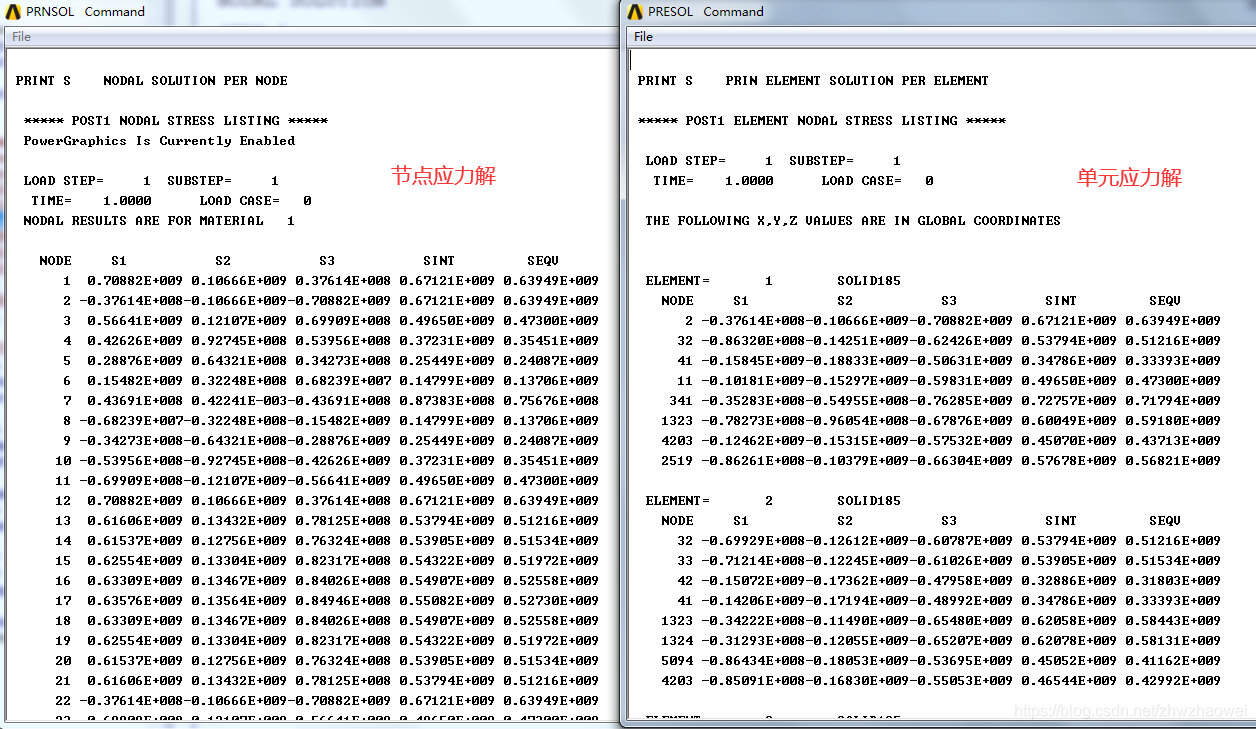

在ANSYS中采用列表方法列出单元应力解和节点应力解，如下

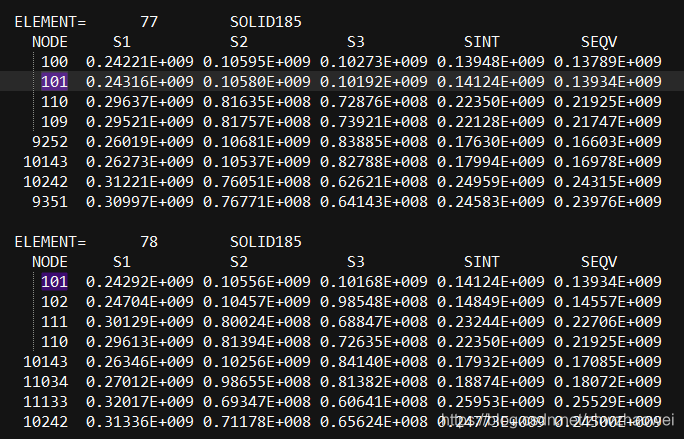

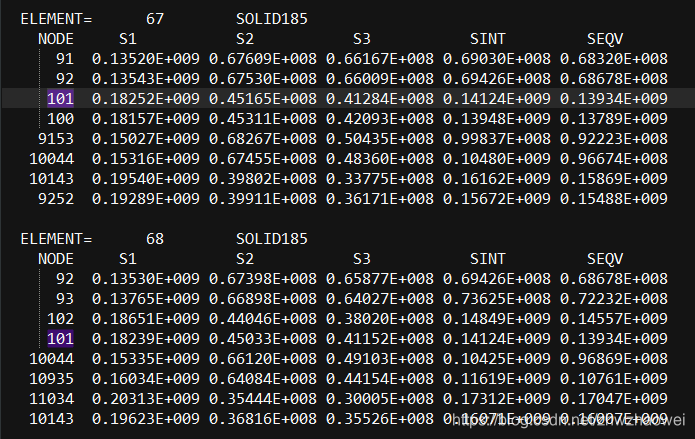

具体来看一下，取101号节点(方便查找)的SEQV=0.13934e9，它它是单元67,68,77和78四个单元的共节点，分别把四个单元的SEQV加起来再求平均=0.13934e9,可以看出单元中的相同节点的节点解的平均就是节点解。

我们从上面列表单元解可以看出单元解也是以节点的形式展示的，185单元有8个节点，所以单元解由8个节点解组成，但是我们实际在上面保存的时候每个单元只保存了一个数值，这个数值其实是这8个单元节点解的平均。​​​​​​​
