ANSA草图尺寸标注怎么设置，标注样式和精度能调整吗

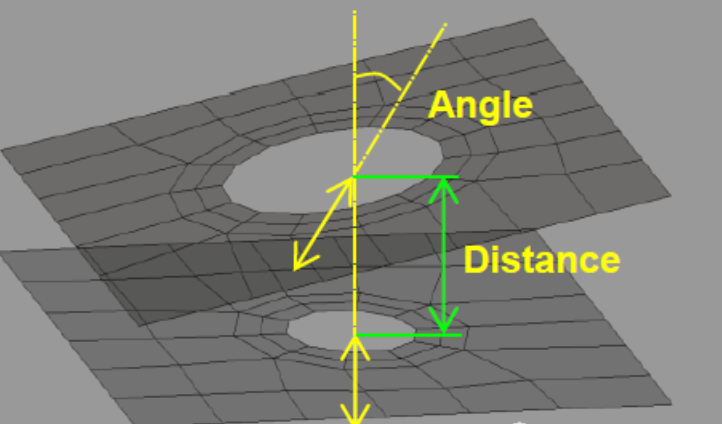

`Sketch 2D` 功能区里标尺寸，标注线出来是绿的，但数值跟实际差了一截，看的是 50，量出来是 49.7，圆角半径 R5 显示成 R4.8。草图尺寸的显示精度跟模型显示精度是两码事，改的地方不一样。

草图标注的精度跟着 `Tools > Settings > Resolution/Tolerances/Units` 走，`Perimeter Length` 默认 20mm，草图画小特征的时候数值会按这个精度取整，改到 1mm 或者 0.5mm，标注数值就跟实际几何对上了。改完点 `Apply resolution`，别直接关窗口，不点的话下次打开还是旧的。

标注的样式在 `Sketch 2D` 功能区右侧，有一个 `Dimension Style` 的下拉。点开里面可以设箭头大小、文字高度、引线长度、小数位数。小数位数默认两位，0.00 这种，改一位或者三位在这个下拉里调，跟 AutoCAD 的标注样式管理器逻辑差不多，但入口不在 `Tools` 菜单下面，藏在草图工具栏里。

草图标注的字体大小跟着 `Tools > Settings > GUI Settings > Text` 走，`Annotation` 那一栏的字号改大改小，所有已经标好的尺寸会跟着变，不用一个一个调。颜色在同一个面板下面的 `Colors` 标签页，`Dimension` 那一行就是标注线的颜色。

之前画一个垫片的 2D 草图，标注完了所有尺寸数值都是整数，R2.5 的圆角显示成 R3，客户看了觉得不对。`Perimeter Length` 当时是 20mm，改成 0.5mm 之后 R2.5 显示正常，但屏幕上圆角从弧线变成了折线，显示精度太低导致的。两个参数要分开调，标注精度管数值，显示精度管几何外观。那天同时开着 ANSA 和 Word 写报告，切来切去，改完一个忘了另一个，标注好了显示还是折线，又回头改了一遍。

草图尺寸标完之后想改数值，双击那个标注，弹出的框里输新值，回车，草图的点会自动移动过去。这个跟 CAD 里驱动尺寸的逻辑一样，不是改文字，是改几何。改完如果草图轮廓乱掉了，检查一下约束是不是够，自由度没锁死的话改一个尺寸别的会跟着跑。

`ObjectVisibility.SketchDimensions` 这个属性在 ANSA 二次开发的 API 里有，控制草图尺寸的显示开关，默认是开的。如果发现草图里看不到标注了，去 `Sketch 2D` 功能区最右边找那个眼睛图标，或者 `Windows > Visibility > Sketch Dimensions` 勾上。路径汇总：草图标注入口 `Sketch 2D` 功能区，精度 `Tools > Settings > Resolution/Tolerances/Units > Perimeter Length`，样式 `Sketch 2D` 右侧 `Dimension Style`，字体颜色 `Tools > Settings > GUI Settings > Text/Colors`。
