ANSA能不能在屏幕上显示单元和节点的ID编号，显示开关在哪里设置

网格划完想确认某个单元的ID，或者查节点连接关系，发现屏幕上没有编号，ELEMENTS > INFO [PICK] 点下去只能看到一个高亮，具体数字还得去Text Window里找，翻起来慢。

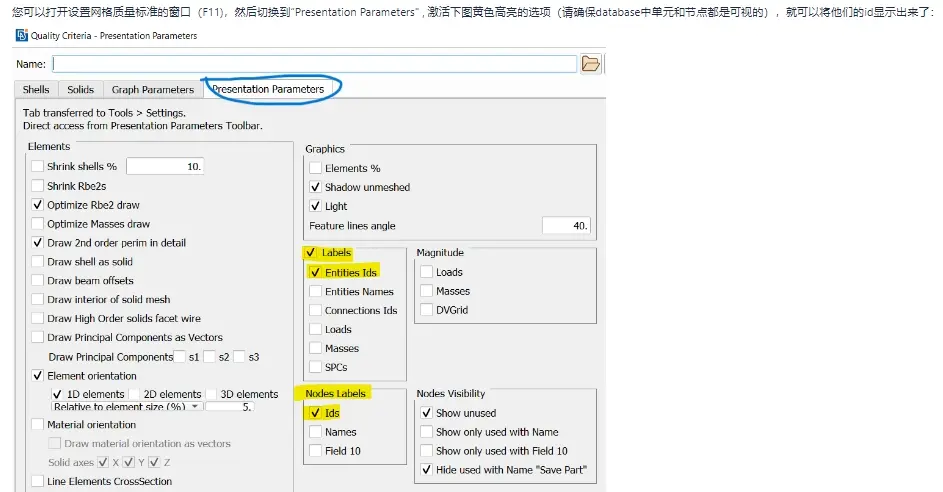

F11，按下去会弹出 Presentation Parameters 窗口。这个窗口底部有一排勾选框，找到 Elements 和 Nodes，勾上，点OK，屏幕上就会出现所有单元和节点的ID编号。窗口里的 Labels 那一栏就是管这个的，不是 Visibility，别点错。

元素多了之后满屏数字，看着头疼。在 Presentation Parameters 窗口里可以设 Label Size 和 Label Color，调小一点，换个跟背景反差大的颜色，能看但又不至于挡住网格。想只看某一部分的编号，先用 Focus 功能把其他组件隐藏掉，再开编号显示，屏幕上就只剩目标区域的ID了。

之前帮同事查一个穿透问题，模型几万个单元，开编号之后满屏都是数字，找了半天没找到报错那个EID。后来用 ELEMENTS > INFO [PICK] 直接输ID，ANSA自动高亮并缩放到那个单元，比肉眼在屏幕上扫快多了。但他那个模型是HIDDEN显示模式，报错的单元在后面，高亮了也看不见，切到WIRE或者SHADOW模式才找到。

节点编号的显示逻辑跟单元一样，同一个窗口里勾 Nodes 就行。如果只需要临时看一个节点的ID，用 TOPO > CONS > INFO，点一下节点，Text Window里直接输出坐标和ID，不用开全局显示。

编号显示是全局设置，改了之后所有视图都跟着变。跟HyperMesh比，ANSA这个开关藏得有点深，但好处是设一次管很久，不像HyperMesh每个组件要单独设。后处理META里面也有类似的编号显示，在 Annotation 菜单下面，操作逻辑跟ANSA不一样，别混了。

Alt+V 切换显示模式的时候编号显示不受影响，该在的还在。如果切完发现编号没了，检查一下是不是不小心把 Presentation Parameters 里的勾去掉了，F11再开一次就行。

网格质量＞最后一个table
