布线问题

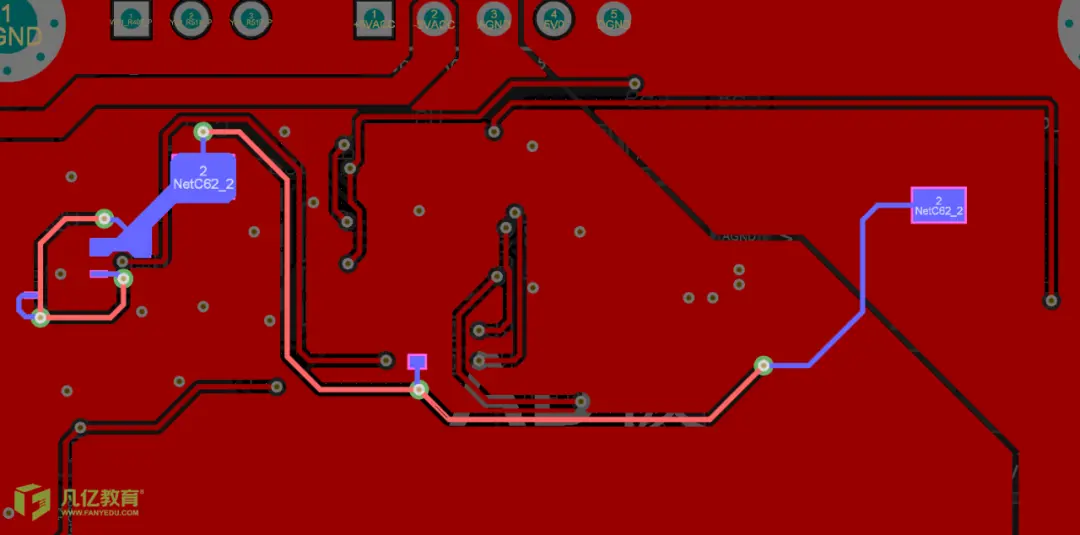

1.【问题分析】:走线换层次数太多。
【问题改善建议】:建议最多打孔换层两次,换层会形成压降,建议注意一下没,优化下走线。

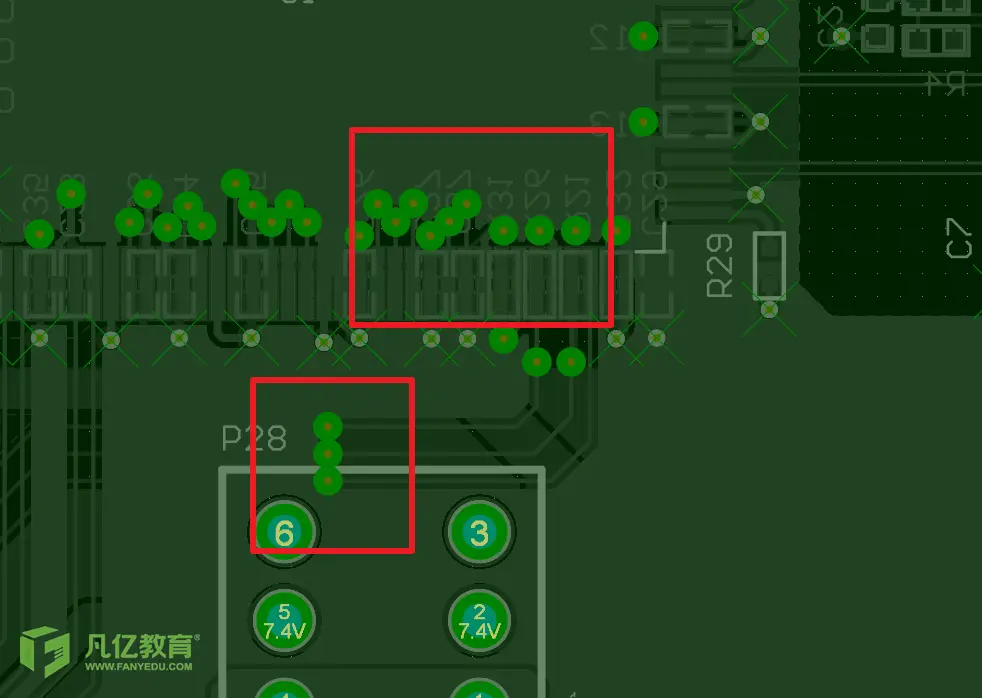

2.【问题分析】:芯片扇孔不是很规范美观。
【问题改善建议】:建议芯片扇孔规范一下,像上图中,更加节约走线空间及美观。

3.【问题分析】:长刺铜皮存在于PCB板中。
【问题改善建议】:建议使用cutout将孤铜以及长刺铜进行割除。

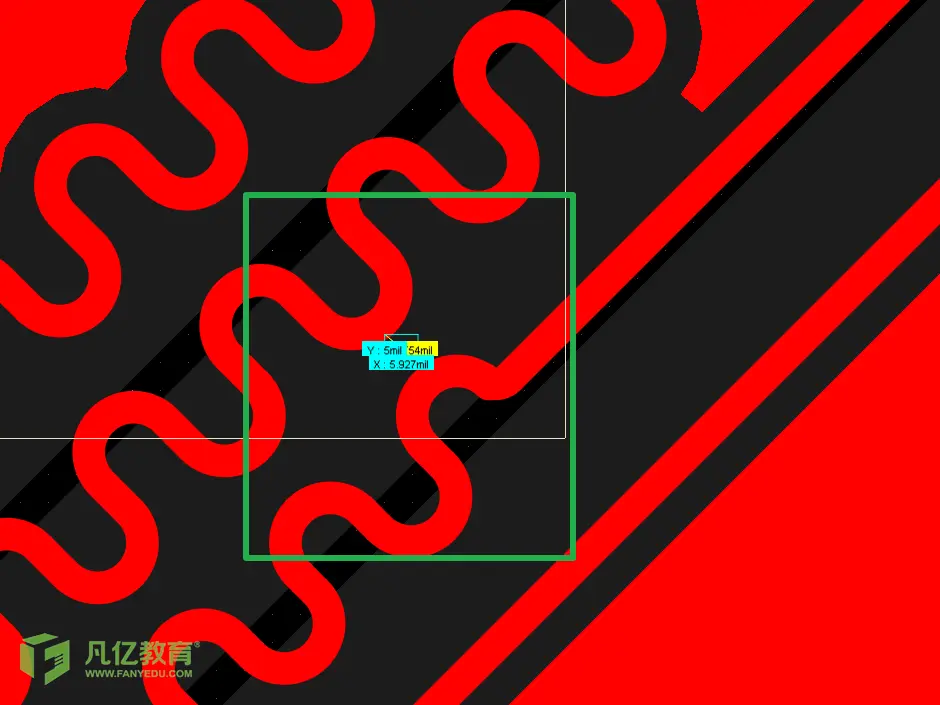

4.【问题分析】:等长的走线之间小于3w。
【问题改善建议】:建议走线的时候注意一下3w原则,走线时会容易忘记。

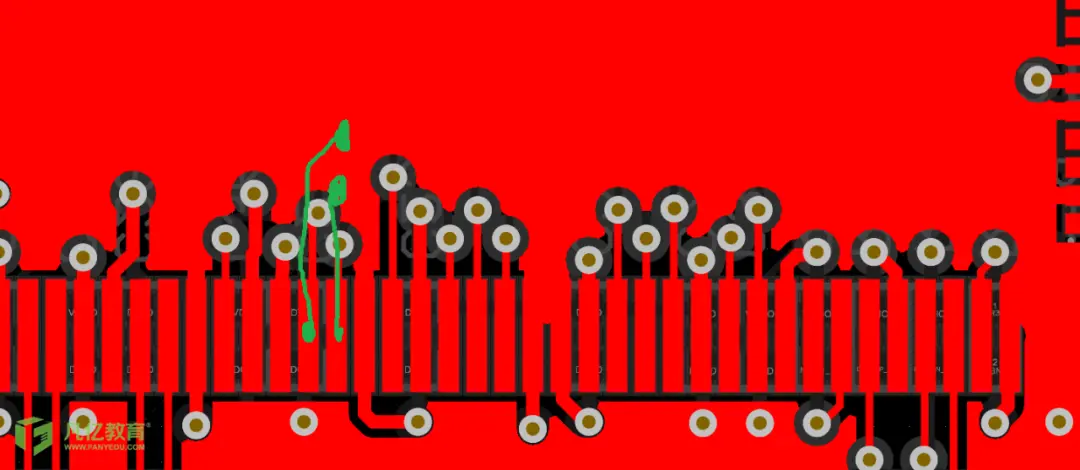

5.【问题分析】:过孔靠得太近,造成平面分割。
【问题改善建议】:建议将过孔保持一定的间距,避免在内层形成平面割裂。

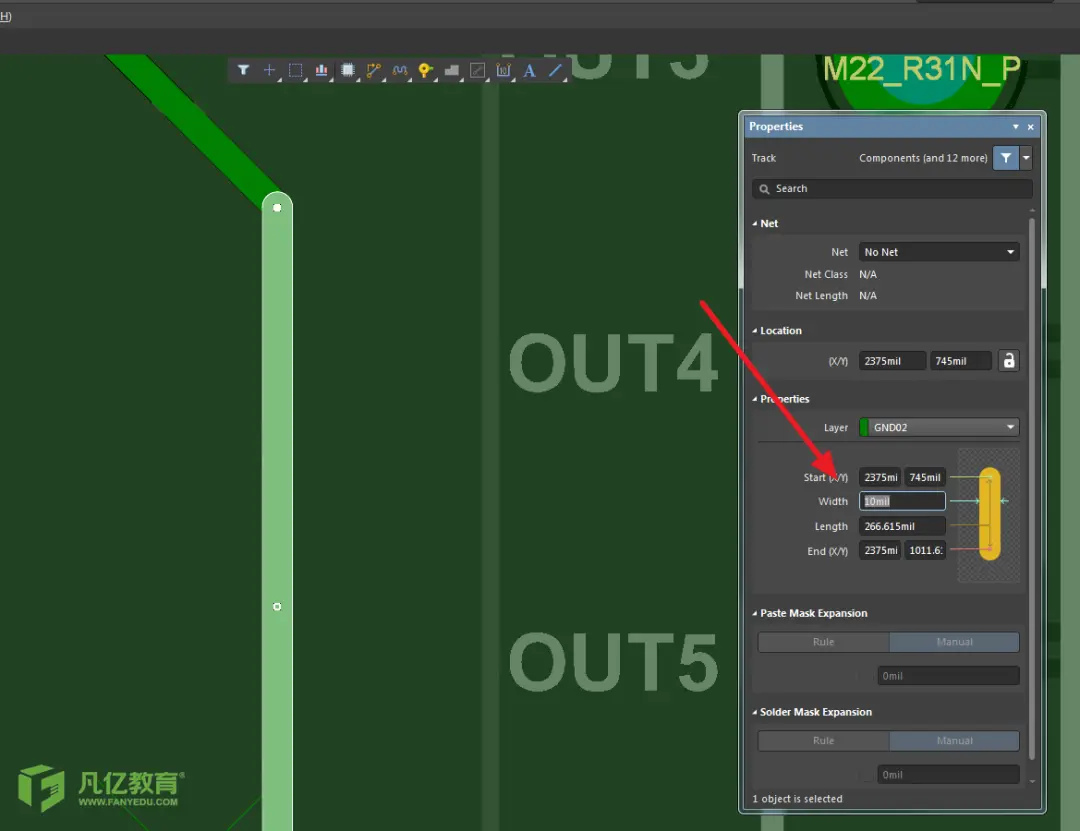

6.【问题分析】:地平面分割的分隔带之后10MIL
【问题改善建议】:内层的分隔带至少需要40MIL宽度,建议重新修改一下。

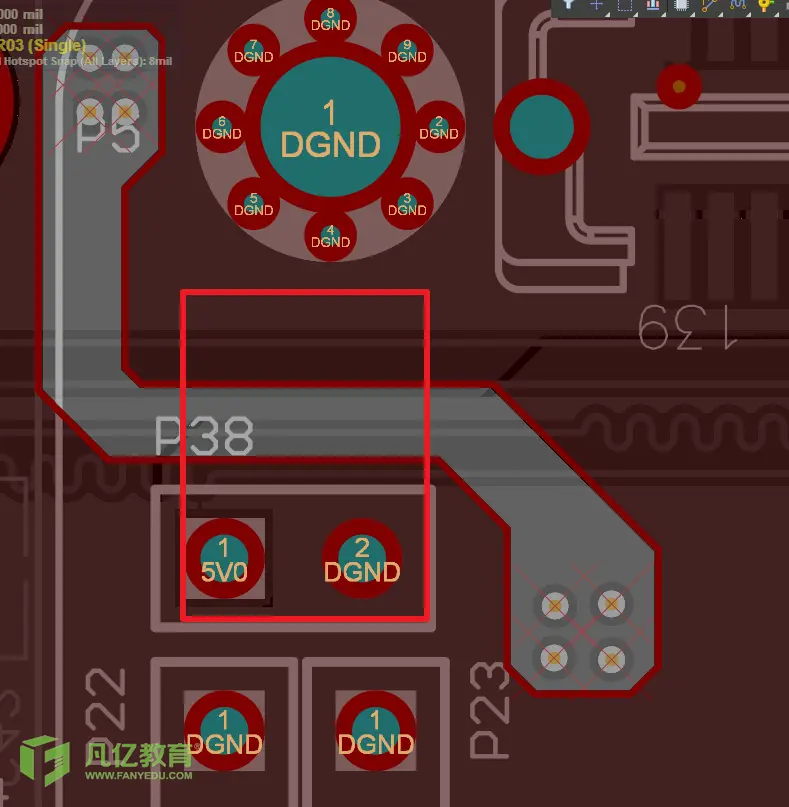

7.【问题分析】:5V电源分割比较狭窄,是否满足载流能力。
【问题改善建议】:建议去看下此处的最小宽度是否满足载流,不满足就需要去增大宽度增加过载能力。
