多层板中的正片和负片
PCB正片和负片的最终效果是相反的。
PCB正片的效果：凡是画线的地方印刷板的铜被保留，没有画线的地方敷铜被清除。如顶层、底层等信号层是正片。
PCB负片的效果：凡是画线的地方印刷板的敷铜被清除，没有画线的地方敷铜反而被保留。
Internal Planes层(内部电源/接地层)(简称内电层)，用于布置电源线和地线。放置在这些层面上的走线或其他对象是无铜的区域，也即这个工作层是负片的。

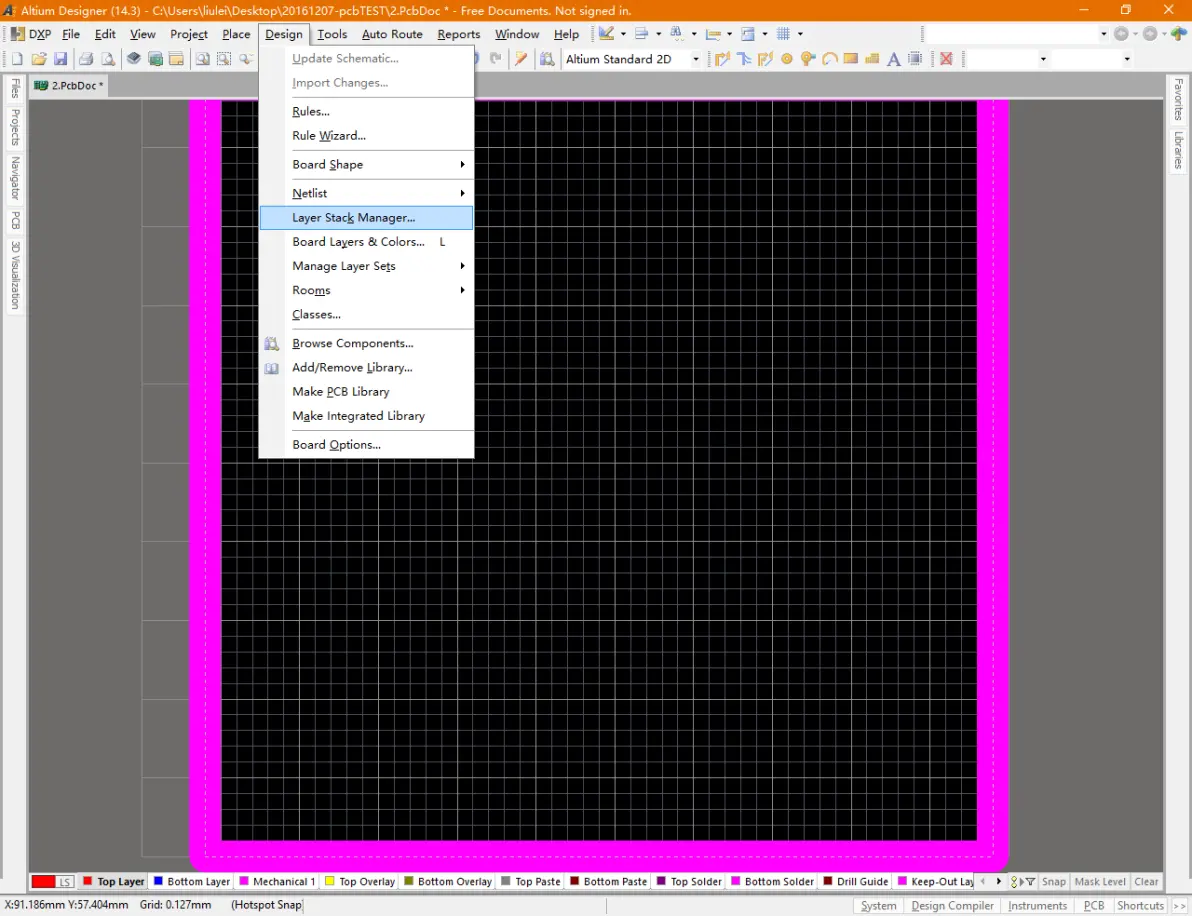

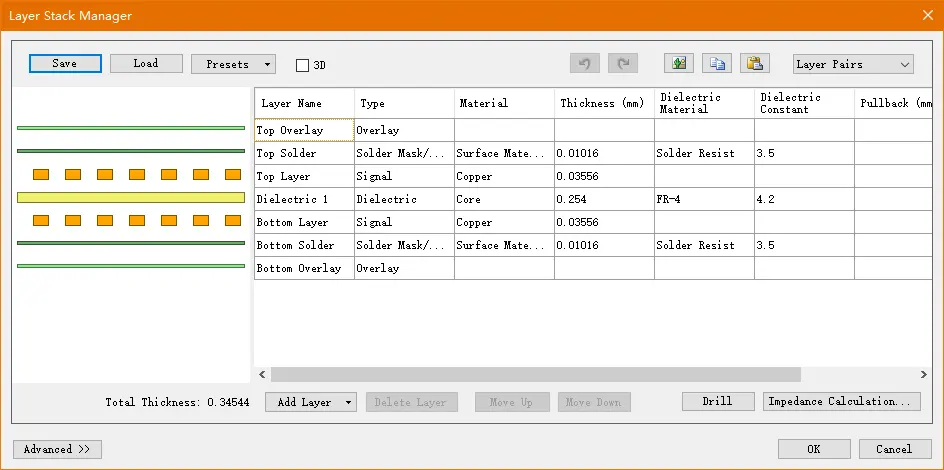

1、打开层管理器

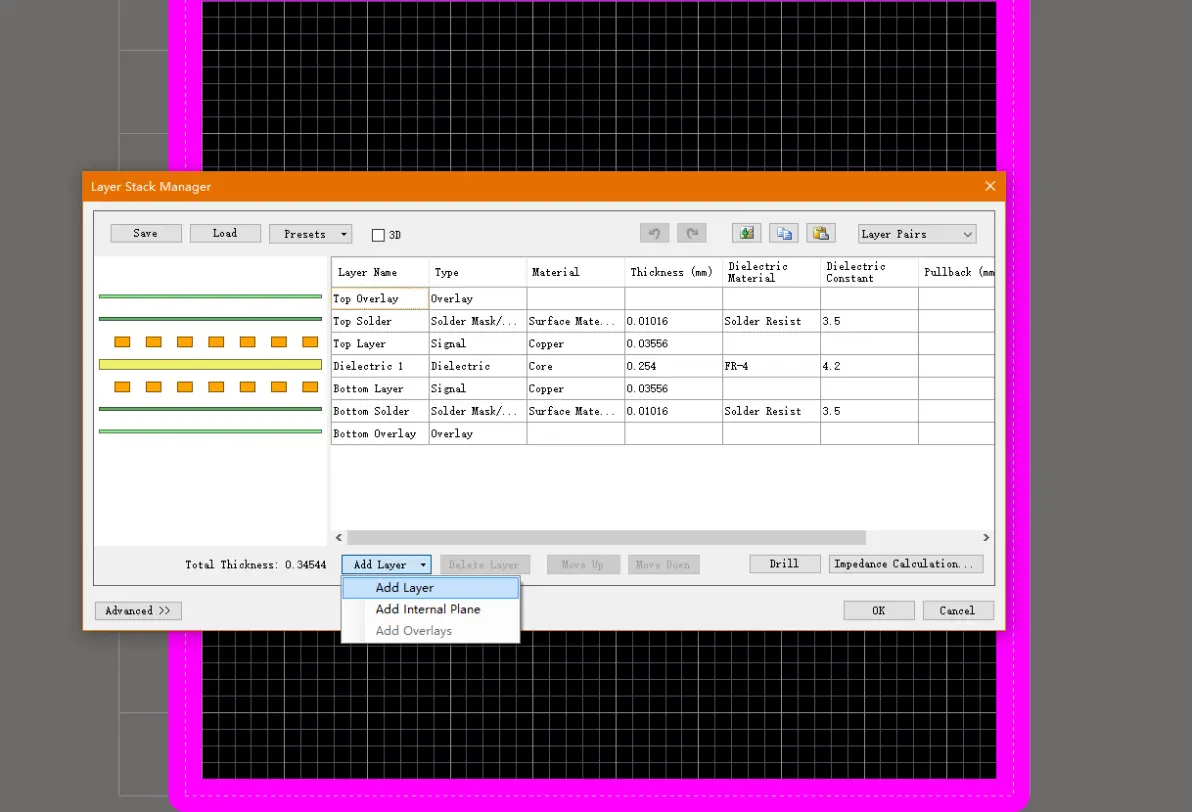

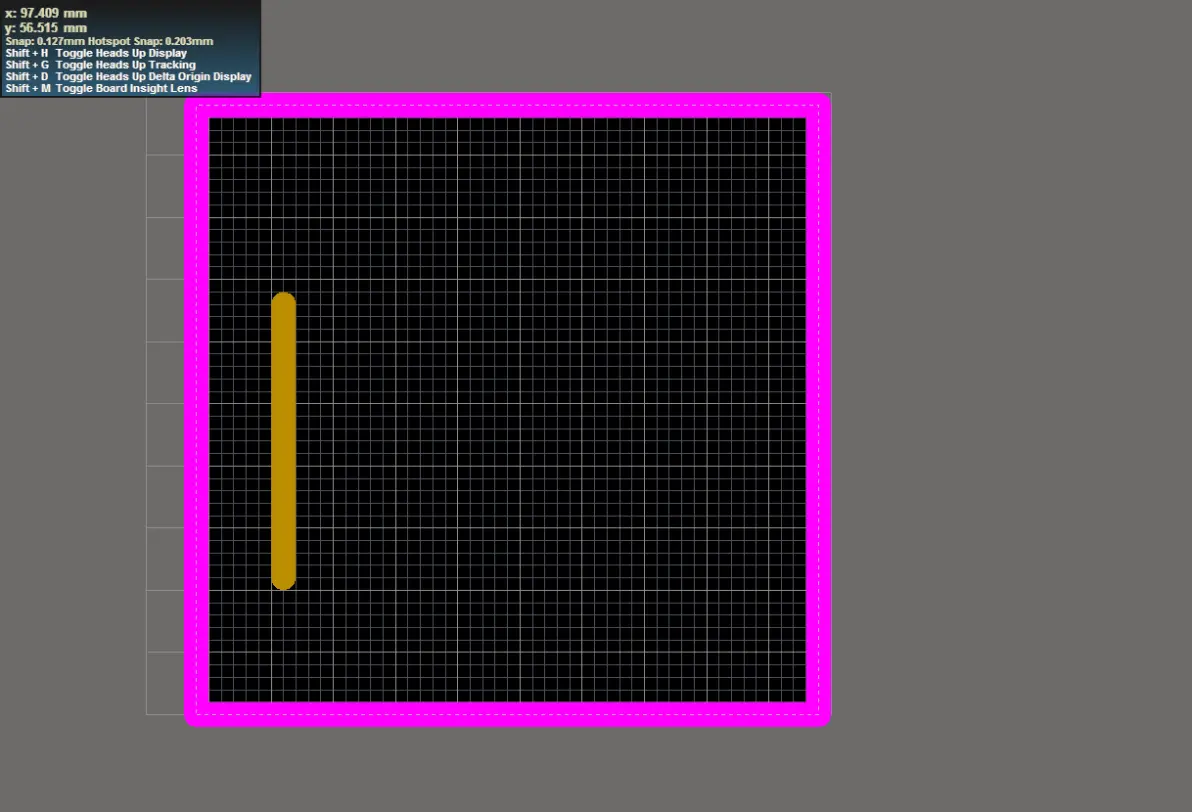

2、添加一个layer层（信号层及正片）

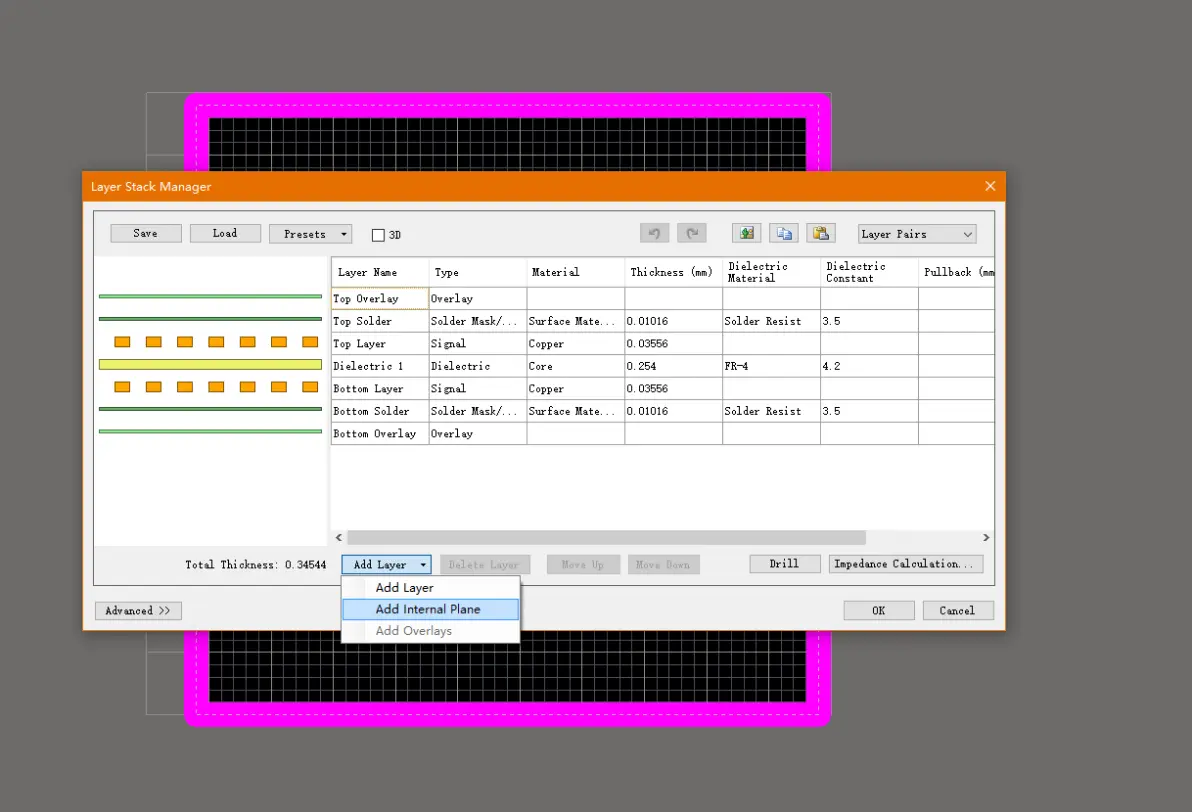

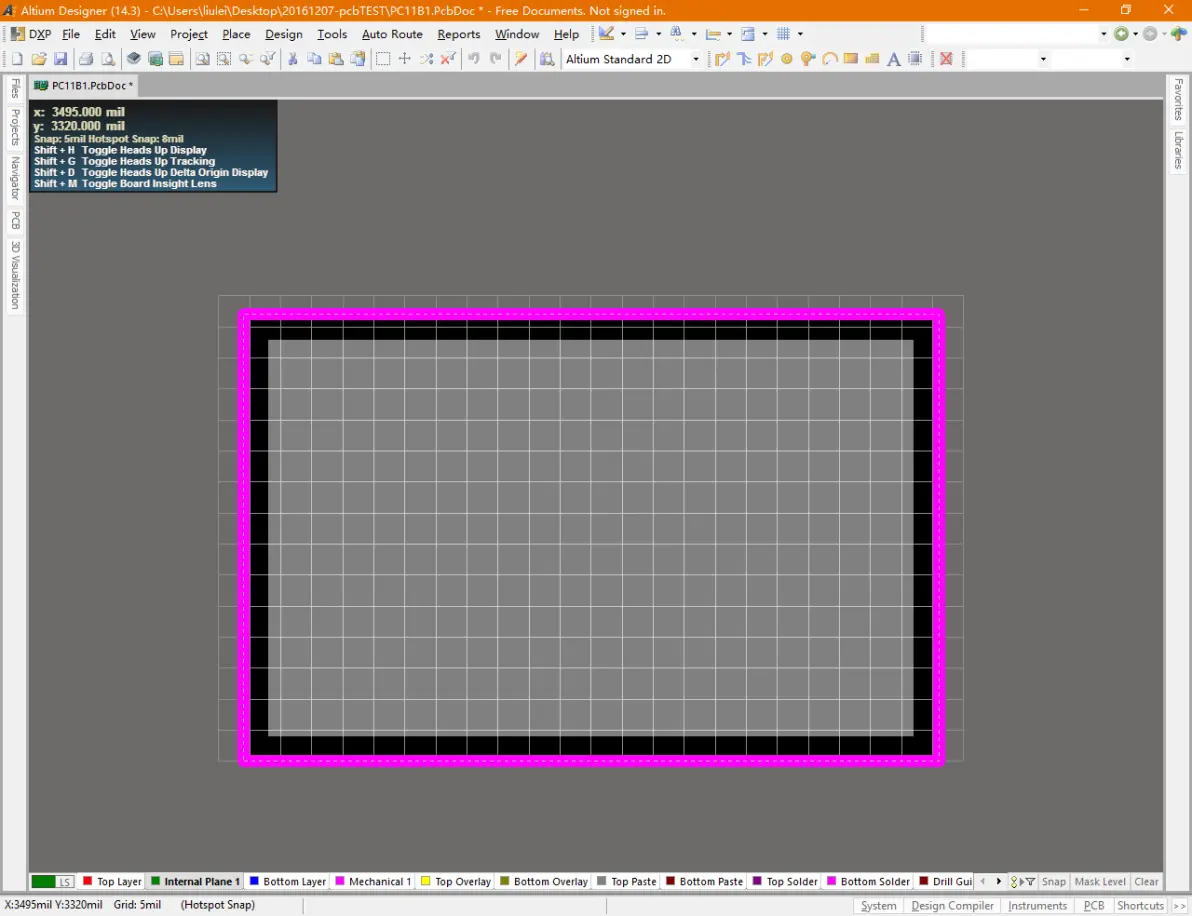

3、添加一个Internal Plane（内电层及负片）

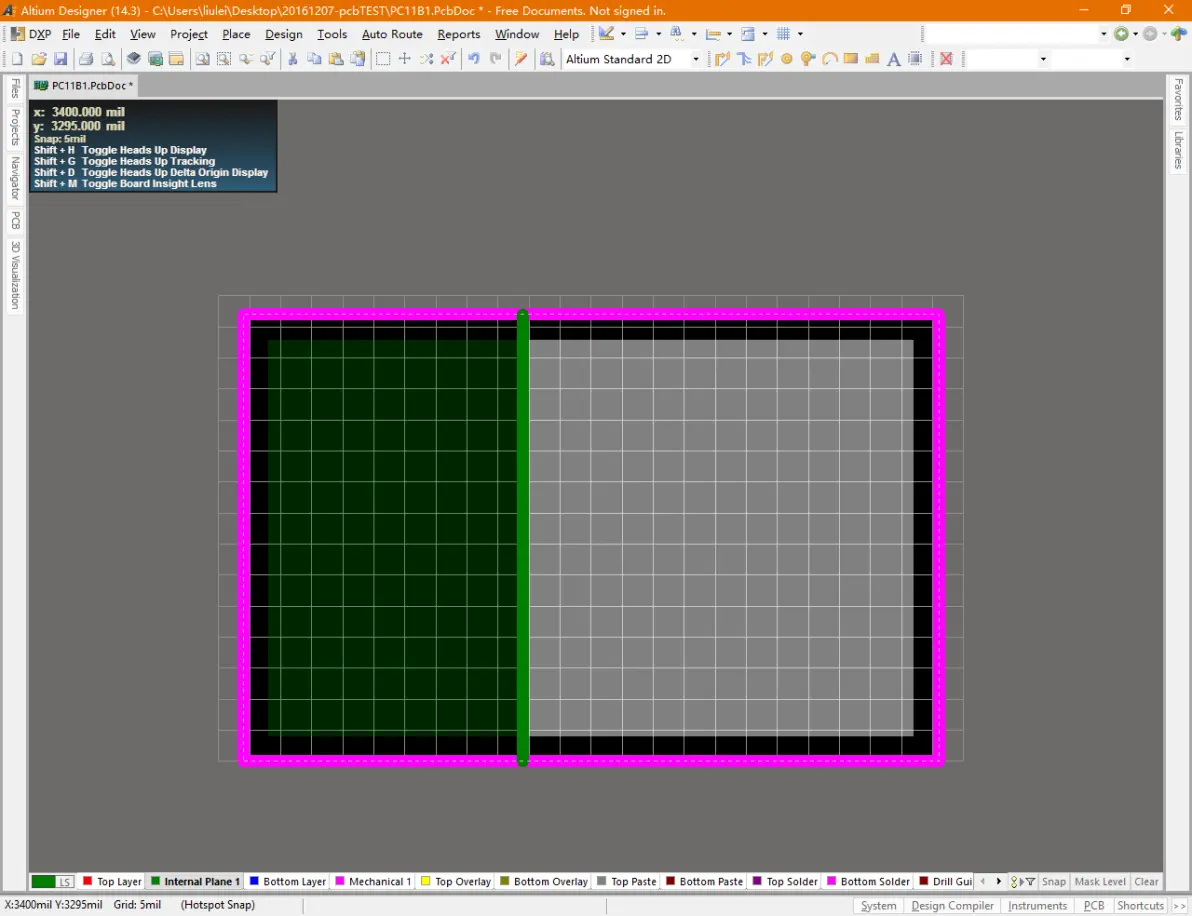

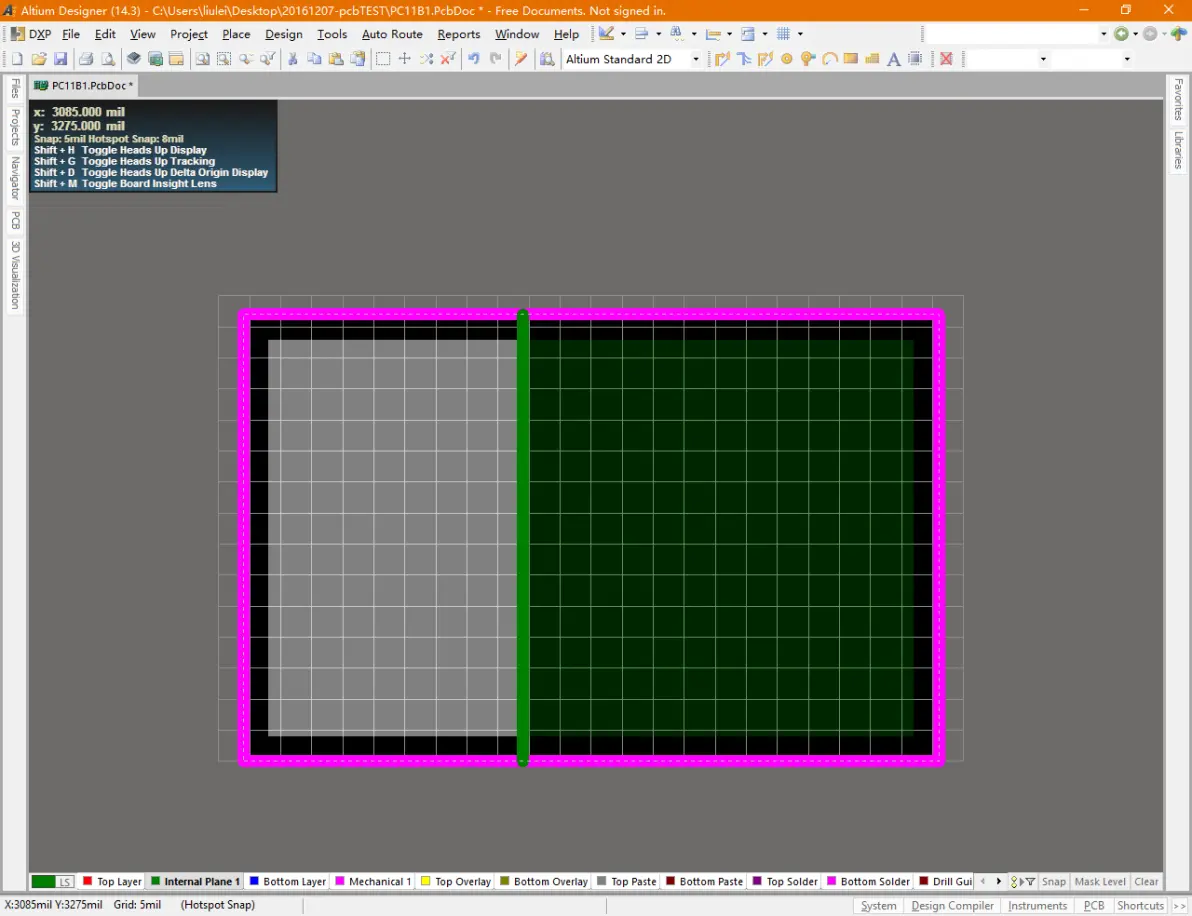

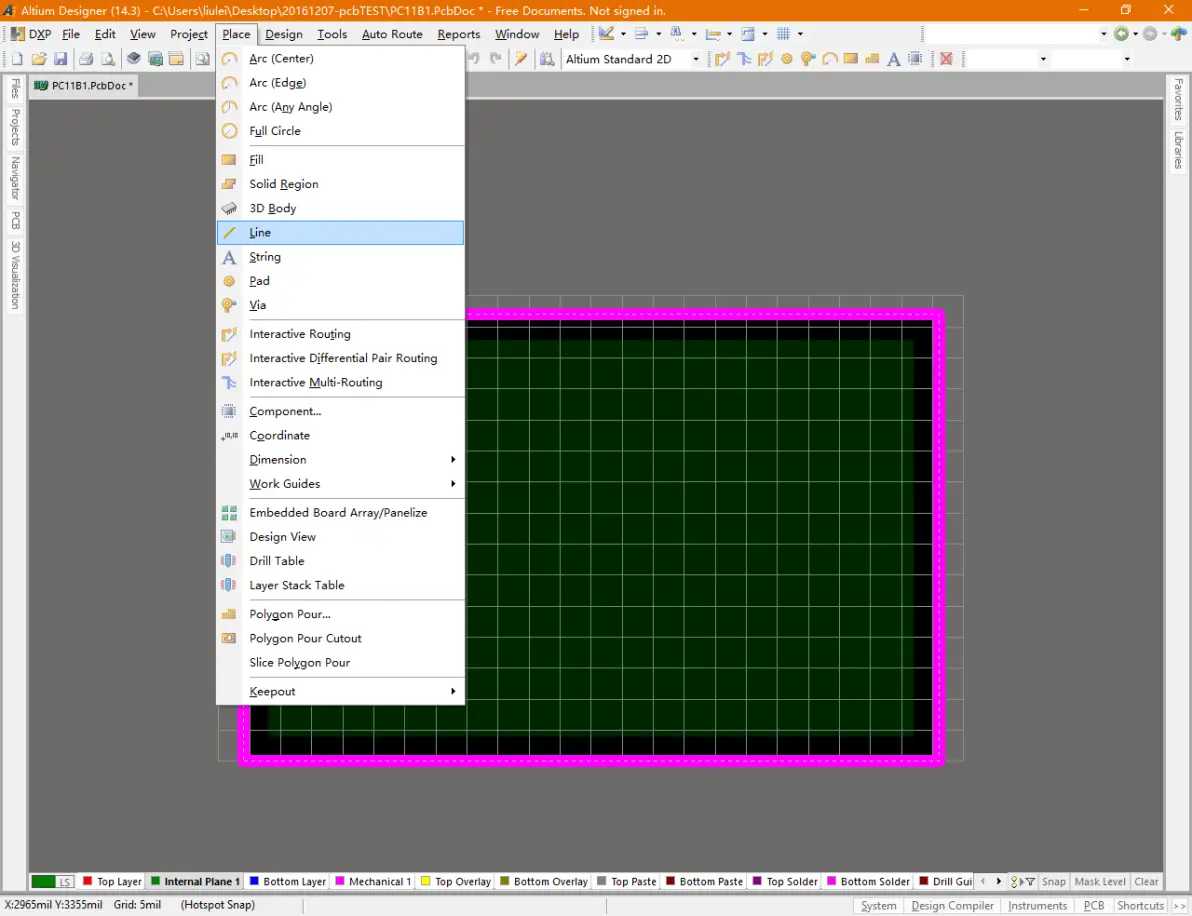

4、分割内电层

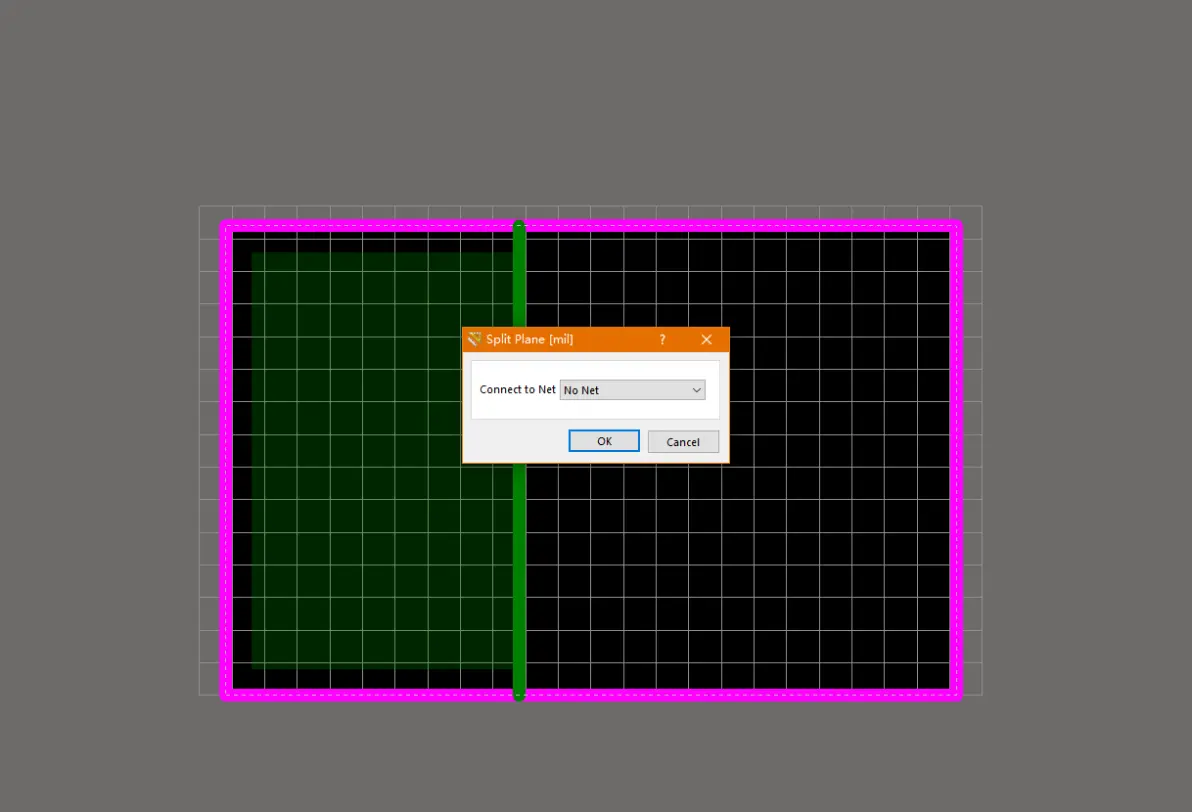

5、给内电层设置网络编号
