解决Abaqus后处理二次开发keyerror错误的方法

keyerror错误出现的主要原因是，abaqus在运行python脚本的时候未在相应的数据库对象中找到所输入的键的名称。

主要的解决方法

1、找到模型的JNL文件，在文件的相应板块下去寻找正确的键的名称。（一些单元键名称可能是找不到的。比较上层的对象是可以找到的）

2、

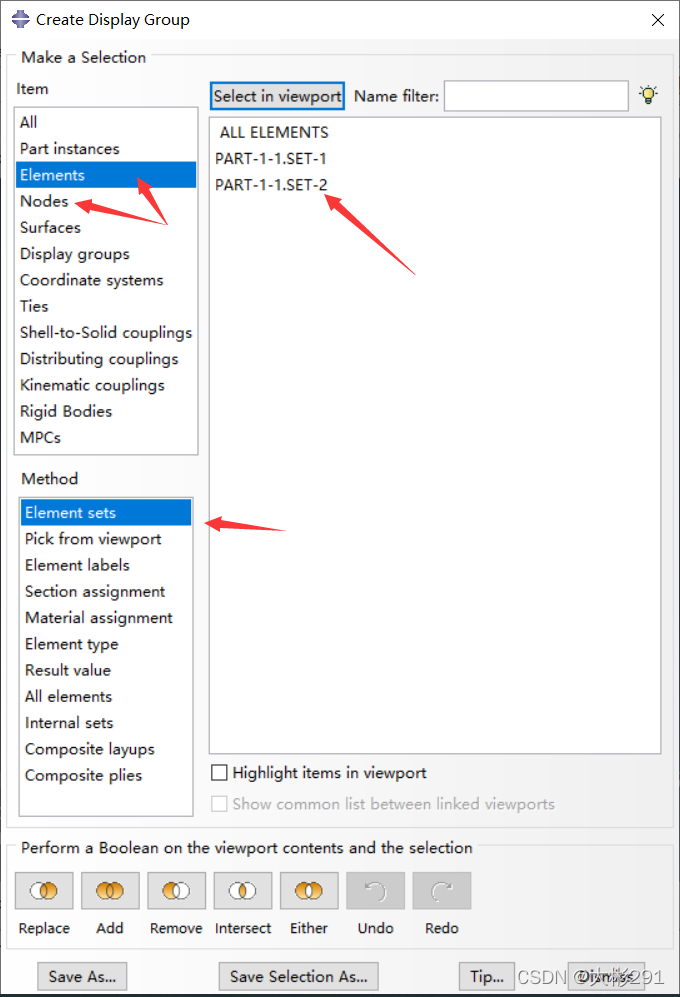

（1）在Abaqus软件中找。首先在abaqus中打开所要处理的odb文件。在abaqus中找到如图示按钮并打开。

（2）可以找到相应的单元或节点的名称，其中（PART-1-1有可能为instance名称，后面的SET-1才是节点或单元集名称）。

3、利用python 代码去找odb中所有的单元或节点名称，从中选取自己需要的。（图中代码块为获得所有单元集的名称）

#!/user/bin/python#_*_ coding:UTF-8 _*_ from abaqus import *from odbAccess import *# import visualization odb = openOdb(path = 'D:\\postgraduate\\abcaus\\temp-KXH\\Post processing\\FiberBeam.odb')elementkey = odb.rootAssembly.instances['PART-1-1'].elementSets.keys()print(elementkey)

运行结果展示。
