ABAQUS教程|2020版19个实例实操（ 附模型资料）

对模型进行静态压缩

31：18：在上压板和模型接触的那一面选取靠近中心的一个点，设置为参考点

33：41：实验获得的真实应力应变曲线数据在excel中画图显示

36：35：材料属性设置

设置了损伤ShearDamage

损伤删除：网格变形过大，要设置损伤删除，否则计算会不收敛

37：48：分析步设置

压缩量0.65，模型高15mm，压缩位移是9.75mm，压缩速度不能过快，否则惯性力就会起作用，导致计算结果中的位移曲线抖动会比较大，使结果不可信，所以压缩时间越长越好，但是考虑到计算效率和时间，折衷选择20ms的计算时间，也就是20ms模型向下压缩了9.75mm

质量缩放：每100增量步时长小于1e-5，就调整一下质量缩放，防止时间增量过小

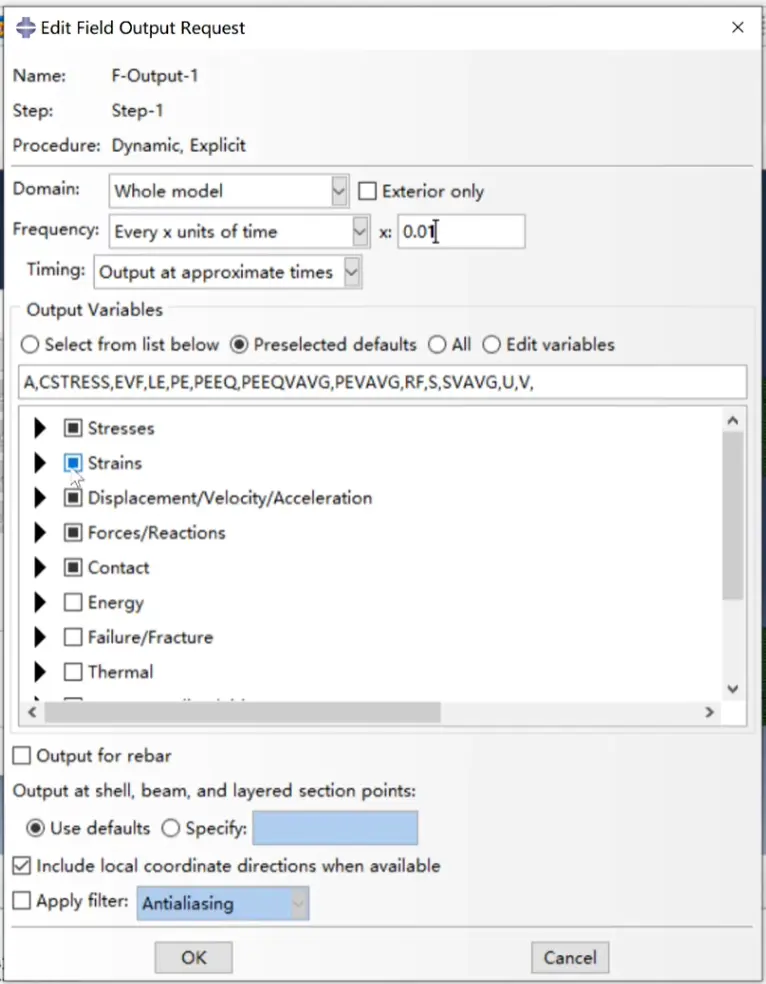

39：30：场输出设置

频率：Every x units of time

x：0.01

输出变量：S，SVAVG，PEEQ，LE，U，V，A，RF支反力，CSTRESS，STATUS状态量输出

41：00：历程输出设置

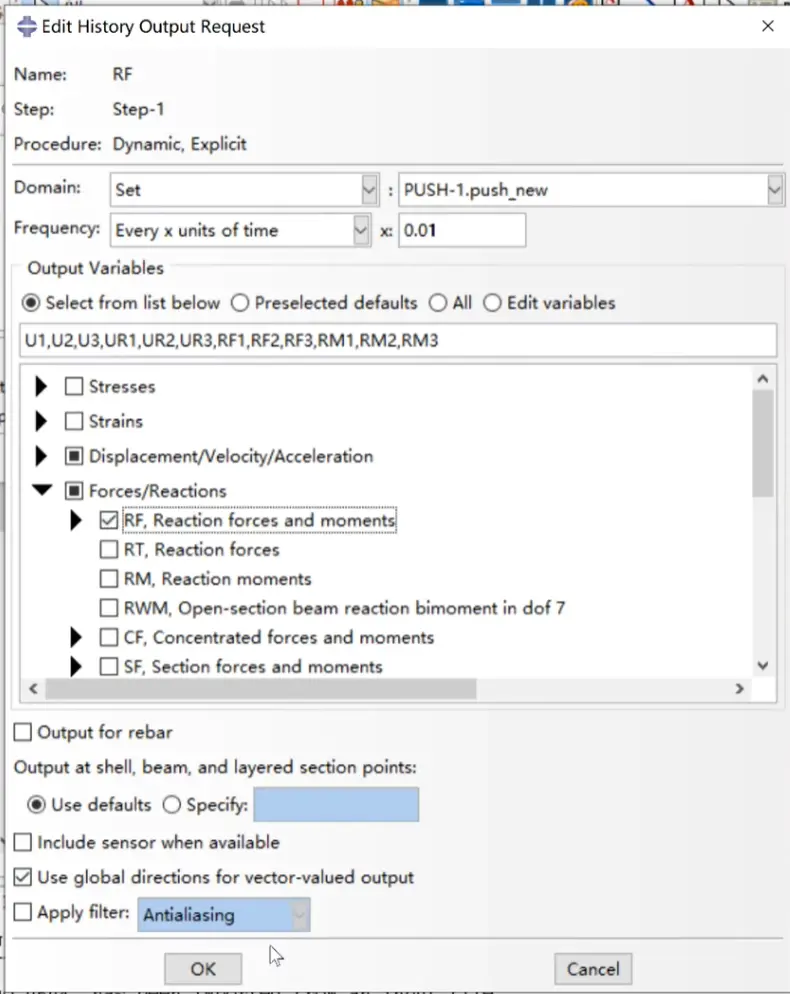

默认的H-output-1保持不变，为了读取模型压缩的力-位移曲线，再创建一个历程输出H-output-2：

域Domain设置为集合set，选择之前设置好的位于上压板底部的参考点，

频率frequency设置为every x units of time，x为0.01，

输出表变量选为U（合位移，即正交三个方向的位移的合成位移），RF（支反力和矩）

41：26：接触设置

43：00：载荷设置（约束，位移）

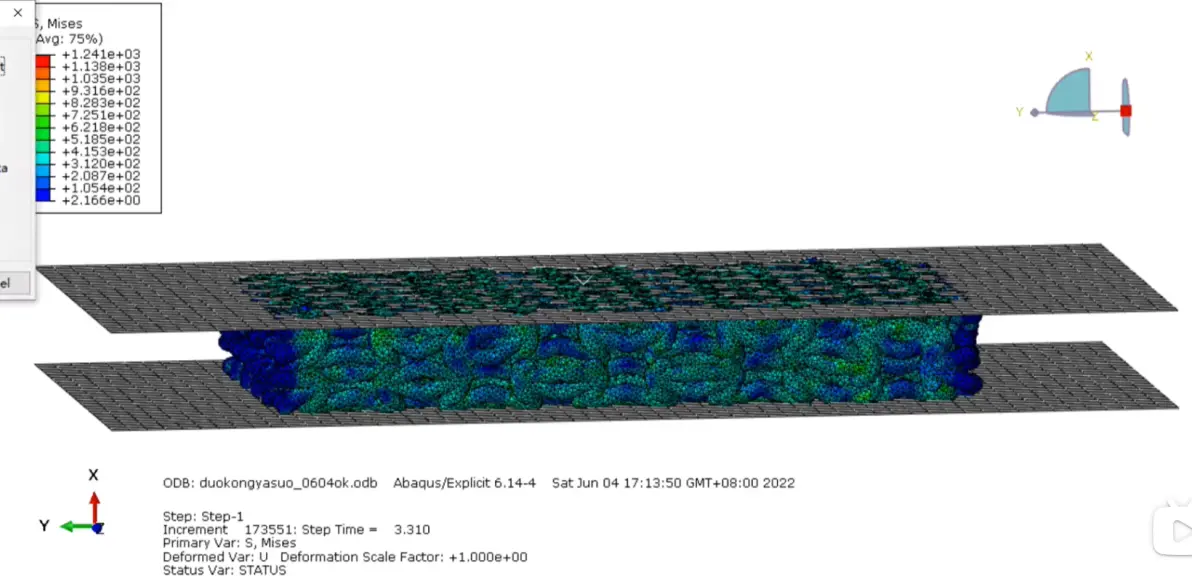

53：17：后处理输出力-位移曲线

动画帧数：100

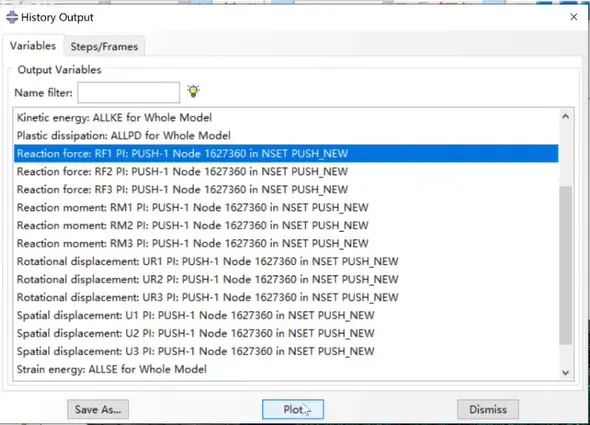

读取1627360号结点的RF1（X方向支反力）和U1（X方向位移）的历程输出

支反力-时间曲线

位移-时间曲线

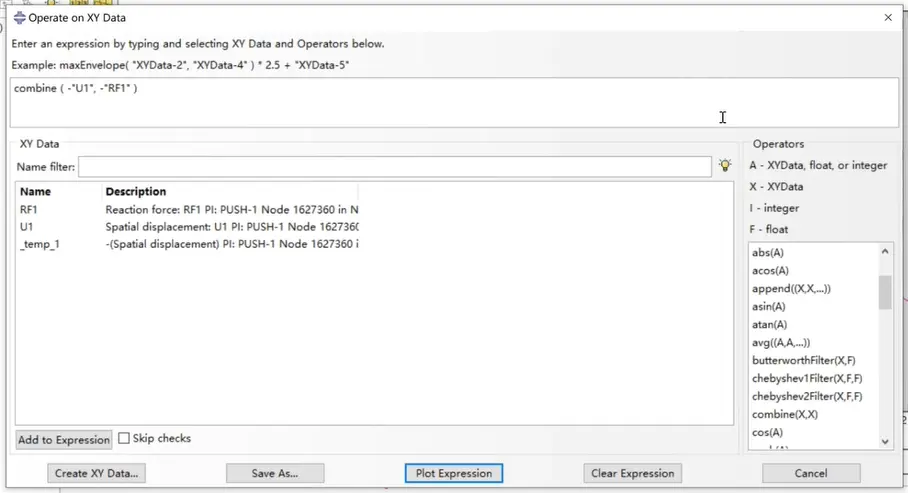

54：34：绘制1627360号结点的力（支反力）-位移曲线
