ABAQUS各种cohesive类型设置及绑定合并效果对比

在ABAQUS中使用带厚度cohesive、0厚度cohesive单元以及cohesive接触属性时，会有疑问即：是不是设置了cohesive，那么粘结层所处的上下面就不需要再设置绑定了？在复合材料层合板的建模过程中，可以一块一块板建好进行装配。也可以直接建好一块完整的板再进行切分。那么两种不同的建模方法，应该使用什么样的粘结层设置方式。本专栏将自己的一些想法进行了总结整理，结果如下：

1.带厚度cohesive

（1）不设置任何相互作用

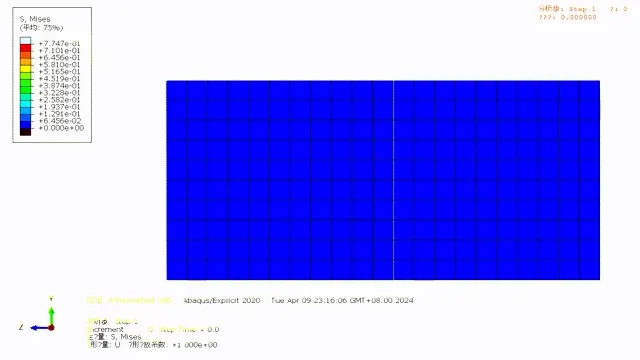

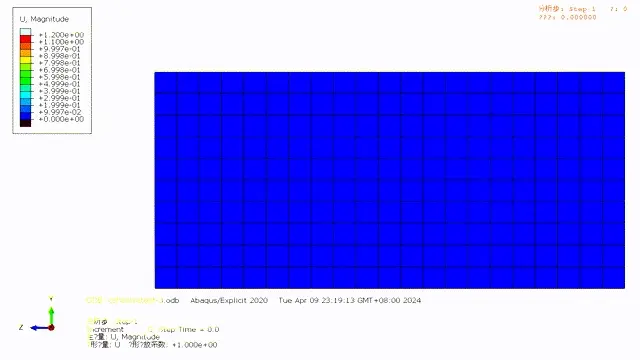

     动图

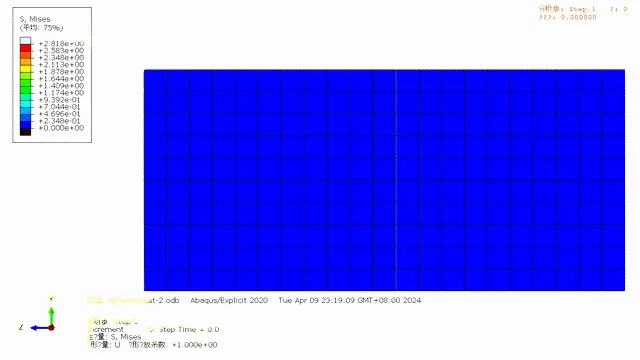

     动图


能够看到，仅仅设置粘结层而不进行任何相互作用设置，粘结层不起作用

（2）粘结层与上下两个接触面绑定

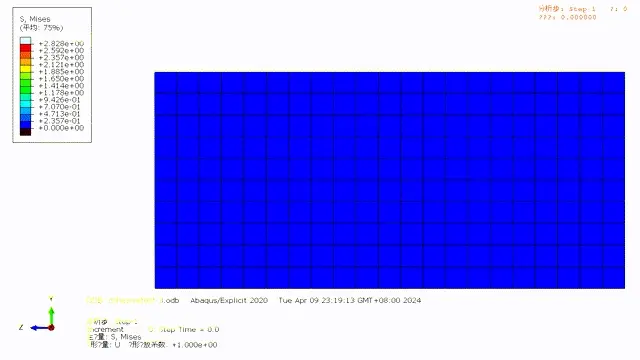

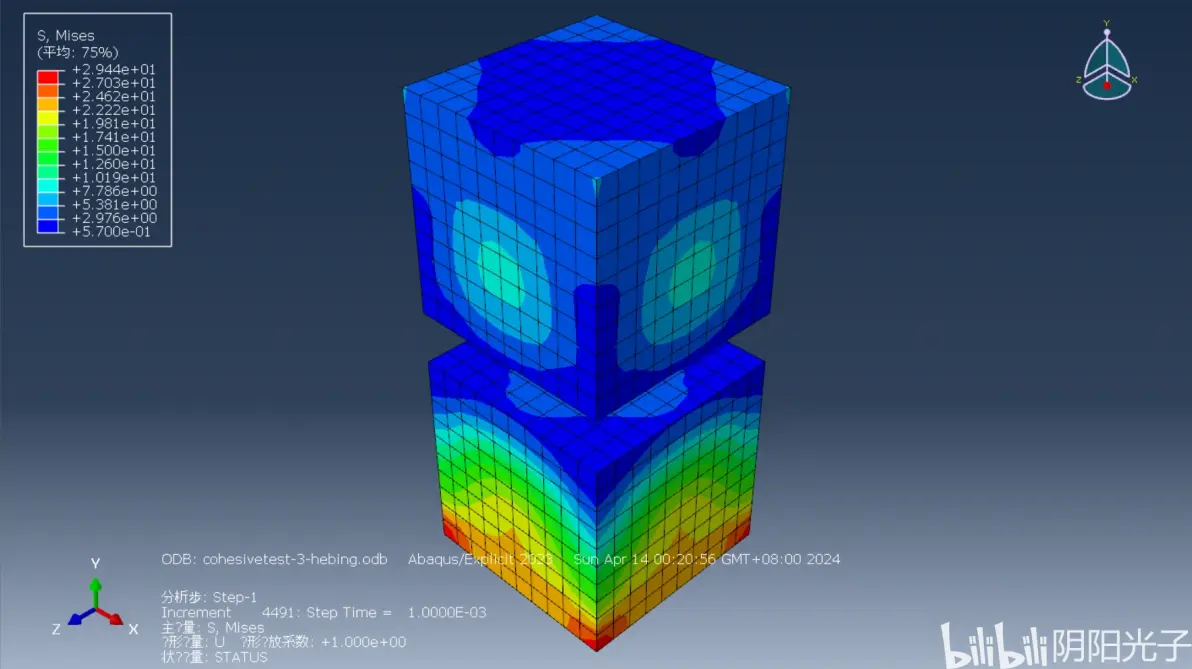

     动图

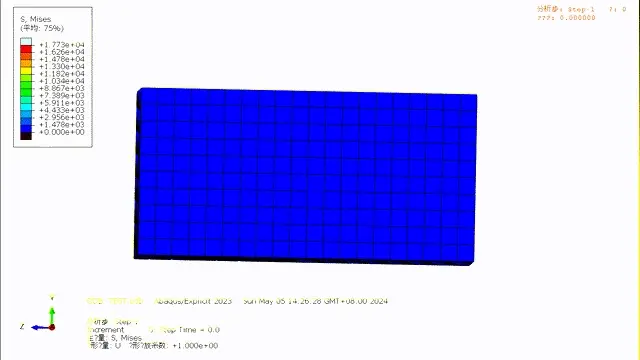

     动图


将粘结层与上下接触面相互绑定，此时力开始进行传递

（3）将两个部件与粘结层装配后合并为一个部件

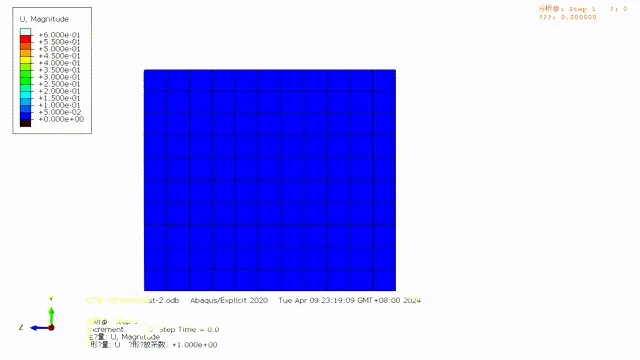

     动图

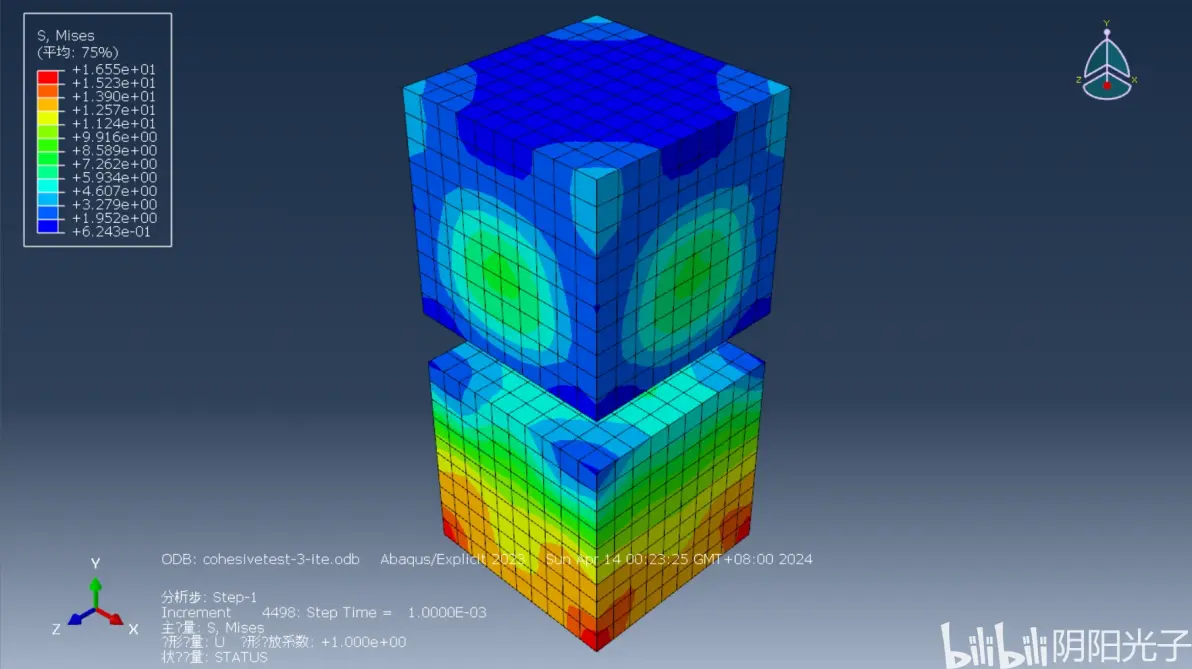

     动图


可以看到，部件合并后其效果与绑定相同。

2.0厚度cohesive单元

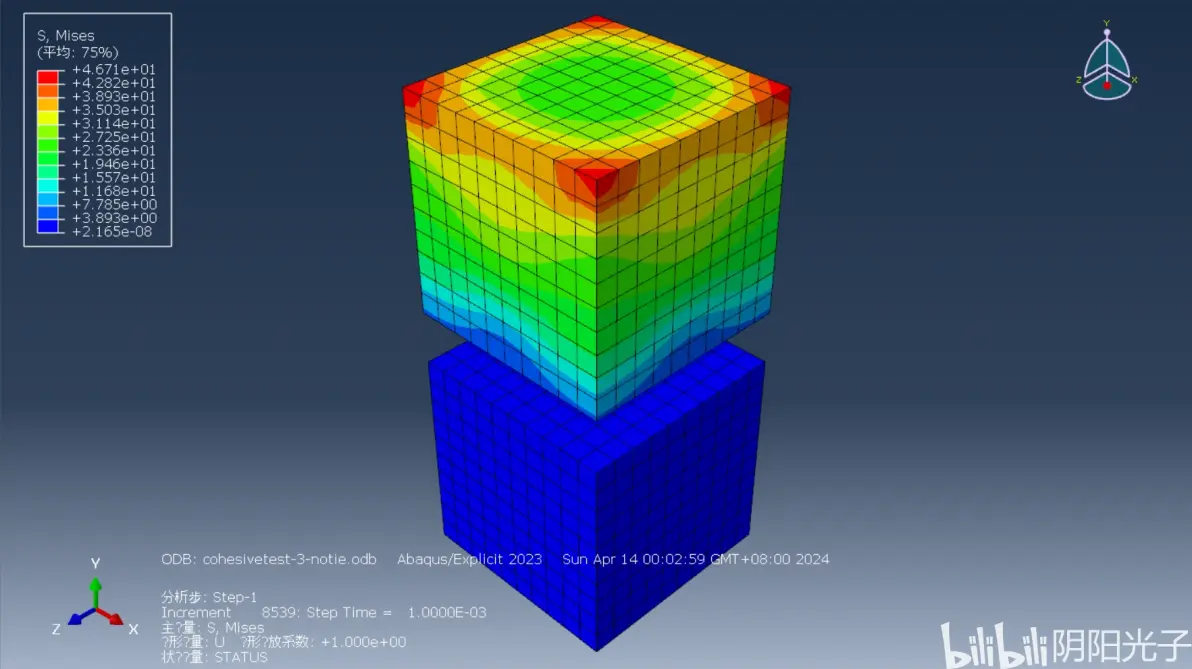

（1）将0厚度单元插在第一个部件底部，但不绑定0厚度单元和另一部件顶部

此时，粘结层不起作用

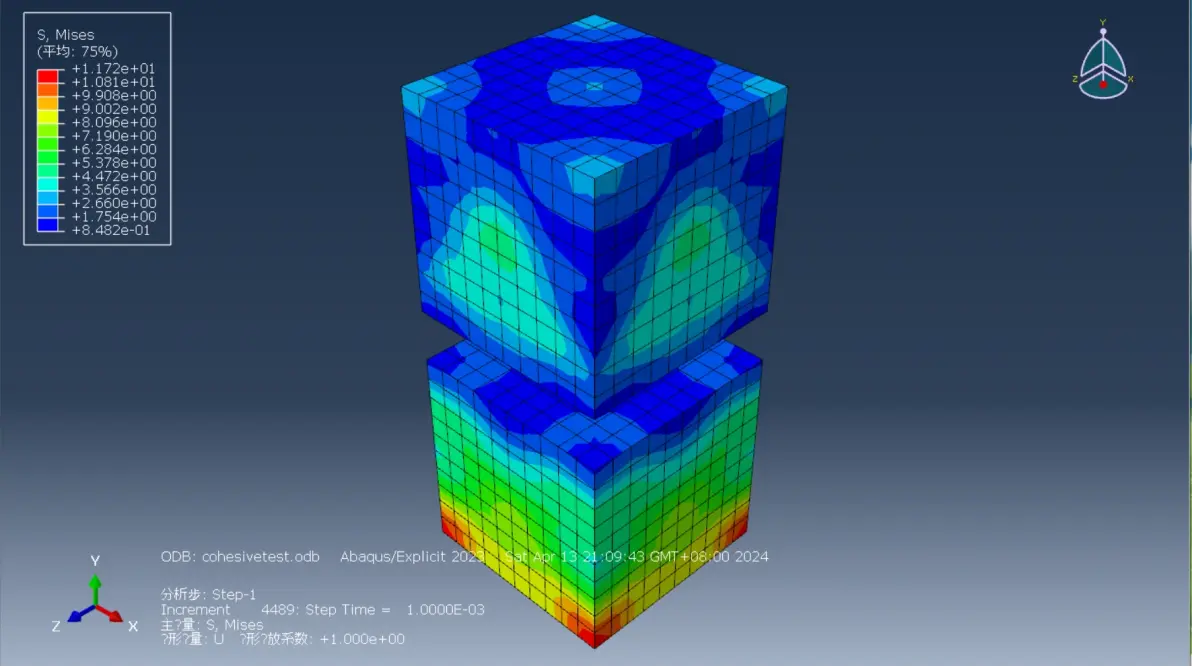

（2）将0厚度单元插在第一个部件底部，将0厚度单元与另一个部件的顶部绑定

此时，粘结层起作用

（3）首先将两个部件合并，并在其中插入0厚度cohesive单元

此时，粘结层起作用。

3.cohesive接触属性

首先，在相互作用模块创建接触属性，然后通过通用接触，将该属性赋予给部件底面和另一部件顶面

此时，粘结层起作用。

4将两个部件合并

可以发现，合并的两个部件在不插入0厚度cohesive时，两个部件接触面的效果为绑定。

通过上述例子可以知道，在使用带厚度cohesive以及0厚度cohesive时，仍然需要设置接触面之间的绑定关系，而使用接触属性设置cohesive时则不需要。同时，能够发现，将多个部件合并成一个部件后，相邻部件与部件之间的接触面相当于设置了绑定，但插入了0厚度cohesive单元之后，面与面之间的接触关系更改，变为：0厚度cohesive单元在合并中的效果相当于单元与上下两个部件接触面分别绑定，脱粘后（即cohesive单元删除），两部件能够进行分离。

注意：在进行冲击等类似问题时，由于插入的0厚度cohesive单元删除之后会导致该层单元上下的接触面缺少定义，导致单元畸变或者计算中断。为此需要对整个部件创建单元类型为网格的bothside的表面，并在通用接触中选择该表面与自身进行自接触的定义。
