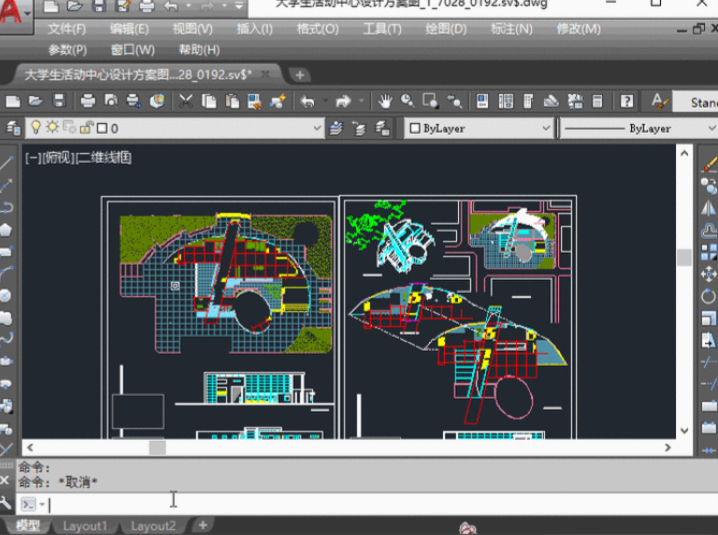

- 学AutoCAD Electrical 2025之前，得先把纯AutoCAD的基础捡起来。我在CATIA里画了十几年三维，二维绘图那套命令早就生疏了。L、C、TR、EX这些快捷键重新练，图层、块、外部参照的概念也得复习一遍。Electrical是建立在纯CAD上面的，基础不牢后面全是坑。别急着碰电气专用功能，先拿一张简单的机械图练手，能把标注、打印、布局空间玩明白再说。
- 项目文件结构是第一个要搞懂的东西。CATIA里一个product管所有零件，Electrical不一样，它用项目（project）来组织图纸。一个项目底下挂原理图、布置图、报表，图纸之间靠标签和位置代号关联。新建项目的时候路径别带中文，数据库文件名也别带，带了后面导出报表或者跨电脑协作容易乱码。我吃过这个亏，整个项目重建了一遍。
- 元件库是核心中的核心。Electrical自带几十万条符号，IEC、GB、NFPA、JIS都有，但实际干活肯定不够用。自定义符号要用Symbol Builder，画好图形、定义属性、绑定触点信息，存进库里才能被识别为"电气元件"而不是普通块。这一步跟CATIA的catalog编辑思路类似，都是先建参数化模板再调用。区别是CATIA那边改个参数模型自动变，这边改符号属性得手动刷新关联图纸，联动没那么智能。
- 导线编号和线号标注有专门的工具。AEWIRENUM命令可以按规则自动编线号，支持前缀后缀分段，也能手动指定。我在CATIA的Electrical Harness里排过线束，那边是按物理路径走的，线号跟三维走向绑定。Electrical是纯逻辑连接，两根线在原理图上连在一起就算通，不管实际走线路径。思维得切换过来，别想着"这根线从哪走到哪"，只想"这两个端子电气上是不是同一个点"。
- 端子排和接线图生成是提效的关键。AETERMSTRIP命令建端子排，填好型号、位数、标记，自动生成端子图。接线表也能一键出，Excel格式，采购和车间直接能用。这块比CATIA强，CATIA出接线表得靠KnowledgeWare写脚本或者第三方插件，配一次调半天。Electrical原生支持，点几下就完事。但前提是前面元件属性和连接关系没填错，错了生成的表就是废纸。
- PLC模块绘制有专门流程。AEPLC命令插入IO点，选厂商型号，点数、地址、注释一次性填进去。梯形图也能画，但不是用来仿真的，就是出图用。我们做控制柜设计，PLC点位几百个，以前在CATIA里画IO表是手填Excel再贴到图纸上，改一次全得重对。现在用Electrical，改了点地址图纸自动更新，省下的时间够喝两杯咖啡。
- 报表系统比想象中强大。BOM、端子表、线缆清单、设备清单、交叉引用表，二十多种预设报表，还能自定义字段和排序规则。AEREPORTS命令打开报表生成器，勾选要出的类型，预览没问题就导出。我在CATIA里出BOM靠drafting的表格链接属性，复杂点的还得写VBA。这边全是现成的，只要项目数据规范，报表准确率很高。不规范的话……那就慢慢查错吧，数据脏了报表也跟着脏。
- 多用户协作靠的是共享数据库。项目数据库放在服务器共享文件夹里，多人同时编辑不同图纸，锁机制防止冲突。这点跟CATIA的ENOVIA或者Teamcenter类似，但轻量很多，不用装PDM系统。缺点是并发高了会卡，十几个人同时改一个大项目，保存时候等几秒是常事。我们组八个人用一个项目，偶尔会遇到"文件被锁定"的提示，等一会儿或者让对方存一下就好了。
- 学习资源方面，官方帮助文档写得像说明书，例子也老旧。YouTube上有几个英文频道讲得还行，搜"AutoCAD Electrical 2025 tutorial"能找到。中文内容少，B站上有些up主做了系列视频，质量参差不齐，挑播放量高的看。我建议拿公司真实项目当练习素材，别跟着教程画那些假例子。真项目的坑才是你以后会踩的坑，教程里的完美场景现实中不存在。
- 跟CATIA的思维差异要时刻提醒自己。CATIA是参数化建模驱动一切，改尺寸模型变，出图跟着变。Electrical是数据库驱动，图纸只是数据的可视化表达。你在图上改了一根线，背后是数据库里的连接关系变了；你改了元件属性，所有引用该元件的图纸都可能要刷新。别把它当画图软件用，当成一个带图形界面的电气数据库用，上手会快很多。
- 2025版新增的功能不多，主要是UI微调和性能优化。符号库更新了部分IEC标准件，报表导出支持了新的Excel格式，暗色主题更完善了。如果你是从2024升上来的，几乎感觉不到区别。新项目直接用2025没问题，老项目迁移过来也没遇到兼容性问题。别为了新版本而升级，够用就行。
- 常见问题提前说一下。图纸打开慢，多半是项目数据库太大或者网络延迟，把数据库拷到本地SSD试试。符号显示成问号，是支持文件路径丢了，选项里重新指一下symbol library路径。报表数据不对，九成是元件属性没填全或者连接关系断了，用AECHECKPROJ跑一遍项目检查，能揪出大部分问题。这些坑我都踩过，记下来能省不少排查时间。
