AutoCAD 2026斜线夹角直线怎么画？精准绘制技巧

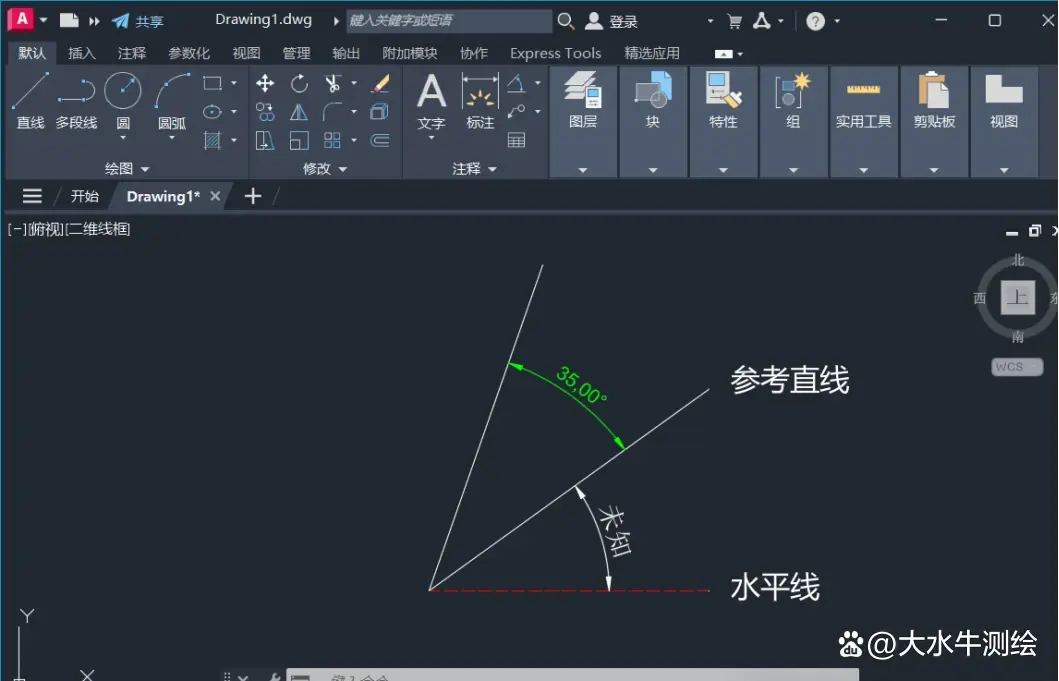

在 CAD 绘图过程中，我们经常会面临各种各样复杂的绘图需求。其中，绘制与未知角度斜线呈特定夹角的直线，就是一个颇具挑战性的问题。传统依靠测量角度换算的方法，不仅繁琐耗时，还容易因计算误差影响绘图精度。有没有更高效的解决办法呢？答案是肯定的！本次就给大家分享利用旋转的复制选项，快速实现这一绘图目标的技巧。

操作步骤：

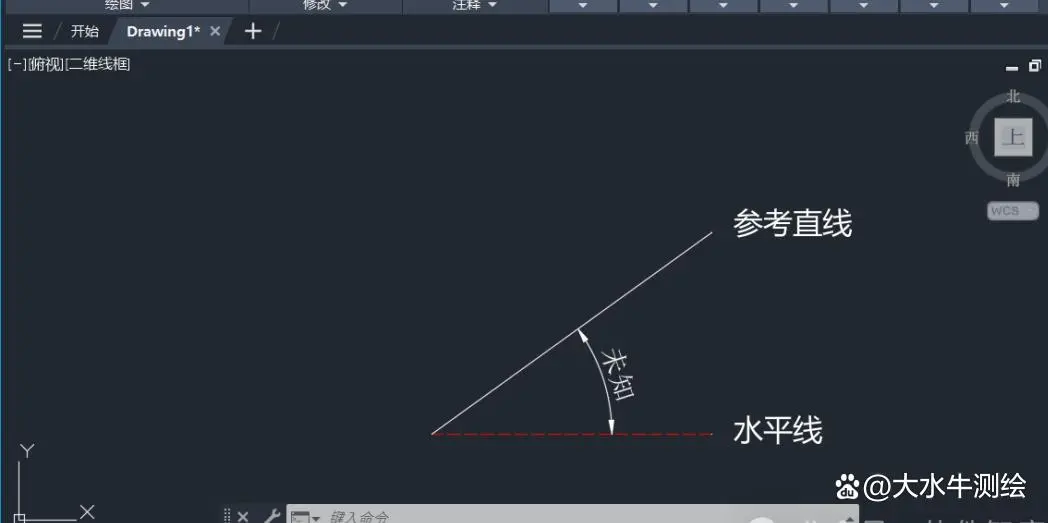

1、先打开AutoCAD2026软件，进入CAD绘图界面，然后绘制如下示例图形；

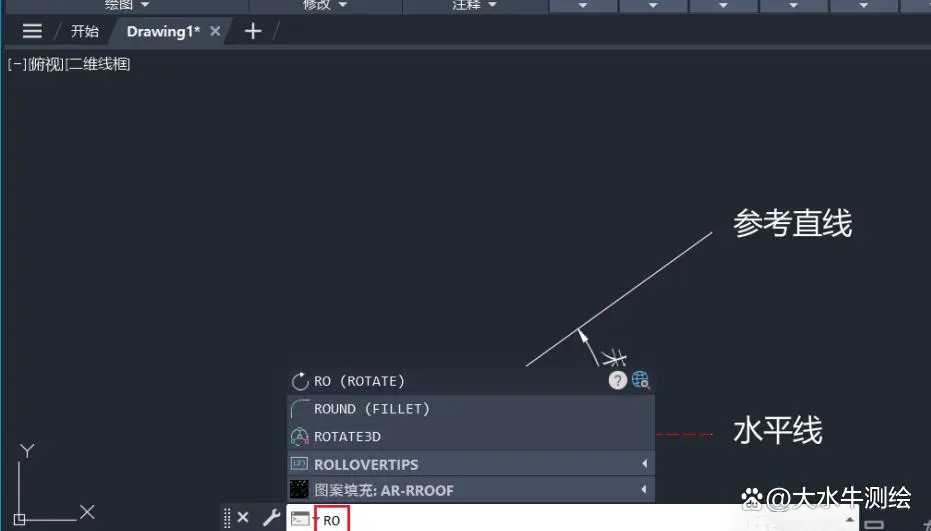

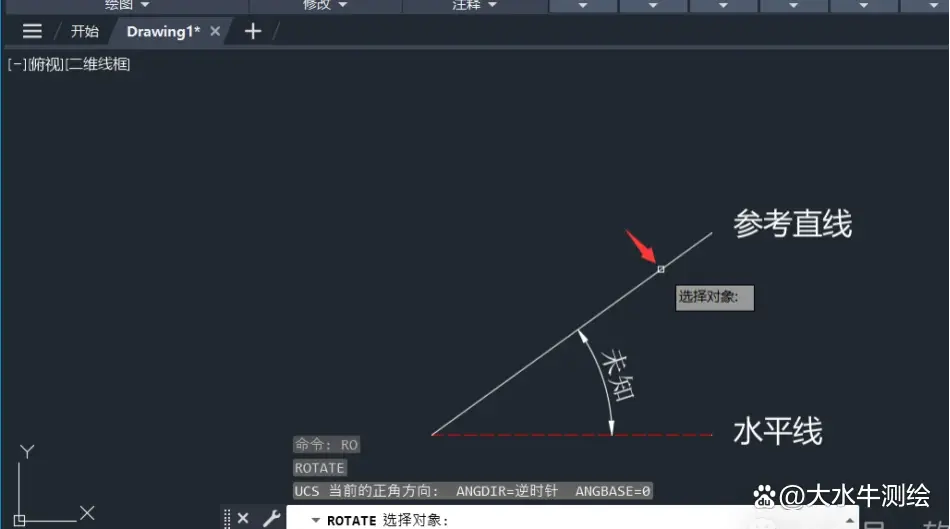

2、在命令栏中输入旋转命令：RO，然后按Enter键继续；

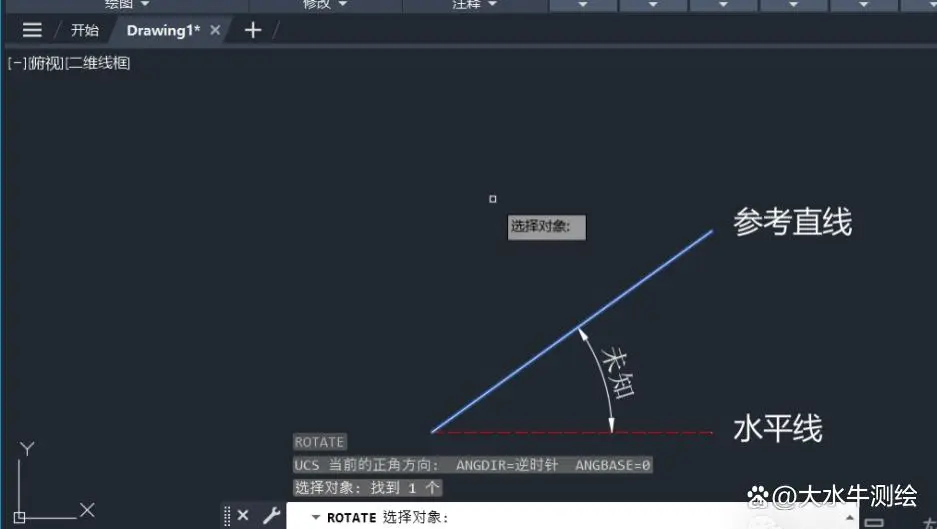

3、提示选择对象，这里单击选中参考直线，然后按Enter键继续；

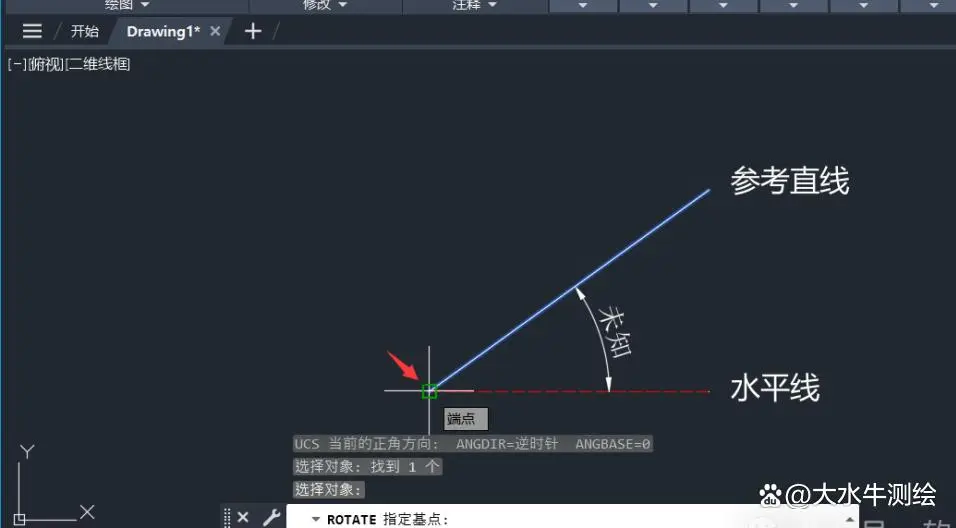

4、指定基点，这里选择线段左边端点；

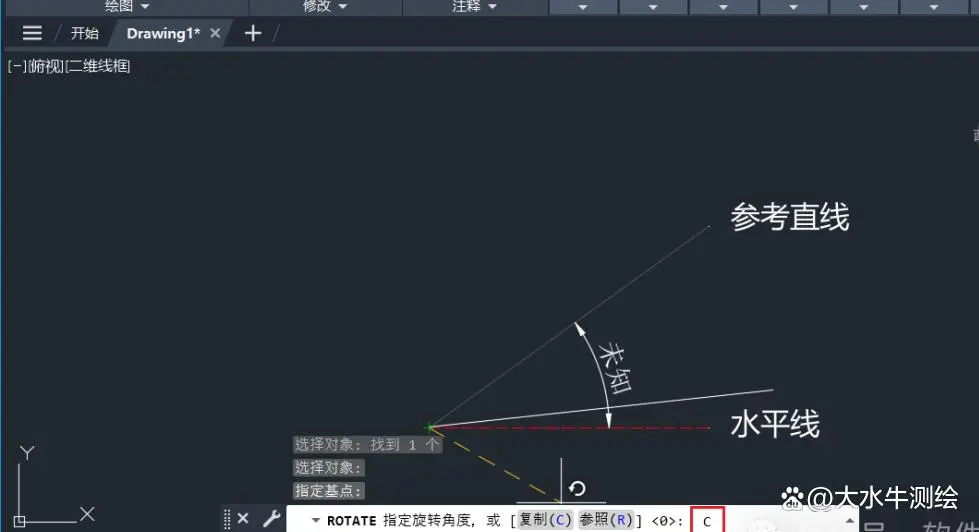

5、在命令栏中输入：C，然后按Enter键继续；

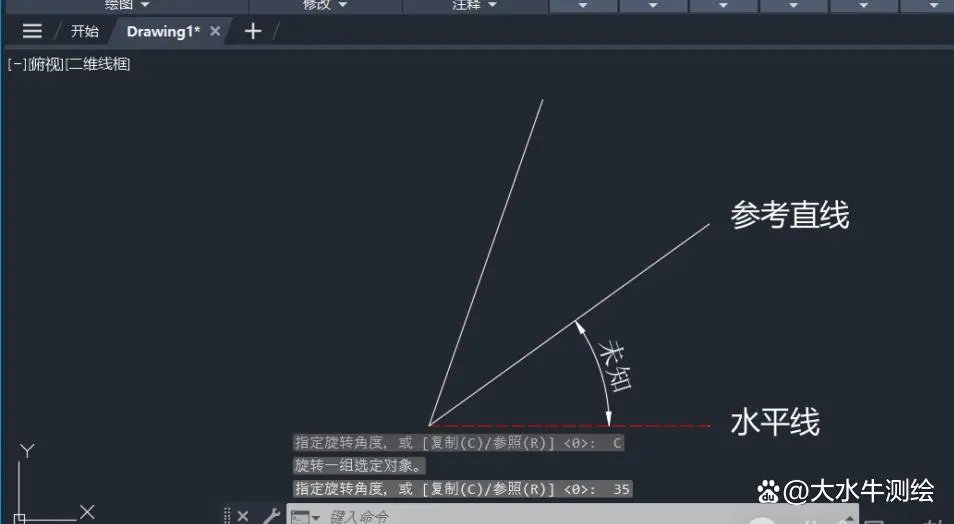

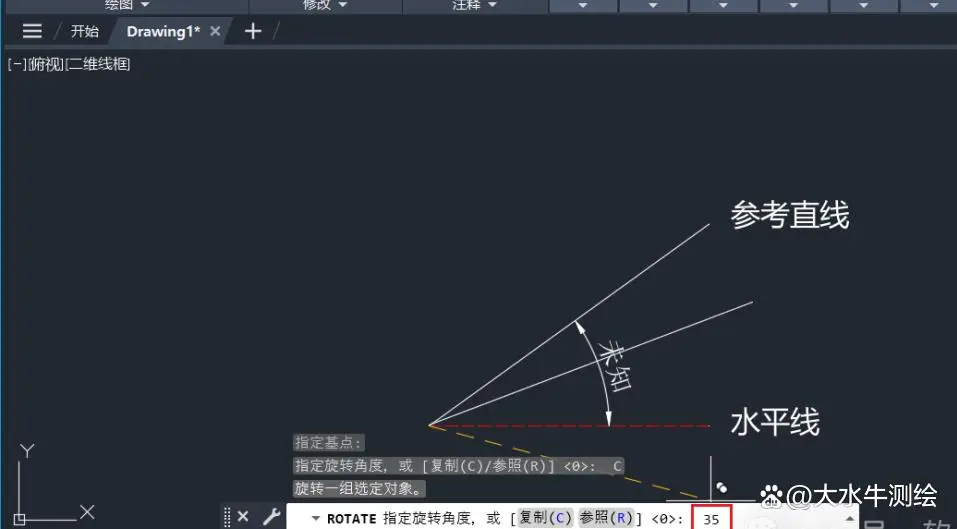

6、继续在命令栏中输入夹角值，这里输入35，然后按Enter键继续；

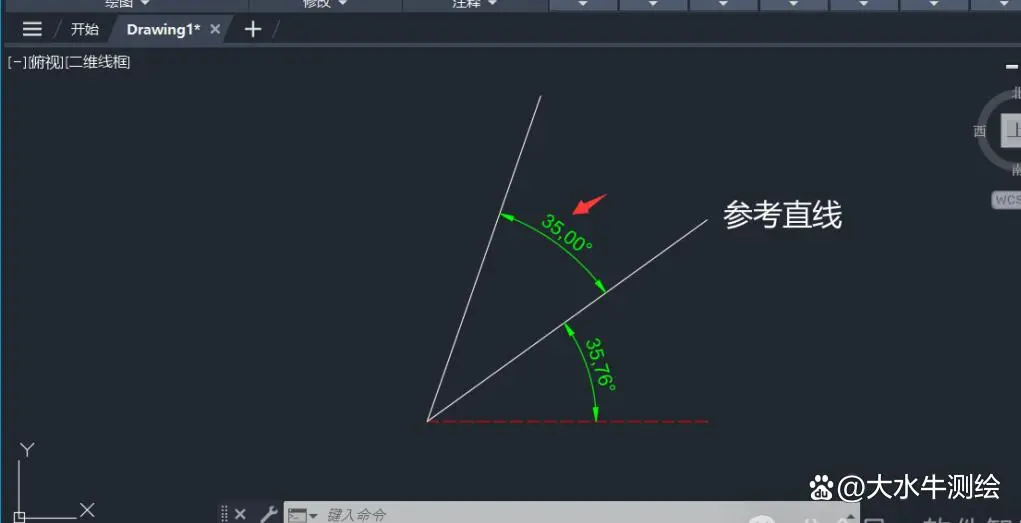

7、如下，得到与参考直线夹角35度，长度相等的线段。

上文介绍的方法充分利用了旋转命令中 “复制” 选项和 “相对角度” 的特性，不仅极大简化了绘制与斜线成特定夹角直线的操作流程，还能有效避免因角度换算产生的误差，显著提升绘图效率与质量。下次在 CAD 绘图时碰到类似难题，不妨试试这个方法，体验便捷绘图带来的全新感受！
