中文版AutoCAD 2007实用操作指南

第01章AutoCAD2007入门基础

AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计(ComputerAidedDesign，CAD)软件，它广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、地质、气象、纺织、轻工、商业等领域。

AutoCAD自1982年问世以来，已经经历了十余次升级，其每一次升级，在功能上都得到了逐步增强，且日趋完善。也正因为AutoCAD具有强大的辅助绘图功能，因此，它已成为工程设计领域中应用最为广泛的计算机辅助绘图与设计软件之一。

AutuCAD的基本功能

1、绘制与编辑图形：AutoCAD的“绘图”菜单中包含有丰富的绘图命令，也可将绘制的图形转换为面域，对其进行填充；在次基础上可绘制各种各样二维图形。对于一些二维图形，通过拉伸、设置标高和厚度等操作就可以轻松地转换为三维图形。同样再结合“修改”菜单中的相关命令，还可以绘制出各种各样的复杂三维图形。

2、标注图形尺寸：尺寸标注是向图形中添加测量注释的过程，是整个绘图过程中不可缺少的一步。标注显示了对象的测量值，对象之间的距离、角度，或者特征与指定原点的距离。标注的对象可以是二维图形或三维图形。

3、输出与打印图形：AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。因此，当图形绘制完成之后可以使用多种方法将其输出。例如，可以将图形打印在图纸上，或创建成文件以供其他应用程序使用。

AutoCAD2007的经典界面组成

中文版AutoCAD2007为用户提供了“AutoCAD经典”和“三维建模”两种工作空间模式。界面主要由菜单栏、工具栏、绘图窗口、文本窗口与命令行、状态行等元素组成。

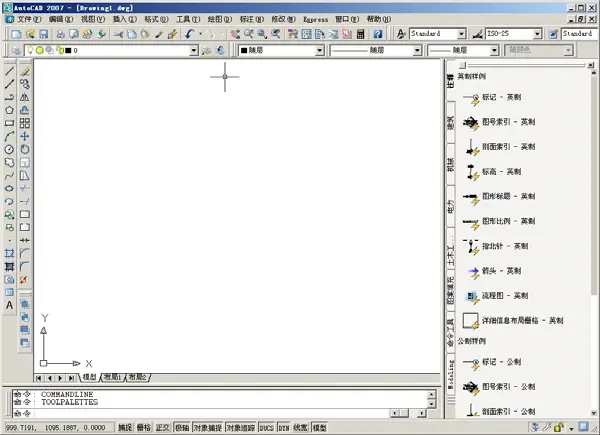

标题栏、菜单栏、十字光标、工具栏、工具选项板绘图窗口坐标系模板选项卡和布局选项卡 文本窗口状态栏

1、标题栏

标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息。

2、菜单栏

中文版AutoCAD2007的菜单栏由“文件”、“编辑”、“视图”等菜单组成，几乎包括了AutoCAD中全部的功能和命令。

3、工具栏

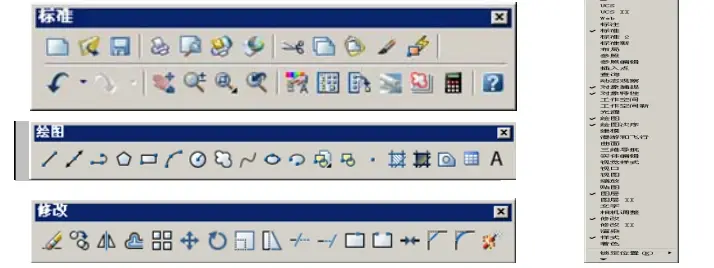

工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命令按钮。在AutoCAD中，系统共提供了二十多个已命名的工具栏。默认情况下，“标准”、“属性”、“绘图”和“修改”等工具栏处于打开状态。如果要显示当前隐藏的工具栏，可在任意工具栏上右击，此时将弹出一个快捷菜单，通过选择命令可以显示或关闭相应的工具栏。

4、绘图窗口

在AutoCAD中，绘图窗口是用户绘图的工作区域，所有的绘图结果都反映在这个窗口中。可以单击窗口右边与下边滚动条上的箭头，或拖动滚动条上的滑块来移动图纸。

在绘图窗口中除了显示当前的绘图结果外，还显示了当前使用的坐标系类型以及坐标原点、X轴、Y轴、Z轴的方向等。默认情况下，坐标系为世界坐标系(WCS)。

绘图窗口的下方有“模型”和“布局”选项卡，单击其标签可以在模型空间或图纸空间之间来回切换。

5、命令行与文本窗口

“命令行”窗口位于绘图窗口的底部，用于接收用户输入的命令，并显示AutoCAD提示信息。在AutoCAD2007中，“命令行”窗口可以拖放为浮动窗口。

“AutoCAD文本窗口”是记录AutoCAD命令的窗口。在AutoCAD2007中，可以选择“视图”|“显示”|“文本窗口”命令、执行TEXTSCR命令或按F2键来打开AutoCAD文本窗口。

6、状态行

状态行用来显示AutoCAD当前的状态，如当前光标的坐标、命令和按钮的说明等。

在绘图窗口中移动光标时，状态行的“坐标”区将动态地显示当前坐标值。坐标显示取决于所选择的模式和程序中运行的命令，共有“相对”、“绝对”和“无”3种模式。

状态行中还包括如“捕捉”、“栅格”、“正交”、“极轴”、“对象捕捉”、“对象追踪”、DUCS、DYN、“线宽”、“模型”(或“图纸”)10个功能按钮。

图形文件管理

在AutoCAD2007中，图形文件管理包括创建新的图形文件、打开已有的图形文件、关闭图形文件以及保存图形文件等操作。

1、创建新图形文件

选择“文件”|“新建”，或在“标准”工具栏中单击“新建”按钮，可以创建新图形文件，此时将打开“选择样板”对话框。

2、打开图形文件

选择“文件”|“打开”，或在“标准”工具栏中单击“打开”按钮，可以打开已有的图形文件。

在AutoCAD中，可以以“打开”、“以只读方式打开”、“局部打开”和“以只读方式局部打开”4种方式打开图形文件。默认情况下，打开的图形文件的格式为.dwg。

3、保存图形文件

选择“文件”|“保存”，或在“标准”工具栏中单击“保存”按钮，以当前使用的文件名保存图形；也可以选择“文件”|“另存为”，将当前图形以新的名称保存。

在第一次保存创建的图形时，系统将打开“图形另存为”对话框。默认情况下，文件以“AutoCAD2004图形(*.dwg)”格式保存，也可以在“文件类型”下拉列表框中选择其他格式，如AutoCAD2000/LT2000图形(*.dwg)、AutoCAD图形标准(*.dws)等格式。

4、关闭图形文件

选择“文件”|“关闭”，或在绘图窗口中单击“关闭”按钮，可以关闭当前图形文件。如果当前图形没有存盘，系统将弹出AutoCAD警告对话框，询问是否保存文件。此时，单击“是(Y)”按钮或直接按Enter键，可以保存当前图形文件并将其关闭；单击“否(N)”按钮，可以关闭当前图形文件但不存盘；单击“取消”按钮，取消关闭当前图形文件操作，即不保存也不关闭。

设置图形单位

在AutoCAD中，用户可以采用1:1的比例因子绘图，因此，所有的直线、圆和其他对象都可以以真实大小来绘制。例如，如果一个零件长200cm，那么它也可以按200cm的真实大小来绘制，在需要打印出图时，再将图形按图纸大小进行缩放。

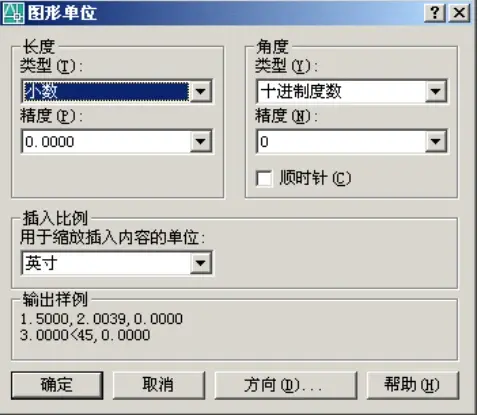

在中文版AutoCAD2007中，用户可以选择“格式”|“单位”，在打开的“图形单位”对话框中设置绘图时使用的长度单位、角度单位，以及单位的显示格式和精度等参数。

第02章绘制简单二维图形对象

在AutoCAD2007中，使用“绘图”菜单中的命令，可以绘制点、直线、圆、圆弧和多边形等简单二维图形。二维图形对象是整个AutoCAD的绘图基础，因此要熟练地掌握它们的绘制方法和技巧。

1、绘图菜单

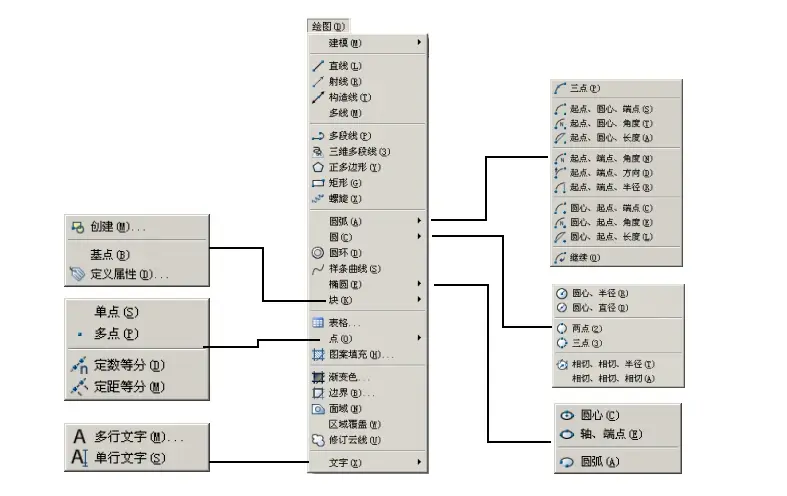

绘图菜单是绘制图形最基本、最常用的方法，其中包含了AutoCAD2007的大部分绘图命令。选择该菜单中的命令或子命令，可绘制出相应的二维图形。

2、绘图工具栏

“绘图”工具栏中的每个工具按钮都与“绘图”菜单中的绘图命令相对应，是图形化的绘图命令。

3、屏幕菜单

“屏幕菜单”是AutoCAD2007的另一种菜单形式。选择其中的“工具1”和“工具2”子菜单，可以使用绘图相关工具。“工具1”和“工具2”子菜单中的每个命令分别与AutoCAD2007的绘图命令相对应。默认情况下，系统不显示“屏幕菜单”，但可以通过选择“工具”|“选项”命令，打开“选项”对话框，在“显示”选项卡的“窗口元素”选项组中选中“显示屏幕菜单”复选框将其显示。

4、绘图命令

使用绘图命令也可以绘制图形，在命令提示行中输入绘图命令，按Enter键，并根据命令行的提示信息进行绘图操作。这种方法快捷，准确性高，但要求掌握绘图命令及其选择项的具体用法。

AutoCAD2007在实际绘图时，采用命令行工作机制，以命令的方式实现用户与系统的信息交互，而前面介绍的3种绘图方法是为了方便操作而设置的，是3种不同的调用绘图命令的方式。

绘制点对象（POINT）

在AutoCAD2007中，点对象有单点、多点、定数等分和定距等分4种。

绘制直线(LINE)

“直线”是各种绘图中最常用、最简单的一类图形对象。

选择“绘图”|“直线”命令，或在“绘图”工具栏中单击“直线”按钮，可以绘制直线。

绘制射线(RAY)

射线为一端固定，另一端无限延伸的直线。选择“绘图”|“射线”命令，指定射线的起点和通过点即可绘制一条射线。在AutoCAD中，射线主要用于绘制辅助线。

绘制构造线(XLINE)

构造线为两端可以无限延伸的直线，没有起点和终点，可以放置在三维空间的任何地方，主要用于绘制辅助线。选择“绘图”|“构造线”命令，或在“绘图”工具栏中单击“构造线”按钮，都可绘制构造线。

绘制矩形(RECTANGLE)

在AutoCAD中，可以使用“矩形”命令绘制矩形。选择“绘图”|“矩形”命令，或在“绘图”工具栏中单击“矩形”按钮，即可绘制出倒角矩形、圆角矩形、有厚度的矩形等多种矩形。

绘制正多边形(POLYGON)

在AutoCAD中，可以使用“正多边形”命令绘制正多边形。选择“绘图”|“正多边形”命令，或在“绘图”工具栏中单击“正多边形”按钮。

绘制圆(CIRCLE)

选择“绘图”|“圆”命令中的子命令，或单击“绘图”工具栏中的“圆”按钮即可绘制圆。

绘制圆弧（AARC）

选择“绘图”|“圆弧”命令中的子命令，或单击“绘图”工具栏中的“圆弧”按钮，即可绘制圆弧。

绘制椭圆（ELLIPSE）

选择“绘图”|“椭圆”子菜单中的命令，或单击“绘图”工具栏中的“椭圆”按钮，即可绘制椭圆。可以选择“绘图”|“椭圆”|“中心点”命令，指定椭圆中心、一个轴的端点(主轴)以及另一个轴的半轴长度绘制椭圆；也可以选择“绘图”|“椭圆”|“轴、端点”命令，指定一个轴的两个端点(主轴)和另一个轴的半轴长度绘制椭圆。

绘制椭圆弧(ELLIPSE)

在AutoCAD2007中，椭圆弧的绘图命令和椭圆的绘图命令都是ELLIPSE，但命令行的提示不同。选择“绘图”|“椭圆”|“圆弧”命令，或在“绘图”工具栏中单击“椭圆弧”按钮，都可绘制椭圆弧。

第03章使用修改命令编辑对象

中文版AutoCAD2007的“修改”菜单中包含了大部分编辑命令，通过选择该菜单中的命令或子命令，可以帮助用户合理地构造和组织图形，保证绘图的准确性，简化绘图操作。本章将详细介绍移动、旋转、对齐、复制、偏移、镜像、倒角、圆角和打断对象等命令的使用方法。

删除对象(ERASE)

在AutoCAD2007中，可以用“删除”命令，删除选中的对象。选择“修改”|“删除”命令，或在“修改”工具栏中单击“删除”按钮，都可以删除图形中选中的对象。

通常，当发出“删除”命令后，需要选择要删除的对象，然后按Enter键或Space键结束对象选择，同时删除已选择的对象。如果在“选项”对话框的“选择”选项卡中，选中“选择模式”选项组中的“先选择后执行”复选框，就可以先选择对象，然后单击“删除”按钮删除。

复制对象(COPY)

在AutoCAD2007中，可以使用“复制”命令，创建与原有对象相同的图形。选择“修改”|“复制”命令，或单击“修改”工具栏中的“复制”按钮，即可复制已有对象的副本，并放置到指定的位置。执行该命令时，首先需要选择对象，然后指定位移的基点和位移矢量(相对于基点的方向和大小)。

使用“复制”命令还可以同时创建多个副本。在“指定第二个点或[退出(E)/放弃(U)<退出>:”提示下，通过连续指定位移的第二点来创建该对象的其他副本，直到按Enter键结束。

镜像对象(MIRROR)

在AutoCAD2007中，可以使用“镜像”命令，将对象以镜像线对称复制。选择“修改”|“镜像”命令，或在“修改”工具栏中单击“镜像”按钮即可。

执行该命令时，需要选择要镜像的对象，然后依次指定镜像线上的两个端点，命令行将显示“删除源对象吗？[是(Y)/否(N)]<N>:”提示信息。如果直接按Enter键，则镜像复制对象，并保留原来的对象；

如果输入Y，则在镜像复制对象的同时删除原对象。

在AutoCAD2007中，使用系统变量MIRRTEXT可以控制文字对象的镜像方向。如果MIRRTEXT的值为1，则文字对象完全镜像，镜像出来的文字变得不可读；如果MIRRTEXT的值为0，则文字对象方向不镜像。

偏移对象(OFFSET)

在AutoCAD2007中，可以使用“偏移”命令，对指定的直线、圆弧、圆等对象作同心偏移复制。

选择“修改”|“偏移”命令，或在“修改”工具栏中单击“偏移”按钮，执行“偏移”命令，其

命令行显示如下提示：

指定偏移距离或[通过(T)/删除(E)/图层(L)]<通过>:

默认情况下，需要指定偏移距离，再选择要偏移复制的对象，然后指定偏移方向，以复制出对象。

阵列对象(ARRAY)

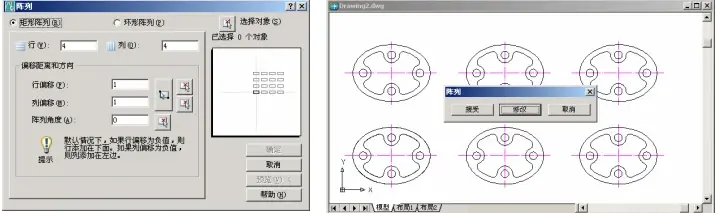

在AutoCAD2007中，还可以通过“阵列”命令多重复制对象。选择“修改”|“阵列”命令，或在“修改”工具栏中单击“阵列”按钮，都可以打开“阵列”对话框，可以在该对话框中设置以矩形阵列或者环形阵列方式多重复制对象。

n 矩形阵列复制

n 环形阵列复制

1、矩形阵列复制

在“阵列”对话框中，选择“矩形阵列”单选按钮，可以以矩形阵列方式复制对象。

2、环形阵列复制

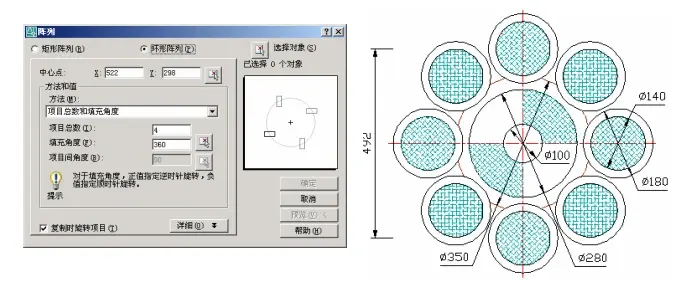

在“阵列”对话框中，选择“环形阵列”单选按钮，可以以环形阵列方式复制图形。

移动对象(MOVE)

移动对象是指对象的重定位。选择“修改”|“移动”命令，或在“修改”工具栏中单击“移动”按钮，可以在指定方向上按指定距离移动对象，对象的位置发生了改变，但方向和大小不改变。

要移动对象，首先选择要移动的对象，然后指定位移的基点和位移矢量。在命令行的“指定基点或[位移]<位移>”提示下，如果单击或以键盘输入形式给出了基点坐标，命令行将显示“指定第二点或<使用第一个点作位移>:”提示；如果按Enter键，那么所给出的基点坐标值就作为偏移量，即将该点作为原点(0,0)，然后将图形相对于该点移动由基点设定的偏移量。

旋转对象(ROTATE)

选择“修改”|“旋转”命令，或在“修改”工具栏中单击“修改”按钮，可以将对象绕基点旋转指定的角度。

执行该命令后，从命令行显示的“UCS当前的正角方向:ANGDIR=逆时针ANGBASE=0”提示信息中，可以了解到当前的正角度方向(如逆时针方向)，零角度方向与X轴正方向的夹角(如0°)。

选择要旋转的对象(可以依次选择多个对象)，并指定旋转的基点，命令行将显示“指定旋转角度或[复制(C)参照(R)]<O>”提示信息。如果直接输入角度值，则可以将对象绕基点转动该角度，角度为正时逆时针旋转，角度为负时顺时针旋转；如果选择“参照(R)”选项，将以参照方式旋转对象，需要依次指定参照方向的角度值和相对于参照方向的角度值。

对齐对象(ALIGN)

选择“修改”|“三维操作”|“对齐”命令，可以使当前对象与其他对象对齐，它既适用于二维对象，也适用于三维对象。

在对齐二维对象时，可以指定1对或2对对齐点(源点和目标点)，在对齐三维对象时，则需要指定3对对齐点。

修剪对象(TRIM)

在AutoCAD2007中，可以使用“修剪”命令缩短对象。选择“修改”|“修剪”命令，或在“修改”工具栏中单击“修剪”按钮，可以以某一对象为剪切边修剪其他对象。

在AutoCAD2007中，可以作为剪切边的对象有直线、圆弧、圆、椭圆或椭圆弧、多段线、样条曲线、构造线、射线以及文字等。剪切边也可以同时作为被剪边。默认情况下，选择要修剪的对象(即选择被剪边)，系统将以剪切边为界，将被剪切对象上位于拾取点一侧的部分剪切掉。如果按下Shift键，同时选择与修剪边不相交的对象，修剪边将变为延伸边界，将选择的对象延伸至与修剪边界相交。

延伸对象(EXTEND)

在AutoCAD2007中，可以使用“延伸”命令拉长对象。选择“修改”|“延伸”命令，或在“修改”工具栏中单击“延伸”按钮，可以延长指定的对象与另一对象相交或外观相交。

延伸命令的使用方法和修剪命令的使用方法相似，不同之处在于：使用延伸命令时，如果在按下Shift键的同时选择对象，则执行修剪命令；使用修剪命令时，如果在按下Shift键的同时选择对象，则执行延伸命令。

缩放对象(SCALE)

在AutoCAD2007中，可以使用“缩放”命令按比例增大或缩小对象。选择“修改”|“缩放”命令，或在“修改”工具栏中单击“缩放”按钮，可以将对象按指定的比例因子相对于基点进行尺寸缩放。先选择对象，然后指定基点，命令行将显示“指定比例因子或[复制(C)/参照(R)]<1.0000>:”提示信息。如果直接指定缩放的比例因子，对象将根据该比例因子相对于基点缩放，当比例因子大于0而小于1时缩小对象，当比例因子大于1时放大对象；如果选择“参照(R)”选项，对象将按参照的方式缩放，需要依次输入参照长度的值和新的长度值，AutoCAD根据参照长度与新长度的值自动计算比例因子(比例因子=新长度值/参照长度值)，然后进行缩放。

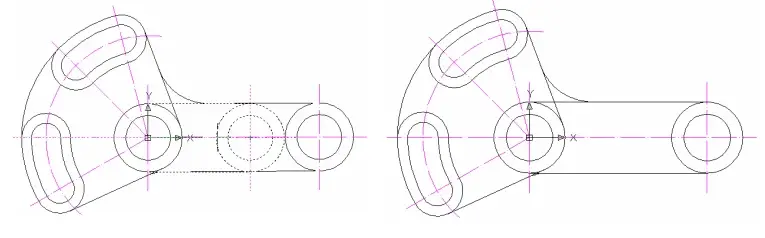

拉伸对象(STRETCH)

选择“修改”|“拉伸”命令，或在“修改”工具栏中单击“拉伸”按钮，就可以移动或拉伸对象，操作方式根据图形对象在选择框中的位置决定。执行该命令时，可以使用“交叉窗口”方式或者“交叉多边形”方式选择对象，然后依次指定位移基点和位移矢量，将会移动全部位于选择窗口之内的对象，而拉伸(或压缩)与选择窗口边界相交的对象。

拉长对象(LENGTHEN)

选择“修改”|“拉长”命令，或在“修改”工具栏中单击“拉长”按钮，即可修改线段或者圆弧的长度。

倒角对象(CHAMFER)

在AutoCAD2007中，可以使用“倒角”命令修改对象使其以平角相接。选择“修改”|“倒角”命令，或在“修改”工具栏中单击“倒角”按钮，即可为对象绘制倒角。

圆角对象(FILLET)

在AutoCAD2007中，可以使用“圆角”命令修改对象使其以圆角相接。选择“修改”|“圆角”命令，或在“修改”工具栏中单击“圆角”按钮，即可对对象用圆弧修圆角。

修圆角的方法与修倒角的方法相似，在命令行提示中，选择“半径(R)”选项，即可设置圆角的半径大小

打断对象

在AutoCAD2007中，使用“打断”命令可部分删除对象或把对象分解成两部分，还可以使用“打断于点”命令将对象在一点处断开成两个对象。

1、打断对象(BREAK)

选择“修改”|“打断”命令，或在“修改”工具栏中单击“打断”按钮，即可部分删除对象或把对象分解成两部分。执行该命令并选择需要打断的对象。

2、打断于点

在“修改”工具栏中单击“打断于点”按钮，可以将对象在一点处断开成两个对象，它是从“打断”命令中派生出来的。执行该命令时，需要选择要被打断的对象，然后指定打断点，即可从该点打断对象。

合并对象（JOIN）

如果需要连接某一连续图形上的两个部分，或者将某段圆弧闭合为整圆，可以选择“修改”|“合并”命令或在命令行输入命令JOIN，也可以单击“修改”工具栏上的“合并”按钮。

分解对象(EXPLODE)

对于矩形、块等由多个对象编组成的组合对象，如果需要对单个成员进行编辑，就需要先将它分解开。选择“修改”|“分解”命令，或在“修改”工具栏中单击“分解”按钮，选择需要分解的对象后按Enter键，即可分解图形并结束该命令。

编辑对象特性

对象特性包含一般特性和几何特性，一般特性包括对象的颜色、线型、图层及线宽等，几何特性包括对象的尺寸和位置。可以直接在“特性”选项板中设置和修改对象的特性。

1、打开“特性”选项板

选择“修改”|“特性”命令，或选择“工具”|“特性”命令，也可以在“标准”工具栏中单击“特性”按钮，打开“特性”选项板。

“特性”选项板默认处于浮动状态。在“特性”选项板的标题栏上右击，将弹出一个快捷菜单。可通过该快捷菜单确定是否隐藏选项板、是否在选项板内显示特性的说明部分以及是否将选项板锁定在主窗口中。

2、“特性”选项板的功能

“特性”选项板中显示了当前选择集中对象的所有特性和特性值，当选中多个对象时，将显示它

们的共有特性。可以通过它浏览、修改对象的特性，也可以通过它浏览、修改满足应用程序接口标准的第三方应用程序对象。

第05章规划和管理图层

图层是用户组织和管理图形的强有力工具。在中文版AutoCAD2007中，所有图形对象都具有图层、颜色、线型和线宽这4个基本属性。

“图层特性管理器”对话框的组成

AutoCAD提供了图层特性管理器，利用该工具用户可以很方便地创建图层以及设置其基本属性。选择“格式”|“图层”命令，即可打开“图层特性管理器”对话框。

创建新图层

在“图层特性管理器”对话框中单击“新建图层”按钮，可以创建一个名称为“图层1”的新图层。当创建了图层后，图层的名称将显示在图层列表框中，如果要更改图层名称，可单击该图层名即可。

设置图层颜色

图层的颜色实际上是图层中图形对象的颜色。绘制复杂图形时可以根据颜色很容易区分图形的各部分。

新建图层后，要改变图层的颜色，可在“图层特性管理器”对话框中单击图层的“颜色”列对应的图标，打开“选择颜色”对话框。

使用与管理线型

线型是指图形基本元素中线条的组成和显示方式，如虚线和实线等。在AutoCAD中既有简单线型，也有由一些特殊符号组成的复杂线型，以满足不同国家或行业标准的要求。

1、设置图层线型

在绘制图形时要使用线型来区分图形元素，这就需要对线型进行设置。要改变线型，可在图层列表中单击“线型”列的Continuous，打开“选择线型”对话框，在“已加载的线型”列表框中选择一种线型，然后单击“确定”按钮。

2、加载线型

默认情况下，在“选择线型”对话框的“已加载的线型”列表框中只有Continuous一种线型，如果要使用其他线型，必须将其添加到“已加载的线型”列表框中。可单击“加载”按钮打开“加载或重载线型”对话框，从当前线型库中选择需要加载的线型，然后单击“确定”按钮。

3、设置线型比例

选择“格式”|“线型”命令，打开“线性管理器”对话框，可设置图形中的线型比例，从而改变非连续线型的外观。

设置图层线宽

线宽设置就是改变线条的宽度。在AutoCAD中，使用不同宽度的线条表现对象的大小或类型，可以提高图形的表达能力和可读性。

要设置图层的线宽，可以在“图层特性管理器”对话框的“线宽”列中单击该图层对应的线宽“——默认”，打开“线宽”对话框，有20多种线宽可供选择。也可以选择“格式”|“线宽”命令，打开“线宽设置”对话框，通过调整线宽比例，使图形中的线宽显示得更宽或更窄。

管理图层

在AutoCAD中，使用“图层特性管理器”对话框不仅可以创建图层，设置图层的颜色、线型和线宽，还可以对图层进行更多的设置与管理，如图层的切换、重命名、删除及图层的显示控制等。

1、设置图层特性

使用图层绘制图形时，新对象的各种特性将默认为随层，由当前图层的默认设置决定。也可以单独设置对象的特性，新设置的特性将覆盖原来随层的特性。在“图层特性管理器”对话框中，每个图层都包含状态、名称、打开/关闭、冻结/解冻、锁定/解锁、线型、颜色、线宽和打印样式等特性。

2、切换当前层

在“图层特性管理器”对话框的图层列表中，选择某一图层后，单击“当前图层”按钮，即可将该层设置为当前层。在实际绘图时，为了便于操作，主要通过“图层”工具栏和“对象特性”工具栏来实现图层切换，这时只需选择要将其设置为当前层的图层名称即可。此外，“图层”工具栏和“对象特性”工具栏中的主要选项与“图层特性管理器”对话框中的内容相对应，因此也可以用来设置与管理图层特性。

3、使用“图层过滤器特性”对话框过滤图层

在AutoCAD中，图层过滤功能大大简化了在图层方面的操作。图形中包含大量图层时，在“图层特性管理器”对话框中单击“新特性过滤器”按钮，可以使用打开的“图层过滤器特性”对话框来命名图层过滤器。

4、使用“新组过滤器”过滤图层

在AutoCAD2007中，还可以通过“新组过滤器”过滤图层。可在“图层特性管理器”对话框中单击“新组过滤器”按钮，并在对话框左侧过滤器树列表中添加一个“组过滤器1”(也可以根据需要命名组过滤器)。在过滤器树中单击“所有使用的图层”节点或其他过滤器，显示对应的图层信息，然后将需要分组过滤的图层拖动到创建的“组过滤器1”上即可。

5、保存与恢复图层状态

图层设置包括图层状态和图层特性。图层状态包括图层是否打开、冻结、锁定、打印和在新视口中自动冻结。图层特性包括颜色、线型、线宽和打印样式。可以选择要保存的图层状态和图层特性。例如，可以选择只保存图形中图层的“冻结/解冻”设置，忽略所有其他设置。恢复图层状态时，除了每个图层的冻结或解冻设置以外，其他设置仍保持当前设置。在AutoCAD2007中，可以使用“图层状态管理器”对话框来管理所有图层的状态。

6、转换图层

使用“图层转换器”可以转换图层，实现图形的标准化和规范化。“图层转换器”能够转换当前图形中的图层，使之与其他图形的图层结构或CAD标准文件相匹配。例如，如果打开一个与本公司图层结构不一致的图形时，可以使用“图层转换器”转换图层名称和属性，以符合本公司的图形标准。

7、改变对象所在图层

在实际绘图中，如果绘制完某一图形元素后，发现该元素并没有绘制在预先设置的图层上，可选中该图形元素，并在“对象特性”工具栏的图层控制下拉列表框中选择预设层名，然后按下Esc键来改变对象所在图层。

8、使用图层工具管理图层

在AutoCAD2007中新增了图层管理工具，利用该功能用户可以更加方便地管理图层。选择“格式”|“图层工具”命令中的子命令，就可以通过图层工具来管理图层。

第06章控制图层显示

在中文版AutoCAD2007中，用户可以使用多种方法来观察绘图窗口中图形效果，如使用“视图”菜单中的子命令、“视图”工具栏中的工具按钮、以及视口、鸟瞰视图等。通过这些方式可以灵活观察图形的整体效果或局部细节。

重画与重生成图形

在绘图和编辑过程中，屏幕上常常留下对象的拾取标记，这些临时标记并不是图形中的对象，有时会使当前图形画面显得混乱，这时就可以使用AutoCAD的重画与重生成图形功能清除这些临时标记。

1、重画图形

在AutoCAD中，使用“重画”命令，系统将在显示内存中更新屏幕，消除临时标记。使用重画命令(REDRAW)，可以更新用户使用的当前视区。

2、重生成图形

重生成与重画在本质上是不同的，利用“重生成”命令可重生成屏幕，此时系统从磁盘中调用当前图形的数据，比“重画”命令执行速度慢，更新屏幕花费时间较长。在AutoCAD中，某些操作只有在使用“重生成”命令后才生效。

“重生成”命令有以下两种形式：选择“视图”|“重生成”命令(REGEN)可以更新当前视区；选择“视图”|“全部重生成”命令(REGENALL)，可以同时更新多重视口

第07章精确绘制图形

在AutoCAD中设计和绘制图形时，如果对图形尺寸比例要求不太严格，可以大致输入图形的尺寸，用鼠标在图形区域直接拾取和输入。但是，有的图形对尺寸要求比较严格，必须按给定的尺寸绘图。这时可以通过常用的指定点的坐标法来绘制图形，还可以使用系统提供的“捕捉”、“对象捕捉”、“对象追踪”等功能，在不输入坐标的情况下快速、精确地绘制图形。

7.2.1使用坐标系

通过AutoCAD的坐标系可以提供精确绘制图形的方法，可以按照非常高的精度标准，准确地设计并绘制图形。

1、认识世界坐标系与用户坐标系

坐标(x,y)是表示点的最基本方法。在AutoCAD中，坐标系分为世界坐标系(WCS)和用户坐标系(UCS)。两种坐标系下都可以通过坐标(x,y)来精确定位点。

默认情况下，在开始绘制新图形时，当前坐标系为世界坐标系即WCS，它包括X轴和Y轴(如果在三维空间工作，还有一个Z轴)。WCS坐标轴的坐标原点位于图形窗口的左下角，所有的位移都是相对于原点计算的，并且沿X轴正向及Y轴正向的位移规定为正方向。

在AutoCAD中，为了能够更好地辅助绘图，经常需要修改坐标系的原点和方向，这时世界坐标系将变为用户坐标系即UCS。UCS的原点以及X轴、Y轴、Z轴方向都可以移动及旋转，甚至可以依赖于图形中某个特定的对象。尽管用户坐标系中3个轴之间仍然互相垂直，但是在方向及位置上却都更灵活。

2、坐标的表示方法

在AutoCAD2007中，点的坐标可以使用绝对直角坐标、绝对极坐标、相对直角坐标和相对极坐标4种方法表示，它们的特点如下。

绝对直角坐标：是从点(0,0)或(0,0,0)出发的位移，可以使用分数、小数或科学记数等形式表示点的X轴、Y轴、Z坐标值，坐标间用逗号隔开，例如点(8.3,5.8)和(3.0,5.2,8.8)等。

绝对极坐标：是从点(0,0)或(0,0,0)出发的位移，但给定的是距离和角度，其中距离和角度用“<”分开，且规定X轴正向为0°，Y轴正向为90°，例如点(4.27<60)、(34<30)等。

相对直角坐标和相对极坐标：相对坐标是指相对于某一点的X轴和Y轴位移，或距离和角度。它的表示方法是在绝对坐标表达方式前加上“@”号，如(@–13,8)和(@11<24)。其中，相对极坐标中的角度是新点和上一点连线与X轴的夹角。

第08章绘制与编辑复杂二维图形对象

使用“绘图”菜单中的命令不仅可以绘制点、直线、圆、圆弧和多边形等简单二维图形对象，还可以绘制多线、多段线和样条曲线等复杂二维图形对象。此外，用户还可以使用Sketch(徒手画)命令绘制徒手线对象。

绘制与编辑多线

多线是一种由多条平行线组成的组合对象，平行线之间的间距和数目是可以调整的，多线常用于绘制建筑图中的墙体、电子线路图等平行线对象。

1、绘制多线

选择“绘图”|“多线”命令(MLINE).

2、使用多线样式对话框

选择“格式”|“多线样式”命令(MLSTYLE)，打开“多线样式”对话框，可以根据需要创建多线样式，设置其线条数目和线的拐角方式。

3、创建多线样式

在“创建新的多线样式”对话框中，单击“继续”按钮，将打开“新建多线样式”对话框，可以创建新多线样式的封口、填充、元素特性等内容。

4、修改多线样式

在“多线样式”对话框中单击“修改”按钮，使用打开的“修改多线样式”对话框可以修改创建的多线样式。“修改多线样式”对话框与“创建新多线样式”对话框中的内容完全相同，用户可参照创建多线样式的方法对多线样式进行修改。

5、编辑多线

选择“修改”|“对象”|“多线”命令(MLEDIT)，打开“多线编辑工具”对话框，可以使用其中的12种编辑工具编辑多线。

绘制与编辑多段线

多段线由多段直线段或圆弧段组成的一个组合体，既可以一起编辑，也可以分别编辑，还可以具有不同的宽度。

6、绘制多段线

选择“绘图”|“多段线”命令(PLINE)，或在“绘图”工具栏中单击“多段线”按钮，即可绘制多段线。

默认情况下，当指定了多段线另一端点的位置后，将从起点到该点绘出一段多段线。

7、编辑多段线

在AutoCAD2007中，可以一次编辑一条或多条多段线。选择“修改”|“对象”|“多段线”命令(PEDIT)，调用编辑二维多段线命令。如果只选择一个多段线，命令行显示如下提示信息。

绘制与编辑样条曲线

样条曲线是一种通过或接近指定点的拟合曲线。在AutoCAD中，其类型是非均匀有理B样条(Non-UniformRationalBasisSplines,NURBS)曲线，适于表达具有不规则变化曲率半径的曲线。例如，机械图形的断切面及地形外貌轮廓线等。

1、绘制样条曲线

选择“绘图”|“样条曲线”命令(SPLINE)，或在“绘图”工具栏中单击“样条曲线”按钮，即可绘制样条曲线。

2、编辑样条曲线

选择“修改”|“对象”|“样条曲线”命令(SPLINEDIT)，或在“修改II”工具栏中单击“编辑样条曲线”按钮，即可编辑选中的样条曲线。样条曲线编辑命令是一个单对象编辑命令，一次只能编辑一个样条曲线对象。执行该命令并选择需要编辑的样条曲线后，在曲线周围将显示控制点。

第09章使用面域与图案填充

在AutoCAD中，面域和图案填充也属于二维图形对象。其中，面域是具有边界的平面区域，它是一个面对象，内部可以包含孔；图案填充是一种使用指定线条图案来充满指定区域的图形对象，常常用于表达剖切面和不同类型物体对象的外观纹理。

创建面域

在AutoCAD中，可以将由某些对象围成的封闭区域转换为面域，这些封闭区域可以是圆、椭圆、封闭的二维多段线和封闭的样条曲线等对象，也可以是由圆弧、直线、二维多段线、椭圆弧、样条曲线等对象构成的封闭区域。

选择“绘图”|“面域”命令(REGION)，或在“绘图”工具栏中单击“面域”按钮，然后选择一个或多个用于转换为面域的封闭图形，当按下Enter键后即可将它们转换为面域。因为圆、多边形等封闭图形

属于线框模型，而面域属于实体模型，因此它们在选中时表现的形式也不相同。

选择“绘图”|“边界”命令(BOUNDARY)，也可以使用打开的“边界创建”对话框来定义面域。此时，在“对象类型”下拉列表框中选择“面域”选项，单击“确定”按钮后创建的图形将是一个面域，而不是边界。

设置图案填充

要重复绘制某些图案以填充图形中的一个区域，从而表达该区域的特征，这种填充操作称为图案填充。图案填充的应用非常广泛，例如，在机械工程图中，可以用图案填充表达一个剖切的区域，

也可以使用不同的图案填充来表达不同的零部件或者材料。

选择“绘图”|“图案填充”命令(BHATCH)，或在“绘图”工具栏中单击“图案填充”按钮，打开“图案填充和渐变色”对话框的“图案填充”选项卡，可以设置图案填充时的类型和图案、角度和比例等特性。

1、类型和图案

在“类型和图案”选项组中，可以设置图案填充的类型和图案，主要选项的功能如下。

“类型”下拉列表框：设置填充的图案类型，包括“预定义”、“用户定义”和“自定义”3个选项。

“图案”下拉列表框：设置填充的图案，当在“类型”下拉列表框中选择“预定义”时该选项可用。

“样例”预览窗口：显示当前选中的图案样例，单击所选的样例图案，也可打开“填充图案选项板”对话框选择图案。

“自定义图案”下拉列表框：选择自定义图案，在“类型”下拉列表框中选择“自定义”类型时该选项可用。

2、角度和比例

在“角度和比例”选项组中，可以设置用户定义类型的图案填充的角度和比例等参数，主要选项的功能如下。

“角度”下拉列表框：设置填充图案的旋转角度，每种图案在定义时的旋转角度都为零。

“比例”下拉列表框：设置图案填充时的比例值。每种图案在定义时的初始比例为1，可以根据需要放大或缩小。在“类型”下拉列表框中选择“用户自定义”时该选项不可用。

“双向”复选框：当在“图案填充”选项卡中的“类型”下拉列表框中选择“用户定义”选项时，选中该复选框，可以使用相互垂直的两组平行线填充图形；否则为一组平行线。

“相对图纸空间”复选框：设置比例因子是否为相对于图纸空间的比例。

“间距”文本框：设置填充平行线之间的距离，当在“类型”下拉列表框中选择“用户自定义”时，该选项才可用。

“ISO笔宽”下拉列表框：设置笔的宽度，当填充图案采用ISO图案时，该才选项可用。

3、图案填充原点

在“图案填充原点”选项组中，可以设置图案填充原点的位置，因为许多图案填充需要对齐填充边界上的某一个点。主要选项的功能如下。

“使用当前原点”单选按钮：可以使用当前UCS的原点(0,0)作为图案填充原点。

“指定的原点”单选按钮：可以通过指定点作为图案填充原点。其中，单击“单击以设置新原点”按钮，可以从绘图窗口中选择某一点作为图案填充原点；选择“默认为边界范围”复选框，可以以填充边界的左下角、右下角、右上角、左上角或圆心作为图案填充原点；选择“存储为默认原点”复选框，可以将指定的点存储为默认的图案填充原点。

4、边界

在“边界”选项组中，包括“拾取点”、“选择对象”等按钮，其功能如下。

“拾取点”按钮：以拾取点的形式来指定填充区域的边界。单击该按钮切换到绘图窗口，可在需要填充的区域内任意指定一点，系统会自动计算出包围该点的封闭填充边界，同时亮显该边界。如果在拾取点后系统不能形成封闭的填充边界，则会显示错误提示信息。

“选择对象”按钮：单击该按钮将切换到绘图窗口，可以通过选择对象的方式来定义填充区域的边界。

“删除边界”按钮：单击该按钮可以取消系统自动计算或用户指定的边界。

“重新创建边界”按钮：重新创建图案填充边界。

“查看选择集”按钮：查看已定义的填充边界。单击该按钮，切换到绘图窗口，已定义的填充边界将亮显。

第10章创建文字和表格

文字对象是AutoCAD图形中很重要的图形元素，是机械制图和工程制图中不可缺少的组成部分。在一个完整的图样中，通常都包含一些文字注释来标注图样中的一些非图形信息。

创建文字样式

选择“格式”|“文字样式”命令，打开“文字样式”对话框。利用该对话框可以修改或创建文字样式，并设置文字的当前样式。

创建单行文字

在AutoCAD2007中，“文字”工具栏可以创建和编辑文字。对于单行文字来说，每一行都是一个文字对象，选择“绘图”|“文字”|“单行文字”命令(DTEXT)，或在“文字”工具栏中单击“单行文字”按钮，可以创建单行文字对象。

1、指定文字的起点

默认情况下，通过指定单行文字行基线的起点位置创建文字。使用“文字样式”对话框中设置的文字高度。

2、设置对正方式

在“指定文字的起点或[对正(J)/样式(S)]:”提示信息后输入J，可以设置文字的排列方式。

3、设置当前文字样式

在“指定文字的起点或[对正(J)/样式(S)]:”提示下输入S，可以设置当前使用的文字样式。

在AutoCAD的控制符中，％％O和％％U分别是上划线与下划线的开关。第1次出现此符号时，可打开上划线或下划线，第2次出现该符号时，则会关掉上划线或下划线。

在“输入文字:”提示下，输入控制符时，这些控制符也临时显示在屏幕上，当结束文本创建命令时，这些控制符将从屏幕上消失，转换成相应的特殊符号。

编辑单行文字

单行文字可进行单独编辑。可以选择“修改”|“对象”|“文字”子菜单中的命令进行设置。各命令的功能如下。

“编辑”命令(DDEDIT)：选择该命令，然后在绘图窗口中单击需要编辑的单行文字，进入文字编辑状态，可以重新输入文本内容。

“比例”命令(SCALETEXT)：选择该命令，然后在绘图窗口中单击需要编辑的单行文字，此时需要输入缩放的基点以及指定新高度、匹配对象(M)或缩放比例(S)。

“对正”命令(JUSTIFYTEXT)：选择该命令，然后在绘图窗口中单击需要编辑的单行文字，

此时可以重新设置文字的对正方式。

创建多行文字

“多行文字”又称为段落文字，是一种更易于管理的文字对象，可以由两行以上的文字组成，而且各行文字都是作为一个整体处理。选择“绘图”|“文字”|“多行文字”命令(MTEXT)，或在“绘图”工具栏中单击“多行文字”按钮。利用它们可以设置多行文字的样式、字体及大小等属性。

1、使用“文字格式”工具栏

使用“文字格式”工具栏，可以设置文字样式、文字字体、文字高度、加粗、倾斜或加下划线效果。

2、输入文字

在多行文字的文字输入窗口中，可以直接输入多行文字，也可以在文字输入窗口中右击，从弹出的快捷菜单中选择“输入文字”命令，将已经在其他文字编辑器中创建的文字内容直接导入到当前图形中。

编辑多行文字

要编辑创建的多行文字，可选择“修改”|“对象”|“文字”|“编辑”命令(DDEDIT)，并单击创建的多行文字，打开多行文字编辑窗口，然后参照多行文字的设置方法，修改并编辑文字。

也可以在绘图窗口中双击输入的多行文字，或在输入的多行文字上右击，从弹出的快捷菜单中选择“重复编辑多行文字”命令或“编辑多行文字”命令，打开多行文字编辑窗口。

创建和管理表格样式

表格使用行和列以一种简洁清晰的形式提供信息。表格样式控制一个表格的外观，用于保证标准的字体、颜色、文本、高度和行距。用户可以使用默认的表格样式，也可以根据需要自定义表格样式。

1、新建表格样式

选择“格式”|“表格样式”命令(TABLESTYLE)。单击“新建”按钮，可以使用打开的“创建新的表格样式”对话框创建新表格样式。

2、设置表格的数据、列标题和标题样式

在“新建表格样式”对话框中，可以使用“数据”、“列标题”和“标题”选项卡分别设置表格的数据、列表题和标题对应的样式。

创建表格

选择“绘图”|“表格”命令，打开“插入表格”对话框。在“表格样式设置”选项组中，可以从“表格样式名称”下拉列表框中选择表格样式，或单击其后的按钮，打开“表格样式”对话框，创建新的表格样式。在该选项组中，还可以在“文字高度”下面显示当前表格样式的文字高度，在预览窗口中显示表格的预览效果。

在“插入方式”选项组中，选择“指定插入点”单选按钮，可以在绘图窗口中的某点插入固定大小的表格；选择“指定窗口”单选按钮，可以在绘图窗口中通过拖动表格边框来创建任意大小的表格。

在“列和行设置”选项组中，可以通过改变“列”、“列宽”、“数据行”和“行高”文本框中的数值来调整表格的外观大小。

编辑表格和表格单元

在AutoCAD2007中，还可以使用表格的快捷菜单来编辑表格。

1、编辑表格

选择“输出”命令时，可以打开“输出数据”对话框，以.csv格式输出表格中的数据。

2、编辑表格单元

“单元对齐”命令：在该命令子菜单中可以选择表格单元的对齐方式，如左上、左中、左下等。

“单元边框”命令：选择该命令将打开“单元边框特性”对话框，可以设置单元格边框的线宽、颜色等特性。

“匹配单元”命令：用当前选中的表格单元格式(源对象)匹配其他表格单元(目标对象)，此时鼠标指针变为刷子形状，单击目标对象即可进行匹配。

“插入块”命令：选择该命令将打开“在表格单元中插入块”对话框。可以从中选择插入到表格中的块，并设置块在表格单元中的对齐方式、比例和旋转角度等特性。

“合并单元”命令：当选中多个连续的表格元格后，使用该子菜单中的命令，可以全部、按列或按行合并表格单元。

第11章标注基础与样式设置

在图形设计中，尺寸标注是绘图设计工作中的一项重要内容。

用户在进行尺寸标注之前，必须了解AutoCAD2007尺寸标注的组成，标注样式的创建和设置方法。

尺寸标注的规则

在AutoCAD2007中，对绘制的图形进行尺寸标注时应遵循以下规则：

物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

图样中的尺寸以毫米为单位时，不需要标注计量单位的代号或名称。如采用其他单位，则必须注明相应计量单位的代号或名称，如度、厘米及米等。

图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加说明。

一般物体的每一尺寸只标注一次，并应标注在最后反映该结构最清晰的图形上。

尺寸标注的组成

在机械制图或其他工程绘图中，一个完整的尺寸标注应由标注文字、尺寸线、尺寸界线、尺寸线的端点符号及起点等组成。

尺寸标注的类型

AutoCAD2007提供了十余种标注工具用以标注图形对象，分别位于“标注”菜单或“标注”工具栏中。使用它们可以进行角度、直径、半径、线性、对齐、连续、圆心及基线等标注。

创建尺寸标注的基本步骤

(1)选择“格式”|“图层”命令，在打开的“图层特性管理器”对话框中创建一个独立的图层，用于尺寸标注。

(2)选择“格式”|“文字样式”命令，在打开的“文字样式”对话框中创建一种文字样式，用于尺寸标注。

(3)选择“格式”|“标注样式”命令，在打开的“标注样式管理器”对话框设置标注样式。

(4)使用对象捕捉和标注等功能，对图形中的元素进行标注。

创建标注样式

选择“格式”|“标注样式”命令，打开“标注样式管理器”对话框，单击“新建”按钮，在打开的“创建新标注样式”对话框中即可创建新标注样式。

设置直线格式

1、设置尺寸线

在“尺寸线”选项组中，可以设置尺寸线的颜色、线宽、超出标记以及基线间距等属性。

2、尺寸界线

在“尺寸界线”选项组中，可以设置尺寸界线的颜色、线宽、超出尺寸线的长度和起点偏移量、隐藏控制等属性。

设置符号和箭头格式

在“新建标注样式”对话框中，使用“符号和箭头”选项卡可以设置箭头、圆心标记、弧长符号和半径标注折弯的格式与位置。

1、箭头

在“箭头”选项组中，可以设置尺寸线和引线箭头的类型及尺寸大小等。通常情况下，尺寸线的两个箭头应一致。

自定义箭头，可在下拉列表框中选择“用户箭头”选项，打开“选择自定义箭头块”对话框。在“从图形块中选择”文本框内输入当前图形中已有的块名。

2、圆心标记

在“圆心标记”选项组中，可以设置圆或圆弧的圆心标记类型，如“标记”、“直线”和“无”。其中，选择“标记”选项可对圆或圆弧绘制圆心标记；选择“直线”选项，可对圆或圆弧绘制中心线；选择“无”选项，则没有任何标记。当选择“标记”或“直线”单选按钮时，可以在“大小”文本框中设置圆心标记的大小。

3、弧长符号

在“弧长符号”选项组中，可以设置弧长符号显示的位置，包括“标注文字的前缀”、“标注文字的上方”和“无”3种方式。

4、半径标注折弯

在“半径标注折弯”选项组的“折弯角度”文本框中，可以设置标注圆弧半径时标注线的折弯角度大小。

设置文字格式

在“新建标注样式”对话框中，可以使用“文字”选项卡设置标注文字的外观、位置和对齐方式。

1、文字外观

在“文字外观”选项组中，可以设置文字的样式、颜色、高度和分数高度比例，以及控制是否绘制文字边框等。部分选项的功能说明如下。

“分数高度比例”文本框：设置标注文字中的分数相对于其他标注文字的比例，AutoCAD将该比例值与标注文字高度的乘积作为分数的高度。

“绘制文字边框”复选框：设置是否给标注文字加边框。

2、文字位置

在“文字位置”选项组中，可以设置文字的垂直、水平位置以及从尺寸线的偏移量。

3、文字对齐

在“文字对齐”选项组中，可以设置标注文字是保持水平还是与尺寸线平行。

设置调整格式

在“新建标注样式”对话框中，可以使用“调整”选项卡设置标注文字、尺寸线、尺寸箭头的位置。

1、调整选项

在“调整选项”选项组中，可以确定当尺寸界线之间没有足够的空间同时放置标注文字和箭头时，应从尺寸界线之间移出对象。

2、文字位置

在“文字位置”选项组中，可以设置当文字不在默认位置时的位置。

3、标注特征比例

在“标注特征比例”选项组中，可以设置标注尺寸的特征比例，以便通过设置全局比例来增加或减少各标注的大小。

4、优化

在“优化”选项组中，可以对标注文本和尺寸线进行细微调整，该选项组包括以下两个复选框。

“手动放置文字”复选框：选中该复选框，则忽略标注文字的水平设置，在标注时可将标注文字放置在指定的位置。

“在尺寸界线之间绘制尺寸线”复选框：选中该复选框，当尺寸箭头放置在尺寸界线之外时，也可在尺寸界线之内绘制出尺寸线。

设置主单位格式

在“新标注样式”对话框中，可以使用“主单位”选项卡设置主单位的格式与精度等属性。

1、线性标注

在“线性标注”选项组中可以设置线性标注的单位格式与精度，主要选项功能如下。

n “单位格式”下拉列表框：设置除角度标注之外的其余各标注类型的尺寸单位，包括“科学”、“小数”、“工程”、“建筑”、“分数”等选项。

n “精度”下拉列表框：设置除角度标注之外的其他标注的尺寸精度。

n “分数格式”下拉列表框：当单位格式是分数时，可以设置分数的格式，包括“水平”、“对角”和“非堆叠”3种方式。

n “小数分隔符”下拉列表框：设置小数的分隔符，包括“逗点”、“句点”和“空格”3种方式。

n “舍入”文本框：用于设置除角度标注外的尺寸测量值的舍入值。

n “前缀”和“后缀”文本框：设置标注文字的前缀和后缀，在相应的文本框中输入字符即可。

n “测量单位比例”选项组：使用“比例因子”文本框可以设置测量尺寸的缩放比例，AutoCAD的实际标注值为测量值与该比例的积。选中“仅应用到布局标注”复选框，可以设置该比例关系仅适用于布局。

n “消零”选项组：可以设置是否显示尺寸标注中的“前导”和“后续”零。

2、角度标注

在“角度标注”选项组中，可以使用“单位格式”下拉列表框设置标注角度时的单位，使用“精度”下拉列表框设置标注角度的尺寸精度，使用“消零”选项组设置是否消除角度尺寸的前导和后续零。

设置换算单位格式

在“新建标注样式”对话框中，可以使用“换算单位”选项卡设置换算单位的格式。

在AutoCAD2007中，通过换算标注单位，可以转换使用不同测量单位制的标注，通常是显示英制标注的等效公制标注，或公制标注的等效英制标注。在标注文字中，换算标注单位显示在主单位旁边的方括号[]中。

设置公差格式

在“新建标注样式”对话框中，可以使用“公差”选项卡设置是否标注公差，以及以何种方式进行标注。

第12章标注尺寸与编辑标注对象

用户在了解尺寸标注的组成与规则、标注样式的创建和设置方法后，接下来就可以使用标注工具标注图形了。AutoCAD2007提供了完善的标注命令，例如使用“直径”、“半径”、“角度”、“线性”、“圆心标记”等标注命令，可以对直径、半径、角度、直线及圆心位置等进行标注。

线性标注

用户选择“标注”|“线性”命令(DIMLINEAR)，或在“标注”工具栏中单击“线性”按钮，可创建用于标注用户坐标系XY平面中的两个点之间的距离测量值，并通过指定点或选择一个对象来实现。

对齐标注

选择“标注”|“对齐”命令(DIMALIGNED)，或在“标注”工具栏中单击“对齐”按钮，可以对对象进行对齐标注。

对齐标注是线性标注尺寸的一种特殊形式。在对直线段进行标注时，如果该直线的倾斜角度未知，那么使用线性标注方法将无法得到准确的测量结果，这时可以使用对齐标注。

弧长标注

选择“标注”|“弧长”命令(DIMARC)，或在“标注”工具栏中单击“弧长”按钮，可以标注圆弧线段或多段线圆弧线段部分的弧长。

基线标注

选择“标注”|“基线”命令(DIMBASELINE)，或在“标注”工具栏中单击“基线”按钮，可以创建一系列由相同的标注原点测量出来的标注。

连续标注

选择“标注”|“连续”命令(DIMCONTINUE)，或在“标注”工具栏中单击“连续”按钮，可以创建一系列端对端放置的标注，每个连续标注都从前一个标注的第二个尺寸界线处开始。

在进行连续标注之前，必须先创建(或选择)一个线性、坐标或角度标注作为基准标注，以确定连续标注所需要的前一尺寸标注的尺寸界线，然后执行DIMCONTINUE命令。

半径标注

选择“标注”|“半径”命令(DIMRADIUS)，或在“标注”工具栏中单击“半径”按钮，可以标注圆和圆弧的半径。执行该命令，并选择要标注半径的圆弧或圆只有给输入的尺寸文字加前缀R，才能使标出的半径尺寸有半径符号R，否则没有该符号。

折弯标注

选择“标注”|“折弯”命令(DIMJOGGED)，或在“标注”工具栏中单击“折弯”按钮，可以折弯标注圆和圆弧的半径。该标注方式是AutoCAD2007新增的一个命令，它与半径标注方法基本相同，但需要指定一个位置代替圆或圆弧的圆心。

直径标注

选择“标注”|“直径”命令(DIMDIAMETER)，或在“标注”工具栏中单击“直径标注”按钮，可以标注圆和圆弧的直径。

直径标注的方法与半径标注的方法相同。当选择了需要标注直径的圆或圆弧后，直接确定尺寸线的位置，系统将按实际测量值标注出圆或圆弧的直径。并且，当通过“多行文字(M)”和“文字(T)”

选项重新确定尺寸文字时，需要在尺寸文字前加前缀%%C，才能使标出的直径尺寸有直径符号Ф。

圆心标记

选择“标注”|“圆心标记”命令(DIMCENTER)，或在“标注”工具栏中单击“圆心标记”按钮，即可标注圆和圆弧的圆心。此时只需要选择待标注其圆心的圆弧或圆即可。

圆心标记的形式可以由系统变量DIMCEN设置。当该变量的值大于0时，作圆心标记，且该值是圆心标记线长度的一半；当变量的值小于0时，画出中心线，且该值是圆心处小十字线长度的一半。

角度标注

选择“标注”|“角度”命令(DIMANGULAR)，或在“标注”工具栏中单击“角度”按钮，都可以测量圆和圆弧的角度、两条直线间的角度，或者三点间的角度。执行DIMANGULAR命令。

引线标注

选择“标注”|“引线”命令(QLEADER)，或在“标注”工具栏中单击“快速引线”按钮，都可以创建引线和注释，而且引线和注释可以有多种格式。

坐标标注

选择“标注”|“坐标”命令，或在“标注”工具栏中单击“坐标标注”按钮，都可以标注相对于用户坐标原点的坐标。

快速标注

选择“标注”|“快速标注”命令，或在“标注”工具栏中单击“快速标注”按钮，都可以快速创建成组的基线、连续、阶梯和坐标标注，快速标注多个圆、圆弧，以及编辑现有标注的布局。

执行“快速标注”命令，并选择需要标注尺寸的各图形对象。

第13章使用块和Autocad设计中心

在绘制图形时，如果图形中有大量相同或相似的内容，或者所绘制的图形与已有的图形文件相同，则可以把要重复绘制的图形创建成块(也称为图块)，并根据需要为块创建属性，指定块的名称、用途及设计者等信息，在需要时直接插入它们，从而提高绘图效率。

当然，用户也可以把已有的图形文件以参照的形式插入到当前图形中(即外部参照)，或是通过AutoCAD设计中心浏览、查找、预览、使用和管理AutoCAD图形、块、外部参照等不同的资源文件。

创建与编辑块

块是一个或多个对象组成的对象集合，常用于绘制复杂、重复的图形。一旦一组对象组合成块，就可以根据作图需要将这组对象插入到图中任意指定位置，而且还可以按不同的比例和旋转角度插入。

1、创建块

选择“绘图”|“块”|“创建”命令(BLOCK)，打开“块定义”对话框，可以将已绘制的对象创建为块。

2、插入块

选择“插入”|“块”命令(INSERT)，打开“插入”对话框。用户可以利用它在图形中插入块或其他图形，并且在插入块的同时还可以改变所插入块或图形的比例与旋转角度。

3、存储块

在AutoCAD2007中，使用WBLOCK命令可以将块以文件的形式写入磁盘。执行WBLOCK命令将打开“写块”对话框。

进入AutoCAD设计中心

AutoCAD设计中心(AutoCADDesignCenter，简称ADC)为用户提供了一个直观且高效的工具，它与Windows资源管理器类似。选择“工具”|“设计中心”命令，或在“标准”工具栏中单击“设计中心”按钮，可以打开“设计中心”窗口。

1、AutoCAD设计中心的功能

在AutoCAD2007中，使用AutoCAD设计中心可以完成如下工作。

n 创建对频繁访问的图形、文件夹和Web站点的快捷方式。

n 根据不同的查询条件在本地计算机和网络上查找图形文件，找到后可以将它们直接加载到绘图区或设计中心。

n 浏览不同的图形文件，包括当前打开的图形和Web站点上的图形库。

n 查看块、图层和其他图形文件的定义并将这些图形定义插入到当前图形文件中。

n 通过控制显示方式来控制设计中心控制板的显示效果，还可以在控制板中显示与图形文件相关的描述信息和预览图像。

2、使用AutoCAD设计中心

使用AutoCAD设计中心，可以方便地在当前图形中插入块，引用光栅图像及外部参照，在图形之间复制块、复制图层、线型、文字样式、标注样式以及用户定义的内容等。

第17章输出、打印与发布图形

AutoCAD2007提供了图形输入与输出接口。不仅可以将其他应用程序中处理好的数据传送给AutoCAD，以显示其图形，还可以将在AutoCAD中绘制好的图形打印出来，或者把它们的信息传送给其他应用程序。

此外，为适应互联网络的快速发展，使用户能够快速有效地共享设计信息，AutoCAD2007强化了其Internet功能，使其与互联网相关的操作更加方便、高效，可以创建Web格式的文件(DWF)，以及发布AutoCAD图形文件到Web页。

图形的输入输出

AutoCAD2007除了可以打开和保存DWG格式的图形文件外，还可以导入或导出其他格式的图形。

1、导入图形

在AutoCAD2007的“插入点”工具栏中，单击“输入”按钮将打开“输入文件”对话框。在其中的“文件类型”下拉列表框中可以看到，系统允许输入“图元文件”、ACIS及3DStudio图形格式的文件。

在AutoCAD2007的菜单命令中没有“输入”命令，但是可以使用“插入”|3DStudio命令、“插入”|“ACIS文件”命令及“插入”|“Windows图元文件”命令，分别输入上述3种格式的图形文件。

2、插入OLE对象

选择“插入”|“OLE对象”命令，打开“插入对象”对话框，可以插入对象链接或者嵌入对象。

3、输出图形

选择“文件”|“输出”命令，打开“输出数据”对话框。可以在“保存于”下拉列表框中设置文件输出的路径，在“文件”文本框中输入文件名称，在“文件类型”下拉列表框中选择文件的输出类型，如图元文件、ACIS、平板印刷、封装PS、DXX提取、位图、3DStudio及块等。

设置了文件的输出路径、名称及文件类型后，单击对话框中的“保存”按钮，将切换到绘图窗口中，可以选择需要以指定格式保存的对象。

创建和管理布局

在AutoCAD2007中，可以创建多种布局，每个布局都代表一张单独的打印输出图纸。创建新布局后就可以在布局中创建浮动视口。视口中的各个视图可以使用不同的打印比例，并能够控制视图中图层的可见性。

输出、打印与发布图形

1、打印预览

在打印输出图形之前可以预览输出结果，以检查设置是否正确。例如，图形是否都在有效输出区域内等。选择“文件”|“打印预览”命令(PREVIEW)，或在“标准”工具栏中单击“打印预览”按钮，可以预览输出结果。

AutoCAD将按照当前的页面设置、绘图设备设置及绘图样式表等在屏幕上绘制最终要输出的图纸。

2、输出图形

在AutoCAD2007中，可以使用“打印”对话框打印图形。当在绘图窗口中选择一个布局选项卡后，选择“文件”|“打印”命令打开“打印”对话框。

发布DWF文件

DWF文件可在任何装有网络浏览器和AutodeskWHIP！插件的计算机中打开、查看和输出。

DWF文件支持图形文件的实时移动和缩放，并支持控制图层、命名视图和嵌入链接显示效果。

DWF文件是矢量压缩格式的文件，可提高图形文件打开和传输的速度，缩短下载时间。以矢量格式保存的DWF文件，完整地保留了打印输出属性和超链接信息，并且在进行局部放大时，基本能够保持图形的准确性。

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
