回想自己当年（2007年）初学三维软件时，被软件的文档格式搞得懵懵懂懂，真的难啊。

那时网络教程匮乏（可能有，但是网络是按小时拨号上网收费，穷学生，用不起哈），靠啃了几年学校图书馆里PRO/E和UG基础操作书籍，在毕业时“意外”找了份手机工厂里的产品设计助理的职位，就此一头扎入制造业。

现在想来，正是那段笨拙摸索的时光，成了职业生涯最扎实的起点。

好了，不讲废话了。以下是整理的Creo（PRO/E）、NX（UG）、Catia 三大工业领域常用三维设计软件的文件格式及兼容性格式说明。

希望能帮到你，欢迎留言交流。

一、Creo（PRO/E）常用格式

‌原生格式‌

‌零件文件‌：.prt‌

‌装配文件‌：.asm‌

‌工程图文件‌：.drw‌

‌中性格式‌：.neu

‌输出兼容格式‌

.step/.stp（ISO标准，支持几何和装配数据）

.iges/.igs（通用曲面格式）

.stl（3D打印常用格式）

二、NX（UG）常用格式

‌原生格式‌

‌主文件（含工程图文件）‌：.prt（与Pro/E同名但数据结构不同）‌

‌装配文件‌：.prt（通过内部层级区分零件与装配体）‌

‌输出兼容格式‌

.jt（轻量化格式，用于制造协作）‌

.parasolid（.x_t/.x_b，实体模型交换格式）‌

.step/.stp（跨平台通用）‌

.CATPart(Catia数据交换)

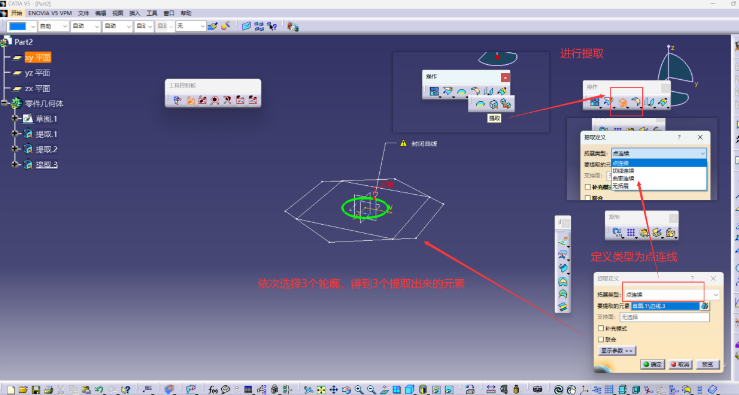

三、Catia常用格式

‌原生格式‌

‌零件文件‌：.CATPart‌

‌装配文件‌：.CATProduct‌

‌工程数据‌：.cgr（轻量化可视化格式）‌

‌输出兼容格式‌

.3dxml（支持几何与装配结构）‌

.step/.stp（高精度数据交换）‌

.iges/.igs（通用曲面格式）‌

四、跨软件兼容性与转换建议

‌通用中性格式‌

‌STEP（.stp）‌：适用于几何、装配及工程属性交换，推荐为默认格式‌

‌IGES（.igs）‌：仅支持曲面数据，适合简单模型‌

‌Parasolid（.x_t）‌：NX和SolidWorks的优选格式‌

‌转换注意事项‌

Creo与NX的.prt文件需通过版本号或文本内容区分‌；

Catia与NX间推荐使用.step或.jt格式‌；

复杂模型可尝试放大后转换以减少破面‌。

以上格式覆盖主流设计与制造场景，实际应用中需根据上下游公司的设计软件选择兼容性最优的中性格式‌。
