发动机活塞头与活塞销CATIA三维模型详解

建模时一般先参考发动机设计参数画草图，再通过实体拉伸、曲面修整、特征打孔等命令完成活塞头的燃烧室、环槽等结构，以及活塞销的圆柱实体建模，最后完成两者的配合装配。
这类模型是后续做运动仿真、有限元强度校验、生成加工图纸的核心基础，也是汽车、机械行业发动机正向研发里，从设计到落地必不可少的数字化环节。

发动机活塞头

绘制过程：

1、新建part，命名为Piston_Head，插入一个新几何体（可以不需要），在XY平面进行草图绘制。

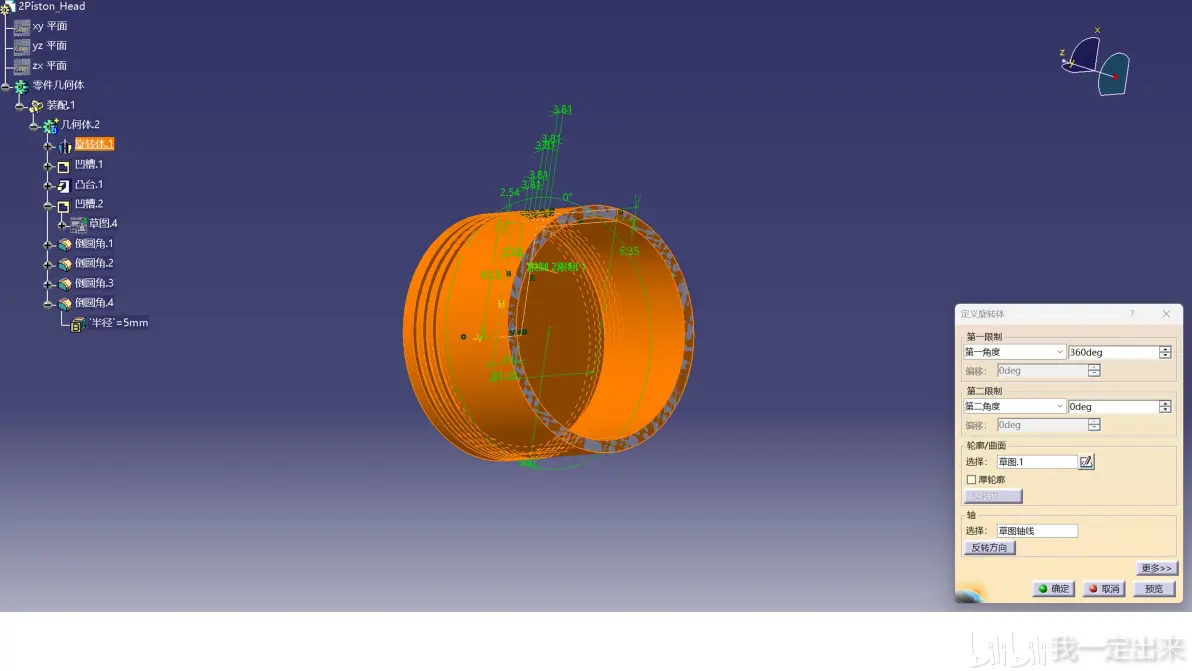

2、对草图进行旋转操作。

3、在xy平面绘制草图。

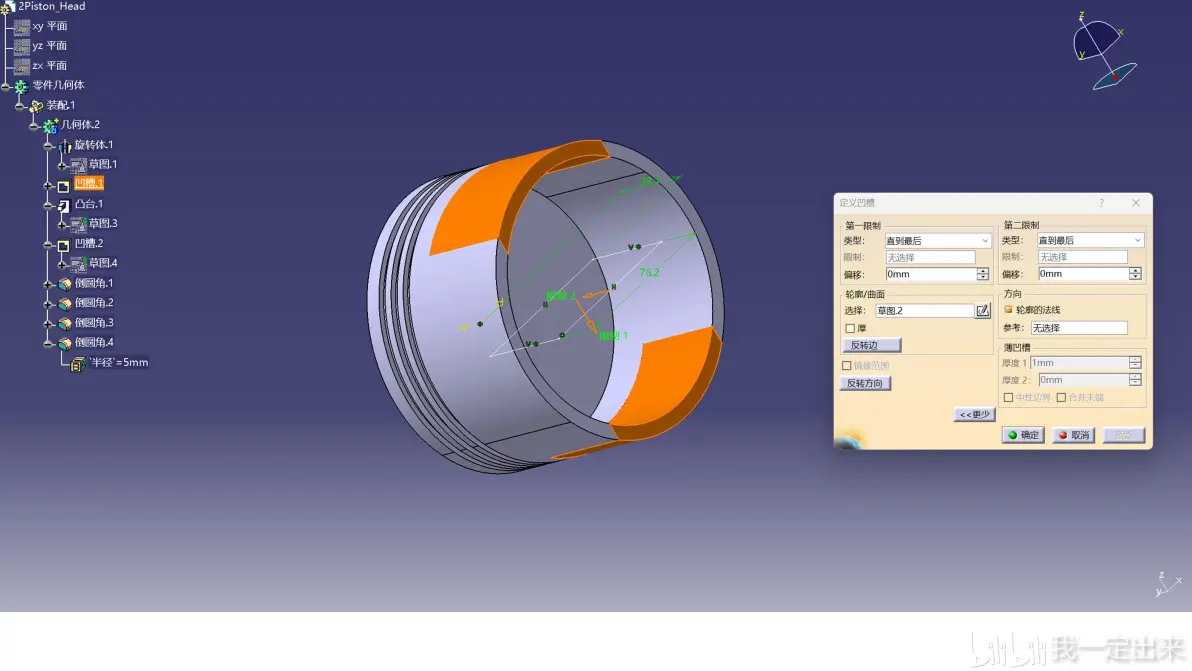

4、凹槽命令切割实体，凹槽距离直到最后。

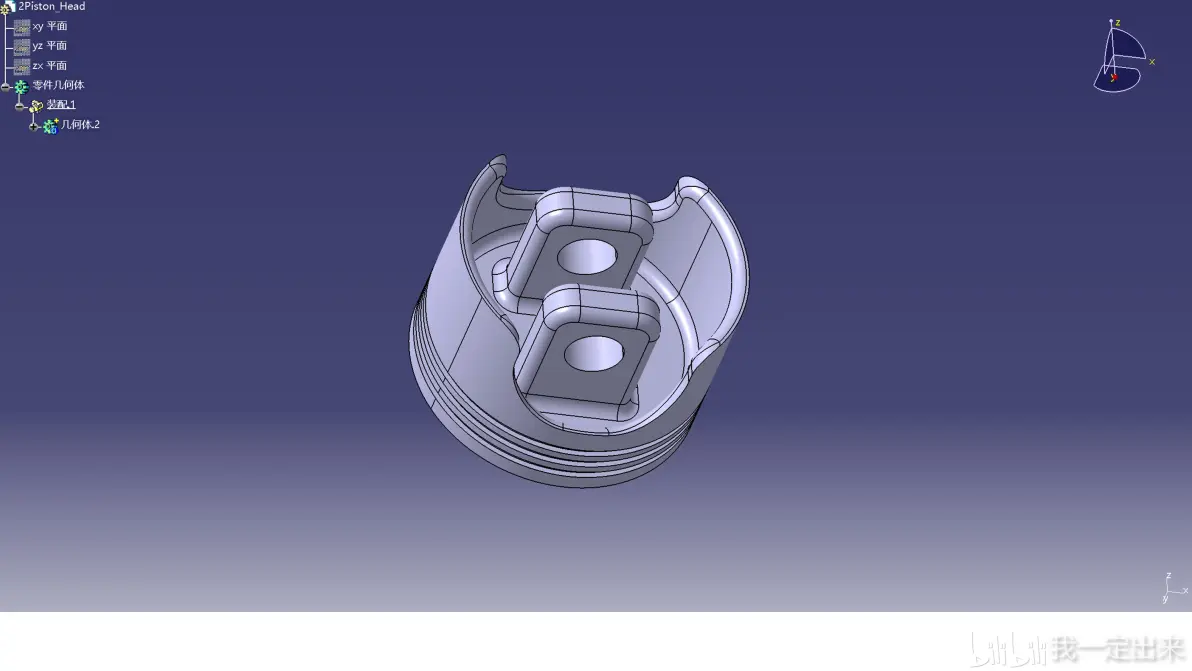

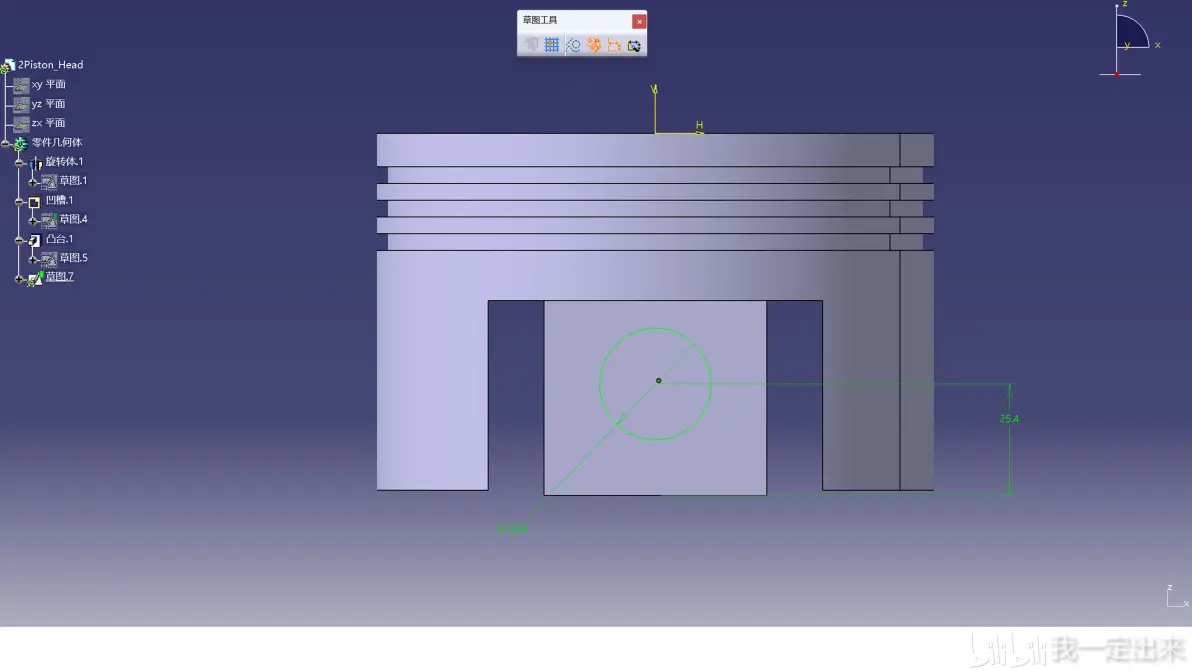

5、选中内圆面为草图平面进行草图绘制，绘制是注意长方体的长边需要对应第4步开好的豁口处。

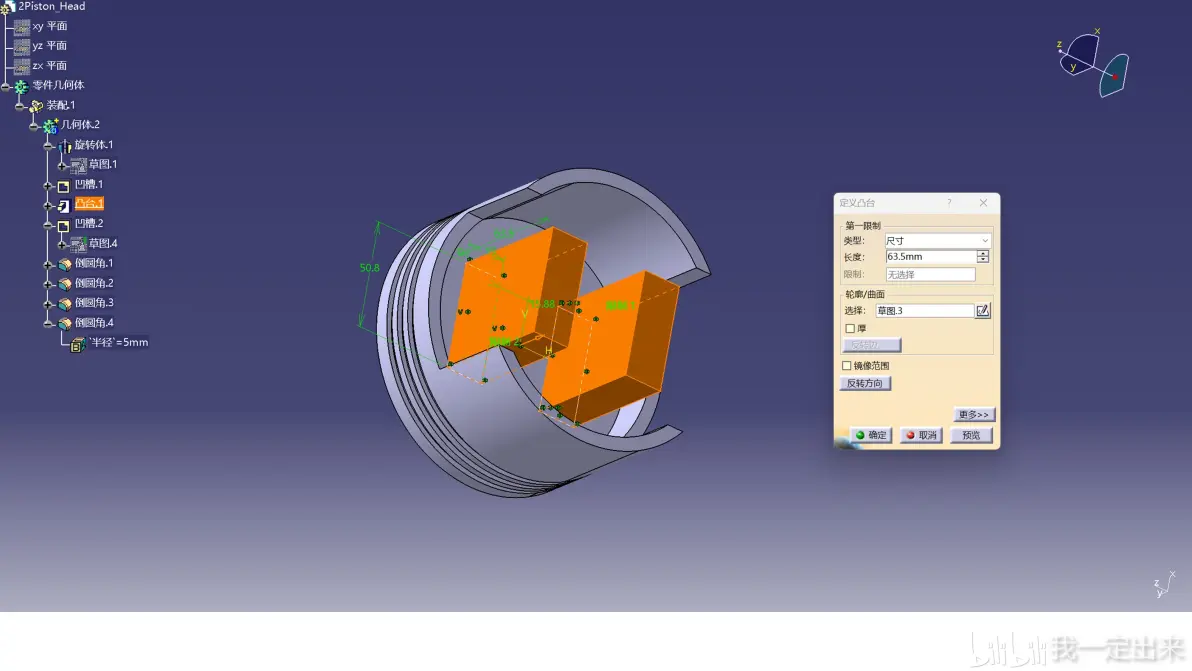

6、拉伸草图，拉伸63.5mm。

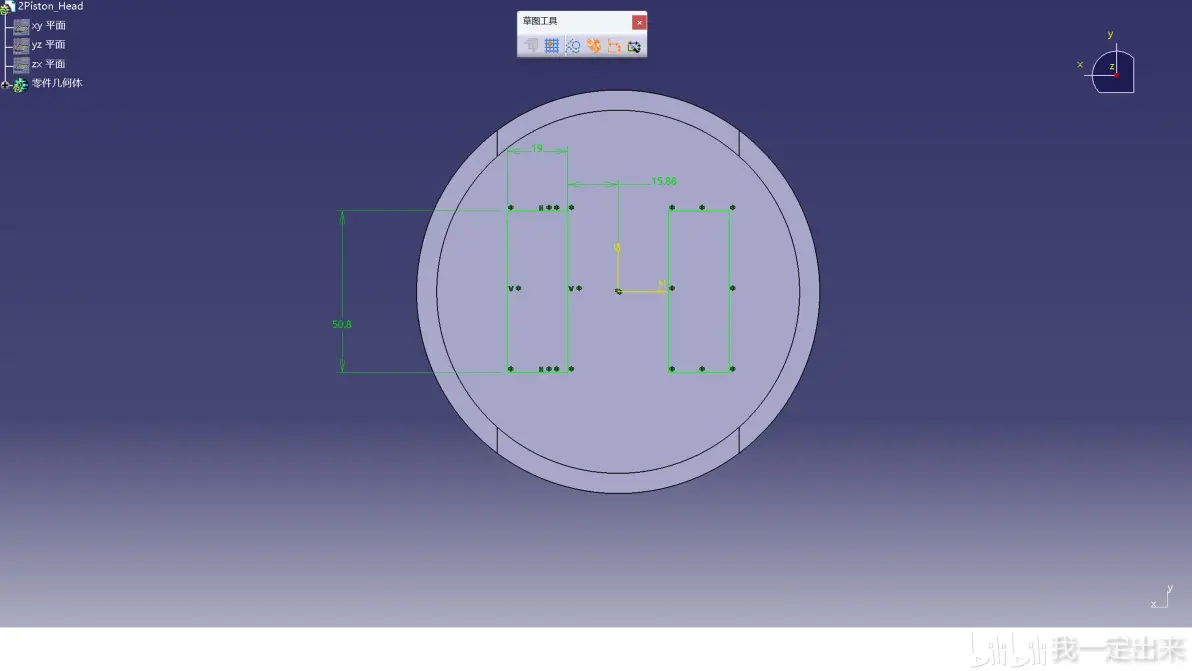

7、选中XY平面进行草图绘制。

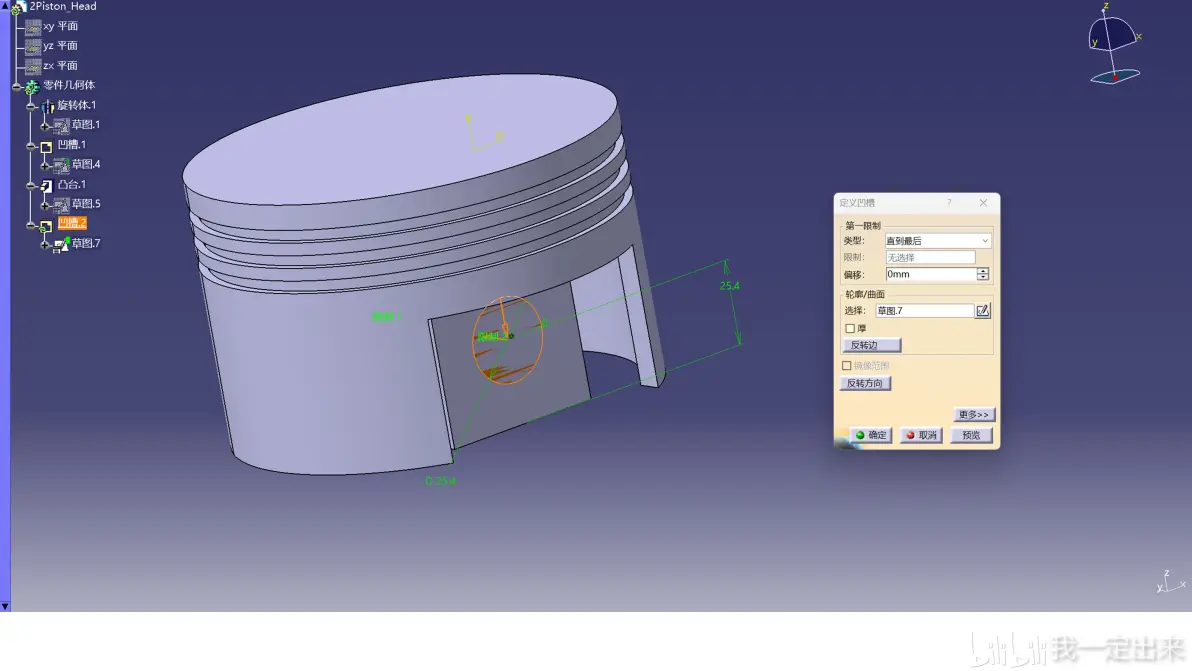

8、凹槽命令，距离到最后，切割实体。

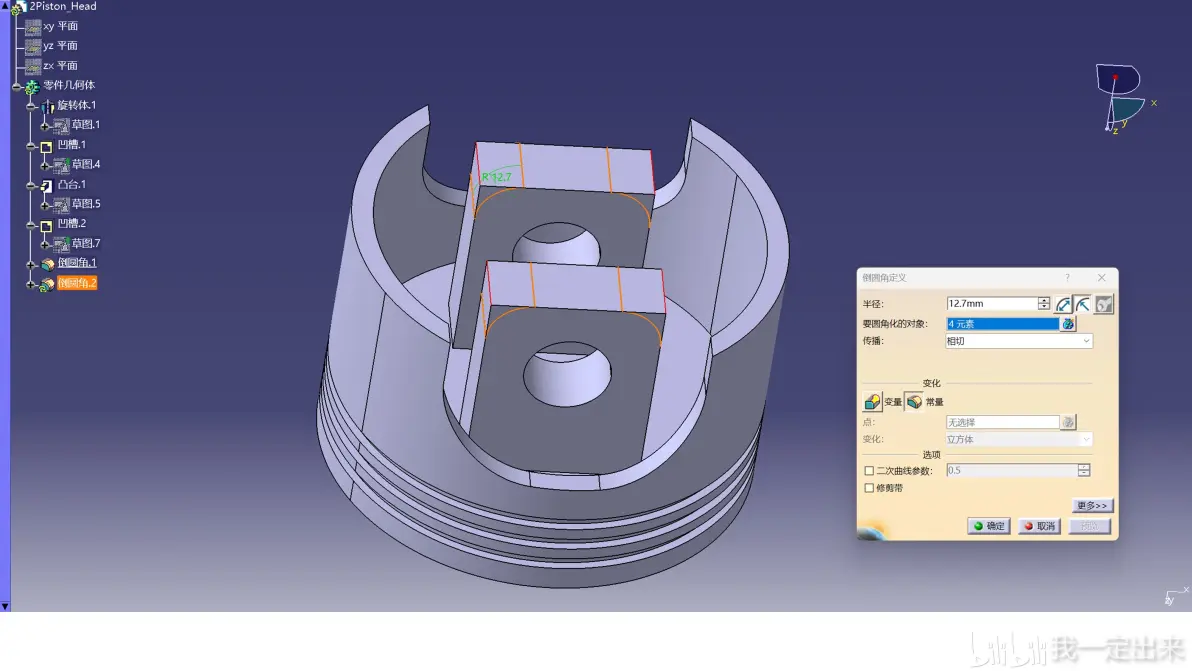

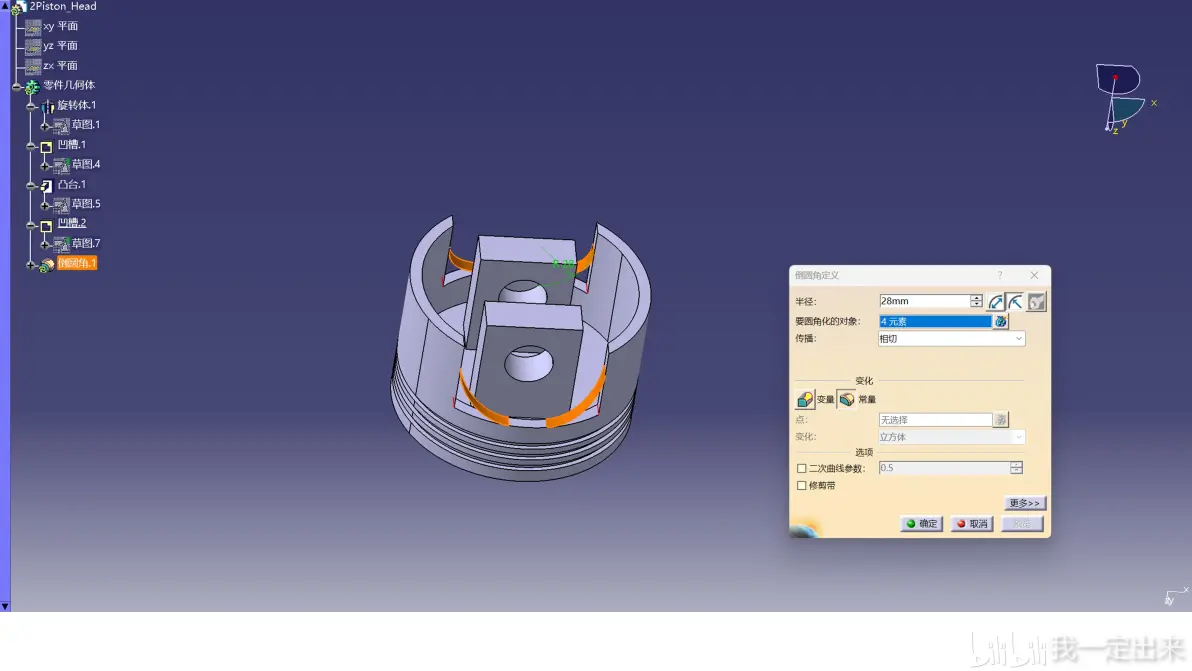

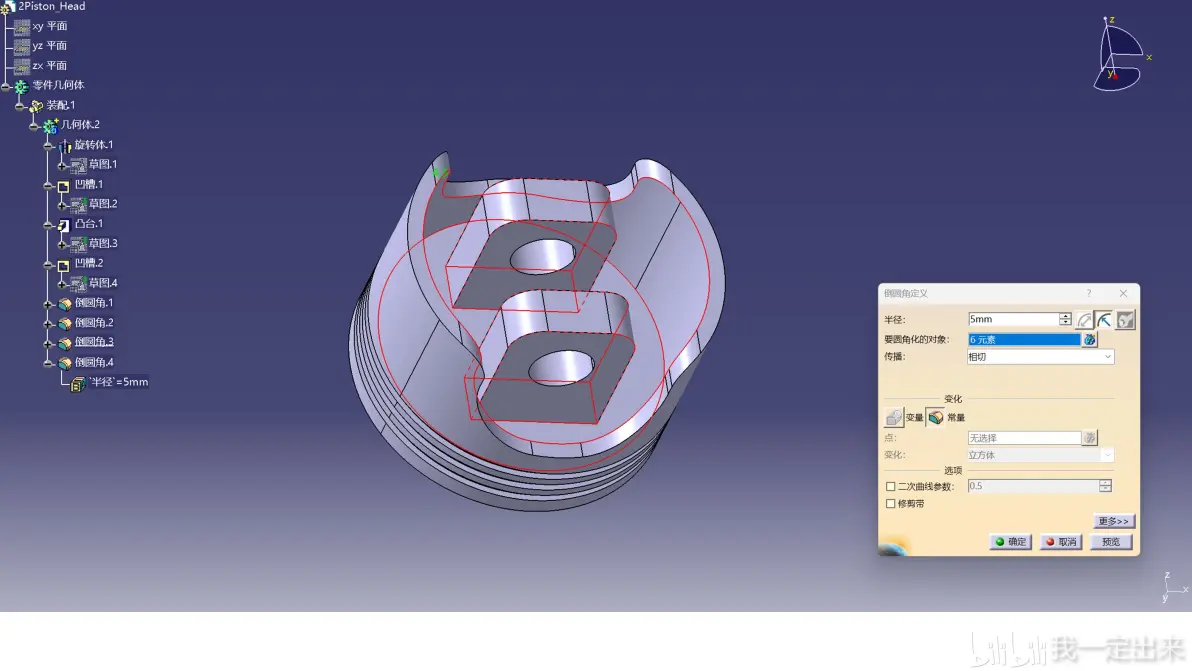

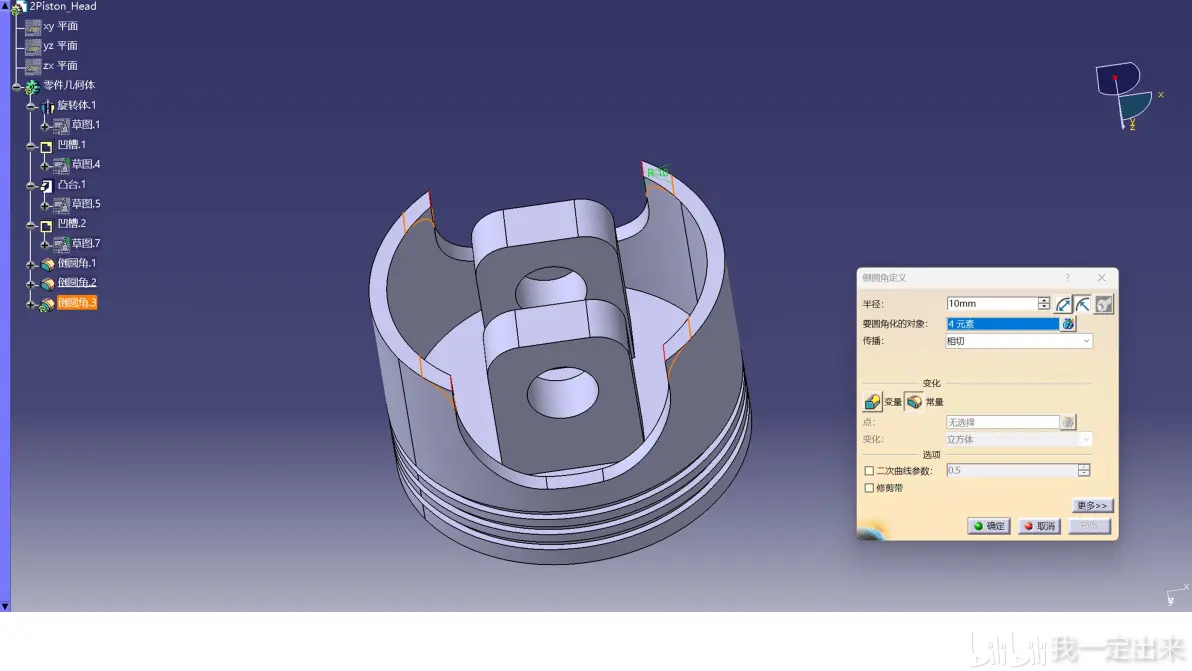

9、28mm圆角/12.7mm圆角/10mm圆角/5mm圆角

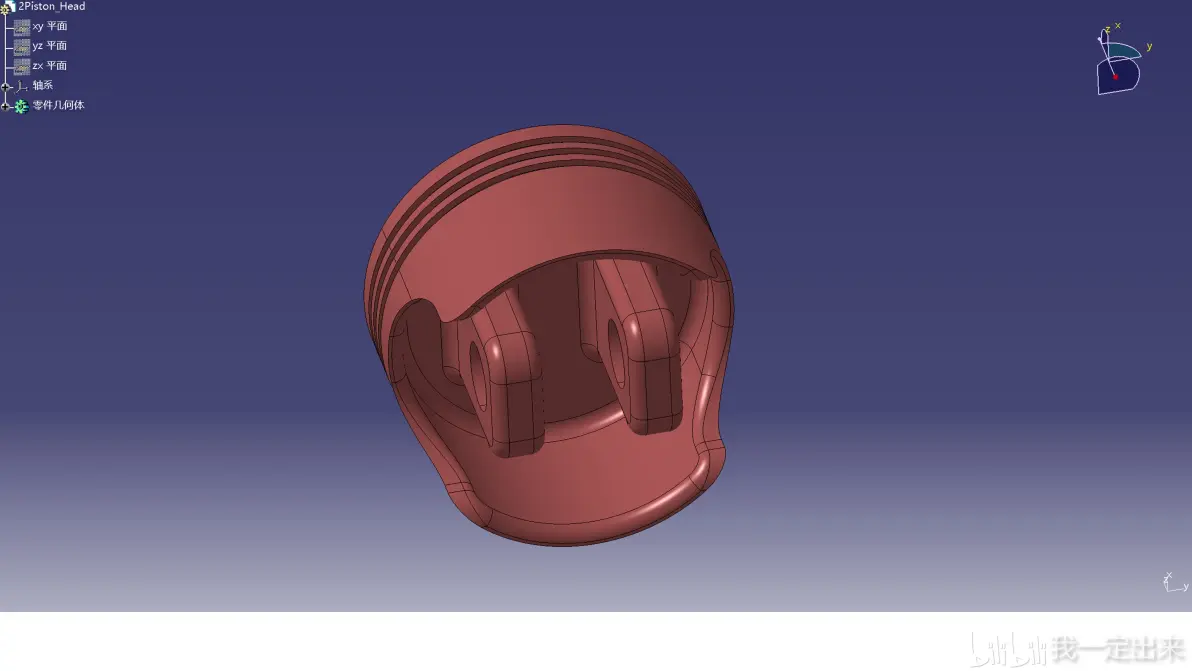

10、最后得到完整的活塞头模型。

发动机活塞销

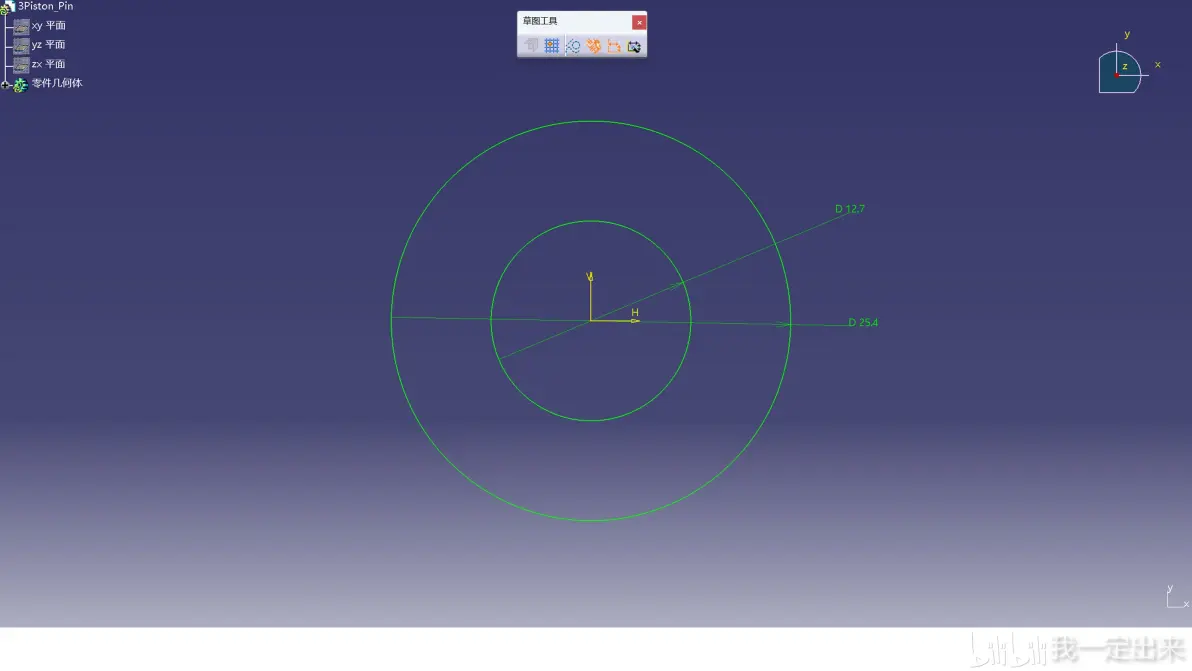

1、选xy平面绘制草图。

2、拉伸草图，拉伸69.85mm。

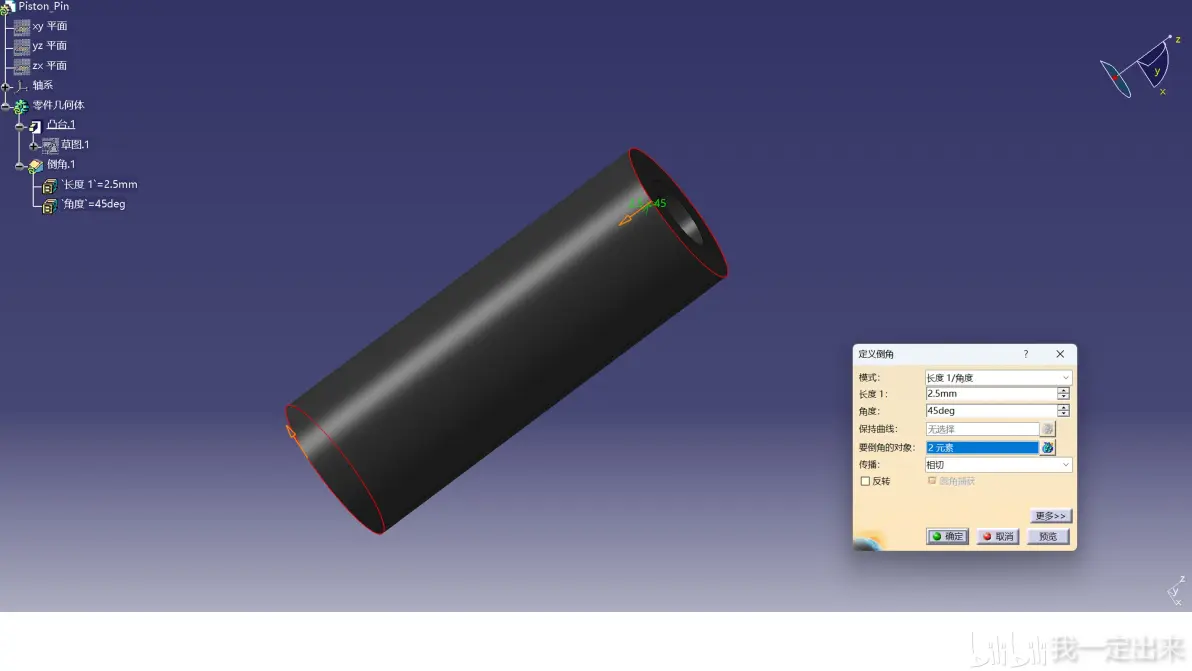

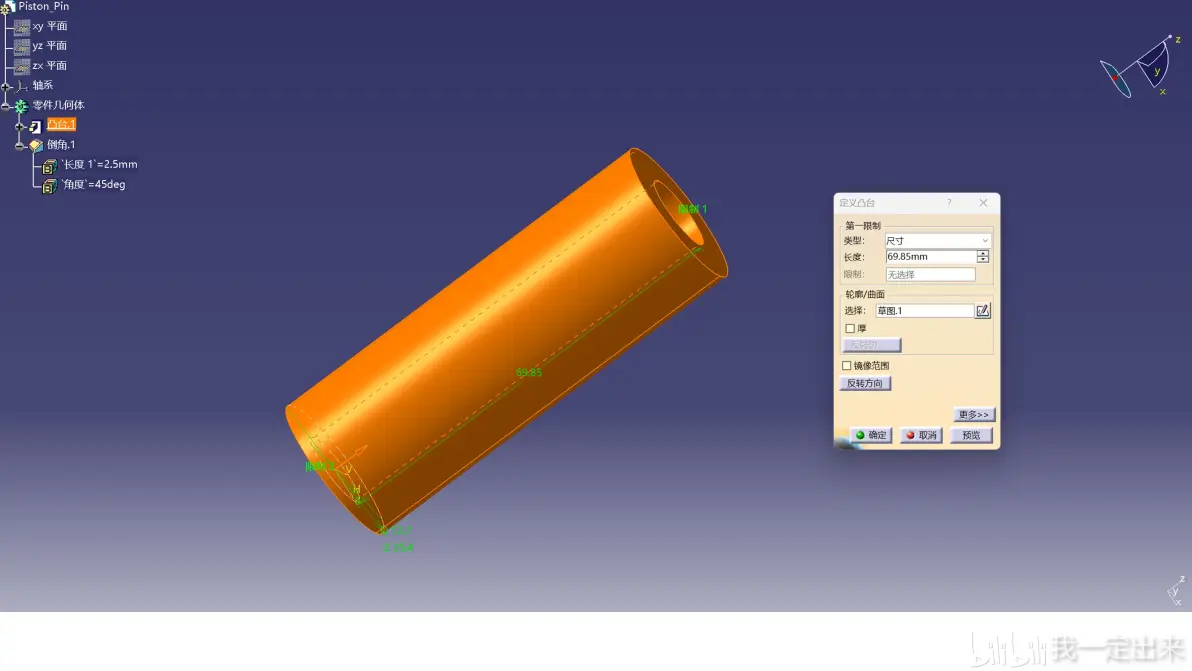

3、倒角2.5mm，45°。

4、最后得到活塞头销模型。
